Obd2: Выбор OBDII адаптера — Car Scanner ELM OBD2

Содержание

Obd2 в категории «Оборудование и товары для предоставления услуг»

Автомобильный диагностический сканер Mini scanner ELM327-OBD2 WiFi адаптер для диагностики авто (Android, iOS)

На складе в г. Киев

Доставка по Украине

543 — 765 грн

от 9 продавцов

711 грн

558 грн

Купить

Интернет магазин ORANGE

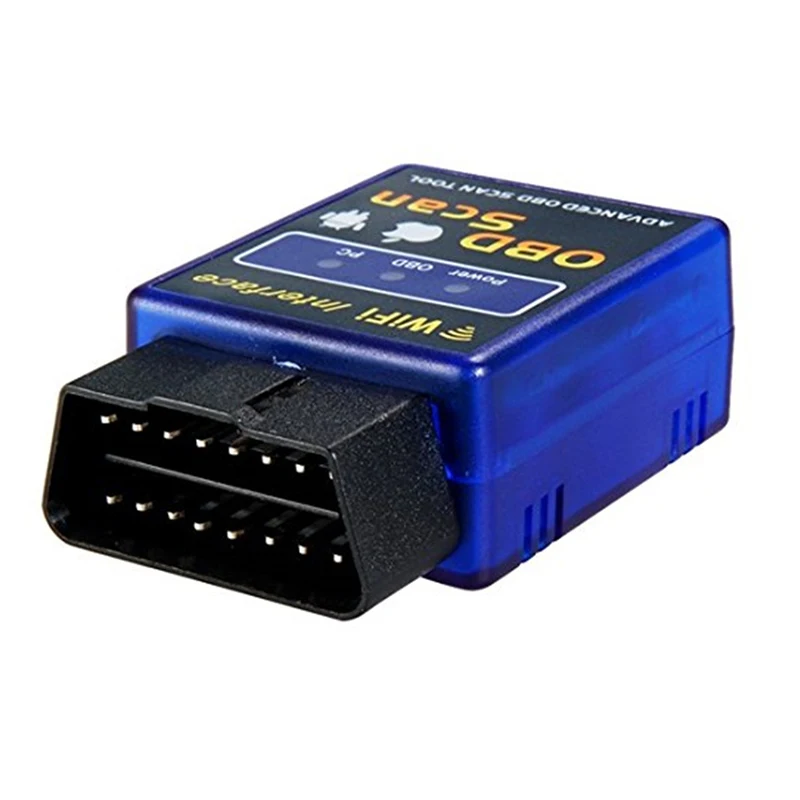

Диагностический автомобильный сканер ELM OBD2 Адаптер Wifi, Android, iOS, Windows ORG

На складе в г. Киев

Доставка по Украине

557 грн

357 грн

Купить

Интернет магазин ORANGE

АВТОМОБИЛЬНЫЙ СКАНЕР ОШИБОК С ПОДДЕРЖКОЙ BLUETOOTH V1.5 OBD2 ELM327 QVK

На складе

Доставка по Украине

409 — 480 грн

от 2 продавцов

530 грн

480 грн

Купить

Shop_trend_buy

АВТОМОБІЛЬНИЙ СКАНЕР ПОМИЛОК З ПІДТРИМКОЮ BLUETOOTH V1.5 OBD2 ELM327 QVK

На складе

Доставка по Украине

530 грн

480 грн

Купить

Shop_trend_buy

Авто сканер ошибок Сканер автомобильный адаптер ОШИБОК С ПОДДЕРЖКОЙ BLUETOOTH V1. 5 OBD2 ELM327 Top

На складе

Доставка по Украине

530 грн

480 грн

Купить

Shop_trend_buy

Диагностический автомобильный сканер ELM OBD2 Адаптер Wifi, Android, iOS, Windows LM

На складе

Доставка по Украине

551 грн

351 грн

Купить

Интернет магазин LIMESHOP

Автосканер Vag com 22.3.1 русская версия vcds Вася-диагност hex can obd2 + видео

На складе в г. Ужгород

Доставка по Украине

1 150 грн

980 грн

Купить

АВТОМОБИЛЬНЫЙ СКАНЕР ОШИБОК С ПОДДЕРЖКОЙ BLUETOOTH V1.5 OBD2 ELM327 laym

Доставка по Украине

395 грн

Купить

Магазин «Лайм»

Автосканер ELM327 WiFi диагностический адаптер для автомобиля IOS iphone Android OBD2 1.5V версия OBDII laym

Доставка по Украине

410 грн

Купить

Магазин «Лайм»

Delphi DS150E 2020 Профессиональный мультимарочный OBD2 сканер реле NEC Bluetooth/USB Делфи 2 платы

На складе в г. Киев

Доставка по Украине

2 499 грн

2 099 грн

Купить

Интернет магазин e-diag.com.ua

Диагностический сканер ELM327 V1.5 OBD2 Super mini Bluetooth чип pic18f25k80 Leaf Версия 1.5 100%

На складе

Доставка по Украине

299 грн

Купить

«Scanner» магазин автомобильной диагностики и аксессуаров

Переходник с OBD2 16pin мама на VAG 2x2pin 2+2pin VW AUDI папа ms

Доставка по Украине

256.17 грн

197.25 грн

Купить

Интернет Магазин MaxShop

OP-COM V1.95 PIC18F458 OBD2 USB сканер диагностики авто Opel ms

Доставка по Украине

1 802.29 грн

1 387.76 грн

Купить

Интернет Магазин MaxShop

VAG COM 409.1 KKL OBD2 USB сканер диагностики авто ms

Доставка по Украине

453.22 грн

348.98 грн

Купить

Интернет Магазин MaxShop

Wi-Fi ELM327 V1.5 OBD2 сканер диагностики авто ms

Доставка по Украине

870. 07 грн

669.95 грн

Купить

Интернет Магазин MaxShop

Смотрите также

Набор OBD2 переходников для Autocom CDP TCS DS150E ms

Доставка по Украине

1 597.65 грн

1 230.19 грн

Купить

Интернет Магазин MaxShop

Диагностический сканер ELM327 V1.5 OBD2 Super mini Bluetooth чип pic18f25k80 Leaf Версия 1.5 100%

На складе в г. Киев

Доставка по Украине

299 грн

Купить

CarDiag

Автосканер «Вася-диагност» HEX V2 22.3.1 VCDS can obd2 + видео

На складе в г. Ужгород

Доставка по Украине

1 300 грн

1 185 грн

Купить

Автосканер діагностичний адаптер OBD2 ELM327 версія 1.5 Bluetooth 2 плати на чіпі PIC18F25K80 mini

На складе в г. Ужгород

Доставка по Украине

350 грн

Купить

Автосканер адаптер диагностический OBD2 ELM327 версия 1.5 WIFI на PIC18F25K80 mini

На складе

Доставка по Украине

400 грн

Купить

Переходник с OBD2 16pin мама на VAG 2x2pin 2+2pin VW AUDI папа lb

Доставка по Украине

286 грн

220. 22 грн

Купить

OP-COM V1.95 PIC18F458 OBD2 USB сканер диагностики авто Opel lb

Доставка по Украине

1 832 грн

1 410.64 грн

Купить

VAG COM 409.1 KKL OBD2 USB сканер диагностики авто lb

Доставка по Украине

483 грн

371.91 грн

Купить

Wi-Fi ELM327 V1.5 OBD2 сканер диагностики авто lb

Доставка по Украине

900 грн

693 грн

Купить

Набор OBD2 переходников для Autocom CDP TCS DS150E lb

Доставка по Украине

1 628 грн

1 253.56 грн

Купить

Полная версия elm327 1.5 блютуз автосканер обд2 obd2 адаптер елм 327 сканер для диагностики

На складе в г. Одесса

Доставка по Украине

350 грн

Купить

Интернет магазин TopShops

Переходник с OBD2 16pin мама на VAG 2x2pin 2+2pin VW AUDI папа sp

Доставка по Украине

256.17 грн

197.25 грн

Купить

Shopeshop

OP-COM V1.95 PIC18F458 OBD2 USB сканер диагностики авто Opel sp

Доставка по Украине

1 802. 29 грн

1 387.76 грн

Купить

Shopeshop

VAG COM 409.1 KKL OBD2 USB сканер диагностики авто sp

Доставка по Украине

453.22 грн

348.98 грн

Купить

Shopeshop

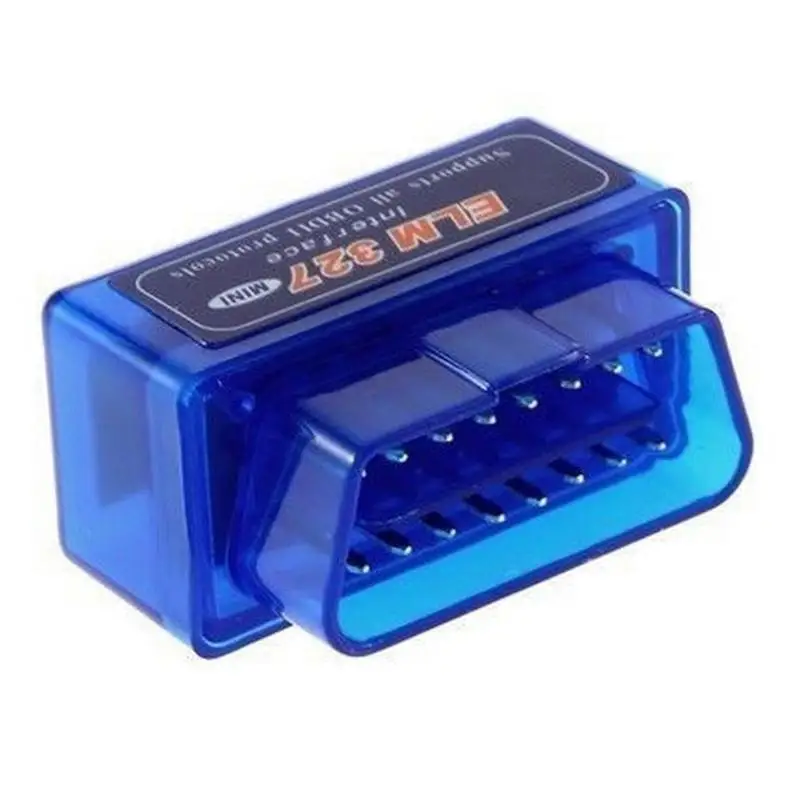

ᐉ Автомобильный мини сканер ELM327 V1,5 Obd2 Bluetooth для Android 2 платы (h536)

-6%

360
-21

339

Доставка

Продавец товара:
SMarket

Другие товары продавца

Основные характеристики

  • Вид: 
    сканер
  • Язык интерфейса: 
    английский

Все характеристики

С этим товаром покупают

Реклама

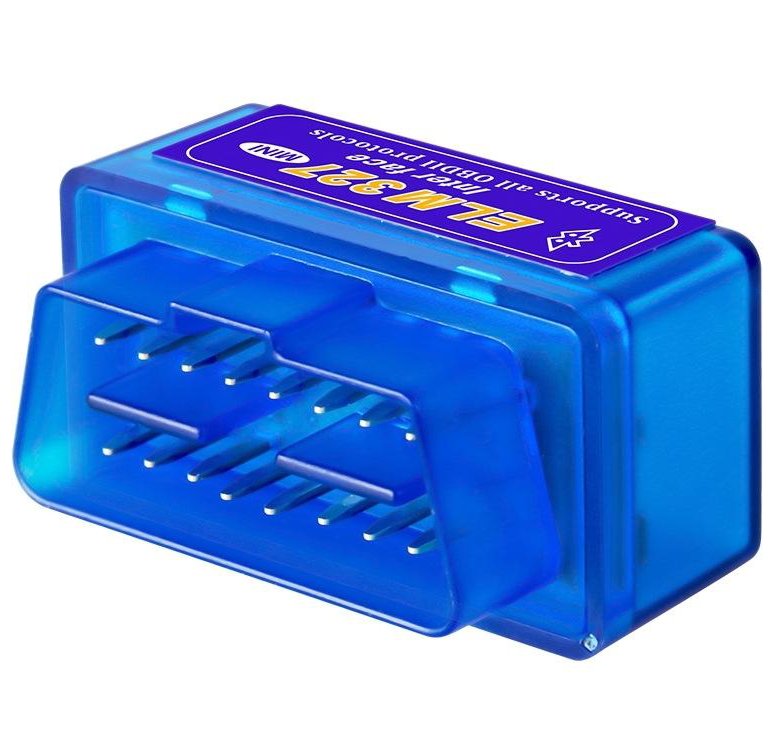

Описание Автомобильный мини сканер ELM327 V1,5 Obd2 Bluetooth для Android 2 платы (h536)

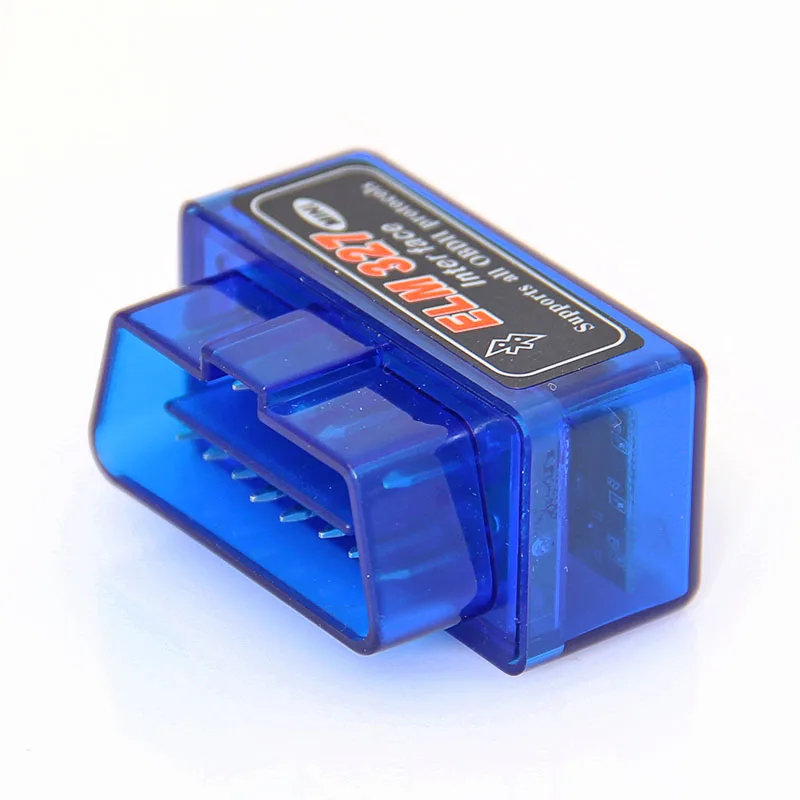

Автомобильный мини сканер  ELM327 V1,5 Obd2 Bluetooth диагностический инструмент для Android (2 платы)

Мини сканер  ELM327 V1,5 Obd2 Bluetooth — один из самых удобный инструмент диагностики автомобиля. Существует невероятное количество специализированных диагностических программ, как общих так и для конкретных марок авто. Сканер поддерживает все протоколы OBD-II. Практически все инжекторные легковые автомобили, выпущенные после 1996 года, входят в список поддерживаемых авто.

Список возможностей:

  • Чтение ошибок
  • Чтение параметров в режиме реального времени
  • Опережение зажигания
  • Температура охлаждающей жидкости
  • Вольтаж в бортовой сети
  • Положение дроссельной заслонки
  • Массовый расход воздуха
  • Показания лямбда-зонда
  • Моментальный расход топлива и это далеко не весь список возможностей (зависят от программы и автомобиля).

Список поддерживаемых протоколов:

  • SAE J1850 PWM(41.6Kbaud)
  • SAE J1850 VPW(10.4Kbaud)
  • ISO9141-2(5 baud init,10.4Kbaud)
  • ISO14230-4 KWP(5 baud init,10.4 Kbaud)
  • ISO14230-4 KWP(fast init,10.4 Kbaud)
  • ISO15765-4 CAN(11bit ID,500 Kbaud)
  • ISO15765-4 CAN(29bit ID,500 Kbaud)
  • ISO15765-4 CAN(11bit ID,250 Kbaud)
  • ISO15765-4 CAN(29bit ID,250 Kbaud)
  • A. SAE J1939 CAN(29bit ID,250 Kbaud)
  • B.USER1 CAN(11bit ID,125 Kbaud)
  • C.USER2 CAN(11bit ID,50 kbaud)

Работает со всеми OBD2 (с 1996 в США) и EOBD машинами (на бензине с 2001, дизельные с 2003/2004 в Европе).

  • Совместим с ОС Windows и Android, не работает с iOS
  • Радиус действия Bluetooth: 10 м
  • Размер сканера: 3 х 5 х 2.6 см

Пароль на Bluetooth: 1234

Приложение можно скачать с Play Маркета.
Одним из самых популярных бесплатных приложений является «Torque (Lite)», также для автомобилей ВАЗ используется «OpenDiag».

Показать все описание
Скрыть описание

Характеристики Автомобильный мини сканер ELM327 V1,5 Obd2 Bluetooth для Android 2 платы (h536)

  • Страна-производитель: 
    Китай
  • Совместимость с ОС: 
    Android, Windows
  • Вид: 
    сканер
  • Подключение : 
    беспроводное
  • Дисплей: 
    без дисплея
  • Язык интерфейса: 
    английский

Характеристики и комплектация могут быть изменены производителем.
Цвет изделия может отличаться из-за настроек монитора.

Показать все характеристики
Скрыть характеристики

Популярные запросы

Вас также может заинтересовать

Объяснение OBD2
– CSS Electronics

Нужно простое и практичное введение в OBD2?

В этом руководстве мы представляем протокол бортовой диагностики (OBD2), вкл. разъем OBD2, параметр OBD2
идентификаторы (PID) и связь с CAN-шиной.

Примечание. Это практическое введение , поэтому вы также узнаете, как запрашивать и декодировать данные OBD2,
примеры использования кейлоггинга и практические советы.

Узнайте ниже, почему он стал номером #1 Учебник OBD2 .

Вы также можете посмотреть наше вводное видео OBD2 выше или получить PDF

В этой статье
  1. Что такое OBD2?
  2. Разъем OBD2
  3. OBD2 и шина CAN
  4. История и будущее
  5. PID и необработанные кадры
  6. Как регистрировать данные OBD2?
  7. Примеры использования ведения журнала OBD2

Автор: Мартин
Фальх

(обновлено в апреле 2022 г.)

Что такое OBD2?

Короче говоря, OBD2 — это встроенная система самодиагностики вашего автомобиля.

Вероятно, вы уже сталкивались с OBD2:

Когда-либо замечали неисправность
индикатор на приборной панели?

Это ваша машина сообщает вам о проблеме. Если вы посетите механика, он будет использовать OBD2.
сканер для диагностики проблемы.

Для этого он подключит считыватель OBD2 к 16-контактному разъему OBD2.
разъем возле руля.

Это позволяет ему считывать коды OBD2, также известные как диагностические коды неисправностей (DTC), для проверки и устранения проблемы.

Разъем OBD2

Разъем OBD2 позволяет легко получить доступ к данным из вашего автомобиля. Стандарт SAE J1962 определяет два гнезда.
Типы 16-контактных разъемов OBD2 (A и B).

На рисунке показан пример штырькового разъема OBD2 типа A (также иногда называемого каналом передачи данных).
Коннектор, DLC).

Несколько замечаний:

  • Разъем OBD2 находится рядом с рулевым колесом, но может быть скрыт за ним
    крышки/панели
  • Контакт 16 подает питание от аккумулятора (часто при выключенном зажигании)
  • Распиновка OBD2 зависит от протокола связи
  • Наиболее распространенным протоколом является CAN (через ISO 15765), что означает, что контакты 6 (CAN-H) и 14 (CAN-L)
    обычно подключается

Разъем OBD2 — тип A и B

На практике вы можете встретить разъем OBD2 как типа A, так и типа B. Как правило, тип А встречается в
легковых автомобилей, в то время как тип B распространен в транспортных средствах средней и большой грузоподъемности.

Как видно из рисунка, оба типа имеют одинаковые выводы OBD2, но имеют два разных
выходы питания (12В для типа А и 24В для типа В). Часто скорость передачи также будет отличаться, с
автомобили обычно используют 500 КБ, в то время как большинство большегрузных автомобилей используют 250 КБ (в последнее время с поддержкой
500К).

Чтобы физически различать два типа разъемов OBD2, обратите внимание, что разъем OBD2 типа B
имеет прерывистый желобок посередине. В результате кабель адаптера OBD2 типа B
будет совместим с обоими типами A и B, в то время как тип A не подходит для гнезда типа B.

Есть ли в моей машине OBD2?

Короче: Возможно!

Почти все новые автомобили поддерживают OBD2 и большинство из них работают на CAN (ISO 15765). Для старых автомобилей имейте в виду, что даже если 16-контактный
Разъем OBD2 присутствует, он может все еще не поддерживать
ОБД2. Одним из способов определения соответствия является определение , где и когда он был куплен новым :

Связь между OBD2 и шиной CAN

Бортовая диагностика, OBD2, представляет собой «протокол более высокого уровня» (например, язык). CAN — это метод связи (например,
Телефон).

В частности, стандарт OBD2 определяет разъем OBD2, в т.ч. набор из пяти протоколов, которые он может запускать
на (см. ниже). Кроме того, с 2008 года шина CAN (ISO 15765) является обязательным протоколом для OBD2 во всех автомобилях, продаваемых в США.

Что такое стандарт ISO 15765?

ISO 15765 относится к набору ограничений, применяемых к стандарту CAN (который сам определен в ISO 11898). Можно сказать, что ISO 15765 похож на «CAN для автомобилей».

В частности, ISO 15765-4 описывает физический уровень, уровень канала передачи данных и сетевой уровень, стремясь стандартизировать
интерфейс шины CAN для внешнего тестового оборудования. ISO 15765-2, в свою очередь, описывает транспортный уровень (ISO
TP) для отправки кадров CAN с полезной нагрузкой, превышающей 8 байт. Этот подстандарт также иногда называют
в качестве диагностической связи по CAN (или DoCAN). См. также 7
иллюстрация модели уровня OSI.

OBD2 также можно сравнить с другими протоколами более высокого уровня (например, J1939, CANopen).

Пять протоколов OBD2

Как объяснялось выше, сегодня шина CAN служит основой для связи OBD2 в подавляющем большинстве автомобилей.
через ISO 15765.

Однако, если вы осматриваете более старый автомобиль (до 2008 г.), полезно знать остальные четыре протокола, которые
были использованы в качестве основы для OBD2. Обратите также внимание на распиновку, по которой можно определить, какой протокол может
использоваться в вашем автомобиле.

  • ISO 15765 (шина CAN) : обязателен в автомобилях США с 2008 года и сегодня используется во многих странах.
    большинство автомобилей
  • ISO14230-4 (KWP2000) : Протокол ключевых слов 2000 был общим протоколом для автомобилей 2003+ года в
    например Азия
  • ISO9141-2 : Используется в автомобилях ЕС, Chrysler и Азии в 2000-04
  • SAE J1850 (VPW) : используется в основном в старых автомобилях GM

    • .

  • SAE J1850 (PWM) : Используется в основном в старых автомобилях Ford

Ниже мы перечисляем некоторые наиболее актуальные стандарты SAE/ISO, относящиеся к OBD2:

SAE J1962: Этот стандарт
определяет физический разъем, используемый для интерфейса OBD2, то есть разъем OBD2. Стандарт описывает
как автомобильный разъем OBD2, так и разъем, используемый внешним тестовым оборудованием (например, сканером OBD2 или
Регистратор данных OBD2). В частности, стандарт предписывает
расположение и доступ к разъему OBD2.

SAE J1979: SAE J1979
Стандарт описывает методы запроса диагностической информации по протоколу OBD2. Он также включает в себя
список стандартизированных общедоступных идентификаторов параметров OBD2
(OBD2 PID), которые OEM-производители автомобилей могут
внедрять в автомобили (хотя они и не обязаны это делать). OEM-производители транспортных средств также могут принять решение о внедрении дополнительных
проприетарные PID OBD2, помимо тех, что указаны в стандарте SAE J1979.

SAE J1939:
 Стандарт J1939 описывает протокол данных, используемый для связи большегрузных автомобилей. В то время как OBD2
Информация PID доступна только по запросу с помощью тестового оборудования OBD2, J1939 протокол используется в большинстве
большегрузные транспортные средства как основное средство передачи CAN-трафика —
это означает, что данные передаются непрерывно.

ISO 11898: Это
Стандарт описывает уровень канала передачи данных шины CAN и физический уровень, служащий основой для связи OBD2.
в большинстве автомобилей сегодня

ISO
15765-2: Стандарт ISO-TP описывает «Транспортный уровень», т.е. как отправлять пакеты данных
более 8 байт по шине CAN. Этот стандарт важен, поскольку он формирует основу для унифицированного
Связь диагностических служб (UDS), основанная на отправке многокадровых пакетов данных CAN.

ИСО
14229: Здесь подробно описывается связь UDS.

Может быть полезно сравнить протокол OBD2 с другими протоколами запроса/ответа на CAN.

В нашем введении к
Унифицированные диагностические услуги (UDS) мы сравниваем UDS с OBD2, WWH-OBD и OBDonUDS.

В нашем введении в CCP/XCP на
МОЖЕМ ли мы сравнить протокол калибровки CAN (CCP) и универсальный протокол измерений и калибровки
(XCP) на CAN против UDS.

OBD2 обычно ориентирован на контроль выбросов, а UDS ориентирован на диагностику и доступ для чтения/записи к ЭБУ.
— в первую очередь для серийных автомобилей. CCP и XCP сосредоточены на измерении и калибровке электронных блоков управления в пределах
ЭБУ прототипов транспортных средств, и они менее ориентированы на диагностику.

История OBD2

OBD2 происходит из Калифорнии , где Калифорнийский совет по воздушным ресурсам
(CARB) требовал OBD во всех новых автомобилях с 1991+ для целей контроля выбросов.

Стандарт OBD2 был рекомендован Обществом
Automotive Engineers (SAE) и стандартизированные коды DTC и разъем OBD для разных производителей (SAE J1962).

Оттуда, стандарт OBD2 был развернут шаг за шагом :

  • 1996: OBD2 стал обязательным в США для легковых автомобилей / легких грузовиков
  • 2001: Требуется в ЕС для бензиновых автомобилей
  • 2003: Требуется в ЕС также для дизельных автомобилей (EOBD)
  • 2005: OBD2 требовался в США для среднего режима работы.
    автомобили
  • 2008: американских автомобилей должны использовать ISO
    15765-4 (CAN) как OBD2 основа
  • 2010: Наконец, OBD2 потребовался для большегрузных автомобилей США

OBD2 будущее

OBD2 останется, но в какой форме?

Два потенциальных маршрута могут радикально изменить OBD2:

В современном мире подключенных автомобилей тесты OBD2 могут показаться громоздкими: Контроль выбросов вручную
проверки отнимают много времени и стоят дорого.

Решение? OBD3 — добавление телематики на все автомобили .

По сути, OBD3 добавляет небольшой радиотранспондер (как, например, плата за проезд по мосту) ко всем автомобилям. Используя это, автомобиль
автомобиль
идентификационный номер (VIN) и коды DTC могут быть отправлены через WiFi на центральный сервер для
чеки.

Многие современные устройства уже поддерживают передачу данных CAN или OBD2 через Wi-Fi/сотовую связь. CANedge2 Wi-Fi
CAN-логгер.

Это экономит средства и удобно, но также представляет собой политическую проблему из-за необходимости наблюдения.

Протокол OBD2 изначально был разработан для стационарного контроля выбросов.

Тем не менее, сегодня OBD2 широко используется для генерации данных в режиме реального времени третьими сторонами — через ключи OBD2, регистраторы CAN и т. д. Однако немецкие
автомобильная промышленность
хочет изменить это:

OBD был разработан для обслуживания автомобилей в ремонтных мастерских. Ни в коем случае
было ли это предназначено для того, чтобы позволить третьим сторонам построить форму экономики, основанной на данных, на доступе
через этот интерфейс «

— Кристоф Гроте, старший вице-президент по электронике, BMW (2017)

Предлагается «отключить» функцию OBD2 во время вождения и вместо этого собирать данные в
центральный сервер. Это позволит производителям эффективно контролировать автомобильные «большие данные».

Аргументация основана на безопасности (например, устранение риска
взлом), хотя многие видят
это как коммерческий ход. Станет ли это реальной тенденцией, покажет время, но на самом деле это может
взорвать рынок для OBD2 третьей стороны
Сервисы.

Идентификаторы параметров OBD2 (PID)

Зачем вам данные OBD2?

Механики, очевидно, заботятся о кодах неисправности OBD2 (возможно, вы тоже), в то время как регулирующие органы нуждаются в OBD2 для контроля
эмиссия.

Но протокол OBD2 также поддерживает широкий диапазон идентификаторов стандартных параметров (PID), которые могут
быть зарегистрированы на большинстве автомобилей.

Это означает, что вы можете легко получить человекочитаемый OBD2
данные вашего автомобиля о скорости, оборотах в минуту, положении дроссельной заслонки и многом другом.

Другими словами, OBD2 позволяет легко анализировать данные вашего автомобиля — в отличие от фирменных OEM-систем.
необработанные данные CAN.

В принципе, записать необработанные кадры CAN из вашего автомобиля несложно. Если вы, например. подключите регистратор CAN к разъему OBD2, вы начнете регистрировать
транслирует данные по шине CAN «из коробки». Однако необработанные сообщения CAN необходимо декодировать с помощью базы данных правил преобразования.
(DBC) и подходящее программное обеспечение CAN, поддерживающее декодирование DBC (например, asammdf). Задача
что эти файлы CAN DBC обычно являются проприетарными, что делает необработанные данные CAN нечитаемыми, если только вы не являетесь
автомобильный ОЕМ.

Автомобильные хакеры могут попытаться перепроектировать
правила, хотя это может быть сложно. Однако CAN по-прежнему остается единственным способом получить «полный доступ» к
данные вашего автомобиля — в то время как OBD2 предоставляет доступ только к ограниченному подмножеству данных.

Регистрация данных OBD2 работает следующим образом:

  • Вы подключаете OBD2
    регистратор к разъему OBD2
  • Используя инструмент, вы отправляете «кадры запроса» через CAN
  • Соответствующие ЭБУ отправляют «ответные кадры» по CAN
  • Декодируйте необработанные ответы OBD2, например, через OBD2 ДБК

Другими словами, CAN-логгер, способный передавать
Кадры CAN также можно использовать в качестве регистратора OBD2.

Обратите внимание, что автомобили различаются в зависимости от модели/года по тому, какие OBD2 PID они поддерживают. Подробную информацию см. в нашем регистраторе данных OBD2.
руководство.

Регистратор данных CANedge OBD2

CANedge позволяет легко регистрировать
Данные OBD2 на SD-карту 8-32 ГБ. Просто укажите, какие OBD2 PID вы хотите запросить, а затем подключите их к вашему
автомобиля через адаптер OBD2 на
начать регистрацию. Обрабатывайте данные с помощью бесплатного программного обеспечения/API и нашего OBD2 DBC.

БД2
регистратор данных

Необработанные данные кадра OBD2

Чтобы начать запись данных OBD2, полезно понять основы структуры необработанных сообщений OBD2. В
упрощенно говоря, сообщение OBD2 состоит из идентификатора и данных . Дальше,
данные разделены на режим, PID и байты данных (A, B, C, D), как показано ниже.

Идентификатор: Для сообщений OBD2 используется стандартный 11-битный идентификатор, используемый для различения
«сообщения-запросы» (ID 7DF) и «ответные сообщения» (ID 7E8-7EF). Обратите внимание, что 7E8 обычно находится там, где
главный двигатель или ЭБУ реагируют на.

Длина: Это просто отражает длину в байтах оставшихся данных (от 03 до 06). За
Например, в примере «Скорость автомобиля» для запроса это 02 (поскольку следуют только 01 и 0D), а для ответа —
03, поскольку следуют 41, 0D и 32.

Режим: Для запросов это будет между 01-0A. Для ответов 0 заменяется на 4 (т.е. 41,
42, …, 4А). Существует 10 режимов, описанных в стандарте SAE J1979 OBD2. Режим 1 показывает текущие данные
и, например, используется для просмотра скорости автомобиля в реальном времени, оборотов в минуту и ​​т. д. Другие режимы используются, например, для показать или очистить
сохраненные диагностические коды неисправностей и данные о стоп-кадре.

PID: Для каждого режима существует список стандартных OBD2 PID — например. в режиме 01 PID 0D — это автомобиль
Скорость. Полный список см. в нашем обзоре OBD2 PID.
У каждого PID есть описание, а у некоторых есть указанный минимум/максимум и формула преобразования.

Формула для скорости, например. просто A, что означает, что байт данных A (который находится в HEX) преобразуется в десятичный в
получить преобразованное значение км/ч (т.е. 32 становится 50 км/ч выше). Например, RPM (PID 0C), формула (256*A + B)
/ 4.

A, B, C, D: Это байты данных в HEX, которые необходимо преобразовать в десятичную форму перед
они используются в расчетах по формуле PID. Обратите внимание, что последний байт данных (после Dh) не используется.

Пример запроса/ответа OBD2

Пример запроса/ответа сообщения CAN для PID «Скорость автомобиля» со значением 50 км/ч можно увидеть
на иллюстрации.

Обратите внимание, в частности, как формула для OBD2 PID 0D (скорость автомобиля) просто включает 4-й байт
(0x32) и преобразование его в десятичную форму (50).

В некоторых автомобилях (например, в фургонах и автомобилях малой/средней/тяжелой грузоподъемности) вы можете обнаружить, что необработанные данные CAN
использует расширенные 29-битные идентификаторы CAN вместо 11-битных идентификаторов CAN.

В этом случае вам, как правило, потребуется изменить запросы PID OBD2, чтобы вместо этого использовать CAN ID 18DB33F1.
из 7ДФ. Структура полезных данных остается идентичной примерам для 11-битных идентификаторов CAN.

Если автомобиль отвечает на запросы, вы обычно видите ответы с идентификаторами CAN от 18DAF100 до 18DAF1FF.
(на практике обычно 18DAF110 и 18DAF11E). Идентификатор ответа также иногда отображается в
‘J1939 польских песо
формы, в частности, PGN 0xDA00 (55808), который в стандарте J1939-71
помечен как «Зарезервировано для ISO 15765-2».

Мы предоставляем файл OBD2 DBC как для
11-битные и 29-битные ответы, обеспечивающие простое декодирование данных в большинстве программных инструментов CAN.

10 служб OBD2 (или режимов)

Существует 10 диагностических служб OBD2 (или режимов), как описано в стандарте SAE J1979 OBD2. Режим 1 показывает
Текущие данные и используются для просмотра параметров в реальном времени, таких как скорость автомобиля, число оборотов в минуту, положение дроссельной заслонки и т. д.
Другие режимы, например. используется для отображения/удаления диагностических кодов неисправностей (DTC) и отображения данных стоп-кадра.

Производители не обязаны поддерживать все диагностические сервисы, и они могут поддерживать режимы за пределами этих 10
услуги (т. е. специальные услуги OBD2 производителя).

Регистрация данных OBD2 – примеры использования использоваться для снижения затрат на топливо, улучшения вождения, тестирования прототипов деталей и
страхование

БД2
регистратор

Диагностика автомобиля в режиме реального времени

Интерфейсы OBD2 могут использоваться для потоковой передачи удобочитаемых данных OBD2 в режиме реального времени, например. для диагностики автомобиля
выдает

obd2
потоковая передача

Профилактическое обслуживание

Мониторинг автомобилей и легких грузовиков через IoT Регистраторы OBD2 в облаке для прогнозирования и предотвращения поломок

Профилактическое обслуживание

Регистратор черного ящика автомобиля оборудование, предоставляя данные, например, для споры или
диагностика

может шина
blackbox

У вас есть вариант использования регистрации данных OBD2? Участвуйте в бесплатных спаррингах!

Свяжитесь с нами

Ниже мы описываем наиболее распространенные категории анализаторов OBD2:

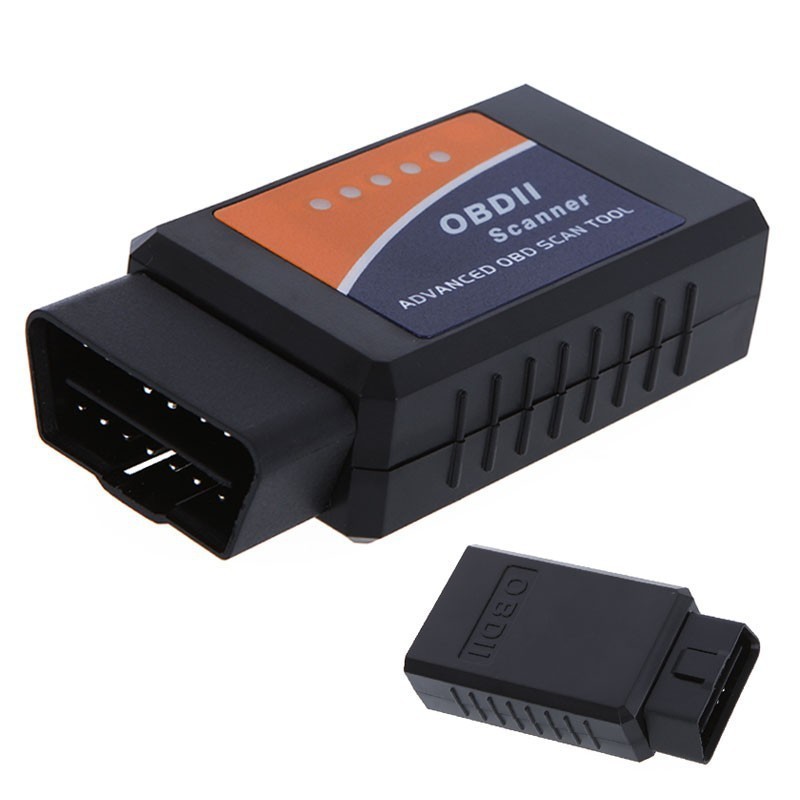

Сканеры OBD2: Используются в качестве инструментов диагностики автомобилей при статическом считывании/очистке
кодов неисправности, например, механика. Сканирующий инструмент OBD2 обычно используется для диагностики проблем с автомобилем, например.
обозначается активированной MIL. Различный
типы существуют, и некоторые частные лица используют недорогие
варианты как простые считыватели автомобильных кодов для самостоятельной диагностики состояния их автомобиля.

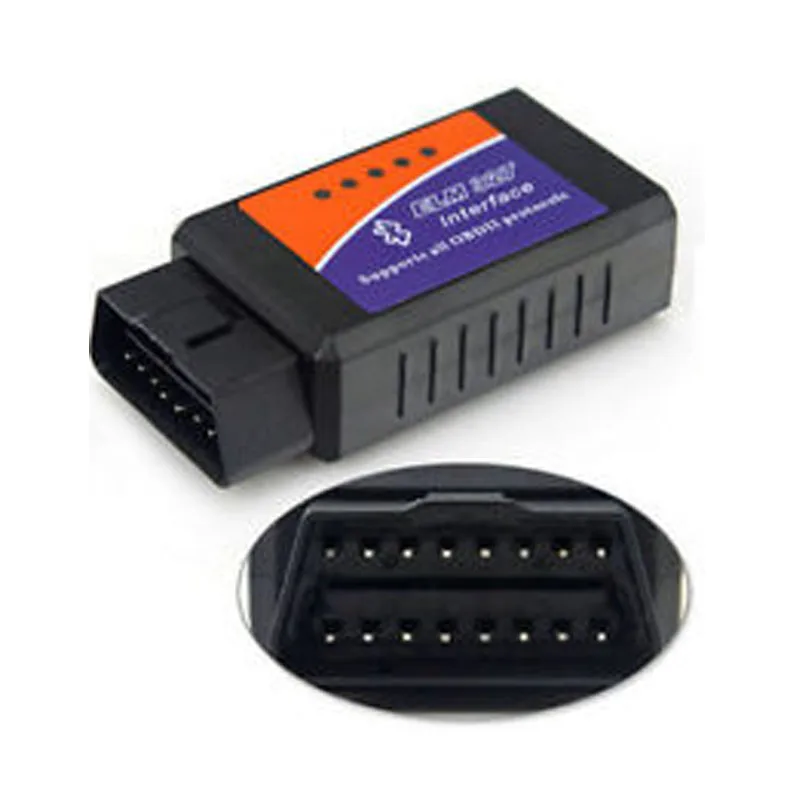

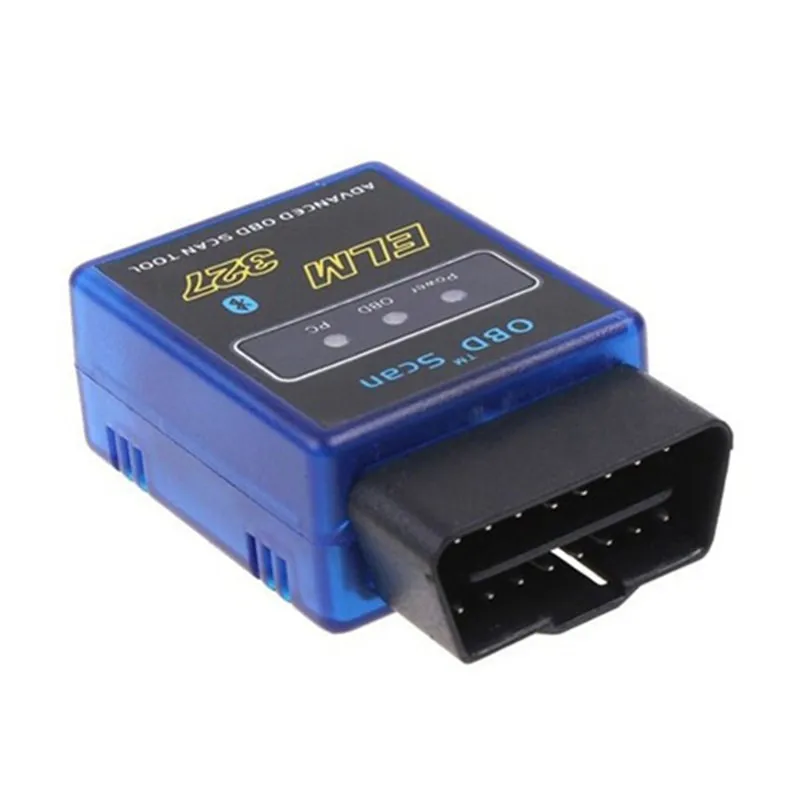

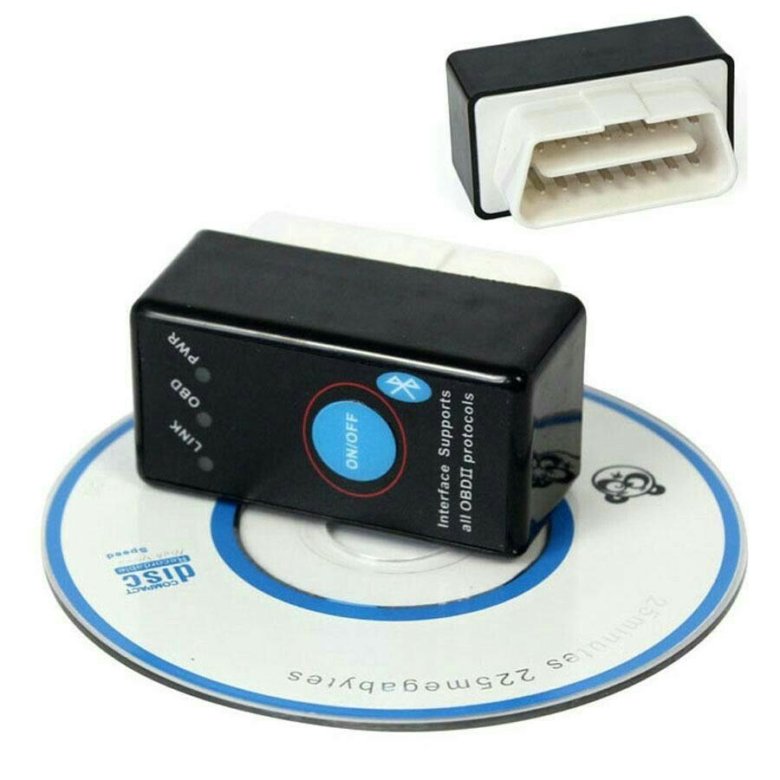

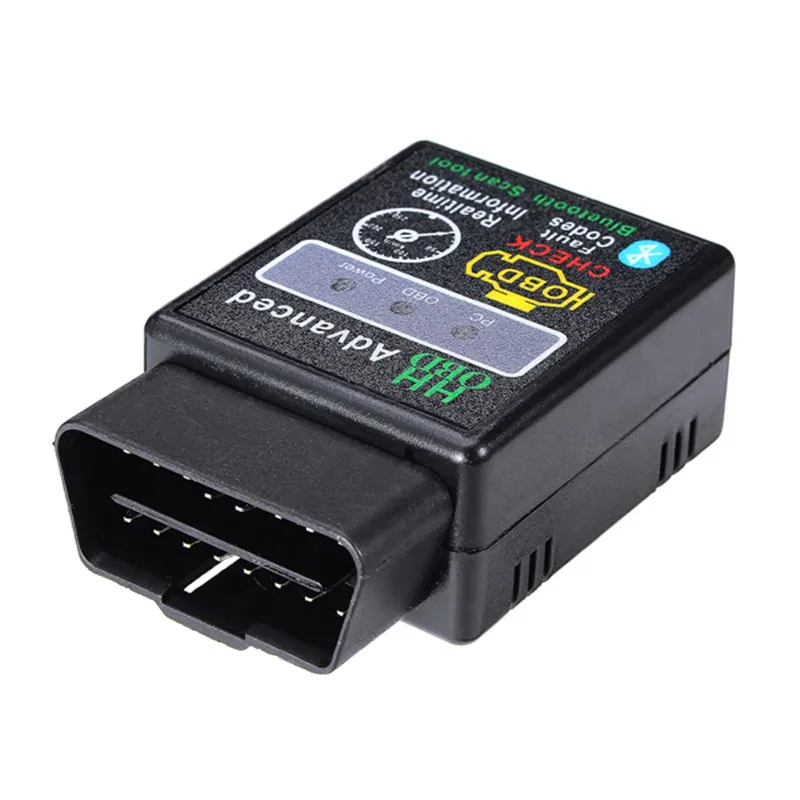

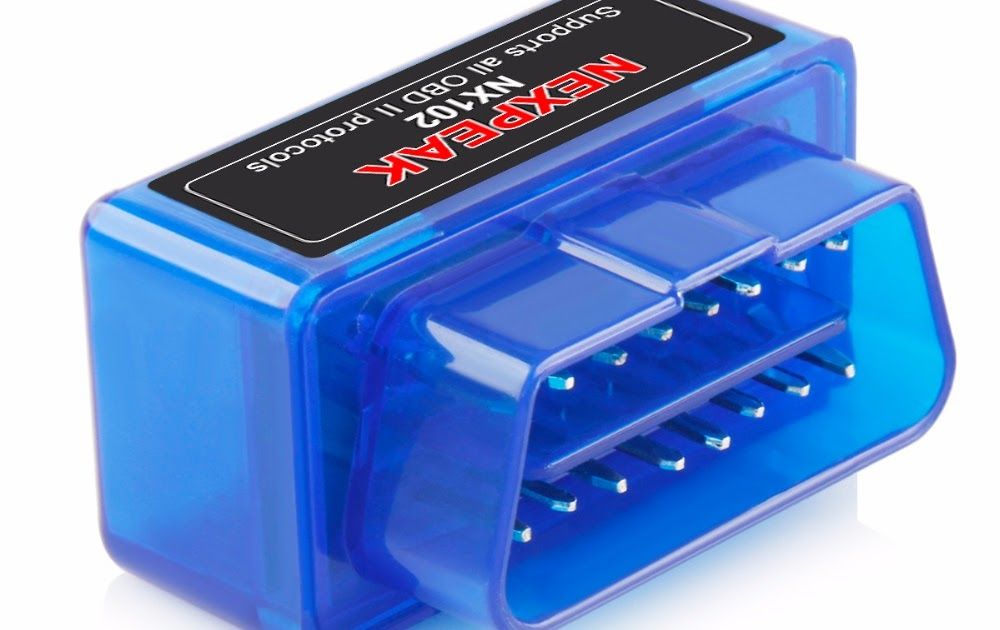

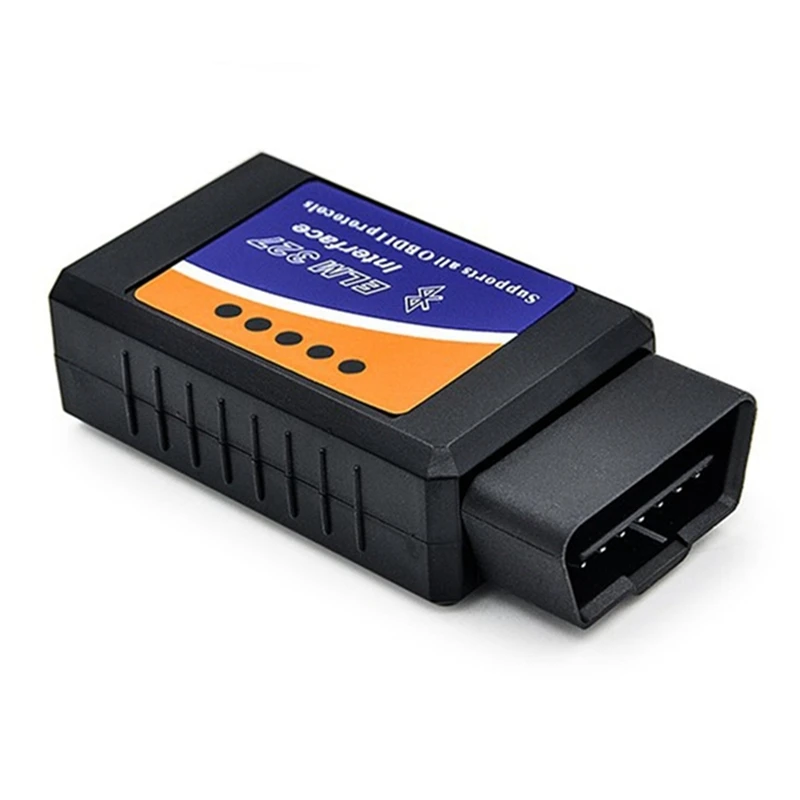

Ключи Bluetooth OBD2: Существует множество ключей Bluetooth OBD2, которые позволяют
вы просматриваете данные автомобиля прямо на своем смартфоне через приложение. Обычно bluetooth-ключи OBDII имеют низкую стоимость.
и просты в использовании, хотя также ограничены с точки зрения их удобства использования за пределами bluetooth-to-app
цель визуализации. Назначение bluetooth-ключа OBD2 обычно состоит в том, чтобы контролировать
личное поведение за рулем и состояние автомобиля.

Интерфейсы OBD2: Передача данных OBD2 в режиме реального времени на ПК через USB
потоковое. Интерфейсы OBD2 обычно используются в расширенной диагностике автомобилей и разработке автомобилей OEM.
Кроме того, интерфейсы CAN, поддерживающие запросы OBD2, могут быть полезны как часть обратного хода.
инженерия
собственные параметры шины CAN.

Регистраторы OBD2: Используется для регистрации данных OBD2
из автомобиля на SD-карту — идеально подходит, например, для Варианты использования «черного ящика» или полевые испытания прототипа автомобильной промышленностью.
ОЕМ. Например, CANedge1 позволяет регистрировать CAN
автобус
данных, а также запрашивать данные OBD2, отправляя запросы пользовательских кадров на шину CAN.

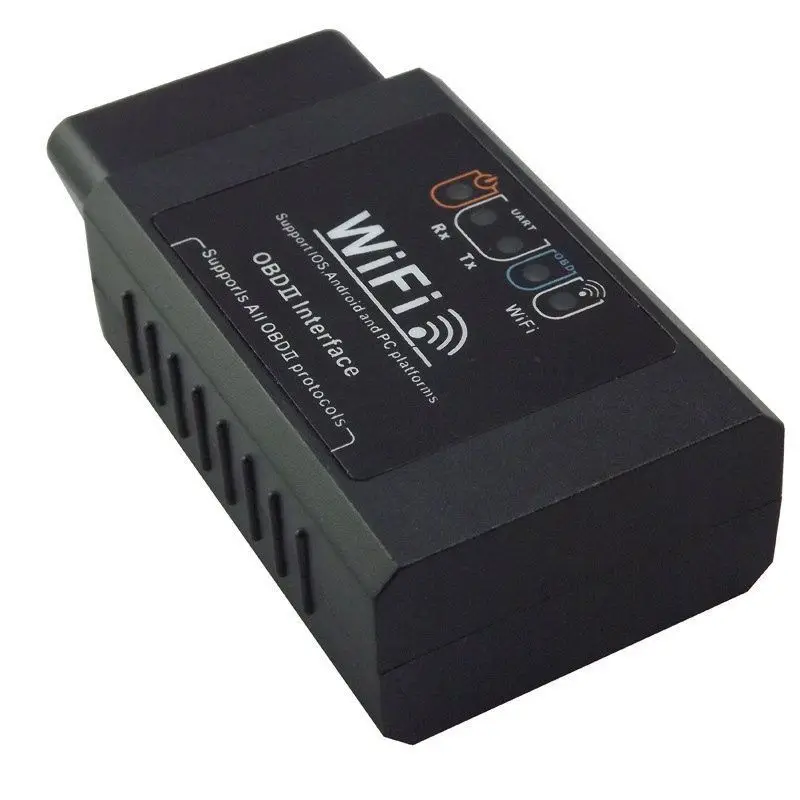

Регистратор WiFi OBD2: WiFi OBD2
регистраторы и ключи WiFi OBD2 позволяют автоматически передавать данные OBD2 через WiFi (включая 3G/4G)
на сервер/облако. Регистраторы Wi-Fi OBD2 обычно используются для телематики OBD2.
случаи использования, когда данные об автопарке необходимо собирать автоматически и визуализировать с помощью данных OBD2
приборные панели. Например, CANedge2 позволяет
вы регистрируете данные CAN/OBD2 и автоматически передаете их через точку доступа Wi-Fi
на собственный сервер. Данные могут быть обработаны в бесплатных программных средствах и
например визуализируется на информационных панелях Grafana.
