2 усилителя на фронт: Как правильно подключить 2 усилителя от одной пары RCA

Как подключить 2-х канальный усилитель

Всем привет!

В прошлой статье я Вам рассказал о том Как подключить 4-х канальный усилитель кто не в курсе ознакомьтесь.

В этой статье я хочу рассказать Вам все о подключении 2-х канального усилителя на примере DLS CA-22.

Итак, в рамках этой статьи мы с вами рассмотрим:

1) Что такое 2-х канальный усилитель, для чего он нужен.

2) Классификация.

3) Варианты применения.

4) Схемы подключения.

5) Настройка.

Ну все поехали по порядку 🙂

1) Что такое 2-х канальный усилитель. 2-х канальный автомобильный усилитель — это усилитель с 2-я идентичными/одинаковыми каналами усиления. Применяется для усиления громкости музыки в машине. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку)).

2) Классификация. На рынке существуют 2-х канальные усилители работающие в классе АВ и D классе.

Вкратце АВ — класс преимущественно обладает меньшей выходной номинальной мощностью и малым коэффициентом нелинейных искажений THD, в следствии чего применение таких усилителей рационально в система SQ — то есть ориентированных на качество звучания. Из минусов АВ класса работы — повышенное энергопотребление и повышенное тепловыделение на радиаторе усилителя в виду низкого КПД.

Теперь про D — класс. Этим усилителям свойственны значительно меньшие габариты они легче по весу, обладают большой высокой номинальной выходной мощностью, но и имеют очень серьезный минус — это более высокие нелинейные искажения, в следствии чего более низкое качество звучания. Но наука не стоит на месте естественно разрабатываются более удачные схемные решения и это же все конечно стоит не малых денег чтобы оправдать более менее приличное качество звучания.

КПД усилителей D класса более высокий и может достигать свыше 90% в сравнении с АВ — классом 50-60%.

2-х канальные усилители выпускаются малой, средней и высокой мощности. Подбирать 2-х канальный усилитель нужно в зависимости от конкретной поставленной/требуемой задачи или цели. То есть что нужно в итоге подключить 2-е колонки? а может все 4? или же сабвуфер? А возможно и то и другое? Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Именно об этом наш следующий пункт.

3) Варианты применения. Итак, к 2-х канальному усилителю можно подключить несколько акустических систем или в народе колонок. Мощность акустики/колонок нужно выбирать исходя из мощности и модели усилителя, ведь их и тех и других бывает огромное множество не так ли?!

3.1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF.

3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении. Как это выглядит в действии чуть ниже можно будет увидеть наглядно на возможных схемах подключения.

3.3) К 2-х канальному усилителю можно подключить 2-а или более ВЧ твиттеров как с внешним конденсатором, там и без применения внешнего конденсатора, но при этом обязательно нужно включить HPF фильтр в работу и настроить правильно частоту срезу, в противном случае Вы рискуете спалить «пищалки».

3.4) К 2-х канальному усилителю можно подключить 1-н 4-х Омный сабвуфер по мостовой схеме включения или 2-а 8-Омных сабвуфера возможно даже таких автомобильных сабов и не существует :), это я к тому что например Вы захотите использовать динамики от старой СССР акустики, то вполне можете запараллелить и подключить мостом и все будет классно работать. Вы подключаете «+» от одного канала усилителя, например левого и «-» от другого канала, например правого как на схеме ниже. Иногда усилитель нужно переключить в мостовой или моно режим отдельным переключателем. Обратите внимание, что в мостовом режиме 99% усилителей не работают на нагрузку ниже 4 Ом! Это очень важно, не соблюдение этого требования приведет к выходу усилителя из строя.

3.5) Ранее мы рассмотрели что и как можно подключить к 2-х канальному усилителю. В этом пункте я объясню как НЕ НУЖНО подключать и в каких комбинациях. Вот к примеру Вы подключили сабвуфер по мостовой схеме включения на этом все! О подключении колонок к этому же усилителю забудьте! Почему? Потому что — во первых усилитель будет перегружен по мощности, во вторых сабвуферы работают на низких частотах (с включенным фильтром LPF) которые колонки просто не умеют воспроизводить. В третьих номинальные мощности сабвуферов гораздо превышают номинальную мощность работы акустики, а как Вы знаете регулировки в усилителе едины для 2-х каналов, то есть регулируется все одновременно для 2-х каналов!

Вывод: Вы используете 2-е колонки в полную полосу + дополнительно Вы можете подключить 2-е «пищалки» через разделительный конденсатор, причем наличие последовательно включенного конденсатора в цепь с «пищалкой» обязательно!

Если Вы уже подключили сабвуфер подключение колонок не возможно! Или колонки или сабвуфер что-то одно из перечисленного! Надеюсь с этим все понятно, двигаемся дальше. Переходим к следующему пункту непосредственно к схемам подключения. Все что было до этого на словах возможно было не очень понятно на схемах ниже будет более наглядно и уверен все поймут что да как.

4) Схемы подключения. В этом пункте рассмотрим 5 основных вариантов подключения двухканального усилителя.

4.1) Схема подключения 2-х колонок к 2-х канальному усилителю:

4.2) Схема подключения 4-х колонок к 2-х канальному усилителю:

4.3) Схема подключения сабвуфера к 2-х канальному усилителю:

4.4) Схема подключения 2-х колонок и 2-х ВЧ твитеров через пленочные неполярные конденсаторы к 2-х канальному усилителю:

4.5) Схема подключения 2-х ВЧ твитеров к 2-х канальному усилителю:

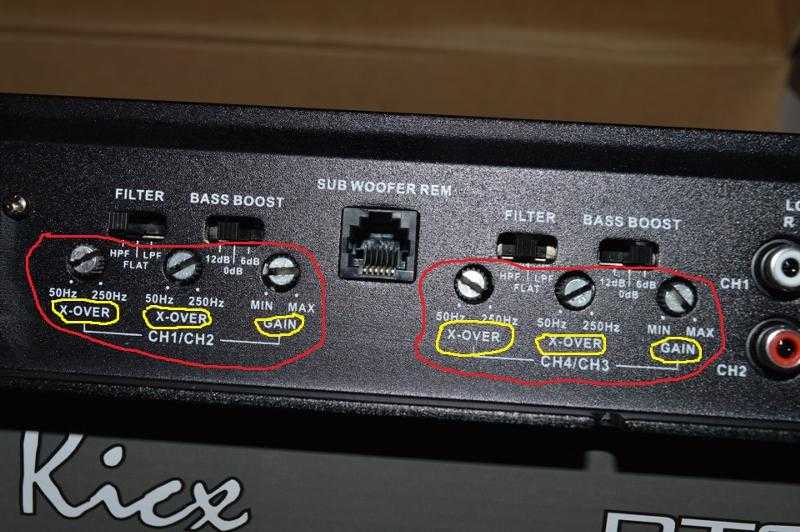

5) Настройка. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.

Ручка Gain & Level служит для согласования уровней чувствительности усилителя и линейного выхода магнитолы.

Ручка HPF — это фильтр высоких частот используется в схеме с использованием акустических систем, что-бы отсечь низкие частоты. Работает фильтр следующим образом — он пропускает частоты выше частоты настройки, все что ниже отсекает! В зависимости от типа используемых колонок данная настройка может находится около 100Гц +/- .

Ручка LPF это фильтр низких частот. Работа данного фильтра основана на пропускании частот ниже частоты настройки, как понимать? То есть если к примеру частота настройки установлена на уровне 50Гц значит усилитель будет частоты ниже 50Гц все что выше отсекает. Данный фильтр должен быть включен на усилителе для схем где используется сабвуфер. Еще раз вывод простыми словами оставляет басы на сабе, а голос/речь и все что выше по частотам отсекает! Данную настройку рекомендуют устанавливать не выше 50Гц максимум 100Гц, но это явно перебор, хотя не забывайте все зависит от типа используемого сабвуфера и его оформления. Настраивать нужно не только по цифрам но и на слух чтобы вам самим нравилось звучание.

Переключатель или ручка BassBoost — служит для увеличения подъема низких частот на определенной частоте например 30Гц. Рекомендуется устанавливать в минимум, для избежания клиппирования (избежания искажений) усилителя на большой громкости. Для настройки ВЧ твиттеров фильтр HPF можно устанавливать на частоту среза от 2кГц и выше. В разных усилителях разные диапазоны регулирования фильтров.

На этом по двухканальному усилителю у меня все.

С уважением Иван, удачи и до новых встреч на avtousilok.kz

Как правильно подключить усилитель мостом? ― 130.com.ua

Подключение усилителя мостом позволяет заметно улучшить рабочие показатели и повысить мощность. При «мостовании» 2 канала объединяются в 1, что способствует снижению уровня сопротивления примерно вдвое, мощность также растет в 2-2,5 раза, так как происходит объединение возможностей каналов. В подобном режиме один из каналов работает за (+), а другой за (-). Конечно, конкретный эффект будет во многом определяться моделью используемого звукового усилителя и особенностями питания системы. Подобный вариант подключения очень часто используется при формировании автомобильных стереосистем, так как позволяет передать мощный монофонический сигнал на низкочастотный динамик (сабвуфер). Это дает возможность получить улучшенное и более насыщенное звучание басов.

Подключить мостом можно не только 2 разных канала одного 2-канального или 4-канального усилителя, но и 2 отдельно взятых моноблока. В этой статье мы разберем особенности реализации обоих вариантов.

Особенности мостового подключения автомобильных усилителей

В общем виде соединение каналов усилка в мост предполагает, что берется положительно заряженный провод сабвуфера и соединяется с положительной контактной клеммой одного канала, а отрицательный аналогично соединяется с минусовой клеммой второго канала. Ничего сложного в этой процедуре нет, при этом не потребуется делать никаких дополнительных соединений. Главное, перед подключением заранее убедиться в том, что имеющийся в наличии усилитель поддерживает мостовое соединение. Как правило, это пишут в инструкции и сопроводительной документации к устройству.

Теперь давайте рассмотрим на примере порядок мостового соединения 2-канального и 4-каналого усилителя звука.

Подключение мостом 2-канального усилителя

Тут порядок действий следующий:

• Зачистите контактные провода динамика (сабвуфера) перед подключением. Это необходимо, чтобы при подключении контакт был полноценным и надежным.
• Подключите динамик к усилителю, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
• Для подключения провода сначала надо выкрутить винт в разъеме, затем вставить провод между клеммами разъема и как можно сильнее зафиксировать контакт, закрутив винт.

Подключение мостом 4-канального усилителя

В этом случае порядок действий практически аналогичен предыдущему, разница лишь в том, что процедуру придется проделать дважды, так как тут подключается два динамика, по одному на каждый два объединяемых в мост канала усилителя:

• Зачистите контактные провода на динамиках и/или сабвуфере перед подключением. Это нужно для того, чтобы при подключении контакт был полноценным и надежным.
• Подключите к усилителю сначала первый динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
• Теперь можно подключать второй динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «Е» (это (+) третьего канала), а (-) провод динамика — с разъемом «Н» (это (-) четвертого канала).
• Для подключения проводки так же как и в случае с 2-канальным усилителем, сначала выкрутите винт в разъеме усилителя, вставьте провод между клеммами разъема и тщательно закрутите винт обратно. Проверьте, чтобы провод был надежно зафиксирован.

Соединение двух отдельных усилителей в мост

Если звуковой усилитель подходит и его можно соединить мостом со вторым, то на задней панели у него имеется специальный тумблер MASTER/SLAVE. Это означает, что при реализации мостового подключения первое устройство будет выступать в роли ведущего усилителя (Master), а второе — ведомого (Slave). Перед подключением надо установить на каждом переключатель в нужное положение.

Учтите, что все кабели от автомагнитолы надо будет подключать именно к тому усилителю, что будет главным. А уже потом от него, используя моно разъем, сигнал будет передаваться на второй усилитель. Это позволяет добиться удобства в процессе эксплуатации, так как позволяет осуществлять полностью настройку и управление акустической системой, используя лишь один моноблок (Master). То есть именно на нем, и только на нем пользователь будет выставлять все настройки, частотные фильтры и др. Никаких Y разветвителей для подключения ко второму усилителю (Slave) не потребуется.

Иногда усилитель не оснащается переключателем, несмотря на то, что производитель заявляет о возможности мостового соединения усилителей. В этом случае внимательно посмотрите на заднюю панель, там вы должны найти два отдельных гнезда, которые имеют подписи: Bridge Input и Bridge Output. Чтобы получить мостовое соединение, на усилителе, который будет ведущим, подключение осуществляется в выход Bridge Output, затем он подсоединяется ко входу Bridge Input на ведомом усилителе.

При соединении двух усилков мостом порядок подключения проводов должен быть следующим:

• Первым делом соедините между собой (-) разъемы двух усилителей.
• Затем (+) контакт от основного усилителя подключить к (+) сабвуфера, а (+) ведомого — к (-) сабвуфера.

Да, именно так, 2 положительных провода подключаются к сабу — все верно!

Связано это с тем, что на вход одного усилителя поступает прямой сигнал, а у второго происходит переворачивание сигнала на 180 градусов. Это даст необходимый эффект, так как на выходе первого за счет снижения сопротивления положительный потенциал увеличивается, а на выходе второго вы получите такой же увеличенный сигнал, но уже с отрицательным зарядом.

Важные моменты, которые следует учитывать при мостовом подключении

• Перед соединением всегда надо проверять, поддерживает ли ваш усилитель вариант мостового подсоединения.
• Убедитесь, что используемое устройство способно поддержать необходимое сопротивление. Тут действует очень жесткое правило: усилитель должен иметь рабочий импеданс выше допустимого для него наименьшего значения. Например, когда для вашего устройства минимальным является импеданс 2 Ом, то подключать его следует так, чтобы рабочий показатель сопротивления находился на уровне 4 Ом. Если же оно упадет ниже установленного производителем минимального значения, то устройство может просто отключиться.
• Нельзя забывать о том, что если в мост соединяется два усилителя, то у ведомого (Slave) может отключаться защита. Это надо учитывать и тщательно за ним следить.
• Нельзя подключать к катушкам разные каналы/усилители по отдельности.
• Особое внимание нужно уделять при мостовом подключении автомобильных динамиков к 4-канальному усилителю. Иногда это может быть причиной резкого увеличения нагрузки на генератор или сабвуфер.

Теперь вы точно знаете, что делать, если хотите подключить сабвуфер мостом к усилителю или соединить мостом между собой два отдельно взятых усилителя звука. Как видим, тут все просто, и с этим разберется любой автомобилист. Если вы только планируете модернизировать аудиосистему в своем автомобиле, то в интернет-магазине 130.com.ua всегда можете купить усилитель в Киеве, Харькове и Одессе. Также при необходимости наши менеджеры помогут подобрать комплект акустики или сабвуфер.

ТОП-3 автоусилителей звука

Лучшие автоусилители

Ищете качественный и самый лучший автоусилитель? Данный рейтинг автоусилителей составляется на основании таких параметров как: высокий спрос с положительными отзывами от наших клиентов, качественное изготовление — отсутствие заводского брака и сервисных обращений, а также официальная гарантийная и пост гарантийная поддержка в Украине.

Одноканальный усилитель звука Swat M-1.500

Особенности:

• ★ Усилитель D класса
• ★ Уровень номинальной мощности 300 Вт при подключении с сопротивлением 4 Ом
• ★ Оснащен фильтром низких частот и фильтром Subsonic для ультранизких частот

Усилитель звука в авто Audison Prima Forza AP F8.

9 bit

Особенности:

• ★ усилитель класса D
• ★ восьмиканальный
• ★ мощность на канал 85 Вт

Усилитель четырёхканальный Kicx AP 4.120AB

Особенности:

• ★ Усилитель класса AB
• ★ Работает с сопротивлением — 1 Ом
• ★ С большой мощностью

Купить усилитель звука

Материалы по теме:

Как определить силу тока в сети

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 15. 11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Электрический ток и ваш дом

• Основная сервисная панель

• Блок предохранителей и панель автоматических выключателей

• Советы

• Часто задаваемые вопросы

Обзор проекта

Общая доступная мощность основного электроснабжения, поставляемого в ваш дом электроэнергетической компанией, измеряется в амперах или амперах. В большинстве домов есть электричество от 100 до 200 ампер. Сила тока — это измерение объема электричества, протекающего по проводам, и это измерение может варьироваться от 30 ампер в очень старых домах, которые не были обновлены, до 400 ампер в очень большом доме с обширными системами электрического отопления.

Знание размера службы электроснабжения дома может помочь вам понять, требуется ли обновление или достаточно ли велика служба, чтобы справиться с обновлением, таким как реконструированная кухня или добавление комнаты.

Как электрический ток достигает вашего дома

Электричество поступает в ваш дом от электростанции по двум 120-вольтовым служебным проводам, которые в сумме дают 240 вольт (напряжение — это измерение электрического давления или скорости потока). Основная электрическая сеть достигает вашего дома либо по воздушным служебным проводам, которые входят в служебную мачту и проходят вниз через электрический счетчик в ваш дом, либо по подземным проводам, которые также проходят через электрический счетчик. Первая остановка для электроснабжения, как только оно входит в ваш дом, — это главная сервисная панель.

Смотрите сейчас: Как определить размер вашей основной электрической службы

Что делает главная сервисная панель

Главный сервисный щит — это распределительный центр, который разделяет основную электрическую сеть на отдельные ответвления, которые проходят через ваш дом для питания освещения, розеток и отдельных приборов. Основная сервисная панель обычно представляет собой серую металлическую коробку, расположенную где-то вдоль внутренней поверхности внешней стены. Его часто можно найти в подсобных помещениях, таких как гараж, подвал или котельная. Когда он находится в готовом жилом помещении, он иногда содержится внутри готового шкафа, закрепленного на стене. Сервисные панели также могут располагаться снаружи, обычно на внешней стене дома.

Основная сервисная панель включает в себя две горячие шины, которые проходят по панели бок о бок. Шины питаются от большого выключателя, называемого главным выключателем. Каждая шина несет напряжение 120 вольт. Цепь ответвления дома, подключенная только к одной шине, будет подавать мощность 120 вольт, а цепь, подключенная к обеим шинам, будет подавать мощность 240 вольт.

Блок предохранителей и панель автоматического выключателя

В большинстве домов на главной сервисной панели используются автоматические выключатели, которые контролируют и защищают отдельные цепи. Автоматические выключатели — это специально разработанные предохранительные выключатели, которые не позволяют отдельным ответвленным цепям потреблять больше энергии, чем могут безопасно выдержать провода цепи. Практически во всех домах, построенных с начала 1960-х годов, в качестве метода распределения электроэнергии используются автоматические выключатели. В старых домах также есть панели с автоматическими выключателями, если их электроснабжение было обновлено после 1960 года.

Если электроснабжение было установлено до начала 1960-х годов и не обновлялось, в нем может использоваться другой способ распределения электроэнергии — панель предохранителей, которая защищает отдельные цепи с помощью ввинчиваемых или патронных предохранителей.

Использование панелей предохранителей и панелей автоматических выключателей для электропроводки в жилых помещениях следует исторической схеме:

• 30-амперная панель предохранителей: Эти сервисные панели, установленные до 1950 года, обеспечивают ток только 120 вольт. Такой сервис обеспечивает недостаточную мощность для современного использования и, как правило, нуждается в обновлении.
• 60-амперная панель предохранителей: 60-амперные панели предохранителей, установленные с 1950 по 1965 год, обеспечивают питание 240 вольт, но их по-прежнему недостаточно для большинства домов. Обычно требуется обновление.
• Панель автоматического выключателя: С начала 1960-х годов в домах обычно использовались панели с автоматическими выключателями, которые обеспечивают 240-вольтовый ток. Ранние услуги могут обеспечивать мощность 60 ампер, в то время как большие дома, построенные сегодня, могут иметь мощность 200 ампер и более. Дома с 60-амперным или 100-амперным обслуживанием часто требуют обновления электроснабжения во время крупных проектов реконструкции или расширения.

Оборудование/инструменты

• Фонарик

Ель / Кевин Норрис

1. Проверка электрического счетчика

   Во многих случаях вы можете определить размер электроэнергии в доме, просто взглянув на электрический счетчик снаружи дома. Ищите точку, в которой в дом входят основные служебные провода коммунальной компании. Если электроснабжение осуществляется по воздушным проводам, они могут войти в металлическую коммуникационную трубу, которая проходит по внешней стене вашего дома к счетчику. Они также могут подключаться непосредственно к кабелю служебного входа, который обычно имеет серый цвет, и подсоединяться к основанию счетчика. Если счетчик представляет собой стеклянный купол, установленный на квадратной металлической основе, дом, вероятно, имеет мощность 100 ампер, в то время как более новая служба на 150 ампер или больше будет иметь прямоугольное основание, которое проходит под стеклянным куполом.

   Если вы видите стеклянный купол, установленный на круглом основании того же размера, что и купол, или счетчик, расположенный за плоским стеклянным окном, расположенным на одном уровне с передней частью закрытой металлической коробки, вы, вероятно, имеете 60 ампер электроснабжения.

   Ель / Кевин Норрис

2. Найти главную сервисную панель

   Найдите главную сервисную панель внутри или снаружи вашего дома. Панель обычно находится на противоположной стороне стены, где расположен внешний электрический счетчик. В большинстве домов это вертикальная серая металлическая (иногда коричневая или белая) коробка, закрепленная на стене в подсобном помещении. Если главная служебная панель находится в готовом жилом помещении, она может быть заключена в какой-либо готовый шкаф, но по закону она должна быть всегда легко доступна.

   Ель / Кевин Норрис

3. Считайте главный выключатель или блок предохранителей

   Убедитесь, что пол возле основной сервисной панели сухой, затем откройте металлическую дверцу на сервисной панели. Внутри панели вы увидите два ряда отдельных автоматических выключателей с небольшими тумблерами. Эти отдельные или ответвленные автоматические выключатели пронумерованы, и они контролируют отдельные ответвленные цепи, проходящие через ваш дом. Сила тока этих отдельных выключателей обычно составляет от 15 до 50 ампер.

   На верхнем или нижнем конце двух рядов ответвленных автоматических выключателей будет центральный автоматический выключатель, который управляет питанием всей панели. Это главный автоматический выключатель, и его номинальная сила тока будет примерно 60, 100, 150 или 200 ампер. В редких случаях главный автоматический выключатель может быть установлен в нижней части сервисной панели. Главный автоматический выключатель может быть закреплен болтами или может быть защелкивающимся выключателем, подобным тем, которые обслуживают ответвленные цепи.

   Главный автоматический выключатель определяет, сколько энергии доступно для всего вашего дома. Это двухполюсный выключатель, подключенный к обоим 120-вольтовым служебным проводам для питания обеих горячих шин, проходящих через панель. При переводе этого главного выключателя в выключенное положение отключается питание всего дома и всех ответвленных цепей. Номинальная сила тока на этом главном автоматическом выключателе определяет размер вашей электрической сети. Если у вас есть сеть на 400 ампер, у вас будет две главные панели на 200 ампер, и на каждой будет главный выключатель на 200 ампер.

   Совет

   Если в вашем доме вместо автоматических выключателей установлены плавкие предохранители, на панели будет главный блок предохранителей с номинальным током, определяющим общую мощность вашего дома. Этот главный блок предохранителей имеет металлическую ручку, и, потянув ручку наружу, чтобы блок отделился от панели, вы отключите питание во всем доме. Большинство домов, обслуживаемых панелями предохранителей, имеют ток 60 или 30 ампер.

   Ель / Кевин Норрис

4. Убедитесь, что это не субпанель

   Электрическая подпанель — это вторичная сервисная панель, которая питается от главной сервисной панели дома. Подпанели обычно устанавливаются для размещения множества новых цепей и выключателей, добавляемых как часть пристройки к дому или крупной реконструкции. Субпанель также может служить удобной вспомогательной панелью для отдельного гаража или мастерской, которые могут находиться далеко от основной панели.

   Субпанели обычно имеют ток от 60 до 100 ампер и часто имеют ответвления, обслуживающие определенную часть дома, например, кухню. У них есть собственный главный выключатель, который питается от главного щита. Если в вашем доме есть вспомогательная панель, на главной панели будет двухполюсный выключатель с такой же номинальной силой тока, что и главный выключатель в дополнительной панели. (Примечание: вспомогательные панели не всегда имеют главные выключатели; они могут иметь только наконечники, которые позволяют подключать питающие провода.) Поскольку вспомогательная панель питается от главной панели, вы не добавляете номинальный ток вспомогательной панели к общее количество домохозяйств; используйте только силу тока основной панели.

   Ель / Кевин Норрис

Советы по планированию размера электрических сетей

Когда подрядчик по электроснабжению рассчитывает необходимый размер для электроснабжения во время нового строительства или при обновлении электрической системы, процесс включает в себя расчет вероятной общей потребности всех приборов и приспособлений, а затем определение размера электроснабжения, чтобы обеспечить комфортную маржу. Расчеты довольно сложны, поэтому большинство электриков используют удобный инструмент калькулятора, чтобы правильно рассчитать основные электрические сети.

• 100-амперная сеть обеспечивает достаточную мощность для небольшого дома без электрического отопления. Это может обеспечить электрическую плиту и сушилку, а также общее освещение и розетки.
• 200-амперное обслуживание является текущим стандартом для новых домов и обновленных сервисных панелей. Он может обеспечить все стандартные потребности в электричестве в типичном семейном доме, но может не поддерживать большую систему электрического отопления.
• В больших домах может потребоваться мощность 300 ампер или больше, особенно если в доме есть электрическое отопление. Добавление большой субпанели для обслуживания мастерской или пристройки к дому также может потребовать модернизации до более чем стандартных 200 ампер.

Часто задаваемые вопросы

• Если у вас небольшой дом, вы можете обойтись сервисной панелью на 100 ампер, особенно если у вас газовое отопление. Но если у вас есть несколько электронных приборов, вам, вероятно, понадобится панель на 200 ампер.

• При считывании параметров главного автоматического выключателя или блока предохранителей вы должны увидеть число, обозначающее общий ток — 200 для 200-амперного режима, 100 для 100-амперного режима и т. д.

• Если у вас есть возможность сделать апгрейд, может быть полезно иметь панель на 200 ампер. Таким образом, если вы добавите новую бытовую технику, систему кондиционирования и электрического отопления, а также другую бытовую электронику, у вас уже будут необходимые усилители.

Как соединить автомобильный усилитель

Я принадлежу к культуре прекрасных образов и звуков, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение консультантов, изучив все тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Будьте в курсе событий, посещая тренинги для поставщиков по новым продуктам
• Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии

Еще от Бака Померанца преобразователь (LOC)?

Лучшие монофонические усилители 2023 года

Лучшие 4-канальные автомобильные усилители 2023 года

Схемы подключения сабвуфера

Esquemas de cableado para subwoofers

Большинство автомобильных усилителей имеют функцию, называемую «мостовым»  или «мостовым режимом», , где два канала объединяются для получения одного канала с максимальной выходной мощностью. В этой статье я опишу два различных сценария, в которых установка мостового усилителя полезна и уместна.

Использование мостового 2-канального усилителя для питания сабвуфера

Сабвуферу, установленному в заводской стереосистеме, не требуется большой мощности, чтобы басы сохраняли свой уровень с остальной музыкой. Допустим, вы хотите подключить 4-омный сабвуфер со среднеквадратичной мощностью 200 Вт, не опустошая свой банковский счет на дорогой моноусилитель сабвуфера. Вы можете взять небольшой 2-канальный усилитель, который обычно выдает два канала по 60 Вт RMS, и соединить его, чтобы он мог давать на выходе 19 Вт.0 Вт RMS, что было бы идеально для управления сабвуфером.

Обратите внимание: Большинство усилителей при мостовом подключении не могут управлять динамиком или сабвуфером с импедансом менее 4 Ом. Некоторые усилители не мостовые. Каждый усилитель отличается. Для безопасного и успешного шунтирования усилителя необходимо следовать инструкциям, приведенным в руководстве пользователя.

Компоненты согласованы, время подключения

Мы выбрали усилитель, который может выдавать нужное количество мощности через нагрузку с правильным импедансом (4 Ом или более) и имеет входы на уровне динамиков, поэтому он будет работать с заводская система. Успешное соединение зависит от наличия сигнала как в правом, так и в левом каналах усилителя.

Вы подключаетесь к проводке заднего левого и правого заводских динамиков и протягиваете провода динамиков к входному разъему уровня динамиков, который поставляется с усилителем. Для выхода подключите правую отрицательную выходную клемму усилителя к отрицательной клемме сабвуфера, а левую положительную клемму усилителя к положительной клемме сабвуфера.

Сходства и различия

При установке автомобильного усилителя необходимо установить провода питания, заземления и дистанционного включения. Встроенные регуляторы усиления и тембра работают так же, как и в режиме без моста, и их необходимо правильно отрегулировать. Следует отметить, что в этом сценарии шунтирования левая положительная и правая отрицательная клеммы усилителя используются для выхода. Вместо этого другой усилитель может использовать левый отрицательный и правый положительный выходы.

Использование мостового 4-канального усилителя для питания пары компонентных динамиков

Еще один распространенный сценарий мостового подключения усилителя — это питание пары высокопроизводительных компонентных динамиков только для фронтальных систем, и мы используем ресивер вторичного рынка. Вы можете подключить задние динамики от питания стереосистемы, и, чтобы не усложнять наш пример, в нем нет сабвуфера.

Вы можете приобрести 4-канальный усилитель, который обычно выдает всего 30 Вт RMS на канал, но может выдать два канала по 125 Вт RMS при подключении по мостовой схеме.

Четыре входа, два канала выхода

Вы подключаете двойной кабель RCA к переднему левому и правому выходам RCA ресивера. Затем на конце кабеля усилителя вы подключаете Y-образный адаптер к каждому разъему RCA, так что в итоге у вас есть четыре разъема RCA для подключения к четырем входам RCA усилителя.

Для выходов соедините передний правый отрицательный выходной разъем усилителя с отрицательным выводом левого динамика, а передний левый положительный вывод усилителя с положительным выводом левого динамика (на самом деле, эти соединения выполняются с блоком кроссовера). Такая же схема подключения применяется для каналов тылового усилителя, идущих к правому динамику.

Для удобства мы называем пары каналов в 4-канальном усилителе передней парой и задней парой. Как мы видим, в этой настройке роли пар каналов были изменены с питания передних и задних динамиков на питание левого и правого динамика.

Как работает мост?

Откуда берется вся эта дополнительная мощность? Использование отрицательного сигнала одного канала с положительным сигналом другого канала эффективно удваивает то, что каждый канал может выдать в отдельности при нагрузке 2 Ом. Обычно это максимальная мощность, которую может выдать усилитель. Таким образом, когда вы подключаете усилитель мостом, вы также оптимизируете потенциал мощности вашей системы. И это хорошо.

Ищете снаряжение?

В приведенных выше примерах мостового соединения я использовал настоящие сабвуферы, динамики и усилители. То есть я использовал спецификации различных компонентов, чтобы спланировать, как они будут соединяться вместе и работать. Я просмотрел обширный выбор автомобильных усилителей, сабвуферов и компонентных динамиков Crutchfield, чтобы найти подходящие примеры, которые ясно иллюстрируют мостовое соединение.

Вы можете сделать то же самое на нашем сайте, чтобы купить усилитель с мостовым соединением, или вы можете нажать на значок чата в верхней части страницы для получения более персонализированной онлайн-информации о выборе. А еще лучше позвоните нам по бесплатному телефону 1-888-955-6000 и поговорите со знающим консультантом о том, какая конфигурация системы лучше всего подходит для вас.

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

ДинамикСравнить ^™

Запатентованная технология Virtual Audio ^™ технология

Виртуальная аудиотехнология позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Комплект для прослушивания напрокат

ДинамикСравнить ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
МОЩНОСТЬ

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы хотели бы знать, что вы думаете

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Прослушайте динамики перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В в режиме равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание.
