Чем смазать тормозной суппорт? | Смазка тормозной системы — это блоги от abro-ind.ru
Наступило время сезонного технического обслуживания автомобиля. Многие водители устремились в автосервисы для смены покрышек, масел и прочих технических жидкостей.
В дополнение к этим процедурам рекомендуется осуществить обслуживание тормозной системы: заменить тормозные колодки и смазать подвижные элементы суппортов.
Последним пунктом многие пренебрегают, считая , что заводские OEM смазки вечные. В итоге автолюбитель получает заклинившие тормозные суппорты и направляющие, что может привести к самым печальным последствиям.
Что происходит?
От высоких температур и агрессивного воздействия дорожной среды, примерно через 30 тысяч километров пробега, смазки теряют свои свойства и могут выпасть в стружку. На поршне суппорта и направляющих начинают образовываться задиры, которые со временем начинают ржаветь и препятствовать нормальному движению поршня в рабочем цилиндре сцепления и каретки суппорта.
Сегодня мы расскажем, какой комплекс мероприятий должен сопровождать замену тормозных колодок. Разберем, как правильно выбрать смазки для суппортов.
Что понадобится:
Очиститель тормозов — очищает и обезжиривает тормозные диски, колодки, барабаны и прочие детали тормозной системы.
Особенности:
— не требует демонтажа;
— быстро высыхает, не оставляя следов;
— эффективно удаляет пыль, смазку, масло, технические жидкости;
— повышает эффективность работы тормозной системы, устраняет посторонние шумы;
— может использоваться при ремонте шрусов, частей сцепления и прочих деталей автомобиля.
Смазка для суппортов синтетическая (4г)
— Устраняет скрип;
— Защищает от износа при высоких нагрузках;
— Повышает эффективность работы тормозной системы;
— Создана по запатентованной формуле;
— Обеспечивает долговременную защиту от истирания, износа и коррозии;
— Безопасна для резиновых и пластиковых деталей;
— Не застывает, не плавится, не смывается водой;
— Диапазон рабочих температур от -46°С до 233°С;
Смазка для тормозной системы (4г)
Высокотемпературная синтетическая смазка с добавлением керамических частиц.
Создана по запатентованной формуле с добавлением противоизносных присадок. Повышает эффективность работы тормозной системы.
— Обеспечивает долговременную защиту от истирания, износа и коррозии;
— Устраняет скрип;
— Защищает от износа при высоких нагрузках: от -46°С до 1649°С;
— Безопасна для резиновых и пластиковых деталей;
— Не застывает, не плавится, не смывается водой;
Работа:
I. Разберем тормозной суппорт, открутив нижний направляющий болт.
Поднимем тормозной цилиндр вверх на втором направляющем болте.
Достанем колодки.
Для предотвращения заклинивания тормозной системы необходимо отмыть все элементы от грязи, металлической стружки и старой смазки. Для этого нам пригодится очиститель тормозов.
Это средство позволяет безопасно очищать рабочую поверхность тормозного диска.
Перед установкой новых колодок нанесем смазку для тормозных систем.

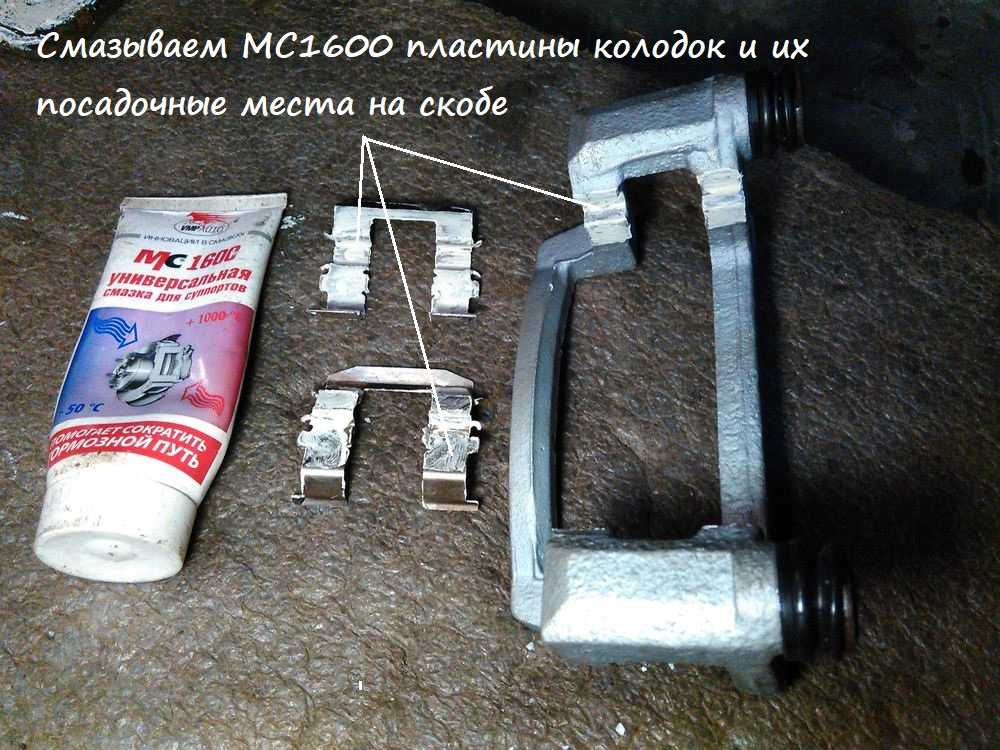

Наносится средство на НЕРАБОЧУЮ часть колодки, а также на части суппорта, показанные на рисунке:
Внимание! Данная смазка не подходит для использования в направляющих суппорта и тормозных поршнях!
II. Следующим шагом необходимо подготовить направляющие суппорта.
Отмываем направляющие с помощью очистителя тормозов.
Наносим синтетическую смазку для суппортов .
На верхний направляющий болт.
Перед сборкой на нижний болт.
Собираем все части, не забыв обжать нижний направляющий болт суппорта с усилием, согласно инструкции от автомобиля.
Все, теперь наш автомобиль готов. Для лучших показателей рекомендуется прокачать тормозную систему, заменить тормозную жидкость.
Об этом мы расскажем в одной из следующих статей.
Спасибо, что любите ABRO!
LIQUI MOLY — обслуживание тормозной системы
Файлы и ссылки:
- Презентация
- Подробное описание методики
- Очиститель тормозов
Обслуживание тормозной системы автомобиля включает в себя операции:
- Замена колодок и дисков
- Очистка и смазка тормозных суппортов
- Проверка и замена тормозной жидкости
- Обработка прилегающих поверхностей антипригарными составами, защита тормозных шлангов.
Препараты, используемые при обслуживании тормозных механизмов:
- Быстрый очиститель Schnell Reiniger, артикул 1900.
- Тормозная жидкость Bremsenflussigkeit DOT4, артикул 8834. 8832, 3098, 8836
- Силиконовый спрей Silicon-Spray, артикул 3955 (7567).
- Алюминиевый спрей Aluminium-Spray, артикул 7533 (7560).
- Медная паста Kupfer-Paste, артикул 7579, медный аэрозоль 3970, 3969
- Синтетическая смазка для тормозной системы, спрей Bremsen-Anti-Quietsch-Spray, артикул 3079, 7573. Паста — Bremsen-Anti-Quietsch-Paste, артикул 7585, 3077.
- Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986
- антискрипная паста для направляющих Anti-Quietsch-Paste
Проверка толщины накладок тормозных колодок и состояние поршней суппортов необходима при каждом техническом обслуживании автомобиля. Замена колодок необходима в том случае, когда очевидно, что тормозные накладки колодок износятся сильнее критического, до момента следующего обслуживания.
Замена дисков: производится при уменьшении толщины рабочей поверхности диска меньше допустимой (измеряется штангенциркулем), при критическом биении (см. инструкцию на автомобиль), биение измеряется индикаторной стойкой.
А также при наличии сильной коррозии, трещин и иных повреждений. Замена тормозных дисков производится только попарно, оба на одной оси автомобиля с одновременной заменой тормозных колодок (вне зависимости от их состояния).
Проверка состояния тормозной жидкости: производится при каждом техническом обслуживании, но не реже, чем раз в год. Критерии для замены: срок работы жидкости (см. инструкцию на автомобиль), резкое изменение цвета жидкости (пр.: потемнение и помутнение), температура кипения жидкости менее 165 °C. Синтетические тормозные жидкости склонны поглощать воду при эксплуатации, что приводит к уменьшению температуры кипения. Температура кипения жидкости может измеряться напрямую или по относительному показателю – электропроводности. Самый простой и легкий способ – измерение по электропроводности. Тестер имеет три индикатора. Если при погружении электродов в тормозную жидкость в бачке горит зеленый индикатор, то все в порядке, тормозная жидкость свежая. Если желтый, то содержание влаги в пределах 1-1,5% и дальнейшая эксплуатация возможна.
Если горит красный, то содержание влаги предельное –около 3% и следует как можно быстрее заменить жидкость.
Процедура замены колодок: При любой конструкции суппорта требуется распылить Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986 на крепежные детали и посадочные места тормозных колодок для лёгкости выполнения работ. На «плавающем» суппорте открутить нижний болт, фиксирующих тормозной цилиндр на скобе. Откинуть суппорт вверх и закрепить в этом положении за детали подвески. Для фиксации удобно использовать проволочный крючок. Вынуть старые колодки из направляющих пазов. Вынуть направляющие пальцы суппорта из гнёзд. Очистить посадочные места колодок при помощи металлической щетки и распылить на остатки загрязнений Быстрый очиститель Schnell Reiniger, артикул 1900. Направляющие пальцы суппорта и их гнезда очистить от старой смазки и полностью обезжирить быстрым очистителем. Высушить детали.
Утопить поршни тормозных цилиндров (удобно использовать струбцину, если нет специального инструмента ).
При заедании или чрезмерном усилии в движении поршней снять резиновые пыльники цилиндров, удалить загрязнения и распылить под пыльник Силиконовый спрей Silicon-Spray, артикул 3955 (7567). «Раскачать» поршень суппорта, последовательно выдавливая его из цилиндра при помощи педали тормоза и утапливая обратно струбциной. Проверить легкость движения поршня и повторно распылить под пыльник силиконовый спрей. Надеть пыльник обратно. При невозможности восстановить работу тормозного цилиндра, заменить его или отремонтировать с обязательной полировкой (или заменой) поршня и заменой тормозной манжеты с пыльником.
Сборка: перед установкой тормозных колодок, смазать их направляющие (контактирующие с колодками) поверхности на суппорте синтетической смазкой для тормозной системы, спрей Bremsen-Anti-Quietsch-Spray, артикул 3079. Этой же смазкой обрабатываются тыльные стороны колодок и поверхности антискрипных пластин (если они предусмотрены комплектацией). Смазать направляющие пальцы суппорта и их пыльники антискрипной пастой для направляющих Anti-Quietsch-Paste.
Избегайте избыточного нанесения.
Установите детали на место, соберите суппорт. Перед закручиванием крепежных болтов рекомендуется смазать резьбу на выбор алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы. После сборки обязательно очистить диск от следов использованных составов и от консервационной смазки, используйте Быстрый очиститель Schnell Reiniger, артикул 1900.
Последовательность действий при работе с оппозитными суппортами та же. Трудности могут возникнуть только при извлечении колодок, поэтому необходимо использовать Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986. Пружины и фиксирующие пальцы колодок смазывать перед установкой на выбор алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы.
Внимание: при работе с автомобилями, оборудованными системой АВС, с осторожностью обращаться с датчиками АВС и их разъёмами. Обязательно очистить гребенку, с которой датчик считывает сигнал частоты вращения колеса.
Замена тормозных дисков: для замены тормозного диска следует распылить Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986 на сопрягаемые поверхности диска и ступицы, в отверстия под шпильки или болты. Полностью снять суппорт, открутить винты крепления диска (если есть). Иногда, например на Мерседесах и внедорожниках Тойота, приходится снимать диск вместе со ступицей и позже отделить диск от ступицы при помощи пресса. Перед установкой нового диска, очистить сопрягаемые поверхности Быстрым очистителем Schnell Reiniger, артикул 1900, высушить и нанести разделяющую смазку, на выбор: алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы. Теми же составами необходимо обработать крепеж колеса и его прилегающие к ступице поверхности.
Использование химикатов при установке дисковых колодок
Использование химических составов при установке колодок дискового тормоза зависит от конструкции колодки. Мы рассказали, следует ли использовать химические вещества при установке тормозных колодок, и какой тип состава вам понадобится.
Соблюдение этих рекомендаций поможет обеспечить оптимальную работу и срок службы.
МЕХАНИЧЕСКАЯ ПРОКЛАДКА
При установке дисковых колодок с прокладками с ограниченным слоем, уже прикрепленными к пластине дисковой колодки, например, Wagner® OE X , некоторых артикулов Wagner TQ®, Wagner SD™ или Wagner QS™, установщик должен нанести тонкий слой силиконовой смазки Wagner на обратную сторону прокладок. Это послужит дополнительным шумоподавителем.
НЕ наносите какие-либо другие химические соединения на обратную сторону прокладки. Липкие составы могут привести к отрыву регулировочной прокладки от задней части пластины тормозной колодки. Не следует использовать химические соединения, такие как молибденовая смазка или другие продукты на нефтяной основе. Продукты на основе нефти могут воздействовать на резину тормозной системы.
IMI™ — НЕКОТОРЫЕ WAGNER TQ
Прокладки Wagner TQ® с запатентованной конструкцией IMI™ (Integrally Molded Sound Insulator) не требуют нанесения на изолятор химических соединений (ЭМИ, силиконовых смазок, молибденовой смазки и т.
д.). площадь колодок дискового тормоза. Wagner TQ с IMI предназначен для установки прямо из коробки на транспортное средство. Использование химикатов на изоляторе может снизить эффективность изолятора.
БЕЗ ПРОКЛАДКИ
При установке дисковых колодок без прокладок (согласно оригинальному оборудованию) используйте компаунд EMP, входящий в комплект поставки колодок. Компаунд EMP должен быть нанесен на обратную сторону пластины колодки диска, где есть контакт с отливкой суппорта и поршнем суппорта. EMP-компаунд следует наносить тонким слоем толщиной примерно 1,5-2 мм на обратную сторону пластины дисковых колодок за 10-15 минут до установки дисковых колодок. Это обеспечит надлежащее время отверждения ЭМИ-компаунда. Если время для отверждения не предусмотрено, компаунд EMP будет неэффективен в качестве шумоподавителя.
ОБЩИЕ НАИЛУЧШИЕ МЕТОДЫ
На всех конструкциях дисковых тормозов направляющие суппорта или упоры (где это контакт металл-металл с пластиной колодки диска) должны быть очищены и смазаны молибденовой смазкой.
Направляющие штифты следует смазывать силиконовой тормозной смазкой. Молибденовая смазка или продукты на нефтяной основе не должны использоваться с направляющими пальцами суппорта, так как это неблагоприятно повлияет на резиновые пыльники направляющих пальцев.
Узнайте больше о качественных деталях тормозной системы, найдите запчасть для своего автомобиля или узнайте, где купить автомобильную запчасть уже сегодня.
Содержание, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.
Смазки для дисковых и барабанных тормозов
обслуживание
В экстремальных условиях вождения некоторые смазочные материалы не выдерживают нагревания тормозов и плавятся, испаряются, окисляются или сгорают. Вот почему обычная универсальная смазка для шасси никогда не должна использоваться для смазывания компонентов тормозов. Что необходимо, так это специально разработанная высокотемпературная тормозная смазка, которая может выдерживать высокую температуру, а также не повреждать резиновые уплотнения или пластиковые втулки.
Вы когда-нибудь слышали поговорку: «Скрипучее колесо смазывают?» Поговорка на самом деле относится к настойчивости и никогда не сдаваться — не смазывать тормоза.
Стойкость — это то, чем должны обладать специальные смазки для тормозов, когда становится жарко. Передние тормоза на многих переднеприводных автомобилях, а также на больших внедорожниках могут сильно нагреваться при резком или многократном торможении.
Вождение в горах, агрессивное вождение в условиях частых остановок или бездорожья, буксировка прицепа, перевозка более тяжелых, чем обычно, грузов и т. д. могут привести к повышению рабочей температуры тормозной системы.
В экстремальных условиях вождения некоторые смазочные материалы не выдерживают нагревания и плавятся, испаряются, окисляются или сгорают. Вот почему обычная универсальная смазка для шасси никогда не должна использоваться для смазывания компонентов тормозов. Это не выдержит. Что необходимо, так это специально разработанная высокотемпературная тормозная смазка, которая может выдерживать высокую температуру, а также не повреждать резиновые уплотнения или пластиковые втулки. Смазочные материалы на нефтяной основе никогда не должны использоваться для сборки тормозов, потому что минеральные масла могут привести к набуханию и выходу из строя уплотнений.
Что нужно смазывать? Механические компоненты тормозной системы, которые скользят, перемещаются, вращаются или выдерживают давление.
Почему смазочные материалы помогают уменьшить некоторые шумы при торможении? Это простой ответ. Когда палец суппорта смазывается в точке, где он касается тормозной колодки, смазка создает граничный слой, который отделяет вибрацию тормозной колодки от возбуждения пальца суппорта и суппорта. Это один из подходов к решению проблем NVH, который может иметь свои ограничения. Смазочные материалы не ослабляют усилия, добавляя дополнительную массу, как тормозная шайба. Кроме того, смазочные материалы не могут заполнить питтинг на тормозных колодках. Кроме того, смазочные материалы не изолируют от вибрации и эффективны для некоторых частот.
Основными точками смазки в барабанном тормозе являются выступающие колодки на опорной плите, поддерживающие колодки, механизм звездообразной регулировки, точки шарнира для саморегулировки или тяги стояночного тормоза, а также тросы стояночного тормоза.
В дисковых тормозах к точкам смазки относятся направляющие и втулки суппорта, механизмы саморегулировки задних дисковых тормозов с блокирующими суппортами, а также тросы стояночного тормоза и рычажный механизм.
Тормозную смазку также можно использовать для гашения вибрации между колодками дискового тормоза и поршнями суппорта. Но его не следует наносить между колодкой и любыми шумоподавляющими прокладками, которые могут использоваться. Используйте его на обратной стороне голой колодки или между прокладкой колодки и суппортом.
Единственное место, на которое никогда не следует наносить смазку, — это поверхность трения тормозных накладок. Это еще одна причина не использовать низкотемпературные смазки или смазочные материалы на нефтяной основе, которые могут плавиться, стекать и загрязнять накладки. Загрязненные смазкой колодки или колодки будут цепляться и обычно вызывают рывок тормоза в одну сторону. Единственным выходом является замена загрязненных накладок на новые. О очистке не может быть и речи, потому что растворители и чистящие средства также могут негативно повлиять на облицовку.
Когда речь идет о смазочных материалах для тормозов, смазка — это ругательство. Смазочные материалы для тормозов — это специально разработанные продукты, которые отличаются от обычных смазок для шасси или даже многоцелевых смазок.
Тип смазки, которая используется для смазывания наконечников рулевых тяг, шаровых шарниров и U-образных шарниров, отличается от смазок, которые требуются для компонентов тормозной системы. На самом деле, обычная смазка может вызвать серьезные проблемы, если она используется на тормозном оборудовании или гидравлических компонентах.
Каждый технический специалист должен знать, что многие продукты на нефтяной основе несовместимы с уплотнительными материалами, которые обычно используются внутри тормозных систем. Смазка или масло на нефтяной основе никогда не должны контактировать с резиновыми уплотнениями, поршнями или другими внутренними частями главного цилиндра, тормозного суппорта или колесного цилиндра. Если да, то всю тормозную систему следует считать загрязненной. Это потребует слива и промывки всей системы, а также замены всех основных гидравлических компонентов! Почему? Поскольку продукты на нефтяной основе могут вызвать набухание, разрыв и утечку несовместимых уплотнительных материалов, что может привести к потере жидкости и отказу тормозов.
Смазочные материалы для тормозов, для сравнения, представляют собой продукты со специальной формулой, которые предназначены исключительно для применения в тормозной системе и ни для чего другого. Химические вещества, содержащиеся в этих продуктах, совместимы со всеми обычно используемыми уплотнительными материалами и не наносят вреда этим деталям.
Несколько основных типов
Существует несколько основных типов тормозных смазок: те, которые предназначены для смазывания оборудования и механических компонентов и обычно содержат высокий процент твердых частиц (сухие пленочные смазки), и те, которые предназначены для смазывания уплотнений, пыльники и другие внутренние детали при сборке суппортов, колесных цилиндров и главных цилиндров.
Тормозная смазка для оборудования — это специальная высокотемпературная смазка, предназначенная для обеспечения долговременной защиты. Смазка может быть синтетической или силиконовой. Смазочные материалы граничного типа на синтетической основе, выпускаемые в виде тюбиков, паст или карандашей, имеют высокое содержание твердых частиц и обычно содержат различные снижающие трение ингредиенты, такие как дисульфид молибдена (moly или MOS2) и графит.
Молибден и графит представляют собой сухие пленочные смазки, способные выдерживать высокие температуры и давления. Некоторые из этих продуктов рассчитаны на то, чтобы выдерживать кратковременные температуры до 2400 градусов по Фаренгейту!
Молибден и графит обладают отличной стойкостью, не испаряются и не выгорают со временем, а также не притягивают и не удерживают грязь, как обычные «влажные» смазки. Этот тип продукта идеально подходит для применения при высоких температурах, когда для хорошей работы тормозов необходима долговременная смазка металла по металлу.
Консистентная смазка для тормозов на основе силикона предназначена для сборки суппортов и колесных цилиндров, поскольку силикон является превосходной смазкой для резины и пластика. Он совместим со всеми резиновыми смесями, включая нитрил, тефлон, нейлон и другие синтетические каучуки. Нормальный рабочий диапазон Silcone составляет от -40 до 400 градусов по Фаренгейту. Но он не обладает выносливостью при высоких температурах, как синтетическая смазка с высоким содержанием твердых частиц, и это «влажная» смазка, которая может притягивать и удерживать грязь, что делает ее менее подходящей.
для смазывания внешних точек контакта металла с металлом, таких как крепления суппортов и колодки колодок. Этот тип продукта лучше всего подходит для сборки суппортов, колесных цилиндров и главных цилиндров.
Другой смазочный материал для тормозов на синтетической основе использует полиальфаолефин (ПАО) в качестве основного ингредиента. Тормозные смазки на основе полиальфаолефинов также отлично подходят для сборочных работ и смазывания уплотнений и пыльников. PAO обеспечивает превосходную защиту от ржавчины, что делает его подходящим для тормозных систем, работающих во влажной среде.
Тормозная смазка PAO может также включать различные количества молибдена, графита и тефлона для улучшения ее смазывающих свойств. Этот тип продукта может выдерживать кратковременные температуры до 600 градусов по Фаренгейту и может использоваться как для сборки, так и для внешней смазки.
Белая литиевая смазка — это низкотемпературная смазка, которую можно использовать для смазывания деталей барабанных тормозов и опорных пластин, но она не обладает термостойкостью для применения в передних дисковых тормозах.
Таким образом, этот тип смазки не лучший выбор для общей работы тормозов. Независимо от того, какой тип тормозной смазки вы выберете, всегда следуйте рекомендациям поставщика относительно того, как следует использовать его продукт.
Где использовать
Тормозная смазка должна использоваться в каждой точке тормозной системы, где детали скользят или движутся. В дисковых тормозах к точкам смазки относятся направляющие суппорта, штифты и втулки, точки контакта, где колодки скользят внутри корпуса суппорта, механизмы саморегулировки на задних дисковых тормозах с фиксирующими суппортами, а также тросы стояночного тормоза и рычажный механизм.
Тормозная смазка также может использоваться для гашения вибрации между колодками дискового тормоза и поршнями суппорта. Но его не следует наносить между колодками и любыми шумоподавляющими прокладками, которые могут использоваться. Используйте его на обратной стороне голой колодки или между прокладкой колодки и суппортом — и используйте его экономно.
Не зацикливайтесь на этом.
Основными точками смазки в задних барабанных тормозах являются выступающие колодки на опорных пластинах, которые поддерживают колодки, механизмы звездообразной регулировки, точки шарнира для саморегулировки или тяги стояночного тормоза, а также тросы стояночного тормоза.
Одно место, на которое никогда не следует наносить смазку, — это поверхность трения тормозных накладок, что является еще одной причиной отказа от использования низкотемпературных смазок или смазок на нефтяной основе, которые могут плавиться, стекать и загрязнять накладки. Загрязненные смазкой колодки или колодки будут цепляться и обычно вызывают рывок тормоза в одну сторону. Единственным выходом является замена загрязненных накладок на новые. О очистке не может быть и речи, потому что растворители и чистящие средства также могут негативно повлиять на облицовку.
Для смазки гидравлических компонентов, таких как поршневые уплотнения внутри суппортов и колесные цилиндры, можно использовать тормозную смазку на основе силикона или обычную тормозную жидкость.
