Диагностика автомобиля через смартфон: Что нужно, чтобы провести диагностику авто через телефон? / Автомобили и другие средства передвижения и аксессуары / iXBT Live

Содержание

Как определить неисправности автомобиля с помощью смартфона?

В наше время диагностировать автомобиль с помощью смартфона – совсем не новость. Имея определенное недорогое оборудование и приложения для телефона, вполне реально сделать диагностику, когда на панели приборов автомобиля засветился значок Check Engine. Сегодня поговорим о том, как сделать диагностику автомобиля через телефон, об истории исследований данного вопроса и об устройствах диагностики: GoPoint Technology GL1 и BT1, iOBD и BlueDriver.

История исследования

С начала 80-х годов ХІХ века большинство машин оснащены бортовыми компьютерами с бортовым диагностическим разъемом (ОВD). А с 1996 года на многих автомобилях стали появляться новые разъемы с ОВD-II – современным стандартом подключения (который зачастую находится в салоне, недалеко от рулевой колонки), совместимые с любыми персональными компьютерами.
Для рынка Евросоюза машины с ОВD-II выпускались с 2001 года бензиновые, и с 2004 – дизельные, и для рынка Японии выпускались с 2004 года. Чтобы в то время сделать анализ данных с электронной системы машины, нужно было дорогое оборудование. Но сегодня на дворе ХХІ век, и благодаря данным, которые выдает компьютер современного авто, можно все что угодно отслеживать через специальные приложения, установленные на смартфон. Такие программы позволяют вам улучшить управление машиной, и даже сэкономить деньги.

Что имеем сегодня

Проверить состояние коробки передач и двигателя машины возможно в автосервисе на компьютерной диагностике, но смартфон — это такой же компьютер, поэтому при помощи кабеля для разъема диагностики и специальных программ он полностью справится с такой задачей. Помимо этого, можно наблюдать за тем, как работает двигатель в движении, чего в автосервисе не сделают.
Важно: Существуют разные варианты подключения устройств для диагностики автомобиля: с помощью кабеля, по Bluetooth и по Wi-fi.

GoPoint Technology GL1 и BT1

Это два устройства для тестирования и диагностики автомобиля: GL1 – кабель, а BT1 – Bluetooth-передатчик, а во всем остальном функционально они одинаковы. По словам производителей, данные устройства сертифицированы компанией Applе и совместимы с iPhone. В комплект с устройствами входит их родная программа GoPoint, которая считывает и обнуляет коды ошибок (Check Engine), а также устанавливает частоту вращения двигателя, температуру охлаждающей жидкости, скорость машины во время быстрого сканирования. Еще приложение может проводить диагностику в режиме реального времени и применять данные после кэширования.

iOBD

Устройство позволяет подключить автомобиль к смартфону, всего лишь вставив его в ОВD-разъем машины, и соединив по Wi-Fi со смартфоном. iOBD обладает богатым пользовательским интерфейсом, и его можно применять ко всем транспортным средствам, совместимым с OBD-II. Устройство воспроизводит коды неисправностей, описывает их и обнуляет. iOBD дает возможность диагностировать электронные параметры авто через телефон, такие как: датчики топлива и двигателя (температура охлаждающей жидкости, лямбда-зонд, давление в топливной системе и коллекторе), количество оборотов двигателя. Мониторинг работы двигателя совершается на основе данных из кэша или в реальном времени. iOBD имеет два режима диагностирования: спортивный и круиз, и соединимо с устройствами на Android и на iOS.

BlueDriver

Это еще одно устройство для тестирования и диагностики автомобиля, которое можно купить на официальном сайте производителя, и работает оно лишь с утилитой BlueDriver от Lemur Vehicle Monitors и механизмами Apple. Данное устройство самое простое из всех упомянутых и не перегружено лишней информацией. BlueDriver регистрирует различные коды неисправностей с целью их дальнейшего устранения и предупреждает о повышении скорости.

Важно! BlueDriver обладает опцией импорта результатов сканирования системы машины на стену Facebook и отправлять твиты.

Какие возможности есть у таких устройств

С помощью таких устройств вы можете продиагностировать автомобиль самостоятельно, не обращаясь на автостанцию. Установив всего лишь несколько приложений на телефон, можно получить много информации, скрытой от вас во время вождения машиной, и сделать полное профессиональное тестирование всех электронных систем автомобиля, что раньше вы могли получить, лишь поехав на диагностику в автосервис. Возможности устройств зависят от использования программного обеспечения. Зачастую это диагностика трансмиссии и двигателя автомобиля, но есть и коммерческие программы с поддерживающими дополнительными протоколами автопроизводителей, позволяющими работать с другими блоками авто.

Какие автомобили поддерживаются

Мобильная диагностика поддерживается автомобилями, обладающими портом ОВD-II, а, как уже известно, данным портом оснащено большинство машин, выпущенных с 1996 года. Можно назвать такие автомобили: Acura, Alfa Romeo, Audi, BMW, Buick, Byd, Cadillac, Chevrolet, Chery, Chrysler, Citroen, Daihatsu, Daewoo, Dodge, Fіаt, Ford, GMC, Honda, Hyundai, Infiniti, Isuzu, Jaguar, Jeep, Kia, Lexus, Mаzda, Mercedes, Mitsubishi, Nissan, Oldsmobile, Opel, Peugeot, Pontiac, Pоrsche, Renault, Sааb, Saturn, Scion, Seat, Skoda, Smart, SsangYong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, Lаda Priora, Chevrolet Niva, ВАЗ 2105, 2107, 2110, 2114, 111740, ВАЗ Калина, и другие.

Как продиагностировать авто

Чтобы сделать диагностику авто через телефон, необходимо для начала вставить адаптер в OBD-разъем машины, и потом настроить сеть. Для этого нужно зайти в настройки Wi-Fi, выбрать сеть WiFiOBD и ввести данные: IP Адрес, маску подсети. Дальше настраиваем программу: открываем ее и заходим в настройки. Затем нужно установить соединение с машиной.

Как провести диагностику автомобиля с помощью смартфона своими руками

Александр Навагин
20 Фев 2017, 16:30

1.
Что нужно для диагностики автомобиля со смартфона
2.
Как подключиться к бортовому компьютеру автомобиля со смартфона
3.
Что можно продиагностировать со смартфона
4.
Показательное видео диагностики автомобиля с помощью смартфона

С тех пор, как автомобили начали оснащать бортовыми компьютерами, компьютерная диагностика стала одним из главных методов тестирования и оценки работы как отдельных систем и узлов, так и машины в целом. На станциях техобслуживания для проведения осмотра используется специальное оборудование, которое подключается к бортовому компьютеру и передает данные на обычный ПК или ноутбук. Однако провести диагностику автомобиля можно и без посещения СЦ, с помощью смартфона.

Для компютерной диагностики авто, каждый современный автомобиль оснащается специальным сервисным интерфейсом OBD. Он представляет собой специальный трапециеподобный коннектор, расположенный в салоне. Согласно стандартам, он должен находиться в районе приборной панели, на расстоянии не более 40 см от руля, и может иметь крышечку. Существует два поколения интерфейса: OBD и OBD-II. Последним оснащаются американские машины, выпущенные после 1996, «японцы» новее 2004, европейские бензиновые авто с 2001, и дизельные — с 2004 года.

В более старых машинах, а также авто, произведенных в других регионах, могут использоваться как OBD, так и OBD-II интерфейсы. Уточнить стандарт можно в руководстве по эксплуатации, на шильдике или наклейке под капотом.

OBD 2 на OBD

Что нужно для диагностики автомобиля со смартфона

Чтобы осуществить диагностику авто самостоятельно нужны смартфон (или планшет) оснащенный Bluetooth, и специальный адаптер. Последний имеет небольшую цену (в Китае можно заказать от 5 долларов). Он вставляется в сервисный разъем автомобиля и связывается со смартфоном по Bluetooth. Менее распространены адаптеры, использующие технологию Wi-Fi Direct. Стоит предупредить, что дешевые передатчики, надолго оставленные в порте OBD при выключенном зажигании, могут разряжать аккумулятор в попытках найти устройство для соединения (смартфон, планшет, ноутбук). Наиболее популярные и универсальные адаптеры OBD-II работают на базе чиспета ELM Electronics ELM327 (стоят немало) и его китайских копий (намного доступнее).

ELM327

Со стороны смартфона для проведения диагностики автомобиля требуется специальное приложение, расшифровывающее сигналы диагностического адаптера. Один из вариантов для работы с OBD-II – «OBD Авто Доктор», доступный для Android и iOS. Еще одна бесплатная программа — TorqueLite. С OBD 1 поколения сложнее: на смартфоны приложений мало, они зачастую платные и не всегда поддерживают все функции, так что для диагностики придется использовать ноутбук или планшет с Windows (на него софта больше).

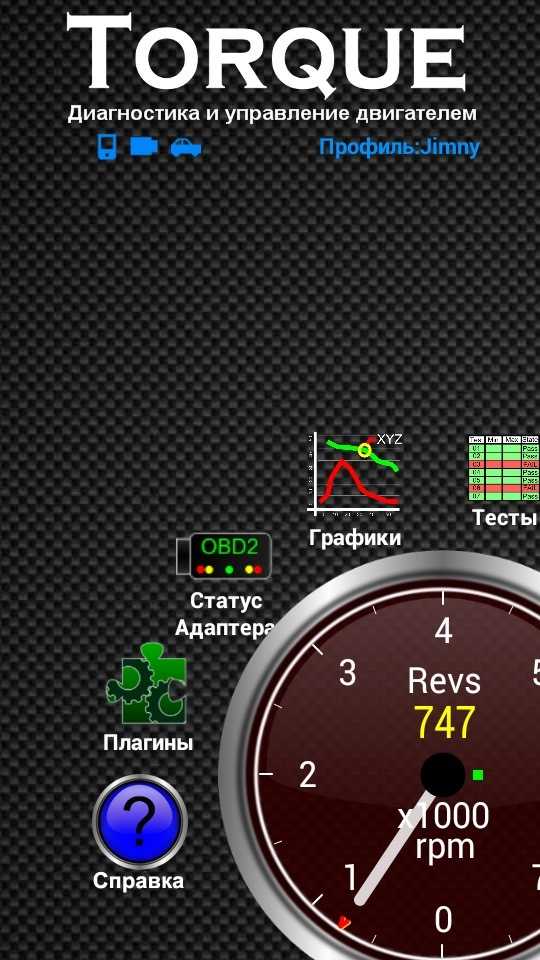

TorqueLite

Перед покупкой адаптера стоит убедиться, что для него имеются программы в Google Play/AppStore. Как уже было сказанно, наиболее распространены передатчики на чипе ELM327 и его клонах. Под них приложений больше всего. Искать нужную программу в магазине удобно именно по модели чипа в адаптере.

Как подключиться к бортовому компьютеру автомобиля со смартфона

Подключение автомобильного БК к смартфону желательно осуществлять на запущенном двигателе. Необходимо установить программу на смартфон, вставить адаптер в сервисный разъем, завести машину. Затем необходимо включить Bluetooth и осуществить поиск устройств. Адаптер может иметь имя с аббревиатурой scan, obd, elm или другое. К нему нужно подключиться. Если требуется код сопряжения, обычно это 1111 или 1234, если дрругое не сказано в инструкции к адаптеру или его описании на сайте.

После того, как соединение установлено, нужно запустить программу диагностики. Может потребоваться выбор устройстав Bluetooth, с которым осуществелно сопряжение.

Что можно продиагностировать со смартфона

Программы для диагностики автомобиля со смартфона обладают широкой функциональностью, и теоретически позволяют работать с любыми командами бортового компьютера. Все ограничивается только умениями разработчиков приложения. Базовая функция — работа с показателями БК в режиме реального времени. Приложение может отслеживать скорость и обороты двигателя, температуры, давление, считывать показания датчиков. Также среди параметров, получаемых по OBD на смартфон — мощностные показатели двигателя, тяга, крутящий момент, время разгона 0-100, расход топлива. Информация, в зависимости от конкретного приложения, может выводиться в текстовом виде или графиком.

OBD Авто Доктор

Некоторые приложения способны выводить коды ошибок двигателя и других систем в расшифрованном виде. В таком случае можно узнать, почему горит лампочка CheckEngine и как исправить неполадку. Также имеется возможность стереть ошибку из памяти, чтобы погасить этот индикатор. Наиболее продвинутое ПО для диагностики автомобиля со смартфона имеет и консольный интерфейс позволяя вводить коды команд вручную. В умелых руках с ними можно расширить диагностические возможности смартфона, но для новичка это непросто.

В статье приведены только базовые возможности, которые поддерживаются большинством современных автомобилей. Полные возможности зависят от модели авто и программы. Специальное ПО для маcтеров имеет больше возможностей, но оно сложнее и платное.

Показательное видео диагностики автомобиля с помощью смартфона

Теги: Полезная информация

Как с помощью телефона диагностировать индикатор «проверить двигатель» вашего автомобиля

Проблемы с автомобилем никогда не бывают забавными.

Но информация — это сила, и она может означать разницу между тем, когда ваш автомобиль не будет на ходу в течение нескольких дней, пока вы ждете ремонта, или потенциальной возможностью быстро починить автомобиль самостоятельно и быстро вернуться на дорогу.

Современные автомобили хорошо понимают, когда что-то не так, и обычно включают страшную лампочку проверки двигателя, чтобы предупредить вас.

Но почему горит этот свет?

Теперь вы можете узнать это еще до того, как пойдете к механику. С помощью правильного инструмента ваш смартфон может общаться с автомобилем и сообщать вам об этом.

Войдите в BlueDriver Pro.

Не забудьте отключить ключ BlueDriver, когда закончите!

Adrian Kingsley-Hughes

Примечание : У меня уже несколько лет есть ключ BlueDriver, и более новые версии выглядят немного иначе, но функционально они одинаковы.

Это крошечный ключ Bluetooth от Lemur Vehicle Monitors — это диагностический сканер OBD2 и считыватель кодов, который подключается к порту бортовой диагностики (OBD) автомобиля и может использоваться для считывания кодов неисправностей, а также для просмотра данных о состоянии вашего автомобиля в режиме реального времени. двигателя, трансмиссии и других систем.

Процесс очень прост.

Вы покупаете ключ BlueDriver, загружаете приложение для iOS или Android, подключаете его к своему смартфону, а затем подключаете его к OBD-порту вашего автомобиля и начинаете считывать данные.

Первое препятствие, с которым сталкиваются многие люди, это найти порт бортовой диагностики своего автомобиля. Обычно он находится под приборной панелью или бардачком.

Если вы не можете найти его, вы можете проверить руководство пользователя или найти ответ в Google.

Здесь я подключаю BlueDriver к Kia Stonic 2021 года выпуска. У этой машины нет проблем (на данный момент!), но я буду использовать ее в качестве примера для этого обзора.

Сначала я играю в «Охоту на порт OBD».

Найдите порт OBD… оооо, подсказка.

Адриан Кингсли-Хьюз/ZDNet

Вот оно!

Adrian Kingsley-Hughes

Когда порт найден, я подключаю BlueDriver к порту.

Ключ BlueDriver подключен к порту OBD.

Адриан Кингсли-Хьюз

Теперь я могу переключиться на приложение и начать собирать данные.

Приложение BlueDriver.

Скриншот/Эдриан Кингсли-Хьюз

Live Data может дать доступ ко всей информации о системах автомобиля.

Параметры Live Data BlueDriver.

Скриншот/Адриан Кингсли-Хьюз

Приложение позволяет отображать данные в виде графиков различными способами.

Графики текущих данных.

Скриншот/Адриан Кингсли-Хьюз

Live Data в действии.

Adrian Kingsley-Hughes

Если на автомобиле горит индикатор проверки двигателя, программное обеспечение BlueDriver может показать вам, что это за код неисправности, и, кроме того, оно может предоставить вам информацию о том, когда автомобиль выдал это предупреждение, называемое данными стоп-кадра. — ценная информация при попытке диагностировать проблему.

Стоп-кадр покажет эти данные, если произошел инцидент.

Скриншот/Адриан Кингсли-Хьюз

Мощная функция BlueDriver Pro заключается в том, что вы получаете бесплатные обновления и не платите за доступ к информации о вашем автомобиле.

Проверка обновлений BlueDriver. Обратите внимание, что он должен быть подключен к припаркованному транспортному средству.

Снимок экрана/Адриан Кингсли-Хьюз

Вы также можете получить доступ к отчетам о ремонте с подробным описанием возможных исправлений для кодов неисправностей, но эта функция, похоже, недоступна в Великобритании, поэтому я не смог ее протестировать, хотя вот пример сформированного отчета. (PDF)

Ключ BlueDriver также может дать вам информацию о том, как сбросить индикатор масла на приборной панели (после замены масла, а не только для того, чтобы индикатор погас!), Системе контроля давления в шинах (TPMS) или индикатор батареи.

Экран служебной информации.

Скриншот/Адриан Кингсли-Хьюз

О, и не забудьте отключить BlueDriver, когда закончите!

У меня есть доступ к нескольким различным инструментам для сканирования автомобилей, и я часто выбираю Lemur’s BlueDriver. Он быстрый и простой в использовании, и я могу держать его в перчаточном ящике, поэтому я готов диагностировать любые проблемы, с которыми я сталкиваюсь в своей машине или у моих друзей и семьи.

Часто задаваемые вопросы

Избранные обзоры

Сделай сам — автодиагностика автомобиля с помощью смартфона

Ваш автомобиль и вы

Многие считают автомобиль роскошью, но в напряженном графике современной жизни он является частью повседневной необходимости . Общественный транспорт может оказаться недостаточным для того, чтобы добраться до всех мест, куда мы хотим попасть, и в нужное время. Отсюда и потребность в личном транспорте. Тем не менее, автомобили необходимо регулярно проверять и обслуживать, чтобы они были в отличной форме, а также работали оптимально. Некоторые проверки автомобиля могут быть выполнены физическим лицом без посещения автосервиса. Для большего удобства большинство современных автомобилей оснащены бортовыми диагностическими системами (OBD). Подключив устройство к автомобилю, а затем к смартфону, вы сможете эффективно определить, что не так, а в большинстве случаев и исправить. OBD2 используется для определения наиболее типичных причин проблем с автомобилем.

Важнейшим компонентом автомобиля являются тормозные колодки. Это потому, что он может замедлить движущийся автомобиль и тем самым гарантировать безопасность водителя, пассажиров и других лиц. Поэтому тормоза должны соответствовать самым высоким стандартам при производстве. Смартфоны могут использоваться для диагностики всех действий, происходящих в автомобиле. Это варьируется от тормозных колодок до расхода топлива и экономии, и даже всего двигателя. Легко диагностировать автомобильную систему с помощью смартфона. Шаги не сложные. Все, что нужно, это OBD-устройство и смартфон. Устройства OBD поставляются в версиях Bluetooth и WiFi.

Bluetooth-версия бортовой диагностики (OBD)

Bluetooth OBD обычно используется в смартфонах для диагностики проблем с автомобилем. OBD2 доступен в различных цветах. iCar1, iCar2 и iCar3 — это разные версии OBD-устройств. Они не сильно отличаются друг от друга. iCar2 является наиболее рекомендуемым. Некоторые утверждают, что у iCar3 есть проблемы со стабильностью и сбором данных в реальном времени. Bluetooth-версия iCar2 отлично подходит для телефонов Android. Однако это не работает должным образом с IOS, iPhone и iPad, поскольку Apple еще не синхронизировала свой Bluetooth с iCar2. Если у вас есть эти продукты, вам следует приобрести версию с WiFi, и она будет отлично работать с вашими продуктами Apple.

Использование iCar2

Идеально подходит для телефонов и планшетов. Вы можете держать устройства на приборной панели во время вождения. Если вы хотите выявить проблему в двигателе вашего автомобиля, вы можете положить телефон на моторный отсек во время проверки. Вы также можете использовать ноутбук во всех ситуациях. Еще одним важным аспектом является отсутствие проблем с кабелями, поскольку вы используете Wi-Fi или Bluetooth.

Обычно iCar2 выполняет самодиагностику автомобилей, поддерживающих протокол OBD2. Сканер OBD2 имеет компактную конструкцию небольшого размера. Его можно подключить и никогда не отключать. Одно из самых больших преимуществ заключается не только в беспроводной связи, но и в том, что в нем не используются батареи. Адаптер питается от розеток диагностического размера. Вы можете проверить сканер OBD2 на своем телефоне, как только он будет подключен к автомобилю и подключен к вашему смартфону.

Диагностика автомобилей Ford

Например, в Ford Mondeo вы подключаете его к порту OBD. Включите зажигание. Это относится к версии Bluetooth, которая совместима с телефонами Android. Затем вы соединяете его со своим телефоном. Некоторые устройства поставляются с собственным паролем, который нельзя изменить. Вы также можете подключить устройство в приложении Torque. Как только телефон подключен к устройству OBD2, он начинает отображаться как приборная панель автомобиля. В FORD Mondeo приложение под названием FORScan лучше работает для диагностики проблем с автомобилем. Он дает много деталей об автомобиле FORD, которых нет в версии Torque.

OBD2 также подходит для Ford Focus. Он будет отображать неисправности в автомобиле, включая отказ топливного насоса. Подключив устройство OBD2 к FORD Focus, а затем проверив приложение Forscan, вы увидите марку автомобиля и сканирование всех различных модулей. Большинство модулей укажут на наличие ошибки в машине.

Например, в разделе DIC содержится информация о топливном баке. После завершения проверок вы можете очистить коды, щелкнув функцию в верхней части приложения FORScan.
