Компьютерная диагностика семейства автомобилей Нивы Шевроле проводится для определения кодов неисправности (кодов ошибки), а так же чтобы получить его расшифровку, для дальнейшего ремонта.

В данном материале рассказано о принципах компьютерной диагностики автомобилей Chevrolet Niva. После изучения статьи вы научитесь самостоятельно проводить автодиагностику без обращения в автосервис.

Автор сайта elm327-obd2.ru

1. Автодиагностика Нива Шевроле выполняется двумя основным методами:

1

Самодиагностика, с помощью бортового компьютера

2

Через диагностический разъем OBD

Внимание:

На Нивах (21230 и др.) с годом выпуска 1990-2002 включительно самодиагностика основывалась на разъеме OBD1 (GM12), а с 2002 года авто выпускающиеся, как Шевроле Нива оснащались современными ЭБУ уже с OBD2 разъемом. От разъема зависит выбор автодиагностического оборудования и программ.

2. Подходящие сканеры для Нивы шевроле

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 — для ЭБУ с CAN шиной и VAG KKL и K-Line «шнурки» для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

  • Scan Tool Pro;
  • DELPHI DS150E;
  • ELM327 Wi-Fi;
  • EasyDiag 3.0;
  • Scanmatik 2;
  • Launch X431 Pro.

Важным аспектом проведения автодиагностики является тип и марка ЭБУ (электронного блока управления, ECU). На Нивах они различаются и зависят от года и экологического класса авто.

Обычно стоят ЭБУ марки Bosch и встречаются со следующими каталожными номерами:

  • 21230-1411020-10-0 – контроллер BOSCH MP7.0
  • 21230-1411020-30-0 – контроллер BOSCH M7.9.7+ E3
  • 21230-1411020-40-0 – контроллер BOSCH M7.9.7+E4
  • 21230-1411020-90-0 – контроллер BOSCH M7. 9.7+AC

Информацию о типе контроллера и прошивке, которая на нем установлена, можно найти на наклейке на корпусе самого блока управления.

Определение кодов неисправности на Ниве Шевроле

1

Для считывания кодов неисправности через систему и разъем «OBD1» потребуется отсоединить проверочный коннектор, который расположен под приборной панелью, а далее следовать инструкции по выполнению самодиагностики.

Самодиагностика через «OBD1»

На Ниве Шевроле в блок ECM с контроллером BOSCH встроена самодиагностика, которая определяет и расшифровывает неисправности в электрических цепях. ECM выявляет проблему, далее загорается «Check Engine» — идентифицируется наличие ошибки, затем код неисправности сохранятся в памяти, и выводит на приборную панель.

Загорелся Check Engine на Ниве Шевроле?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Читать статью о Check Engine

2

Для проверки кодов ошибок в новой диагностической системе через разъем «OBD2» применяются специализированное диагностическое оборудование (автосканеры или адаптеры).

3

Для диагностических систем управления двигателем необходимо использовать специализированные сканеры или мотор-тестеры.

Обзоры диагностических сканеров для Нивы Шевроле

Читай подробные статьи по обзору сканеров для диагностики автомобилей, в том числе и для Нивы Шевроле.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Читать обзоры OBD2 сканеров

4

Для диагностирования системы контроля токсичности выхлопных газов и управления работой двигателя применяется цифровой вольтметр с высоким входным сопротивлением, поэтому он и не повлияет на работу проверяемой электроцепи.

1 шаг

Определить, где находится OBD2 разъем

  • С 1990-1994 г.в оснащены разъемом OBD1 (GM12) — 12 PIN.
  • С 1995 года авто выпускаются с OBD2 разъемом — 16 PIN.

От вида разъема зависит и его местоположение. Изучить данный вопрос можно в статье: «Расположение диагностического разъема у Нивы Шевроле»

1 шаг

2 шаг

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Нивы Шевроле зависит от разъема, а так же от нужд диагноста / владельца авто.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Нивы Шевроле»

3 шаг

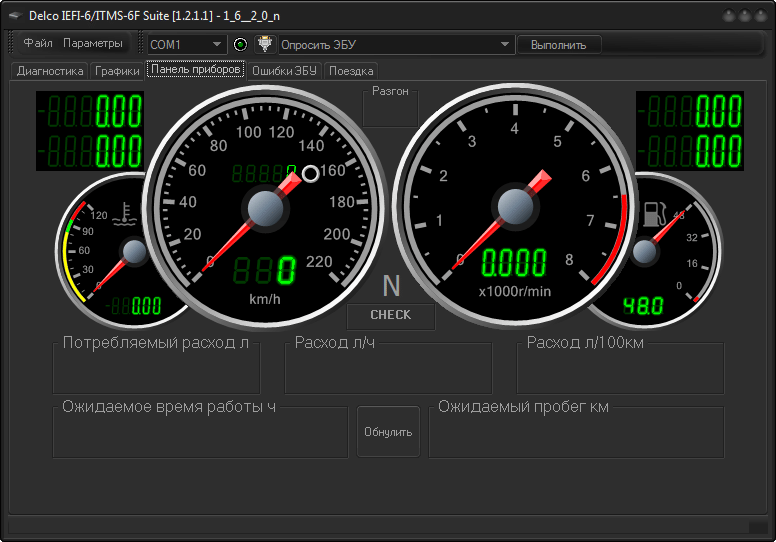

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

3 шаг

4 шаг

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим сканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

5 шаг

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Нива Шевроле»

5 шаг

6 шаг

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

7 шаг

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

7 шаг

Scan Tool Pro — бюджетный мультисканер для Chevrolet Niva

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе Chevrolet Niva.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Узнать подробнее

4. Диагностика двигателя и ЭБУ у Шеви Нива (ВАЗ 2123)

Диагностика двигателя сложный процесс, требующий теоретических и практических знаний. В 90% случаях для определения неисправностей требуется выполнить сканирование авто на ошибки через OBD2 разъем, воспользовавшись пошаговой инструкции изложенной в данном материале.

Для более детальной диагностики двигателя и ЭБУ, а так же для изучения технических вопросов, рекомендуется изучить документацию, которая, как правило, индивидуальна и зависит от контроллера BOSCH.

Примеры PDF документация для систем управления двигателем c электронно — управляемой дроссельной заслонкой под нормы токсичности:

5. Диагностика АБС на Ниве Шевроле

Проверка электрических цепей и диагностика ABS проводится двумя способами и так же зависит от вида разъема (OBD1 или OBD2).

  • Проводят проверку ABS специальным прибором-тестером «CONSULT» от фирмы Nissan.
  • Второй способ проверки АБС – подключение адаптера к OBD разъему или по K-Line, по инструкции описанной выше.

Подключение адаптера к OBD1

Для подключения адаптера к OBD1 (12 pin) используют переходник 12 pin на 16 pin или делают его самостоятельно согласно схеме, представленной в разделе «Диагностический разъем на Ниве Шевроле»

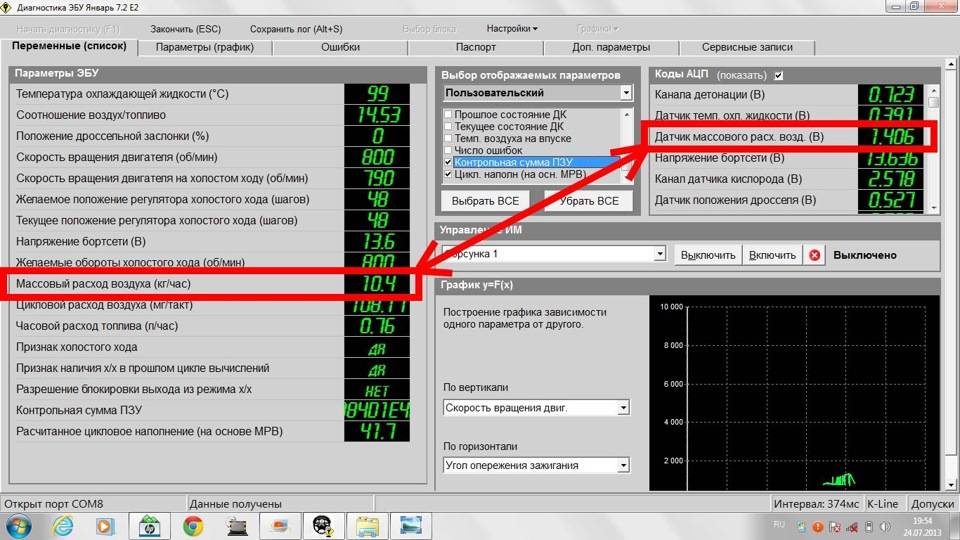

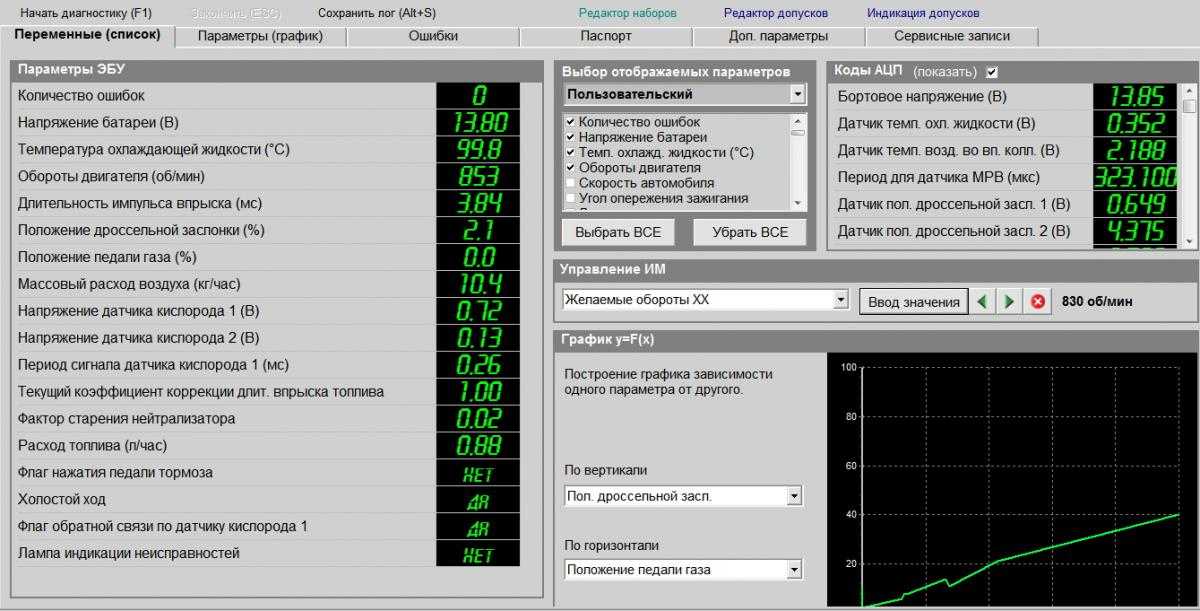

6. Параметры диагностики Шевроле Нива

Нормативные значения показатели ЭБУ (контроллера) на автомобилях зависят от установленного ЭБУ. Значения можно посмотреть в технической документации или на профильных форумах, а так же спросить в комментариях к данному материалу.

Пример нормативных значений параметров для автомобилей Шеви-Нива ВАЗ-21214 с контроллером Bosch MP7.0Н представлен в таблице (Режим холостого хода (все потребители выключены).

ПараметрЗначение
Частота вращения коленвала об./мин.840 — 850
Жел. обороты ХХ об./мин850
Время впрыска, мс2,1 — 2,2
УОЗ гр.пкв.9,8 — 10,5 — 12,1
Массовый расход воздуха кг/час.11,5 — 12,1
Положение РХХ, шаг43
Интегральная составляющая поз. шагового двигателя, шаг127
Коррекция времени впрыска по ДК127-130
Каналы АЦП ДТОЖ0,449 В/93,8 грд. С
ДМРВ1,484 В/11,5 кг/ч
ДПДЗ0,508 В /0%
Д 020,124 — 0,708 В
Д дет0,098 — 0,235 В
Режим3000 об/мин.
Массовый расход воздуха кг/час.32,5
ДПДЗ5,1%
Время впрыска, мс1,5
Положение РХХ, шаг66
U ДМРВ1,91
УОЗ гр.пкв.32,3
