Технические характеристики экскаватора-погрузчика

Экскаватор-погрузчик (ЭП) – универсальная землеройная техника, применяемая в строительстве, уборке города, ландшафтных работах, добывающих отраслях и других сферах. Спецтехника оснащена экскаваторным и ковшовым механизмом. Отличается маневренностью, компактностью и высокой производительностью. Разберемся в видах и характеристиках экскаваторов-погрузчиков.

Общее устройство экскаватора-погрузчика

Появилась техника в 1954 году. Идею установить два рабочих органа на одну спецтехнику пришла основателю компании JCB Джозефу Сирилу Бэмфорду. Первая модель JCB Mk I быстро завоевала популярность.

Современные экскаваторы-погрузчики состоят из трех основных элементов:

База с шасси, обеспечивающая проходимость практически по любому грунту.

Навесное оборудование экскаваторного типа, установленное на задней части техники.

Фронтальный или передний ковшовый погрузчик.

В роли базы применяются серийные трактора, уникальные шасси или небольшие погрузчики. Дополнительно техника может иметь жесткую или шарнирно-сочлененную раму. Любая машина комплектуется гидравлическим оборудованием и системой управления навесным оборудованием в виде джойстика или рычагов.

Экскаваторы одноковшовые часто оборудованы функцией смены рабочего органа на грейфер, молот или другие элементы. Они имеют дополнительные опоры (аутригеры). В ряде моделей стрела выступает в роли манипулятора.

Погрузочное оборудование выполняется в виде стандартного ковша, варианта с зубьями, отвалами, вилками, крюком и другими элементами. Привод экскаватора-погрузчика – гидравлический.

Виды экскаваторов-погрузчиков

Технические характеристики экскаватора-погрузчика зависят от его подвида. Классифицируют технику по следующим параметрам:

Грузоподъемность: легкие (до 2 т), средние (до 4 т), тяжелые (до 10 т) и большегрузные (свыше 10 т).

Тип шасси техники: колесные или гусеничные.

Объем рабочих элементов: многоковшовые, одноковшовые.

Направление разгрузки: фронтальная, задняя или боковая.

Тип рамы: сочлененная, жесткая и техника класс «мини-погрузчики».

Количество управляемых осей: одна передняя ось (стандартная комплектация), ходовая часть со способностью передвигаться «след в след», рулевое управление с режимом «крабового» хода.

Возможность замены дополнительного оборудования. Большая часть техники позволяет быстро заменить рабочий орган.

Выбирается вид экскаватора-погрузчика в зависимости от сферы применения. Пневмоколесные варианты хороши для общестроительных работ. Для мягкого или зыбкого грунта выбирают гусеничные варианты. Также модели подбираются по мощности, продуктивности, количеству навесного оборудования и типу его смены.

Легкие экскаваторы-погрузчики с грузоподъемностью до 2 тонн часто встречаются в работах по благоустройству города и вывозу мусора. Большегрузные модели незаменимы на крупных строительных объектах, на предприятиях по добыче полезных ископаемых.

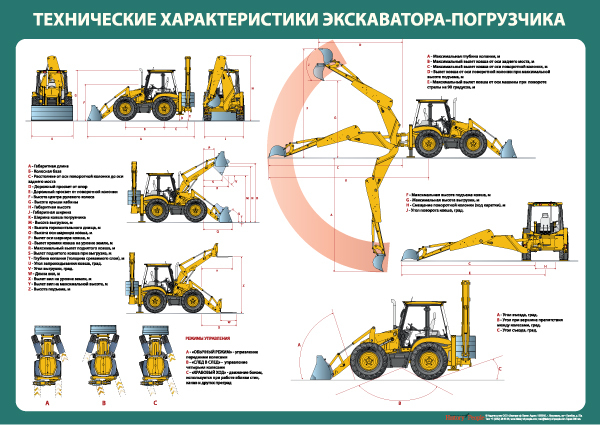

Технические характеристики экскаваторов-погрузчиков

К основным характеристикам экскаватора-погрузчика относят:

Мощность двигателя техники. Средние показатели – 70-100 л.с.

Эксплуатационная масса ЭП – не больше 12 т.

Объемы ковша экскаватора – не больше 0,5 м³.

Размеры погрузочного оборудования – 1,0-1,3 м³.

Грузоподъемность от 2 тонн.

Погрузочная высота – до 5 м.

Предельная глубина копания – 2-3 метра.

Меньшими техническими характеристиками обладают маленькие экскаваторы-погрузчики. Их арендуют или покупают для работы в ограниченном пространстве, где не требуется большая грузоподъемность ковшового, экскаваторного оборудования.

Области применения экскаваторов-погрузчиков

Экскаваторно-погрузочная техника способна выполнять следующие виды работ:

Погрузка, выгрузка и перевозка сыпучих грузов с разным размером фракции.

Планирование строительных площадок с выравниванием грунта.

Подготовка подъезда к объекту в условиях отсутствия дорог.

Рытье траншей, котлованов для различных задач.

Рытье цилиндрических отверстий с диаметром от 30,5 до 60 см для монтажа свай, столбов.

Технические характеристики экскаваторов-погрузчиков и его возможности позволяют применять технику на строительных площадках с узкими подъездными путями, объектах ЖКХ, включая уборку снега, ремонтные работы на теплосети. А также вызывать технику для проведения работ на приусадебных участках в процессе благоустройства цветников, сада, газона.

Критерии выбора ЭП для разных видов работ

При выборе экскаватора-погрузчика учитывают такие технические характеристики: условия эксплуатации, интенсивность работы и тип. Обращают внимание на тип грунта, поверхности, по которым будет ездить экскаватор-погрузчик. Так, для сложной или зыбкой почвы выбирают гусеничные машины. Для городской среды или при наличии дороги, подъезда к объекту заказывают колесную технику, которая может доехать до места работы своим ходом.

Затем, анализируют характеристики экскаваторов-погрузчиков, где обращают внимание на следующие параметры:

Тип и характеристики двигателя. От мощности мотора зависит плавность работы гидравлического оборудования. Она же влияет на объем работы, которую техника выполняет за один цикл. Так, мощность двигателя итальянского погрузчика New Holland B100B – 97 л.с., а у отечественного варианта ЧЛМЗ – 95 л.с.

Тип привода. Важно, чтобы у техники был полный привод. Он дает максимальную производительность техники на любом грунте, включая сложный. Модели с задним приводом подходят для работ в городской среде. Они стоят дешевле полноприводных погрузчиков.

Вариант трансмиссии и рулевого управления. Механическая трансмиссия расходует меньше топлива и обладает хорошей управляемостью. Но с автоматическим вариантом машинисту не приходится отвлекаться на переключение передач, он может полностью сконцентрироваться на работе.

Гидролиния. От нее зависит функциональность техники. Так, однопоточная гидравлическая линия со скорость потока от 151 л/мин, с рабочим давлением в 210 бар позволяет использовать различное навесное оборудование.

Все технические характеристики экскаватора-погрузчика указывают в техпаспорте. Узнать подробности можно у производителя или продавца спецтехники. Для аренды техники важно понимать, какие характеристики, на что влияют и учитывать их при выборе модели.

Основные производители ЭП

Помимо характеристик экскаваторов-погрузчиков, при выборе техники обращают внимание на производителя. В России ЭП выпускаются на заводах «Тверской трактор», «Липецкий трактор», «Ковровский электромеханический завод». В Белоруссии – «МТЗ», «Амкодор», «БЗГТ». Среди зарубежных брендов за качество техники выделяют JCB, Caterpillar, Terex, Case, Volvo, Bell и китайские погрузчики SDLG, XCMG.

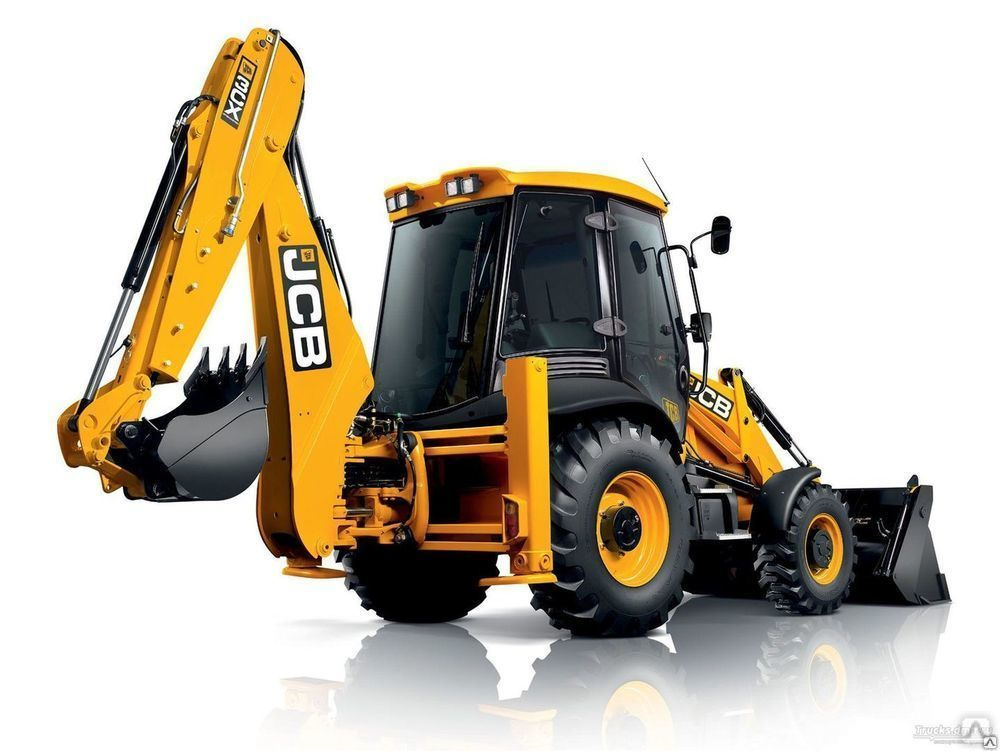

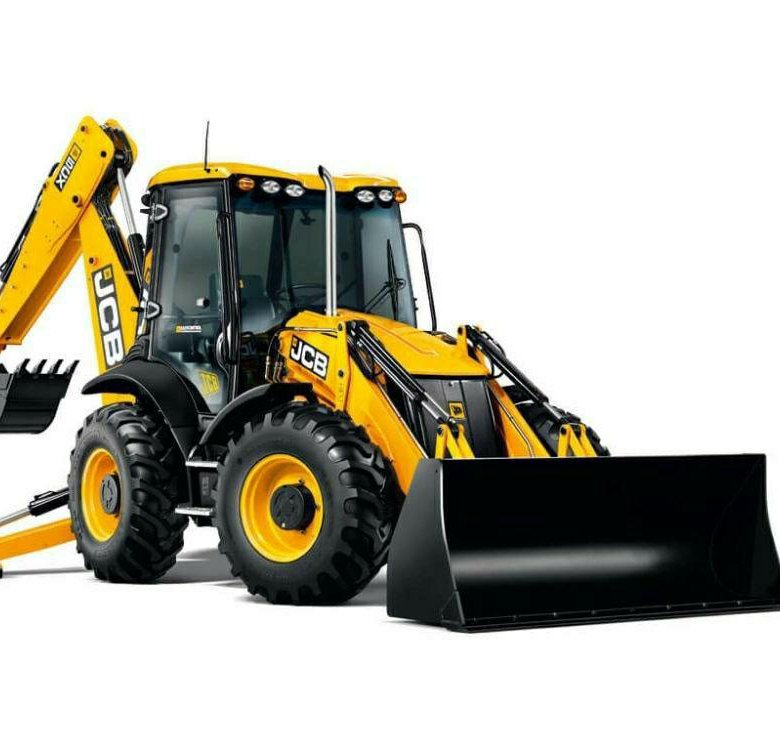

Экскаватор-погрузчик JCB 3CX, технические характеристики

Экскаватор-погрузчик JCB 3CX это колесная техника широкого предназначения, которая выпускается, пожалуй, известным всем производителем различной спецтехники J.C.Bamford Excavators Ltd, также известной как JCB. Разработки JCB 3CX шли 3 года. Последний завершающий этап для экскаватора-погрузчика включал в себя около 600 различных тестирований и испытаний, с которыми техника полностью справилась.

Содержание:

Технические характеристики;
Двигатель;
Модификации;
Заключение.

Брошюра по JCB 3CX
(PDF, 7 Мб, на русском)

Брошюра по навесному оборудованию
(PDF, 7 Мб, на русском)

Технические характеристики JCB 3CX

Габаритные размеры:

Конструкционная длина экскаватора- 5620 мм.
Полная ширина – 2360 мм.
Высота по кабине – 2780 мм.
Полная высота – 3610 мм.
Наименьший дорожный просвет под опорой – 370 мм.
Наименьший дорожный просвет под ковшом – 500 мм.

Эксплуатационная мощность	63 кВт
Эксплуатационная масса	7370 кг
Максимальный объем ковша для копания	0,3 м³
Ширина ковша для копания (размер ковша JCB 3CX)	60 см
Максимальная глубина копания	4,24 м
Максимальный объем ковша для погрузки (фронтальный)	1 м³
Ширина ковша для погрузки	2,23 м
Максимальная скорость JCB 3CX	37 км/ч
Объем бака JCB 3CX	143 л
Максимальная грузоподъемность фронтального погрузчика JCB 3CX	1850 кг
Максимальная высота подъема груза фронтальным погрузчиком JCB 3CX	3,23 м

При создании 3CX производитель применил свои специальные технологии, которые позволили модели стать не только экономичной, но и более производительной. А именно экскаватор обладает следующими полезными функциями:

EcoRoad. Благодаря этой функции удельный расход топлива может снизиться до 25 процентов. Это объясняется использованием гидравлического трансформатора, имеющего блокировку.
EcoLoad. Данная функция позволяет задавать гидравлической системе необходимую скорость работы, которая также способствует улучшению тягового усилия на низких оборотах силового агрегата. Стоит отметить, что применяя в работе данную технологию, можно добиться довольно низкого расхода топлива.
EcoDig. Это технология включает себя гидравлическую систему, имеющую три насоса, которые при низких оборотах силового агрегата, способствуют повышению давления во всей гидравлической системе . Благодаря этому, вырастает эффективность машины и также снижается расход топлива на 15 процентов при выполнении копательных работ.
PowerSlide. В этой системе используется специальный гидравлический привод, позволяющий переместить заднюю навеску экскаватора по направляющей. Также для предотвращения высыпания грузов из ковша, машина оснащена компенсатором колебаний заднего навесного устройства, именуемый как SRS. Он содержит в себе один баллон сухого азота и гидроаккумулятор.

Двигатель JCB 3CX

На JCB 3CX устанавливается один из двух дизельных четырехцилиндровых силовых агрегатов, разработанных британским производителем Perkins. Модель 1004-42 используется практически на всех модифицированных версиях, тогда как 1004-40Т устанавливается лишь в модификацию JCB 3CX Contractor.

Тип устанавливаемого двигателя – рядный, дизельный.
Марка двигателя – 1004-40T.
Производитель двигателя – Perkins.
Количество цилиндров – 4.
Суммарный рабочий объем – 4 литра.
Номинальная мощность на выходе – 74.2 киловатта/1000 лошадиных сил (при 2200 об/мин).
Номинальная частота вращения коленчатого вала – 2200 оборотов в минуту.
Максимальный крутящий момент – 362 ньютона на метр (при 1700 об/мин).
Диаметр цилиндра – 103 миллиметра.
Тип системы охлаждения – жидкостная.
Тип системы впрыска – прямой впрыск топлива.
Тип системы запуска – электрический стартер.
Тип турбонадува – газотурбинный с охлаждением надувочного воздуха.
Наименьший расход топлива за один рабочий час – 6.8 литров.
Наибольший расход топлива за один рабочий час – 8.3 литров.

Модификации JCB 3CX

За все годы производства 3CX было выпущено пять основных модифицированных версий экскаватора-погрузчика (остальные являются лишь вариацией):

Модификация JCB 3CX. Является стандартной моделью, которая имеет фиксированную рукоятку.
Модификация JCB 3CX Sitemaster. В данной версии имеется рукоятка телескопического типа.
Модификация JCB 3CX Contractor. Является самой мощной версии среди всей линейки 3CX. Это объясняется установленным дизельным двигателем с системой турбонаддува, благодаря чему максимальная мощность агрегата была повышена ровно до сотни лошадиных сил. Также в данной модификации установлена телескопическая рукоятка.
Модификация 3CX Super. В этой версии была изменена подвеска, колеса передней оси были увеличены, а также появилась возможность управлять поворотами задних колес, что существенно повышает маневренные качества машины. При повороте колес передней оси, задние колеса поворачиваются в противоположную сторону.
Модификация Pothole Master. Отличается от предыдущих наличием другого навесного оборудования, а именно фрезеровочного оборудования планировочного типа и ковша со специальной щеткой. Данная версия служит для проведения ремонтных работ дорожных участков, а также их обслуживания.

Заключение

Выпуск данной машины начался в Великобритании в 1980 году и продолжается по настоящее время. Модель JCB 3CX популярна в проведении землеройных и погрузочных работ, так как имеет довольно высокую производительность, большую грузоподъемность, удобное переключение всех передач и усовершенствованную гидравлическую систему.
Британские специалисты смогли достигнуть оптимальные показатели эффективности и окупаемости, которые в этом классе стали рекордными. Было применено большое количество современных технологий, которые положительно отразились на экологичности и экономичности силовой установки.

JCB 3CX выполняет такие виды работ, как создание насыпей грунта и других сыпучих материалов; перемещение различных материалов; погрузка и разгрузка; разравнивание рабочей территории, а также ее очистка от снега или же от производственного мусора; рытье траншей и котлованов любой глубины; планировка рабочей площадки; выемка грунта; разрушение бетонных и железобетонных объектов; вскрытие асфальтированного слоя дорожных участков и многое другое.

Как безопасно поднимать грузы с помощью экскаваторов и экскаваторов-погрузчиков

Землеройные машины являются экономически эффективными погрузочно-разгрузочными машинами, но есть ряд нюансов в оборудовании и настройке, которые должны понимать операторы

18 апреля 2014 г.

Бекки Шульц убедитесь, что под машиной имеется прочная опора, способная выдержать ее вес. Это максимизирует как стабильность, так и его грузоподъемность.

Использование экскаваторов и экскаваторов на строительной площадке для подъема и укладки тяжелых строительных материалов экономит время и деньги, но безопасное выполнение работы требует особого внимания.

«В игру вступают различные факторы, — говорит Кевин Хершбергер, старший специалист по экскаваторам-погрузчикам компании Caterpillar. и управляемость машины, уровень квалификации оператора, состояние подъемного механизма и устойчивость машины, и это лишь некоторые из них».

1. Очень важно убедиться, что машина рассчитана на нагрузку.

Превышение грузоподъемности машины может привести к задержке проекта, если машина не сможет выполнить подъем, а также машина может стать неустойчивой, создавая опасность.

Интерпретируйте неожиданности в таблице подъема экскаватора, чтобы безопасно размещать большие грузы

«Нестабильность является очевидной проблемой, поскольку опрокидывание может привести к травме или повреждению машины, площадки или полезной нагрузки — все это дорого обходится», — говорит Кэти. Пуллен, менеджер по маркетингу бренда экскаваторов-погрузчиков Case. «Подъем этого дополнительного груза также создает нагрузку на машину, что может привести к проблемам с техническим обслуживанием или сбоям».

Перегрузка обратной лопаты или экскаватора для подъема также может повредить рабочую площадку и/или груз. «Кроме того, вы должны учитывать время простоя и затраты на ремонт», — отмечает Филипп Биссон, менеджер по маркетингу бренда экскаваторов Case Construction Equipment. «В конце концов, оно того не стоит».

«Правильная машина обеспечивает достаточный подъем и вылет, чтобы разместить материал там, где это необходимо, — говорит Луанн Хауснер, менеджер по маркетингу экскаваторов-погрузчиков John Deere Construction & Forestry, — сохраняя при этом стабильность и контроль в любое время».

2. Убедитесь, что операторы хорошо обучены чтению графиков подъема машин, которыми они управляют.

Даже машина с максимальной грузоподъемностью, достаточной для подъема груза, может быть перегружена в большей части рабочего диапазона стрелы.

«Диаграммы грузоподъемности могут сбивать с толку, когда они показывают несколько цифр на странице, отображающих изменения предельных значений веса по дуге подъема или когда грузы вращаются относительно осевой линии машины», — говорит Рэй Петерсон, основатель VISTA Training. «В случае некоторых гусеничных экскаваторов грузоподъемность от конца звездочки ходовой части до конца натяжителя может незначительно отличаться. И это [грузоподъемность] всегда будет зависеть — как для гусеничных экскаваторов, так и для экскаваторов-погрузчиков с резиновыми шинами — при подборе груза за борт».

Производительность машины постоянно меняется в зависимости от того, где находится стрела в рабочем диапазоне. В таблице грузоподъемности производителя оборудования указана безопасная грузоподъемность при различных углах наклона стрелы, высоте подъема и радиусах поворота.

Груз может быстро выйти из-под контроля, если не соблюдаются схемы подъема. «Например, груз, который можно безопасно перемещать непосредственно за машиной, может оказаться небезопасным, если оператор отклонится в сторону», — отмечает Хершбергер.

«Подъем за борт экскаватора-погрузчика или вращающегося экскаватора изменяет точку равновесия», — объясняет Петерсон. «Это, наряду с удлинением груза дальше от центральной точки опрокидывания, может привести к внезапной потере контроля над грузом».

«Обучение операторов возможностям их машин должно быть частью самого первого инструктажа, который они получают перед тем, как получить управление», — подчеркивает Биссон. «Владельцы оборудования также должны следить за тем, чтобы мощности машин были четко указаны или были доступны в машине для справки в течение дня».

Убедитесь, что операторы могут определить номинальную грузоподъемность в различных местах вокруг машины. «Зная эти пределы и условия, — говорит Хершбергер, — оператор может убедиться, что он настроен для маневрирования груза в зону повышенной безопасности».

3. Перед подъемом осмотрите машину, чтобы убедиться в отсутствии повреждений или других факторов, которые могут снизить грузоподъемность.

Проверьте окружающее пространство на наличие препятствий или опасностей в зоне подъема. «Помните о коммунальных услугах и других препятствиях наверху, которые могут присутствовать», — говорит Биссон.

4. Убедитесь, что машина установлена на устойчивой рабочей поверхности, как можно дальше от края ближайших котлованов.

«Учитывайте состояние грунта перед подъемом и наличие незакрепленного материала под машиной», — говорит Кент Пеллегрини, специалист по применению продукции для экскаваторов компании Caterpillar.

При подъеме с помощью экскаватора всегда поднимайте гусеницы за направляющий конец и убедитесь, что машина установлена на устойчивых гусеницах, без пустот или мягкого грунта под ней. Это может привести к раскачиванию машины.

«Материал, созданный под передними направляющими колесами, помогает поддерживать ровную поверхность подъема, если почва мягкая», — предлагает Пеллегрини.

Конечно, лучше избегать мягких грунтов под ногами, если это возможно.

«Будьте осторожны во влажной среде, — добавляет Биссон, — особенно весной, так как оттепель может превратить в жидкость то, что в противном случае могло бы показаться хорошей рабочей поверхностью».

Если вам приходится работать под ногами с предельной устойчивостью, используйте маты, деревянные платформы или стальные пластины, чтобы обеспечить более прочную рабочую платформу.

«Обязательно иметь прочную опору, способную выдержать машину, — говорит Хауснер. В дополнение к очевидным проблемам безопасности может быть затронута грузоподъемность. «Машина на ровной поверхности будет иметь более высокую грузоподъемность, чем машина, расположенная на склоне. Мягкая или неустойчивая местность также может снизить грузоподъемность».

Если есть сомнения, выполните пробный подъем. «Поскольку подъем груза снижает устойчивость машины, особенно на склонах или мягком грунте, выполнение пробного подъема — отличный способ убедиться в устойчивости машины и возможностях гидравлики», — говорит Хауснер.

5. После того, как машина правильно установлена, ее необходимо настроить для обеспечения максимальной устойчивости и грузоподъемности.

«В случае экскаватора-погрузчика оба стабилизатора должны быть опущены вниз, чтобы шины немного приподнялись над землей», — говорит Кэти Пуллен, менеджер по маркетингу бренда экскаваторов-погрузчиков Case. «Смысл отрыва шин от земли состоит в том, чтобы устранить плавание или нестабильность, которые могут быть вызваны пневматическими шинами». Ковш погрузчика также следует поставить на землю для большей устойчивости.

Старайтесь не поднимать шины слишком далеко от земли, так как при этом поднимается центр тяжести машины и сужается площадь опоры выносных опор.

При работе на экскаваторе, оснащенном отвалом, для устойчивости отвал следует положить на землю. Также убедитесь, что установлены надлежащие противовесы.

«Если вам когда-либо приходилось работать с компактным экскаватором с убирающимися гусеницами, которые обычно не рекомендуется поднимать и размещать, важно помнить, что работать следует только с полностью выдвинутыми гусеницами, — говорит Пуллен. «Гусеницы следует вводить только для прохода через узкие места, и машину всегда следует использовать с выдвинутыми гусеницами».

6. Очистите территорию от рабочих.

«При подъеме материала на строительной площадке подрядчик должен убедиться, что все посторонние лица находятся вне радиуса поворота стрелы, чтобы защитить сотрудников от падающих предметов», — говорит Хауснер.

Биссон добавляет: «Единственный человек, рекомендованный в непосредственной близости, — это наблюдатель, который передает важную информацию оператору, и этот человек должен находиться вдали от лифта».

7. При выполнении подъема помните, что максимальная грузоподъемность машины всегда будет ближе к машине.

«Насколько позволяет строительная площадка, всегда держите груз близко к машине, когда вы ее перемещаете, а затем выдвигайте ее, чтобы поместить в нужное место, вместо того, чтобы выдвигать ее, а затем поворачивать», — советует Пуллен. «Этот метод обеспечит более стабильную работу».

8. Медленные движения — это стабильные движения.

«Медленные, преднамеренные движения во время подъема и размещения помогают обеспечить контролируемую операцию», — говорит Хершбергер.

9. При выборе такелажа для подъемника проверьте его грузоподъемность.

«Некоторые люди прикрепляют ремни для подъема, потому что они у них есть, но этот ремень может быть рассчитан только на 100 фунтов или 2500 фунтов. — и часть, которую они поднимают, составляет 3000 фунтов», — говорит Пуллен. «Всегда следите за тем, чтобы оснастка выдерживала нагрузку».

Такелаж также должен соответствовать применению.

«Например, небезопасно использовать цепи, предназначенные для транспортировки оборудования при подъеме грузов, — говорит Петерсон. «И цепи, используемые для подъема грузов, никогда не должны использоваться для привязывания транспортного оборудования». Нейлоновые стропы не следует использовать для захвата предметов, которые могут иметь острые края и могут повредить строп. «И наоборот, использование цепи для подъема связок арматуры не обеспечит такого же сопротивления скольжению для длинных стержней, как сцепка с двойной корзиной с нейлоновой перемычкой».

Поднимаемый материал часто определяет тип необходимой оснастки.

«Например, для захвата связок материалов, таких как арматура или различные типы труб, может потребоваться одинарная или двойная корзинная сцепка с использованием ленточных стропов, в то время как для подъема некоторых сборных железобетонных изделий может потребоваться многоточечное крепление с использованием цепей или проволочного троса с креплением на скобу. устройства или специальные зажимные инструменты», — объясняет Петерсон. «То, как каждый тип подъемного стропа крепится к грузу, а также к машине, выполняющей подъем, имеет решающее значение».

10. Узнать состояние такелажа.

«Такелаж необходимо осматривать перед каждым использованием, чтобы убедиться в отсутствии признаков повреждения или износа», — говорит Хершбергер.

См. раздел Информация о такелаже Общего каталога Crosby Group за 2014 год.

«Подходящее грузоподъемное оборудование, включающее фиксирующие крюки, помогает обеспечить безопасное перемещение груза», — говорит Хершбергер.

«На некоторых работах цепь просто прикрепляется к зубу ковша или к краю ковша», — комментирует Пуллен. «Будь то ремень или цепь, оснастка всегда должна быть правильно прикреплена к машине. В случае с экскаватором это означает, что он зацеплен за грузозахватную проушину на ковше или сцепке. Для экскаватора-погрузчика это означает, что он правильно прикреплен к подъемным крюкам на ковше погрузчика или к подъемной проушине (обычно это прикрепленный крюк с вилкой) на стреле обратной лопаты».

Способы крепления груза различаются.

«Все зависит от типа груза, а также от того, есть ли подъемная проушина с одной или несколькими точками», — говорит Пуллен. «Возьмите, к примеру, траншейный каток, [который] обычно поднимают в траншеи экскаваторы. На нем четыре точки подъема, и это шарнирно-сочлененная машина. Вы должны убедиться, что шарнирное сочленение заблокировано и что все четыре точки соединены так, чтобы он не наклонялся, не вращался и не раскачивался. Если вы поднимаете и размещаете поддон, убедитесь, что он правильно закреплен и закреплен.

«Итог: используйте все доступные точки подъема, чтобы обеспечить устойчивость груза, — советует она, — а затем убедитесь, что груз закреплен так, чтобы он не мог сместиться или развалиться во время подъема». ET

12. Также при необходимости примите меры предосторожности, чтобы свести к минимуму риск внезапных смещений при перемещении груза.

«Многие грузы должны быть снабжены одним или несколькими тросами, чтобы люди могли контролировать раскачивание и раскачивание груза, что может привести к нагрузкам, которые могут привести к перегрузке подъемного устройства или вызвать опрокидывание машины», — говорит Петерсон.

Знайте, сколько вы на самом деле поднимаете

Трудно оставаться в пределах грузоподъемности машины, если вы не знаете общий вес груза, который собираетесь поднять.

«Знание веса предметов, которые нужно поднимать краном, имеет решающее значение для безопасного процесса подъема», — говорит Рэй Петерсон, специалист по обучению VISTA. Он отмечает, что почти все материалы, доставляемые на стройплощадки, имеют вес, который можно получить у поставщика. «На некоторых сборных объектах может быть указан вес. Вес бетонных труб или оснований люков и стояков можно узнать у производителя или дистрибьютора».

Тем не менее, знание веса груза обычно является лишь отправной точкой. По словам Кента Пеллегрини из Caterpillar, при расчете общей массы груза необходимо учитывать конфигурацию машины. «При подъеме с помощью ковша и сцепки следует учитывать общий вес обоих и добавлять его к общему весу подъема, а также сверяться с диаграммой подъема производителя», — заявляет он. «При подъеме только с помощью соединителя вес соединителя должен быть добавлен к общему весу поднимаемого груза». Включите любые дополнения (например, гидравлические пальцы) или другие дополнения к передней части машины, которые могут изменить вес рукояти или стрелы.

Для экскаваторов-погрузчиков обратите внимание на дополнительный вес в задней части машины. «Навесное оборудование, такое как гидравлический прижимной палец, увеличивает вес задней части машины и может уменьшить максимальное количество материала, которое может поднять экскаватор», — говорит Луанн Хауснер, John Deere Construction & Forestry. «Оператор должен учитывать вес машины и всего навесного оборудования при оценке грузоподъемности».

Высота подъема и вылет также имеют значение. «Определяя общий поднимаемый вес, оператор также должен учитывать высоту и вылет, необходимые для перемещения груза на место», — советует Хауснер. «На грузоподъемность стрелы влияют эти факторы, которые включены в доступные спецификации подъема для этих машин».

Если невозможно определить общий вес груза, действуйте с осторожностью. «При подъеме груза неизвестного веса обычно рекомендуется сначала подбирать его близко к машине, удерживать близко к земле, а затем медленно вытягивать и раскачивать без присутствия другого персонала в разумной опасной зоне», — говорит Петерсон.

Предназначен для подъема грузов

Поскольку поставщики оборудования признают, что экскаваторы и экскаваторы-погрузчики могут использоваться для подъема крана, многие добавляют функции, облегчающие эти задачи.

Например, экскаваторы Caterpillar оснащены точками подъема ковша, сцепки и Powerlink, что обеспечивает несколько точек подъема в различных приложениях. «Все места обеспечивают исключительные возможности подъема, когда это необходимо в приложениях», — говорит Кент Пеллегрини. «Подъем с Powerlink обеспечивает большее вращение при отрыве траншейных коробов от земли или когда требуется большее вращение, чтобы установить трубу в нужное положение».

Для своих экскаваторов-погрузчиков Cat использует чувствительные к нагрузке гидравлические системы, обеспечивающие полное подъемное усилие при любых оборотах двигателя. «Это позволяет операторам выполнять свои подъемные работы при более низких оборотах двигателя и может быть огромным преимуществом при общении с другими рабочими в этом районе», — отмечает Кевин Хершбергер.

Экскаваторы-погрузчики Case оснащены системой PowerLift, которая увеличивает грузоподъемность одним нажатием кнопки. «Эта функция также снижает обороты двигателя, чтобы обеспечить плавность подъема и возможность лучше слышать корректировщика», — говорит Кэти Пуллен. «Мы также изменили конструкцию стрелы, чтобы поддерживать эту дополнительную мощность».

Экскаваторы-погрузчики John Deere оснащены гидравлической системой с компенсацией давления, чувствительной к нагрузке, обеспечивающей топливную экономичность при работе с высоким давлением и низким расходом, например при подъеме грузов, а также функцией автоматического холостого хода. «Он автоматически переводит машину на низкие обороты холостого хода при отключении гидравлики, обеспечивая оператору более спокойную среду для общения с коллегами на земле», — говорит Луанн Хауснер.

Параметры могут дополнительно настроить машины для выполнения подъемных работ. Например, экскаваторы доступны с обратным клапаном разрыва шланга. «Подрядчикам следует подумать о добавлении [обратного клапана при разрыве шланга], если они планируют много поднимать и размещать», — говорит Филипп Биссон из Case. «Этот клапан предотвращает внезапное опускание стрелы и груза в случае выхода из строя гидравлического шланга, линии или фитинга».

Весы — еще одна полезная функция. «Эти продукты часто доступны в качестве дополнительного оборудования и избавляют оператора от догадок, особенно в отношении груза, на котором может не быть маркировки с указанием его веса», — говорит Биссон.

Экскаваторы-погрузчики John Deere можно заказать с дополнительными комплектами для опускания груза. «Эти комплекты обеспечивают оператору больший контроль при опускании груза», — говорит Хауснер.

Большинство экскаваторов доступны с дополнительными противовесами. «Это может помочь увеличить грузоподъемность, — отмечает Биссон, — и сэкономить подрядчику расходы на аренду или владение более крупным оборудованием, если ему иногда приходится поднимать грузы, превышающие стандартную грузоподъемность экскаватора».

Джон Дир

Строительное оборудование для корпусов — CNH

Caterpillar

Vista Training Inc.

Пять советов для использования Земли для подъема и тяжелые нагрузки

. Интернет. Безопасное размещение больших грузов

Знайте, сколько вы на самом деле поднимаете

Экскаваторы и экскаваторы-погрузчики: предназначены для подъема

Готовы к тому, что будет следующим

Caterpillar объявляет о новой технологии 340 и 352 гидравлических экскаваторов

, которые помогут вам работать Smarter

Doosan.

Внедряет 70206

. Промышленность в следующем десятилетии

ИИ и связь, наряду с возобновляемыми источниками энергии и альтернативными видами топлива, окажут существенное влияние на строительную площадку в ближайшие 10 лет, согласно недавнему техническому документу, опубликованному Ассоциацией производителей оборудования.

Самый важный показатель вашего бизнеса

Качество компании и ее продукции может быть наиболее точно измерено работниками, стоящими за ними.

Экскаваторы и экскаваторы-погрузчики: знайте, сколько вы на самом деле поднимаете

Знание общего веса груза необходимо для безопасного подъема с помощью землеройных машин.

18 апреля 2014 г.

При использовании землеройных машин, таких как экскаваторы и экскаваторы-погрузчики, для подъема и размещения объектов очень важно избегать превышения пределов грузоподъемности машины. Однако трудно оставаться в этих пределах, если вы не знаете общий вес груза, который собираетесь поднять.

John Deere

Caterpillar

VISTA Training Inc.

Экскаваторы и экскаваторы-погрузчики.0206

. Колесные экскаваторы нового поколения 7-й серии

10 основных тенденций, которые повлияют на строительную отрасль в следующем десятилетии недавний технический документ, опубликованный Ассоциацией производителей оборудования.

Самый важный показатель вашего бизнеса

Качество компании и ее продукции может быть наиболее точно измерено работниками, стоящими за ними.

Новое приспособление Takeuchi для наклона и поворота

Новое приспособление для наклона и поворота под маркой Takeuchi выполняет пять функций: включая наклон, вращение, соединение и двойные (2) вспомогательные цепи.

Wirtgen AutoTrac теперь доступен для машин серии WR

Благодаря этой технологии автоматизации оборудование для холодного ресайклинга и стабилизации теперь будет работать более эффективно.

Самоходный скребок Viking для дорожного строительства National Flooring Equipment

Самоходный скрепер Viking оснащен турбодизельным двигателем Kubota мощностью 49,5 л.с. и топливным баком объемом 18 галлонов.

Ковш Werk-Brau держит поэта в движении

Когда Дэн Кархофф, менеджер по биотопливу компании POET, заметил увеличение времени простоя и рост затрат на ремонт, необходимых для поддержания работоспособности ковша погрузчика, он начал поиск альтернатив.

Информация о диаграмме нагрузки — ключ к безопасной эксплуатации экскаваторной вышки

Понимание того, как читать диаграммы нагрузки и применять эту информацию к работе экскаваторной вышки, имеет решающее значение.

Komatsu выпускает гусеничные харвестеры XT-5

Созданные для работы в сложных условиях, гусеничные харвестеры Komatsu XT-5 с обратной связью позволяют операторам одновременно перемещать, рубить, обрезать сучья, заготавливать и перемещать лесоматериалы.

Manitou представляет строительные машины на выставке Bauma 2022

Новое оборудование и строительные машины Manitou включают четыре новых подъемных платформы, два поворотных телескопических погрузчика и стационарный телескопический погрузчик.

Экскаватор Volvo EC200E для средних нагрузок

Экскаватор Volvo EC200E грузоподъемностью 16 138 фунтов поддерживает различное навесное оборудование и оснащен быстроразъемными соединениями.

Komatsu добавляет Machine Control 2.0 в экскаватор PC490LCi-11

Komatsu Machine Control 2.0 (iMC 2.0) поставляется с модернизированным 10,4-дюймовым. Монитор iMC и контроль угла наклона ковша для окончательной планировки.

Bobcat выпускает компактный электрический экскаватор E19e

Как и модели E10e и E32e, модель E19Компактный электрический экскаватор обеспечивает четыре часа непрерывной работы на литий-ионном аккумуляторе.

Caterpillar, Hyundai, Manitou и Bobcat представили новое оборудование в первый день выставки Bauma 2022

Хотя не все продукты будут доступны в Северной Америке, четыре крупных производителя начали выставку Bauma 2022 запуском нового оборудования.

Погрузчики с бортовым поворотом Идеально подходят для уборки снега зимой

Независимо от того, расчищаете ли вы малый бизнес или большой жилой двор, рассмотрите возможность использования погрузчика с бортовым поворотом для уборки снега этой зимой.
