Руководство пользователя Vgate iCar Pro Wi-Fi

Руководство пользователя Vgate iCar Pro Wi-Fi

Как мне узнать, соответствует ли мой автомобиль требованиям OBDII?
Автомобиль 1996 года или новее, продаваемый в США. Законодательство США требует, чтобы все автомобили и легкие грузовики модели 1996 г. и новее были совместимы с OBD2. Бензиновый автомобиль 2001 года или новее, продаваемый в Европейском Союзе. Автомобиль с дизельным двигателем 2004 года или новее, продаваемый в Европейском Союзе.

Какие протоколы OBDII поддерживает iCar Pro Wi-Fi?

√ SAE J1850 ШИМ
√ САЭ Дж1850 ВПВ
√ ИСО 9141-2
√ ИСО 14230-4 КВП
√ ИСО 15765-4 МОЖЕТ

Какое приложение OBDII лучше всего работает с iCar Pro Wi-Fi?

Мы рекомендуем приложение OBD AUTO DOCTOR. Серия iCar Pro была хорошо протестирована с этим приложением. Отсканируйте ниже QR-код, чтобы получить бесплатную версию (обновление до Pro в приложении)

https://play. google.com/store/apps/details?id=com.obdautodoctor&hl=en

https://itunes.apple.com/app/id908897183

report this ad

1.1 Загрузите приложение OBD II и установите

√ Загрузите сторонние приложения из магазина приложений
√ Разработчик приложения прошел тестирование и порекомендовал iCar Pro Wi-Fi.

1. 2 Загрузите приложение OBD II и установите

√ Torque Lite <Самый популярный. Lite версия бесплатна>
√ OBD Auto Doctor <Отличное бесплатное приложение, обновление до Pro в приложении>

2.Подключите адаптер Wi-Fi iCar Pro к DLC (диагностический разъем OBDII).

OBDII DLC обычно находится под приборной панелью (Dash) со стороны водителя. Если вы хотите узнать больше о DLC, посетите:
https://en.wikipedia.org/wiki/Data_link_connector_(automotive)

3. Поверните зажигание автомобиля в положение «Ключ включен, двигатель выключен».

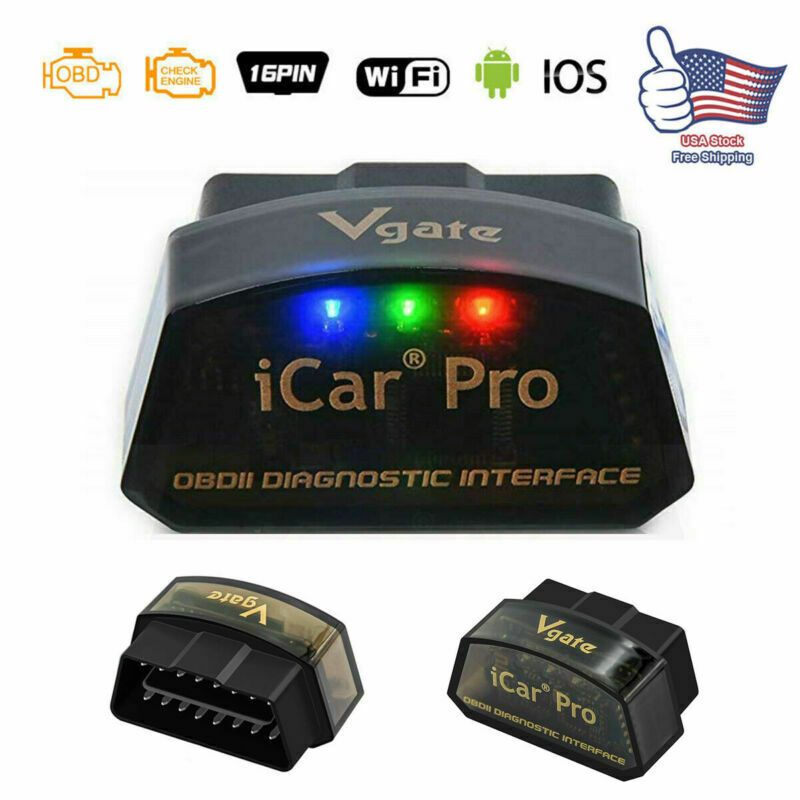

Состояние светодиодного индикатора

√ КРАСНЫЙ: индикатор питания. Свет будет включен
√ ЗЕЛЕНЫЙ: индикатор OBD. Моргнуть один раз
√ СИНИЙ: индикатор Bluetooth. Моргнуть один раз

Автоматическое пробуждение устройства OBD и сверхвысокое энергосбережение на серии iCar Pro

√ Позволяет пользователю оставлять iCar Pro в разъеме OBD без операции отключения и подключения. Сверхнизкое энергопотребление низкий до уровня «2.7 мА».
√ Функция автоматического пробуждения для включения iCar Pro каждый раз, когда вы запускаете двигатель с выключенным ключом (KOEO). Скорость пробуждения устройства высокая до уровня «MS». Разрешить пользователю быстрее начать диагностическую операцию.

Примечание по устранению неполадок:
Нет светодиодного освещения?
√ Пожалуйста, проверьте перегоревшие предохранители на автомобиле.
√ Адаптер установлен неправильно. Удалите его из порта DLC и снова подключите.

4.Как подключить iCar Pro Wi-Fi к вашему устройству (используйте OBD Auto Doctor)

4.1 Сопряжение iCar Pro Wi-Fi с устройством iOS

Шаг 1:
√ Включите WLAN на вашем iPhone или iPad
√ Выберите V-LINK для подключения
√ Подключено

Шаг 2: настройка параметров подключения на OBD Auto Doctor
√ Запустите приложение OBD Auto Doctor
√ Нажмите кнопку «Дополнительно» на странице состояния.
√ Нажмите «Связь» в меню настроек, чтобы выбрать тип подключения.
√ Выберите тип адаптера для Wi-Fi (IP-адрес 192.168.0.10, порт 35000 автоматизирован. Не меняйте его)
√ Вернуться на страницу состояния, нажмите Начать подключение

√ Первоначальный адаптер и подключение к автомобилю. Светодиодный индикатор Bluetooth (СИНИЙ) и индикатор данных OBD (ЗЕЛЕНЫЙ) продолжают мигать во время подключения системы. Подключение займет около 30 секунд.
√ Подключено. Все светодиодные индикаторы горят во время синхронизации данных с автомобиля

ВАЖНАЯ ЗАМЕТКА:
В разных приложениях OBD II разные шаги настройки Bluetooth. Пожалуйста, следуйте инструкциям в приложении, чтобы настроить параметр.

4.2 Сопряжение iCar Pro Wi-Fi с устройством Android

Шаг 1:
√ Включите Wi-Fi на своем телефоне или планшете Android.
√ Выберите устройство Wi-Fi «V-LINK» для сопряжения.
√ Подключиться
Шаг 2: настройка параметров подключения на OBD Auto Doctor
√ Запустите приложение OBD Auto Doctor
√ Нажмите кнопку «Дополнительно» на странице статуса.
√ Нажмите «Связь» в меню настроек, чтобы выбрать тип подключения.
√ Выберите тип адаптера для Wi-Fi. (IP-адрес 192.168.0.10, порт 35000 автоматизирован. Не меняйте его)
√ Вернитесь на страницу статуса, нажмите чтобы начать подключаться

4. Какие параметры и датчики поддерживает iCar Pro Wi-Fi?

iCar Pro Wi-Fi поддерживает стандартные параметры OBD-II (PID), как определено в SAE J1979 AUG2014 (приложение OBD AUTO DOCTOR). Фактический список доступных параметров зависит от автомобиля. Для работы с приложением ваш автомобиль должен иметь эти датчики. Разные приложения OBDII могут поддерживать разный список параметров и датчиков. Пожалуйста, обратитесь к : https://www.obdautodoctor.com/obd-parameters

Поддерживаемые параметры (НЕ ПОЛНЫЙ СПИСОК):

Датчики PID
$ 01 Мониторинг состояния с момента удаления кодов неисправности
$ 02 DTC, вызвавший требуемое хранение данных стоп-кадра
$ 03 Состояние топливной системы
$ 04 Расчетное значение нагрузки
$ 05 Температура охлаждающей жидкости двигателя
$ 06, $ 08 Кратковременная корректировка топливоподачи
$ 7, $ 9 Долгосрочная корректировка топливоподачи
$ 10 Расход воздуха от датчика массового расхода воздуха
$ 11 Абсолютное положение дроссельной заслонки
…..
$ 0A Давление топлива
$ 0B Абсолютное давление во впускном коллекторе
$ 0C Обороты двигателя
$ 0D Датчик скорости автомобиля
$ 0E Опережение опережения зажигания для цилиндра №1
$ 0F Температура всасываемого воздуха

5. Как читать и понимать коды OBD?

P0123
Высокий уровень входного сигнала в цепи датчика положения дроссельной заслонки / переключателя A
P- Трансмиссия (двигатель и трансмиссия / коробка передач)
0-общий код OBD
1- Учет топлива и воздуха
2 и 3 — Описание неисправности: датчик положения дроссельной заслонки (TPS) / переключатель A цепи высокого уровня
(Когда PCM видит громкостьtage, который выше, чем нормальный верхний предел, будет установлен P0123) . Пользователь может ввести значение кода OBD в Интернет и узнать возможные причины)

Объяснение диагностических кодов неисправностей OBD2

Более подробное описание можно найти здесь: https://www.obd-codes.com/p0123

Спасибо за покупку!
Если вам нравится Vgate iCar Pro Wi-Fi, пожалуйста, опубликуйте свой реview о.

Обновление продукта:
Webсайт: http://www.vgatemall.com/downloadcenter Чтобы обновить продукт, загрузите пакет обновления и руководство пользователя соответствующей модели.
