Как сделать провод аукс из наушников

Содержание

  • Что такое AUX-выход на магнитоле?
  • Руководство по изготовлению
    • Инструменты и материалы
    • Этапы
  • Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»
  • Нужен донор
  • Первым делом бесцеремонно перерезаем AUX-кабель
  • Теперь снимем резиновую оплетку
  • Счищаем лак
  • Дело наконец дошло и до наушников
  • Определяемся какие провода скручивать
  • Чаще всего встречается расцветка
  • Скручиваем
  • Изолируем проводки
  • ГОТОВО!
  • Улучшаем технологию:
    • Вид явно преобразился в лучшую сторону
  • Что такое AUX-выход
  • Установка AUX-выхода на CD-магнитолу
    • Инструменты и расходные материалы
    • Последовательность действий при установке AUX-выхода на CD-магнитолу
    • Видео: самостоятельное подключение AUX-выхода к автомагнитоле
  • Установка AUX-выхода на штатную автомагнитолу
    • Инструменты и расходные материалы
    • Последовательность действий при установке AUX-выхода на штатную магнитолу
  • Установка AUX-выхода на старую кассетную автомагнитолу
    • Инструменты и расходные материалы
    • Последовательность действий при установке AUX-выхода на кассетную магнитолу

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

  • сам штекер наушников с кабелем;
  • паяльник с расходными материалами;
  • мультиметр.

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

  1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
  2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
  3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
  4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
  5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
  6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни. И как все знают, любым наушникам свойственно дохнуть… И как всегда не вовремя. Так что сегодня будем выкручиваться и вы узнаете как починить наушники без паяльника. Из инструментов потребуется только нож, зажигалка и скотч 🙂

Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.

Если вам лень читать много буковок, то специально для этой статьи я снял ролик, в котором показан весь процесс ремонта

Это мой второй «шедевр» для Ютуба, так что любой Ваш фидбэк очень приветствуется

Нужен донор

Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно и раскаленным гвоздем паять. Но для этого уже нужно уметь паять. Да и олово с канифолью все равно потребуются…

Единственная трудность, которая может возникнуть по пути, заключается в том, что потребуется заведомо рабочий AUX — кабель или разъем от других, работающих наушников с куском провода.

AUX-кабель приобрести дешевле наушников, но в нем нет микрофона, поэтому если у Вас гарнитура то придется смириться с тем, что она будет урезана в полномочиях и лишиться микрофона и кнопочек. Зато как приятно когда не работающие наушники запоют, а отсутствие кнопочек можно пережить.

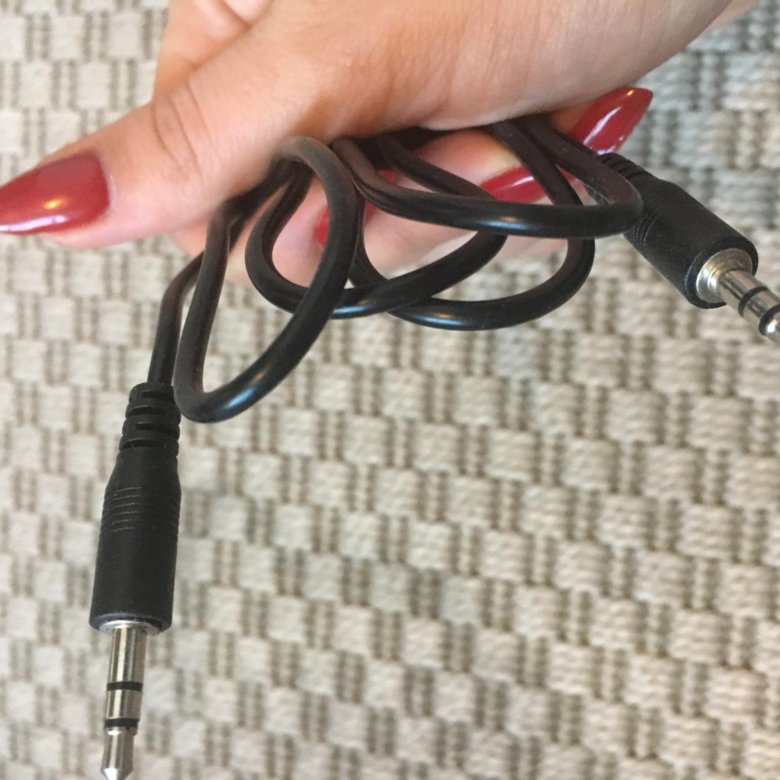

AUX- кабель сейчас продается в любом ларьке и переходе за абсолютно смешные деньги. Нужен он обычно для подключения вашего аудио устройства(телефон, плеер…) к сабвуферу или авто-магнитоле.

Спасибо братьям китайцам, сейчас встречаются вполне сносные шнурки начиная от 0.5$. Провод, использованный в статье, стоил около доллара. Ну а ножик для бумаги, зажигалка и скотч я думаю и так у каждого дома по шкафам валяются.

Итак поскребли по сусекам, ну в смысле по шкафам, нашли весь инструментарий, сгоняли в ларек за (пивом) шнурком, что дальше то?

Первым делом бесцеремонно перерезаем AUX-кабель

Перерезаем в 5-7 сантиметрах от разъема, а лучше еще дальше. Не стоит отрезать короче т.к. если запороть, то потом не будет возможности исправить. И лучше когда место соединения располагается подальше от разъема.

Теперь снимем резиновую оплетку

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Счищаем лак

Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Лак и капрон оставляют небольшой нагар, который в большинстве случаев легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго, т.к. они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.

Дело наконец дошло и до наушников

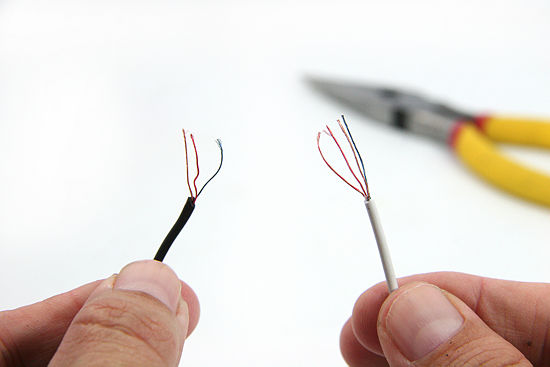

Перерезаем им провод. Обычно провода наушников переламываются прямо на выходе из разъема, и чтоб уж наверняка отрезать перебитую часть, отрезаем в 2-3 см выше разъема. Можно и еще выше — как Вам угодно.

Оголяем им проводки и зачищаем их от лака так же как и проводки AUX-кабеля.

Определяемся какие провода скручивать

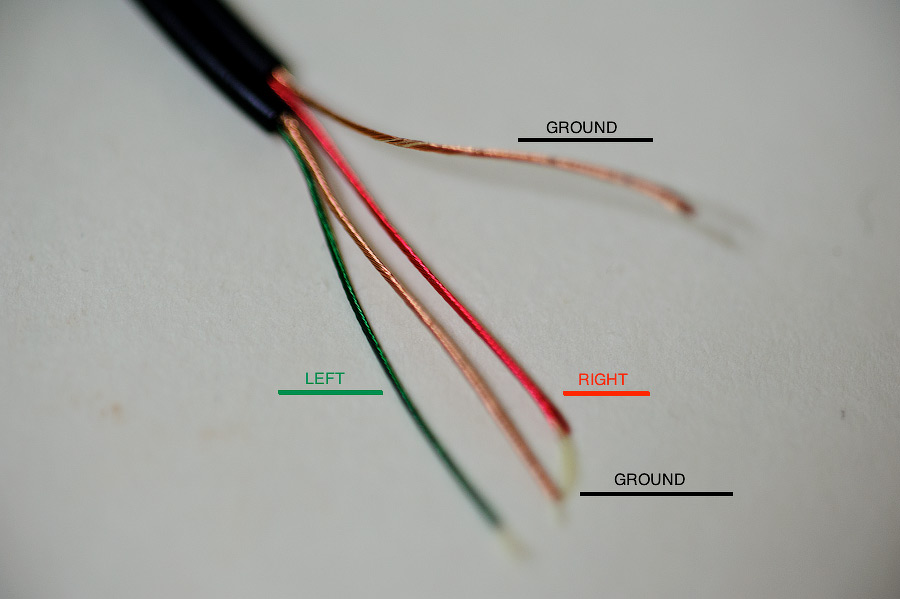

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX — проводка к трем проводкам наушников. В данном случае получилось, что расцветки внутренних проводков совпали и скрутив одинаковые цвета наушники заработали.

О том как определить цвета нужных проводков читайте в статье: Чиним разъем гарнитуры или пять проводков на четыре контакта

Можно воспользоваться и таким простейшим способом: втыкаем наш разъем в любое аудио устройство лежащее под рукой. Кассетный плеер лежал ближе всех.

Чаще всего встречается расцветка

земля — золотой (желтый)

левый — синий ( зеленый )

правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Золотой идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим ток в динамики втекает. Ну это если оооочень грубо 🙂

Поэтому первым делом скручиваем между собой все золотые. Теперь поочередно скручиваем проводки ремонтируемых наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому. Главное золотой на землю, а остальное прикрутить так. чтобы оба наушника играли.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными, отрезаем либо скручиваем с общим проводом. Я предпочел отрезать.

Скручиваем

Для того чтобы обеспечить максимальный контакт лучше сначала размохрить два скручиваемых проводка, наложить один на другой, а затем плотно скрутить. Такой вариант предпочтительнее, чем скручивать каждый по отдельности а потом вместе.

Итак проводки скручены, наушники поют — на лице улыбка).

Изолируем проводки

Так как лак с проводков мы счистили, то теперь у них нет изоляции. Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.

Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе. Это не важно.

Теперь замотаем все вместе широким скотчем, слоя в 3 — 4. Или 5 — дело вкуса)

Обычно в таких случаях я предпочитаю разносить места скруток подальше друг от друга, чтобы они не касались друг друга.

ГОТОВО!

Вот и долгожданным итог всех наших стараний 🙂 Возможно это и выглядело чем-то долгим, но это совсем не так! На весь процесс хватит и 15 минут. Главное понимать, что вы делаете. А я надеюсь, что теперь вы понимаете как починить наушники без паяльника.

Улучшаем технологию:

Всетаки использовать скотч — это не кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.

Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.

Нам понадобятся два термокембрика с диаметрами 1-2 мм и второй 4-5 мм. Надеваем кусочки тоненькой термотрубки на наши скрутки. Кусочки отрезаем с полуторным запасом.

Теперь нужно термокембрик нагреть. Обычно я делал это паяльником, но т.к. Мы договорились, что его у меня нет, и рассказ именно о том как починить наушники без паяльника, мне пришлось выкручиваться.

Метод оказался достаточно эффективным и термотрубки сжались. Можно использовать галогенку или утюг. В принципе народ и обычным феном их греет. Обычно пока они еще горячие я дополнительно сплющиваю их пальцами т.к. не всегда есть под рукой трубки нужного диаметра, да и при этом они слегка склеиваются внутри.

Перед скручиванием проводков нужно не забыть одеть 4-х миллиметровую термотрубку на провод наушников. Эту термотрубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно подплавить или поджечь лишнее.

Я использовал кусок длинной около 8 а то и 10 см. Для упрочнения конец термотрубки был одет непосредственно на резиночку разъема.

Вид явно преобразился в лучшую сторону

Как видите это не так сложно, как кажется и теперь вы знаете как починить наушники без паяльника. Подобный ремонт нельзя назвать полноценным, это скорее альтернатива для экстренных случаев.

Конечно возможно, что ваши наушники проработают еще много времени после такого ремонта. В любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как: Как просто научиться правильно паять на примере наушников

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

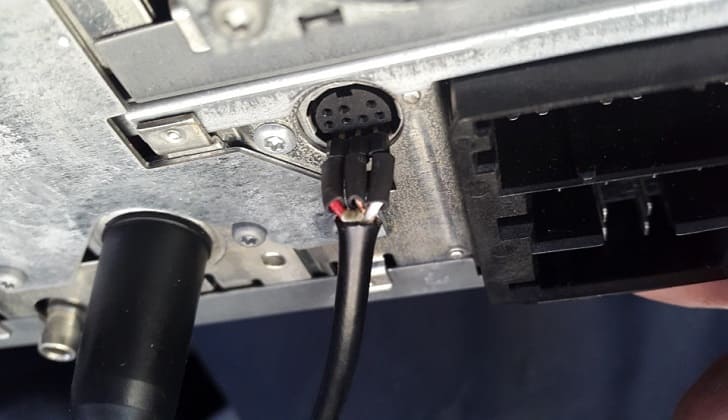

Разъём для последующего подключения AUX-кабеля

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3. 5 мм штекер от обычных наушников

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

Готовый изолированный AUX-кабель

Кабель и перемычка, подключенные к разъёму магнитолы

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

Автомагнитола извлекается из ниши

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

Провода припаиваются к левому каналу, правому и земле

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0. 5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

  • Для чего нужен AUX выход
  • Что понадобиться для модернизации магнитолы
  • Как припаять AUX к магнитоле
    • Демонтаж магнитолы и ее разборка
    • Диагностика платы
    • Процесс пайки
  • Можно ли подключить флешку через AUX

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

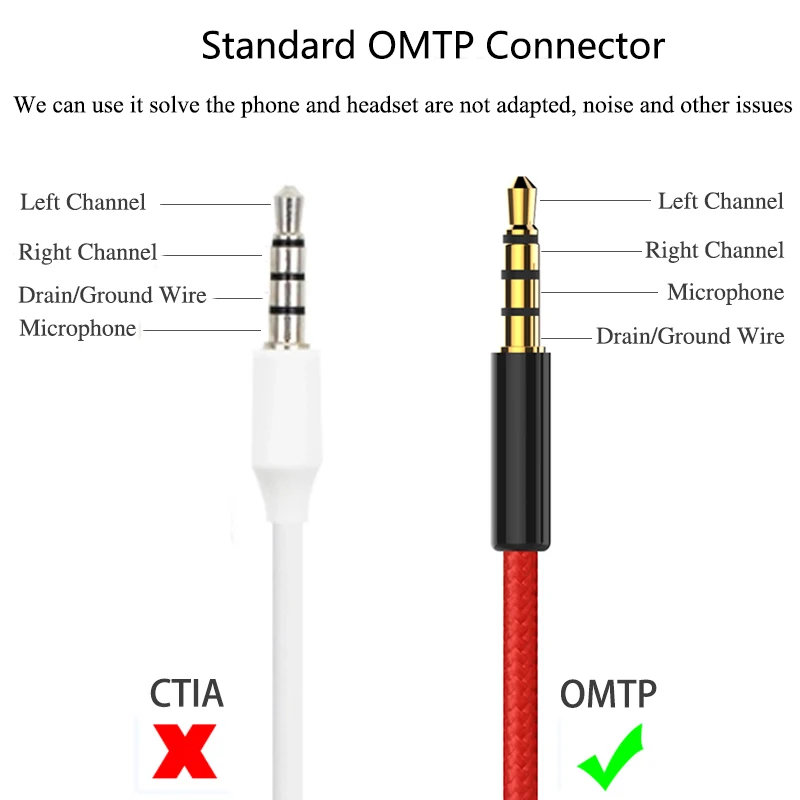

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.

На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

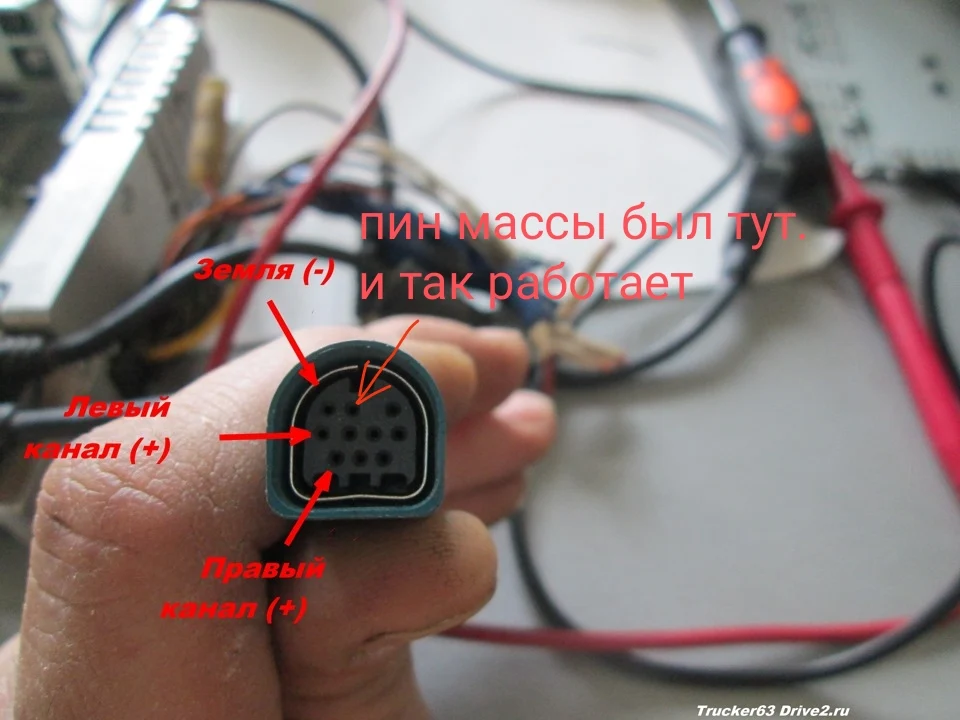

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.

Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Хитрости: сделайте свой собственный дополнительный кабель

Если вы купите новую машину, одолжите ее у друга или даже возьмете напрокат, вам может быть подарен удобный модный дополнительный разъем. Aux означает «вспомогательный», он позволяет подключить музыкальный проигрыватель к автомобильной стереосистеме. Вы также найдете эти порты на стереосистемах.

Сейчас играет:
Смотри:

Сделайте свой собственный вспомогательный кабель

6:34

Но чтобы их подключить, вам нужно купить этот aux-кабель. Они стоят всего около шести или семи баксов, но скажем так, вы действительно дешевы. Я имею в виду, что есть время, чтобы поехать в магазин, подождать в очереди и т. д. Даже покупка в Интернете сопряжена с опасностью кражи личных данных. Вы можете избежать всех этих хлопот, если у вас есть одна общая проблема: старые, неиспользованные наушники. Вот как сделать бесплатный дополнительный стереокабель из пары старых наушников, которые вы больше не используете. Посмотрите наше видео, чтобы следить за тем, как я демонстрирую.

В идеале наушники еще работают. Если у них сломано одно ухо, они не идеальны, но это может быть нормально. Просто убедитесь, что вы используете только кабель, который, как вы знаете, не имеет короткого замыкания. Не все наушники имеют одинаковые провода внутри. У кого-то три, у кого-то четыре. Если наушники, которые вы разбираете, имеют одинаковое количество проводов, вам просто нужно их сопоставить. Если они этого не сделают… мы доберемся до этого.

Если вы откроете наушники iPod, вы найдете четыре провода. Некоторые из них — красно-зеленая медь и красно-зеленая комбинация. Некоторые из них — красно-синяя медь и красно-зеленая комбинация. Нестандартные бренды также часто имеют красно-зеленый и медный цвета. Красный обычно означает правый, а зеленый или синий — левый. Это провода, по которым идет звук. Два других провода несут землю.

В четырехпроводной системе важно убедиться, что заземление подключено к правильному заземлению. В противном случае вы не замкнете цепь, и звук не будет проходить. С двумя трехпроводными наушниками проще, потому что у вас только одно заземление. Если вы собираетесь подключить от трех до четырех проводов, вам нужно подключить оба заземления от одного провода к одному заземлению. Однако это труднее заставить работать.

Если это становится слишком сложным, вам может быть лучше купить дополнительный кабель. Или вы можете стать серьезным и одолжить у кого-нибудь тестер непрерывности, чтобы убедиться, что все правильные токи текут в правильном направлении. Если вы зайдете так далеко, вы можете просто оторвать разъем и подключить провод прямо к нему.

Для видео я использовал два кабеля iPod. Переход с четырех проводов на четыре провода. Вот что вы делаете.

Сначала решил, какой длины кабель тебе нужен, и соответственно обрезал провод на обоих наушниках.

Затем *аккуратно* снимите изоляцию. Обязательно наденьте защитный чехол.

Лучше всего для этого подходят клещи для зачистки проводов, но если вы уверены, вы можете сделать это обычными старыми ножницами.

Цвет на проводах — лаковая изоляция. Вы можете удалить его либо наждачной бумагой, либо просто сжечь зажигалкой. В любом случае будьте осторожны и надевайте защитные очки.

Термоусадочная трубка сделает провода после этого более аккуратными, но пакетик стоит около 3 баксов. Я поднимаю этот вопрос сейчас, потому что вы хотите надеть какие-либо трубки *перед* повторным подключением проводов.

Скрутите провода аккуратно и туго, чтобы у них была наименьшая вероятность разделения. Это может быть затруднено, если вы столкнетесь с некоторыми белыми волокнами. Я их просто сжег.

Теперь у нас есть выбор: быстрый и грязный способ — просто обмотать все это изолентой. Если вы сделаете это, у вас может возникнуть много коротких замыканий в вашем соединении. Самый надежный способ — взять паяльник (для чего-то подобного подойдет дешевый) и нанести немного припоя на каждый провод. Дать остыть. Помните, что припой содержит свинец, и вы всегда должны носить соответствующие защитные покрытия.

Если вы не используете термоусадочные трубки, ТОГДА обмотайте каждый провод изолентой. Обязательно закройте любую часть оголенного провода, где есть короткое замыкание. И обмотать все это изолентой.

Что касается термоусадочных трубок, просто нанесите на них немного тепла, чтобы они сжались. Некоторые используют фен, зажигалку или даже паяльник.

Теперь вернитесь к машине. Подключите один конец к гнезду aux, другой к MP3-плееру. И наслаждайтесь музыкой.

Помните, что важно не только то, что вы экономите 6,36 доллара, но и чувство уверенности в себе, которое вы получаете от использования инструментов и изоленты.

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Руководство по прокладке внутристенной проводки для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), носящий множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие подставки для телевизоров 2023 года

Лучшие звуковые панели 5.1 для 2023 года

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать портативный фонокорректор для проектора

03

Подходит ли Dolby Atmos для музыки?

Советник Кратчфилда Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Сможете ли вы сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

  • 16/2 — провод 16-го калибра с 2 жилами
  • 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

  1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
  2. Прибавьте от 10 до 15 процентов: Ваш запланированный проводной маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.
Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Розеточные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите распределительную коробку достаточной глубины, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без задней панели обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или меньше от поверхности любой деревянной части вашего дома (стойки, балки, плиты, блока или распорки) или надрезаете какую-либо деревянную часть, вы

Гвоздьные пластины защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Устройство поиска стержней

Прежде чем приступить к установке в готовом помещении, вам необходимо приобрести хороший инструмент поиска стержней. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты
  • Лазерный уровень или меловая леска
  • Электродрель размером 1/2 дюйма или больше. много работы в незавершенных помещениях.
  • Набор лопаточных насадок от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу. )
  • Пила для гипсокартона
  • Стремянка
  • Защита глаз, рабочие перчатки и респираторы
  • Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Norm показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

  • Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
  • Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
  • Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Оштукатуренные и обрешеточные стены

Если в вашем доме оштукатуренные и обрешеточные стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

  • Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
  • Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене – одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет недостроенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть провод из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный проект системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде.
