Как мультиметром проверить напряжение в сети 12в: Как измерить мультиметром напряжение 12в?

Как измерить мультиметром напряжение 12в?

Одним из основных параметров тока можно назвать напряжение, он же вольтаж. Проверка напряжения считается одной из самых частых операций, которую выполняют во время работы с электрической техникой. От размера параметра зависят факторы работоспособности устройства.

Ранее, напряжение измеряли с помощью специального устройства вольтметра.

Представлял он собой аналоговый прибор, который был оснащен обычной стрелкой и шкалой измерений. Но совершенствование измерительных приборов не стоит на месте. Сейчас, для выполнения данной задачи, нам потребуется универсальное устройство — мультиметр 12 вольт.

Подготовка к измерениям

Сначала стоит вспомнить, что различное оборудование работает от разных видов тока.

Переменный ток существует в ситуации, когда меняется направление электронов от «+» к «-» с определенной частотой, таким образом меняется и полярность тока. Например, розетки в быту.

А вот постоянный ток всегда имеет фиксированное значение «+» и «-», без изменения частоты. Источниками являются аккумуляторы или батарейки.

Чтобы определить напряжение 12в мультиметром, необходимо его правильно настроить. Сперва выбираем режим работы. В основном для измерения напряжения принято использовать такие сокращения: ACV — переменное, и DCV — постоянное. Некоторые модели в символике используют для напряжения знак V, рядом с которым «~» означает переменное напряжение, а «-» — постоянное. В случае, если тестер оснащен только символом V, тогда происходит автоматические определение типа напряжения.

Кроме аббревиатур, существует ещё диапазон величин. Большая часть техники находится в определенных границах измерений, которые тоже стоит учитывать при использовании мультиметра.

Установка режима

Когда щупы установлены, переводим мультиметр в правильный режим и диапазон. Для измерений напряжения в 12в нам будет достаточно выбрать пороговое значение 20 вольт. Предел диапазона всегда должен быть выше предполагаемого в источнике питания. В противном случае можно спалить прибор.

Обратим внимание на применение измерительных проводов. Щуп черного цвета обозначает минус или ноль, его необходимо вставлять в разъем сом. Красный щуп это плюс или фаза. Разъем под него выбираем с символом V, а если их всего 2 — тогда и так все очевидно.

После измерения мультиметр 12в отобразит заряд источника питания, который сохранился. В случае, если перепутаны полярности — ничего не произойдет. Вы увидите ту же информацию, только со знаком минус. Прикасаясь щупами к контактам не стоит бояться тока 12в. Даже при напряжении 20в вы его не почувствуете.

Купить мультиметр 12в предлагаем в нашем интернет магазине electronoff.ua. Вашему вниманию представлен большой ассортимент измерительных приборов разных брендов, дизайнов, размеров и опций. Каждый сможет подобрать для себя необходимый девайс. Наши специалисты помогут определиться с моделью под ваши требования.

Как измерить напряжение мультиметром: инструкции, фото, видео

Мультиметр – современное устройство, которое может проверить разные параметры сети: сопротивление, силу тока и т.п. А как измерить напряжение мультиметром? Что это вообще такое, и какие показатели считаются нормальными? Ответим на эти вопросы в статье.

Contents

  • 1 Напряжение: что это такое?
  • 2 Инструкция: как измерить напряжение мультиметром
    • 2.1 Выбор режима
    • 2.2 Выбор предела измерений
    • 2.3 Подключение щупов
  • 3 Как измерить напряжение мультиметром в розетке
  • 4 Как померить мультиметром вольтаж батарейки
    • 4.1 Вопрос — ответ

Напряжение: что это такое?

Сначала вспомним определение. Напряжение — это давление от источника питания электроцепи, обеспечивающее движение заряженных электронов через проводящий контур, за счет чего эти частицы выполняют полезную для людей работу, к примеру, обеспечивают свечение лампы.

Говоря о напряжении, мы ведём речь о двух видах тока:

  1. Переменный ток. Он находится в наших розетках, снабжает энергией бытовые электроприборы, с его помощью работает освещение. Образуясь на электростанциях, переменный ток состоит из постоянно перемещающихся направляющихся электронов по кабелям. Такое движение и формирует нужное напряжение. У обычных розеток частота движения приравнивается 50Гц, а вольтаж у них 220В. За секунду поток электронов 50 раз меняет направление, что приводит к изменению заряда: “+” меняется на “-”. Такой процесс и называется переменным током: от него питается всё подключенное к этой розетке.
  2. Постоянный ток. Он присущ всем АКБ, будь то автомобиль, телефон или простая пальчиковая батарейка. Когда электрический заряд заканчивается, выполняется подключение от сети, переменный ток преобразуется в постоянный. Так АКБ вновь копит в себе запас напряжения, если речь идёт о многоразовых батареях.

Значит, процесс проверки напряжения мультиметром должен быть отдельным для каждого вида тока, то есть для каждого устройства свой метод, в частности, для розетки и аккумулятора.

Инструкция: как измерить напряжение мультиметром

Измерять напряжение достаточно легко: нужно только выбрать определенный режим, предел измерений и подключить щупы. Но на каждом этапе есть свои нюансы. Обязательно изучите руководство к вашему тестеру, где содержатся точные обозначения. А чтобы точно сделать все правильно, прочитайте статью о том, как пользоваться мультиметром.

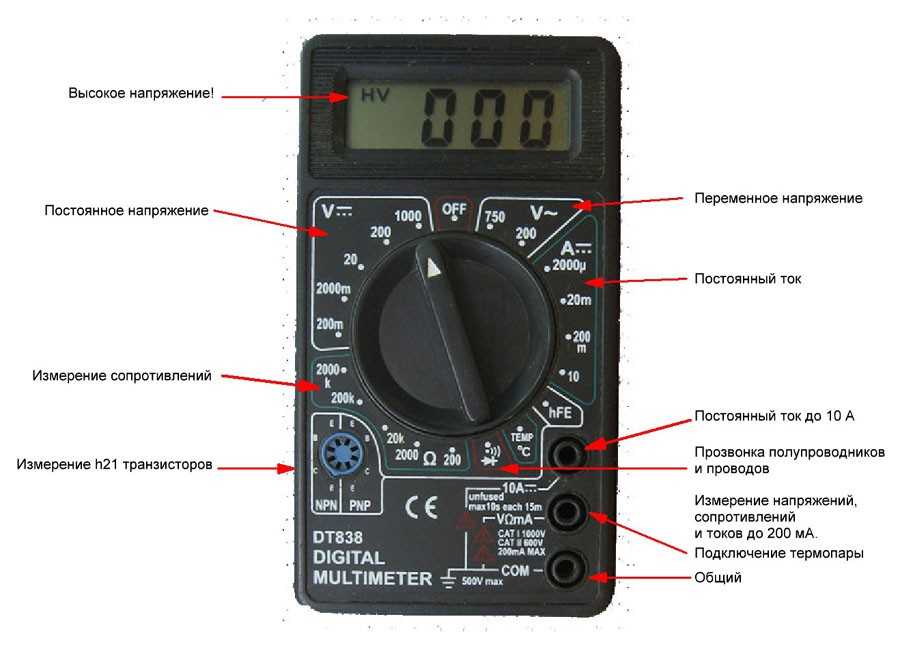

Выбор режима

В вопросе о том, как измерить вольты мультиметром, первым делом важно определиться с режимом тестера.

Ручку переключателя необходимо перевести на режим изменения напряжения, при этом выбирать аббревиатуру следует в зависимости от того, что будет измеряться:

  1. ACV — переменное напряжение.
  2. DCV — постоянное.

Также есть иные обозначения, тоже указывающие на напряжение:

  1. V — это вольтаж, V~ — это переменное напряжение.
  2. V с горизонтальной черточкой с тремя короткими под ней — постоянное напряжение.

На некоторых моделях может стоять только V, что указывает на автоматическое определение тестером вида напряжения.

Выбор предела измерений

Если вы хотите разобраться, как проверить вольтаж мультиметром, нужно научиться определять диапазон значений.

Находить его нужно на корпусе в области переключения напряжения. У большей части моделей максимальный предел составляет 750В для переменного напряжения и 1000В для постоянного.

Если вы будете измерять напряжение в розетке, переведите ручку переключателя на значение в 750 ACV, если же будете тестировать АКБ автомобиля, можно ставить, к примеру, 200 DCV.

Помните правило: предел измерения разных параметров устанавливается выше предполагаемого значения. В противном случае велик риск того, что мультиметр сгорит.

Тестер покажет на дисплее значения напряжения в том диапазоне, который вы установили. Выставив предел в 750В, вы вполне можете увидеть на экране значение в 230В, больше или меньше. Цифры выше 750 точно не будет. Если же вы поставите предел, например, в 200В, то, если фактическая величина больше, на дисплее появится цифра 1.

Если вы измеряете напряжение в обычной розетке, не обязательно должно быть значение в 220В. Меньше или больше на 10-15В — вполне нормально.

Подключение щупов

Теперь в том, как измерить вольтаж мультиметром, нужно понять, как правильно расставить щупы, которых два — черный и красный. Для начала их нужно вставить в гнёзда на корпусе, которых часто два, но может быть три и даже четыре.

Темный провод мультиметра именуется отрицательным, его нужно присоединить к гнезду COM. Алый провод — положительный или фаза. Если отверстий на тестера два, логично, что второе для этого щупа. Если больше, прочитайте в руководстве по применению, куда присоединять красный провод для измерения напряжения. Обычно это гнездо, возле которого стоит буква V.

Для замера напряжения мультиметром другие наконечники щупов присоединяются к измерительному элементу. Здесь всё просто, потому что вольтаж проверяется параллельным подключением, то есть не нужна никакая нагрузка. Всё, что нужно сделать: вставить в розетку щупы и посмотреть на дисплей.

Тестирование трехфазки выполняется с помощью соединения двух проводов тестера с двумя шинами. Норма между ними — 380 В, между одной шиной и землей — 220 В (может быть чуть больше или меньше).

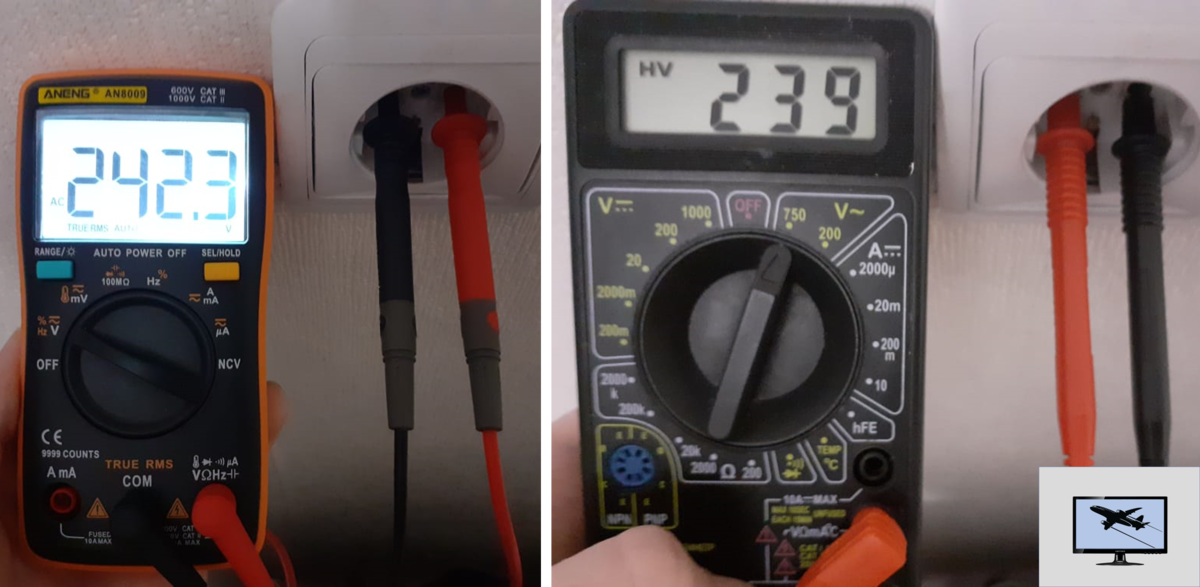

Как измерить напряжение мультиметром в розетке

Теперь поэтапно рассмотрим, как замерить вольтаж мультиметром в розетке:

  1. Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений.
  2. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током нам не нужно выяснять, где “+” и “-”.
  3. Посмотреть на результат, который отображается на дисплее. Не забудьте для этого включить мультиметр.

Видео о том, как узнать напряжение мультиметром в розетке:

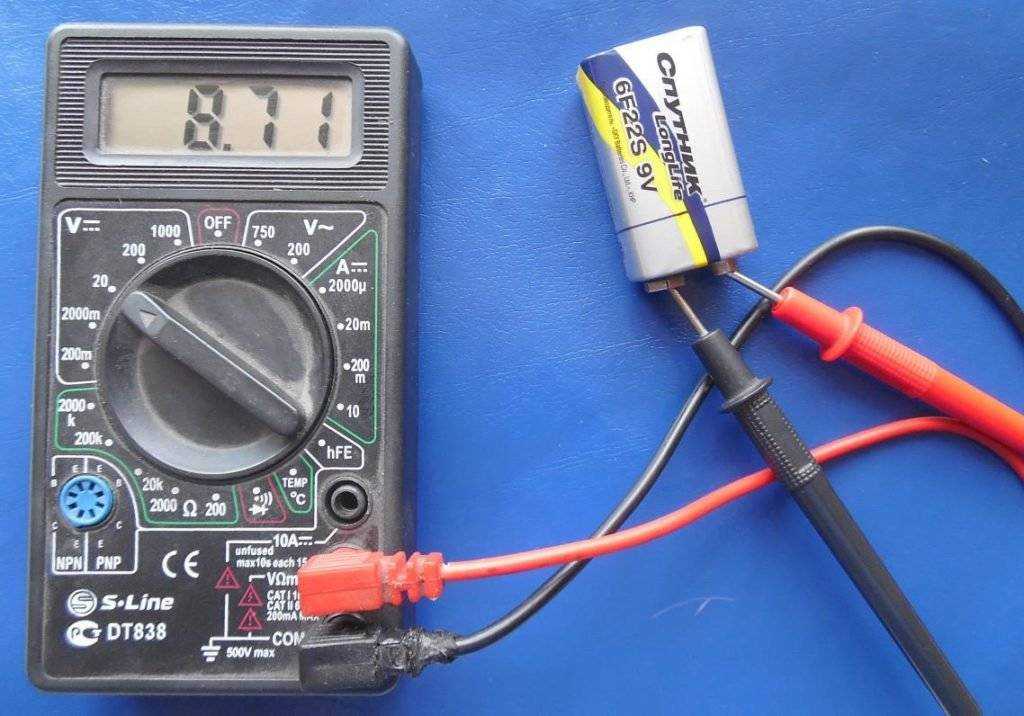

Как померить мультиметром вольтаж батарейки

Измерение мультиметром напряжения постоянного у батарейки осуществляется так:

  1. Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Можно начать с максимального и постепенно понижать. Для домашних батареек достаточно 20 DCV.
  2. Наконечник темного провода измерителя соединить с минусом.
  3. Наконечник алого провода соединить с плюсом.
  4. Посмотреть на цифры на дисплее. Если перед ними стоит знак минус, значит, вы перепутали полярность, но само значение отображает реальное напряжение.

Полученное значение сравните с нормой, которая может быть указана на корпусе устройства.

Видео, как проверить вольты на мультиметре у пальчиковой батарейки:

Теперь вы знаете, как проверить напряжение с помощью мультиметра. Делитесь своим опытом в комментариях.

Желаем вам безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно померить сопротивление мультиметром

Имя: Егор

Ответ: Для этого нужно выбрать режим, который на многих моделях обозначается Ω. На некоторых моделях режим выбирается с разу с диапазоном. Затем щупы вставляются в гнёзда на мультиметре, а наконечники нужно приложить к контактам элемента.



Вопрос: Как лучше всего измерить сопротивление цифровым мультиметром

Имя: Михаил

Ответ: Цифровым мультиметром делать это очень легко, потому что такой прибор сразу показывает готовое значение. Важно всё правильно подключить, а затем смотреть, что покажет дисплей. Если показан 0, то нужно уменьшить диапазон измерений. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Цифра 1 может указывать, что имеется обрыв.



Вопрос: Как можно проверить омы мультиметром

Имя: Владимир

Ответ: В Омах измеряется сопротивление. На мультиметре оно обозначается как Ω. На вашем тестере могут стоять режимы 200, 2000, 200k и т.п, которые тоже относятся к сопротивлению и указывают на диапазоны, в которых можно его мерить. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.



Вопрос: Как проверить сопротивление провода обычным мультиметром?

Имя: Артём

Ответ: Для этого нужно выбрать режим прозвонки, который помогает выявить обрыв на участке цепи. После подключения и соединения контактов должен появиться звуковой сигнал. Если его нет, значит, в данном участке обрыв.



Вопрос: Как проверить сопротивление: мультиметром или омметром?

Имя: Фёдор

Ответ: Омметр — прибор для измерения сопротивления. Если у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω. Но обычным мультиметром вы не сможете замерить большие сопротивления, для этого нужен мегаомметр.



Вопрос: Как померить напряжение цифровым мультиметром?

Имя: Владимир

Ответ: Нужно выбрать определенный режим, предел измерений и подключить щупы. Если измеряете вольтаж в розетке, нужно выбрать режим переменного напряжения, а также выставить максимальный предел измерения, обычно это 750В.



Вопрос: Как замерить в розетке напряжение мультиметром?

Имя: Максим

Ответ: Выбрать функцию измерения переменного напряжения мультиметра, выставив максимальный диапазон измерений. Присоединить наконечники щупов к розетке, нащупав провод внутри. В случае с переменным током полярность значения не имеет. Осталось посмотреть на результат, который отображается на дисплее.



Вопрос: Как правильно проверить вольтаж мультиметром?

Имя: Ильдар

Ответ: Вольтаж — это напряжение. Оно зависит от вида тока: постоянный или переменный. На мультиметре ACV — переменное напряжение, DCV — постоянное. Встречаются и другие обозначения. Для розетки выбирается режим измерения переменного напряжения, для батареек, АКБ — постоянного.



Вопрос: Как измерить вольтаж батареек мультиметром?

Имя: Тимофей

Ответ: Выбрать на тестере режим измерения постоянного напряжения, а также диапазон измерения выше предполагаемого. Для домашних батареек достаточно 20 DCV. Наконечник черного провода соединить с минусом, наконечник красного — с плюсом. Если перед цифрами на дисплее стоит знак минус, значит, вы перепутали полярность, но само значение правильное.



Вопрос: Как мерить напряжение с помощью современного мультиметра?

Имя: Азат

Ответ: Общая инструкция такова: выбрать на тестере нужный режим (постоянное или переменное напряжение), предел измерений выше предполагаемого и соединить щупы с розеткой или батареей (аккумулятором). Нюансы зависят от того, что именно будет измеряться.



Как пользоваться мультиметром

Авторы:
Нейт

Избранное

Любимый

65

Для начала измерим напряжение на батарейке АА: черный щуп подключите к COM , а красный щуп к mAVΩ . Установите мультиметр на «2 В» в диапазоне постоянного тока (постоянный ток). Почти вся портативная электроника использует постоянный ток, а не переменный. Подключите черный щуп к заземлению аккумулятора или «-», а красный щуп к питанию или «+». С небольшим усилием прижмите щупы к положительному и отрицательному полюсам батарейки АА. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, батареи или датчика, подключенного к Arduino), вы хотите установить ручку там, где V представляет собой прямую линию. Напряжение переменного тока (например, то, что выходит из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (буква V с волнистой линией рядом с ней). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показание мультиметра просто отрицательное. Ничего плохого не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» аккумулятора по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте создадим простую схему, чтобы продемонстрировать, как измерять напряжение в реальном сценарии. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод, питаемый от блока питания для макетной платы SparkFun. Для начала давайте удостоверимся, что схема, над которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей схемы.

Измерение напряжения, подаваемого на блок питания.

Установите ручку на «20 В» в диапазоне постоянного тока (диапазон напряжения постоянного тока отмечен V с прямой линией рядом с ним). Мультиметры, как правило, не имеют автоматического выбора диапазона. Вы должны установить мультиметр на диапазон, который он может измерить. Например, 2V измеряет напряжение до 2 вольт , а 20V измеряет напряжение до 20 вольт . Поэтому, если вы измеряете батарею на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите изменение экрана глюкометра, а затем прочитаете «1».

С некоторым усилием (представьте, что вы втыкаете вилку в кусок вареного мяса) надавите щупами на два открытых куска металла. Один щуп должен контактировать с соединением GND. Один щуп к разъему VCC или 5V.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком анализа цепей. Измеряя напряжение в цепи, мы можем увидеть, какое напряжение требуется каждому компоненту. Сначала измерим всю цепь. Измеряя от места, где напряжение поступает к резистору, а затем от места заземления на светодиоде, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это будет происходить по мере того, как вы больше исследуете мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В из доступного источника питания 5 В для освещения. Это ниже, чем прямое напряжение, указанное в техническом описании, из-за того, что через схему протекает лишь небольшой ток, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете слишком низкое значение напряжения для измеряемого напряжения? Ничего плохого. Измеритель просто отобразит 1. Это измеритель пытается сообщить вам, что он перегружен или находится вне диапазона. Что бы вы ни пытались прочитать, это слишком много для этой конкретной настройки. Попробуйте изменить ручку мультиметра на следующее максимальное значение.

Показание 5 В по этой цепи слишком много для установки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2.00 до 19.99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Внимание! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасны. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас довольно сильно ударить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле единственный раз, когда нам нужно было измерить переменный ток, это когда у нас есть розетка, которая ведет себя странно (она действительно на 110 В?), или если мы пытаемся управлять нагревателем (например, плитой). Не торопитесь и перепроверьте все, прежде чем тестировать цепь переменного тока.

Как использовать вольтметр на 12-вольтовой батарее

••• AndreyPopov/iStock/GettyImages

Обновлено 20 мая 2018 г. мотоциклы и электрооборудование для газонов, поэтому, если вы собираетесь использовать вольтметр в любой 12-вольтовой системе или источнике питания, это наиболее вероятный кандидат. Хотя вы можете использовать для этого специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения является лишь одной из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать соответствующую функцию на циферблате, а также соответствующую шкалу. Кроме того, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых — носить защитные очки и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до проведения измерения.

Настройка циферблата

Выбор циферблата на мультиметре разделен на три группы. Одним из них является сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другим является ток, который обычно обозначается заглавной буквой А (ампер). Вам нужно напряжение, обозначенное буквой V. В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор циферблата может также включать настройки напряжения постоянного и переменного тока. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией. Чтобы измерить напряжение в системе 12 В, вам нужно повернуть циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора. Это сводит к минимуму вероятность того, что блуждающий ток повлияет на ваше чтение. Вставьте красный провод, который входит в комплект прибора, в порт VΩ, а черный провод — в общий (COM) порт. Прикоснитесь черным щупом к отрицательной (-) клемме аккумулятора, а красным щупом к положительной (+) клемме. Обратите внимание на показания счетчика. Он показывает напряжение между клеммами аккумулятора. Если батарея в порядке, показание должно быть выше 12 вольт. Оно должно быть где-то между 12,8 вольт (полностью заряженный) и 12,1 вольт (заряженный на 50 процентов). Батарея не заряжена и может быть неисправна, если показания 11,9.вольт или ниже.

Измерение начального напряжения и проверка системы зарядки

Вы можете провести два других теста напряжения на аккумуляторе 12 В, питающем мотоцикл или газонокосилку. Для этого вам понадобятся зажимы типа «крокодил» на проводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подключите кабели аккумуляторной батареи, а затем держите провода на клеммах, пока включаете зажигание. Это нормально, когда напряжение падает, но оно не должно опускаться ниже 9,5 вольт. Если это так, батарея должна быть заменена.

Чтобы проверить систему зарядки, держите провода вольтметра на клеммах аккумуляторной батареи, пока вращаете двигатель примерно до 3000 об/мин. Напряжение должно подняться до значения от 13,8 до 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичной 12-вольтовой батареи. Если счетчик не показывает такое большое напряжение, ищите проблему в системе зарядки.

Статьи по теме

Справочные материалы

  • Yuasa: Как проверить аккумулятор на 12 В и систему зарядки?
  • Научные друзья: как пользоваться мультиметром

Об авторе

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук.
