Как правильно проверить аккумулятор с помощью мультиметра

Любой автомобильный аккумулятор считается работоспособным лишь в том случае, если все его рабочие характеристики соответствуют нормируемым значениям. Для их контроля используются самые различные измерительные приборы. Однако при желании проверить АКБ можно и обычным тестером. В этой статье мы ознакомимся с тем, как проверить аккумулятор мультиметром.

Содержание

Что такое мультиметр?

Мультиметр – это многофункциональный прибор универсального типа. Заложенные в этом устройстве возможности позволяют заменять им сразу три измерительных прибора, посредством которых проверяются следующие параметры:

• Сопротивление нагрузки или потребителя.
• Напряжение (постоянное и переменное).
• Силу тока (только постоянную величину).

Посредством обычного мультиметра можно проверить аккумулятор не только по напряжению, но и замерить такой важный показатель, как энергетическая емкость. Последнее возможно лишь в том случае, если пользователь строго придерживается указаний соответствующих методик.

Методы проверки АКБ мультиметром

При проверке АКБ тестером применяются два подхода: измерение его параметров при работающем или при заглушенном двигателе. Рассмотрим каждый из них более подробно.

Как проверить аккумулятор при работающем движке

В этом случае перед тем, как проверить напряжение аккумулятора мультиметром, важно учесть следующие моменты:

• Заводить мотор можно лишь после того, как он будет установлен на ровной площадке и поставлен на ручник.
• После его запуска начинают работать встроенный генератор и регулятор напряжения, подзаряжающие аккумулятор.
• Напряжение на клеммах при запущенном двигателе достигает показаний в 13,5-14,0 Вольт.
• Благодаря электронному регулятору оно поддерживается на уровне, исключающем возможность закипания электролита.

Для определения точного значения напряжения АКБ мультиметром потребуется отключить все «мощные» потребители, включая отопительные приборы, фары и звуковоспроизводящую аппаратуру. Если этого не сделать, то мощности генератора при работе на холостом ходу не будет хватать для поддержания номинального уровня.

В данном случае его пониженное значение можно объяснить следующими причинами:

• Наличие плохого контакта в электрической цепи нагрузки.
• Неисправность встроенного генератора.
• Выход из строя электронного регулятора.

Если результаты измерений удовлетворительны – можно включить потребители энергии, а затем добавить обороты двигателя и повторить замеры напряжения. В ситуации, когда на высоких оборотах оно падает до 13,4 Вольта и ниже – необходима диагностика генераторного агрегата и блока управления.

При неработающем двигателе

При неработающем моторе при измерении напряжения аккумулятора средний показатель должен быть в пределах 12,5-13,0 Вольт. Верхняя граница соответствует 100 % заряду, а нижняя – его зарядке всего лишь на 50 %. Эти измерения проводятся перед поездкой, а не после того, как двигатель был только что заглушен.

Только в этом случае можно получить точную информацию о том, насколько хорошо аккумулятор способен держать заряд.

Условия, в которых проверяется работоспособность АКБ

Перед тем, как проверить аккумулятор автомобиля с помощью мультиметра (с целью определить, в каком он находится состоянии) – потребуется провести подготовительные операции. Для этого сначала следует отсоединить клеммы АКБ и дать ему отстояться примерно 5-6 часов. Затем необходимо подготовить полный комплект инструмента, используемого при проверке. В него входят:

• Сам мультиметр с измерительными щупами.
• Нагрузочная вилка.
• Галогенные лампы (2 штуки).

По завершении подготовительных операций приступают к измерениям, предусмотренным программой проверки аккумулятора мультиметром. В зависимости от полученных показаний принимается решение о необходимости замены или о продолжении эксплуатации данного образца.

По каким параметрам можно проверить аккумулятор мультметром

С помощью мультметра можно проверить следующие характеристические параметры АКБ:

• Его номинальное или рабочее напряжение (оно указывает на качество зарядки).
• Силу тока, отдаваемого в нагрузку в нормальном режиме.
• Энергоемкость.

По номинальному напряжению, измеренному на клеммах прибора, судят о том, насколько хорошо заряжен аккумулятор.

Как проверить заряд аккумулятора

Перед тем, как проверить заряд аккумулятора автомобиля мультиметром – нужно знать, что с помощью этого прибора проверку степени заряда АКБ осуществить невозможно. Оценку можно произвести с помощью нагрузочной вилки, позволяющей оценить зарядку с высокой степенью точности.

Проверка степени зарядки аккумулятора заключается в кратковременном подключении нагрузочной вилки с обязательным соблюдением полярности подсоединения.

До и после коммутации нагрузки нужно измерить напряжение на клеммах АКБ. Перед ее подсоединением оно должно быть в пределах 12,6-13,0 Вольт, а после завершения нагрузочной операции (по истечении пятой секунды) – не менее 10,5 Вольт. Только в этом случае проверяемый аккумулятор считается хорошо заряженным, то есть способным работать под нагрузкой длительное время.

Если в процессе проверки напряжение на клеммах падает ниже 9 Вольт – аккумулятор считается нерабочим и нуждающимся в восстановлении. В этой ситуации рекомендуется побеспокоиться о покупке нового образца АКБ.

О том, как проверить и отрегулировать ток зарядки аккумулятора с помощью мультиметра, вы можете посмотреть в представленном видео-ролике ниже.

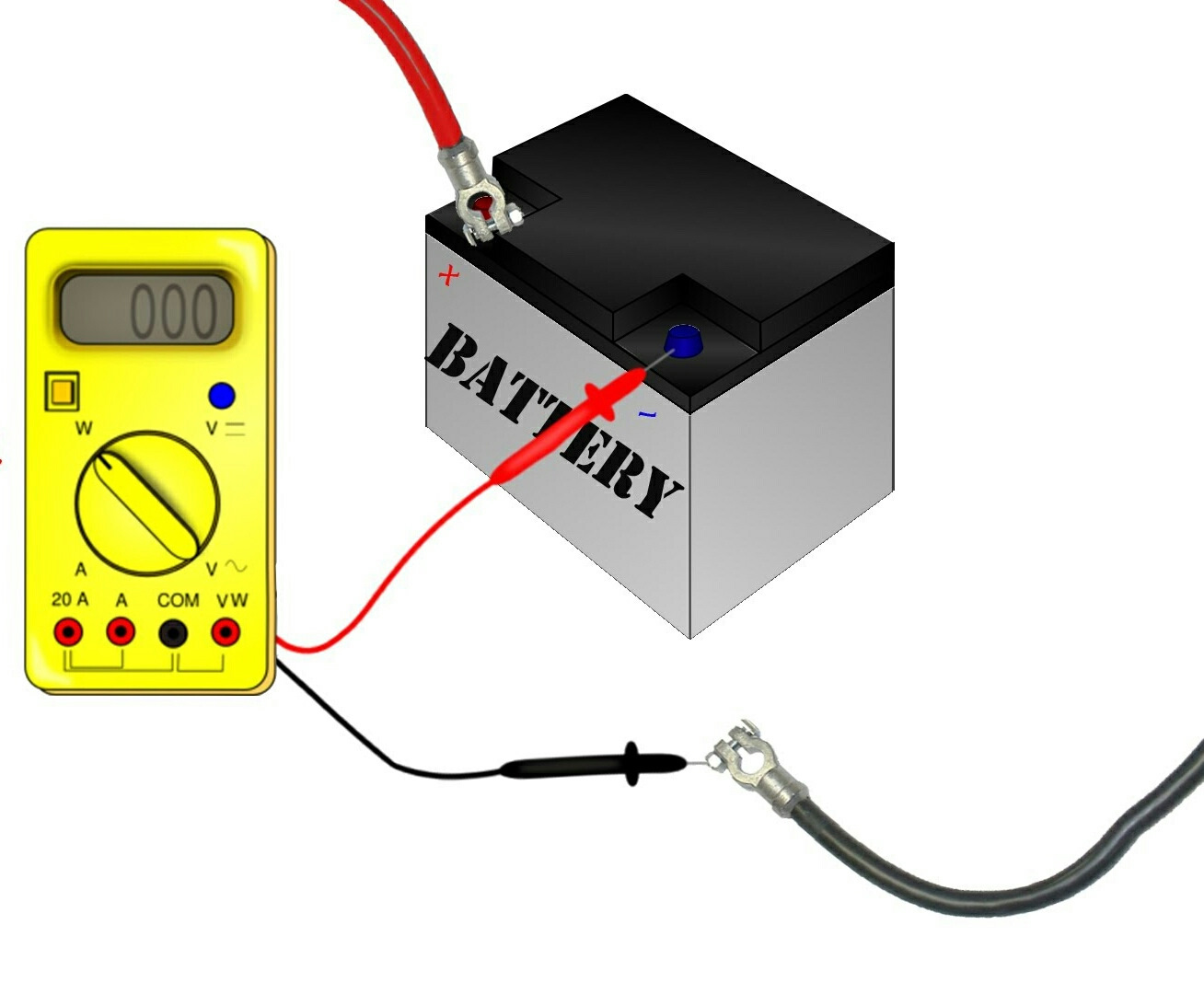

Как проверить аккумулятор на ток утечки

У любого аккумулирующего энергию прибора, способного «выдавать» ток во внешнюю нагрузку, возможны утечки. При эксплуатации таких устройств важно следить за тем, чтобы значение этих токов не превышало определенного уровня. Для автомобильных аккумуляторов, в частности, оно не должно быть более 50 мА.

Наличие утечек объясняется тем, что энергия в небольших количествах расходуется на обеспечение током «паразитных» цепей, не предназначенных для рабочих целей. Кроме того, они могут появляться из-за необходимости расхода энергии на поддержание функционирования охранной сигнализации, например.

При превышении «нерабочими» утечками предельного уровня потребуется провести диагностику системы, сопровождающуюся замером величины «паразитных» токов. Для этого необходимо проделать следующие операции в указанной ниже последовательности:

1. Заглушить мотор работающего автомобиля, выключив зажигание.
2. Подождать, пока он полностью остынет (примерно 10-15 минут).
3. Отключить все потребители энергии без исключения.
4. Снять контакт с минусовой клеммы аккумулятора.
5. Перевести указатель режима измерений мультиметра на проверку постоянного тока, а затем выбрать диапазон до 10 Ампер.
6. Соединить красный провод прибора с минусом аккумулятора, а к снятой клемме подключить щуп в черной изоляции.

По показаниям включенного в эту схему тестера можно судить о наличии или отсутствии «паразитных» токов. Таким же образом выясняется и их абсолютная величина.

Способы выявления утечек

Проверить, на каком конкретном участке автомобильной сети образуется утечка, очень просто. Для этого нужно по очереди отключать, а затем вновь подключать предохранители на распределительном щитке. Если при снятии очередного предохраняющего элемента она пропадает (мультиметр показывает «0») – это значит, что именно в этой цепи появляются «паразитные» токи.

Многих пользователей также интересует вопрос о том, а можно ли найти утечку на аккумуляторе без прибора. Для того, чтобы решить эту задачу, потребуется сделать следующее:

1. Отключить все источники света и закрыть дверцу.
2. Заглушить двигатель и открыть капот.
3. Охранную сигнализацию полностью отключить от бортовой сети.

После этого нужно снять подводящий кабель с положительной клеммы и сделать 5-ти минутную выдержку. Затем следует вновь подключить клемму аккумулятора и проследить за видом образующейся при этом искры. Достаточно мощный разряд указывает на то, что утечка присутствует. Небольшое искрение свидетельствует об естественных процессах, происходящих при обрыве и восстановлении электрической цепи (утечки нет).

Ток утечки грязного аккумулятора

В определенных условиях утечка паразитными токами может образовываться из-за сильной загрязненности рабочей поверхности аккумулятора в зоне контактных клемм. Грязь в этих местах нередко скапливается по причине плохого ухода за АКБ, требующего постоянного поддержания в чистоте.

Накапливающиеся со временем грязевые наслоения из масла, испарений электролита и пыли образуют тонкую плену, являющуюся хорошим проводником тока. Именно из-за нее со временем обнаруживаются сильные утечки, приводящие к быстрому разряду АКБ. Устранить это неприятное явление можно очень просто. Для этого достаточно постоянно поддерживать свой аккумулятор в чистом состоянии, регулярно протирая его поверхности ветошью или кусочками мягкой фланелевой ткани.

Измеряем плотность электролита

Проверить плотность электролита аккумулятора с помощью мультиметра можно только одним методом. Он сводится к измерению номинального постоянного напряжения без нагрузки. Такой подход к оценке плотности позволяет быстро установить факт неисправности аккумуляторной батареи.

Таблица степени заряженности АКБ в зависимости от плотности электролита

О степени заряженности аккумуляторной батареи можно судить по плотности его электролита. Чем плотность ниже, тем сильнее батарея разряжена.

Как проверить емкость аккумулятора

Мы выяснили, что проверить аккумулятор по степени заряда измерительным прибором не только возможно, но и совсем несложно. А вот можно ли проверять емкость аккумулятора мультиметром – с этим вопросом еще следует разобраться. Сделать это удается, если помимо измерительного прибора использовать искусственную нагрузку и часы (таймер).

Суммарная мощность лампочек будет равна 110 Ваттам, а протекающий через них ток составит порядка 8,5-9 Ампер.

Чтобы измерить емкость аккумулятора потребуется проделать следующие действия в приведенной ниже последовательности:

1. Сначала нужно полностью зарядить проверяемый АКБ.
2. Затем следует подключить к клеммам нагрузку и мультиметр, переключатель которого переведен в режим измерения напряжения.
3. При их подключении следует засечь время и дожидаться момента, когда напряжение на клеммах понизится до величины 10,3 Вольта.
4. Определив по часам время снятия этого показания, вычисляем интервал, за который батарея полностью разрядилась.

Пусть он будет равен 6,5 часам. Проверить емкость при наличии этих данных очень просто: нужно умножить полученное время в часах на разрядный ток в амперах. В результате получится энергоемкость батареи в ампер-часах. В нашем случае она имеет значение 6,5х8,5 = 55 А/час.

В ходе эксплуатации всегда следует помнить о том, что автомобильные батареи плохо «переносят» глубокий разряд. Поэтому необходимо постоянно контролировать напряжение на его клеммах, непосредственно связанное с величиной емкости. При обнаружении падения этого показателя ниже 10,3 Вольта потребуется провести контрольную проверку энергоемкости описанным выше способом. По ее завершении обязательно нужно восстановить работоспособность аккумулятора тщательно подобранным зарядным током.

Еще один способ определения емкости аккумулятора — произвести измерения с помощью тестера емкости АКБ.

Тестер емкости аккумулятора

Проверка напряжения

Напряжение на клеммах АКБ – основной показатель его работоспособности и возможности дальнейшей эксплуатации. Перед тем как измерить напряжение на его клеммных контактах – потребуется проделать операции в перечисленном ниже порядке:

1. Сначала подготавливается сам аккумулятор, для чего его поверхности в зоне клемм тщательно протираются ветошью.
2. Затем нужно перевести подготовленный мультиметр в соответствующий режим («напряжение») и перейти к измерению параметра.
3. Далее выбирается предел показаний (для данного случая подойдет «20 Вольт»).

После этого измерительные щупы прибора подсоединятся к соответствующим клеммам АКБ (провод в изоляции красного цвета – к плюсу, а черный –  к минусу). В заключение следует сравнить полученные показания с нормируемыми значениями.

При меньших показаниях АКБ нуждается в подзарядке, для проведения которой потребуется специальное зарядное устройство (ЗУ).

Критерии оценки

При оценке текущего состояния АКБ необходимо исходить из следующих критериев:

• показания напряжения аккумулятора в пределах 12,6-13,0 Вольта указывают на то, что батарея хорошо заряжена и полностью готова к работе;
• значения 12,1-12,4 Вольта – признак того, что аккумулятор заряжен не полностью и нуждается в подзарядке;
• 11,6-12,0 Вольт свидетельствуют о сильном разряде АКБ, который для работы непригоден;
• показания менее 11,0 Вольт означают, что прибор полностью разряжен и нуждается в специальных восстановительных процедурах.

Для реанимации полностью «севшего» аккумулятора потребуется провести ряд восстановительных операций, описанных в соответствующем разделе.

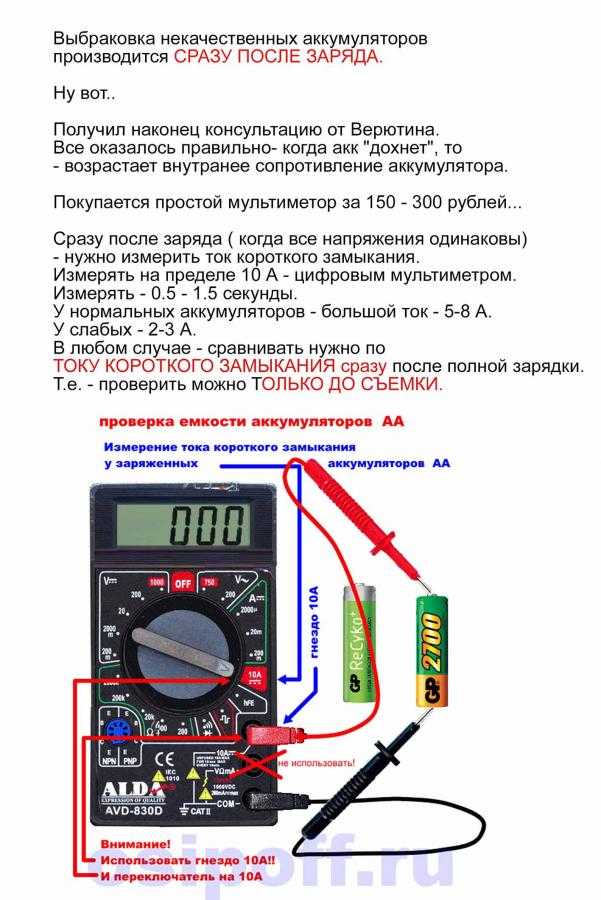

Как проверить ампераж аккумулятора

Чтобы определиться с тем, как проверяется ампераж аккумулятора мультиметром – пользователю потребуется создать специальную нагрузочную цепь. В качестве потребителя могут использоваться либо галогенные лампы, либо специальная нагрузочная вилка.

Для измерения силы тока аккумулятора мультиметром необходимо проделать следующие манипуляции:

1. Переключить мультиметр в режим «Амперы» на пределе 10 А (20А).
2. Подсоединить контрольный щуп прибора красного цвета к плюсовой клемме АКБ, а второй (черный) – к одному из 2-х контактов нагрузки.
3. Второй ее контакт нужно подключить к минусовой клемме аккумулятора.

На его табло высветится показание, соответствующее величине нагрузочного тока.

Проверка внутреннего сопротивления

Воспользовавшись универсальным прибором типа «мультиметр», удается проверить аккумулятор на имеющееся у него внутреннее сопротивление. Для проведения таких измерений также потребуется специальная нагрузка (ее функцию обычно выполняет обыкновенная галогенная лампочка на 60 Ватт с током потребления порядка 5 Ампер.

При пересчете на токовую нагрузку в 5 Ампер соответствующие потери не должны быть более 0,05 Вольта.

Для проверки сопротивления пластин в аккумуляторе мультиметром потребуется проделать следующий ряд операций:

1. Сначала нужно подключить галогенную лампу к клеммам АКБ и дождаться момента, когда она начнет светиться.
2. Сразу вслед за этим потребуется замерить напряжение на клеммах с помощью мультиметра и записать полученное показание.
3. Затем необходимо отсоединить лампу от АКБ и вновь зафиксировать значение напряжения на его клеммах.

На завершающей стадии проверки следует определить разницу между двумя полученными показаниями (без нагрузки и с нагрузкой). Если эта величина не превышает 0,05 Вольта – то проверяемый аккумулятор имеет достаточно низкое сопротивление и не снижает рабочее напряжение. В противном случае придется смириться с тем, что батарея сильно изношена и нуждается в замене.

Проверка аккумулятора

С тем, как проверить напряжение на аккумуляторе мультиметром, можно ознакомиться при просмотре многочисленных видео обзоров, в больших количествах размещенных в Интернете. Кроме того, в них приводится и другая интересующая автолюбителей информация. Просмотрев эти видеоролики, каждый желающий сможет узнать, как измерить силу тока мультиметром, а также каким образом удается определить его рабочую емкость и внутреннее сопротивление. В заключение отметим, что разобраться в том, как проверить зарядку аккумулятора мультиметром совсем несложно. Для этого достаточно следовать тем указаниям и рекомендациям, которые приводятся в данной статье.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

как проверить мультиметром его заряд

Каждому автолюбителю не помешают знания о методах проверки работоспособности аккумулятора. Времена, когда двигатель можно было запустить путём вращения ручного стартера, давно ушли в прошлое. АКБ (аккумуляторная батарея) в современном автомобиле, помимо запуска двигателя, ответственна за питание систем безопасности, сигнализации, электроприводов замков. Хорошее состояние батареи — важнейший фактор правильной эксплуатации транспортного средства.

• Измерительные приборы
• Проверка АКБ мультиметром
• Возможность утечки напряжения
  • Утечка через корпус аккумулятора
  • Надостаток заряда в цепи
• Проверка ёмкости
  • Тестирование под нагрузкой
  • Тест методом контролируемого разряда
• Замеры нагрузочной вилкой
• Измерение плотности электролита

Случаев, когда требуется проверка работоспособности АКБ, может быть множество. Например, машина долго простояла без эксплуатации, или на улице установились сильные морозы, которые увеличивают нагрузку на батарею, или планируется дальняя поездка в отпуск. Проверить надёжность этого прибора можно, измерив три основных параметра: напряжение, ёмкость и плотность электролита.

Измерительные приборы

Для проверки работоспособности аккумулятора используют несколько приборов и выполняют ряд нехитрых манипуляций:

1. Мультиметр — доступный и удобный прибор, позволяющий с приемлемой точностью определить состояние АКБ.
2. Нагрузочная вилка — устройство, позволяющее имитировать стартовую нагрузку на аккумулятор при запуске двигателя и одновременно производить замер просадки вольтажа на клеммах батареи.
3. Ареометр служит для проверки плотности электролита в банках батареи.
4. Специализированное окошко на корпусе АКБ — цветовой индикатор состояния зарядки необслуживаемых и малообслуживаемых аккумуляторов. Зелёный цвет обозначает 100% заряд, белый — малый уровень электролита, а чёрный говорит о необходимости зарядки.

Проверка АКБ мультиметром

Методика того, как проверить аккумулятор автомобиля мультиметром, интересует многих автолюбителей. Мультиметр (другое название — тестер) является самым легкодоступным и универсальным прибором для всех замеров, связанных с электричеством. Применяется в электрике и электронике. Отлично подойдёт для тестирования автомобильных электрических цепей. Им можно измерить основные параметры, такие как сопротивление, напряжение, сила тока. Как следствие, возможен замер ёмкости АКБ. Это сможет сделать любой человек, знакомый с первичными основами в области электричества. Проще говоря, с задачей легко справится ученик старших классов школы.

Проверку аккумулятора автомобиля мультиметром можно условно разделить на два этапа:

1. Проверка зарядки по напряжению в батарее.
2. Проверка ёмкости АКБ.

Эти два важнейших параметра измеряются достаточно просто, но требуют внимательности при подключении измерительного прибора, так как аккумулятор обладает мощной силой тока несмотря на невысокое напряжение, что при неверном подключении может вывести тестер из строя.

О том, как проверить зарядку аккумулятора мультиметром, в интернете написано много статей. Но все они сводятся к одному простому методу — замеру напряжения на клеммах. Метод позволяет определить уровень заряда батареи, а также установить, нуждается ли батарея в обслуживании. Делается это следующим образом:

• Отключить клеммы питания автомобиля от АКБ.
• Установить предел измерений мультиметра на значение от 0 до 20 V постоянного тока. Важно не перепутать: мультиметр должен быть включён на режим измерения напряжения, измеряемого в вольтах, а не в положение замера силы тока, измеряемого в амперах.
• Подключить мультиметр к клеммам батареи, соблюдая полярность.
• Запомнить показания.

По полученным показаниям можно легко понять, в каком состоянии находится АКБ:

• Заряженная на 100% батарея будет выдавать напряжение 12,7 V и выше, на некоторых моделях АКБ напряжение может равняться даже 13 V.
• Напряжение ниже 12,7 V говорит о разрядке устройства. Чем оно ниже, тем больше разряжена батарея. Например, если мультиметр показывает напряжение 12,2 V, батарея разряжена примерно на 50%.
• Показатель в 11,8 V говорит о критическом разряде, и аккумулятору требуется незамедлительная зарядка. Запустить двигатель он, скорее всего, не сможет.
• Если показания ниже 11 V, АКБ лучше заменить, иначе она может нанести вред электрическим цепям автомобиля, вывести из строя генератор или контроллер зарядки.

Для получения более точных сведений о состоянии заряда устройства измерения следует производить спустя минимум четыре часа после отключения клемм питания автомобиля.

При проверке состояния аккумулятора нелишним будет тест на возможные избыточные токи утечки.

Возможность утечки напряжения

Советы о том, как проверить тестером аккумулятор автомобиля на избыточный ток утечки, помогут сберечь драгоценный заряд для запуска двигателя после долгой стоянки или в морозное время года.

Сразу нужно отметить, что в современных автомобилях существует штатная утечка. Она возникает из-за постоянного потребления питания охранными системами автомобиля, контроллерами управления замками и т. п. Такая утечка не должна превышать 75 миллиампер в час, иначе батарея будет быстро разряжаться. В реальности электрическое потребление при постоянном питании устройств значительно меньше.

Но бывают и нештатные, избыточные утечки. Они могут происходить как через корпус самой батареи, так и в электрических цепях и схемах автомобиля, приводя к преждевременной разрядке АКБ.

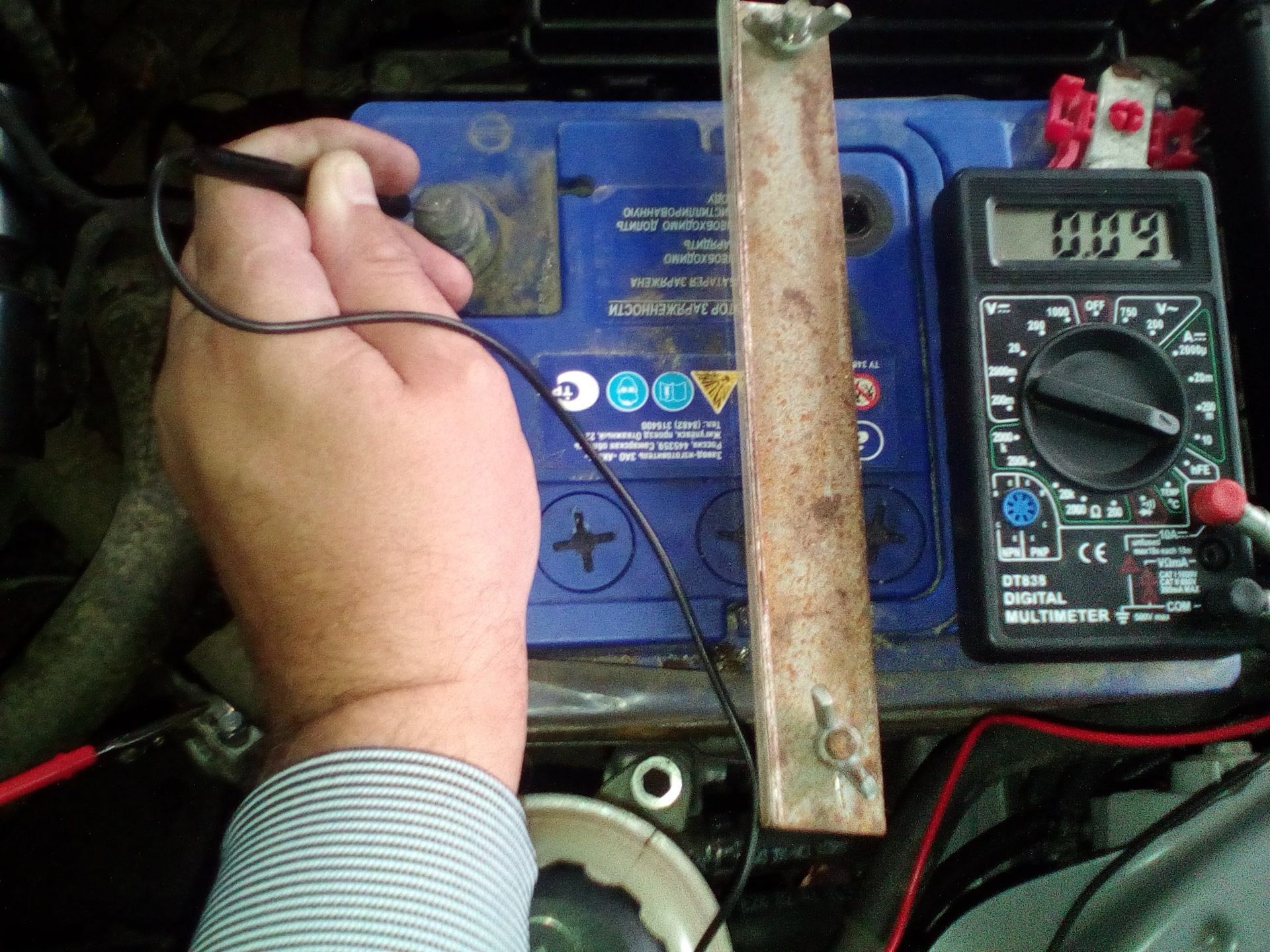

Утечка через корпус аккумулятора

Микротоки по корпусу батареи могут проходить через различные подтёки (например, подтёки электролита) и загрязнения. Для определения мест прохождения микротоков необходимо:

• Отключить батарею от систем автомобиля.
• Поставить мультиметр в режим измерения постоянного напряжения в пределах от 0 до 20 V.
• Подключить плюсовой щуп мультиметра к плюсу батареи.
• Минусовым щупом медленно водить в местах подтёков и загрязнений.

Любое отклонения от нуля в показаниях прибора говорит о наличии микротоков на корпусе батареи.

Устраняются такие утечки легко. Корпус аккумулятора необходимо обработать раствором соды (одна столовая ложка соды на стакан воды). Батарея тщательно протирается от подтёков и загрязнений, а затем высушивается. Если тестирование не выявило утечек, но на батарее имеются подтёки и загрязнения, их всё равно необходимо удалить, так как рано или поздно загрязнения приведут к утечкам и саморазряду устройства.

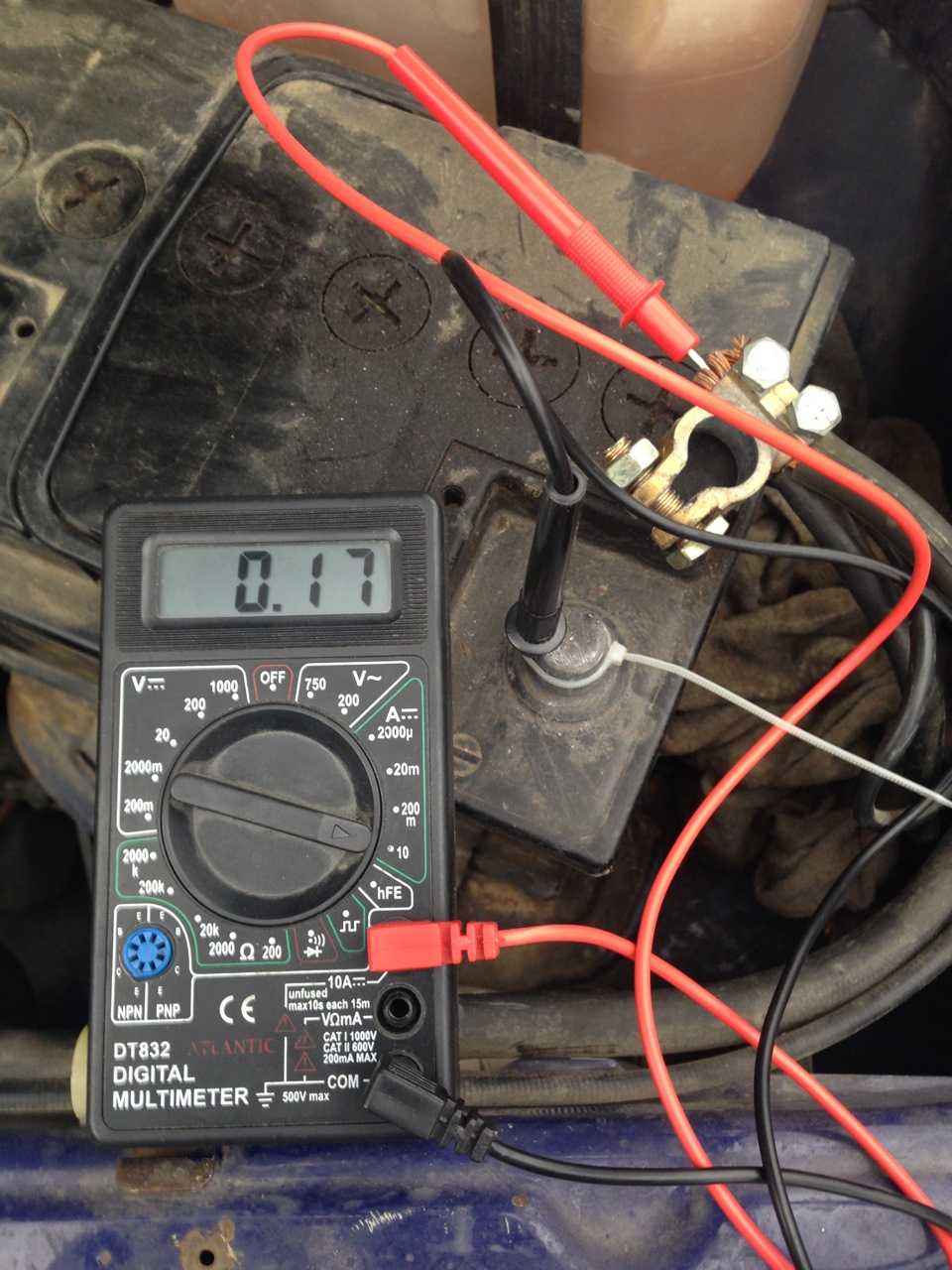

Надостаток заряда в цепи

Утечки заряда батареи могут происходить в электрических цепях автомобиля. Чтобы определить, в какой именно цепи происходит повышенное электропотребление, необходимо:

• Отключить все источники потребления электричества: свет фар, магнитолу, свет в салоне
• Установить мультиметр в положение измерения силы тока до 10 ампер.
• Отсоединить плюсовую клемму от аккумулятора.
• Подсоединить минусовую клемму тестера к контактной клемме АКБ, плюсовую клемму мультиметра подключить к плюсовой клемме автомобиля.
• Примерно через минуту снять показания (охранные системы автомобиля включаются, как правило, через минуту).

Если показания прибора по току утечки превышают 75 миллиампер, необходимо произвести следующие действия:

• Вынуть поочерёдно предохранители и реле для последующего наблюдения за показаниями прибора.
• После того как показания утечки придут в норму, определить, в какой из цепей происходит утечка.

Зная, в какой из цепей авто находится неисправность, её гораздо легче найти и исправить.

Дальнейшее устранение утечек такого рода — повод обратиться к профессиональному автоэлектрику. Проверка даёт возможность понять, что АКБ полностью работоспособна, а саморазряд происходит по вине внутренней электрики автомобиля и не имеет отношения к аккумулятору.

Проверка ёмкости

Существует множество способов, как проверить ёмкость аккумулятора автомобиля, но наиболее простыми являются два метода измерений мультиметром, а именно:

• проверка ёмкости АКБ под нагрузкой;
• проверка ёмкости аккумулятора методом контроля разряда.

Тестирование под нагрузкой

Простейшим способом проверки ёмкости аккумулятора под нагрузкой является подключение обыкновенной автомобильной фары мощностью от 40 до 45 ватт. Нагрузку подключают напрямую к клеммам аккумулятора. Фара должна поработать в течение трёх минут в качестве нагрузки. Затем её отключают и производят замер мультиметром в режиме измерения напряжения постоянного тока в диапазоне от 0 до 20 V.

Если ёмкость АКБ в норме, то напряжение на клеммах будет превышать 12,4 V. Любые проблемы с запуском двигателя кроются не в батарее, а в электрике автомобиля.

Если показания прибора ниже 12,4 V, это говорит о потере ёмкости аккумулятором, а значит в скором времени нужно готовиться к приобретению новой батареи.

Стоит отметить, что если при подключении фары к АКБ лампочка через несколько десятков секунд начинает блёкло гореть, производить дальнейшие замеры не имеет смысла, а батарея подлежит замене.

Тест методом контролируемого разряда

Перед проверкой необходимо полностью зарядить батарею и иметь паспорт проверяемого аккумулятора.

К клеммам устройства подключают нагрузку, соответствующую штатной нагрузке, указанной в техническом паспорте батареи. Нагрузку можно собрать из автомобильных ламп различной мощности. В цепь включается тестер в режиме измерения силы тока до 10 ампер.

Далее необходимо зафиксировать время разряда аккумулятора по силе тока ниже 50%. Полученные данные следует сравнить с данными, указанными в техническом паспорте АКБ. Если временной показатель приближается к номинальному значению, указанному в паспорте, батарея в порядке. При существенном различии показаний аккумулятор подлежит замене.

Замеры нагрузочной вилкой

Нагрузочная вилка — это прибор, который позволяет осуществить замер напряжения при имитации нагрузки на батарею вовремя включения стартера и запуска двигателя. Такие измерения наиболее точны, но сам прибор можно найти только в автосервисе, поэтому плановые проверки АКБ, как правило, производят мультиметром.

Измерение плотности электролита

Проверка заряда аккумулятора будет неполной, если не произвести замер плотности и уровня электролита. Для этого понадобится прибор — ареометр.

Из банки АКБ закачивают электролит в колбу прибора, в которой также находятся измерительные поплавки. Смотрят, на какой отметке шкалы остановятся поплавки ареометра. Прибор прост в использовании и для того, чтобы правильно ориентироваться в показателях, необходимо знать следующее:

• Максимально заряженная АКБ имеет плотность электролита 1,24—1,27 г/см.
• 1,20 г/см 3 — соответствует 75% заряду.
• 1,16 г/см 3 — заряд на уровне 50%.
• 1,08—1,10 г/см 3 — критический разряд.

Этот способ проверки непопулярен, потому что современные АКБ, в основном, необслуживаемые, и у них нет возможности открыть банки и замереть плотность электролита.

Замеры работоспособности аккумулятора удобнее и доступнее производить с помощью мультиметра. Своевременные проверки АКБ позволят вовремя заметить утечки и потерю ёмкости. Это даст возможность вовремя принять меры для устранения неисправностей аккумулятора, а также значительно продлит срок эксплуатации устройства.

Как запустить разряженный автомобильный аккумулятор от внешнего источника

Вы здесь

Главная | Как запустить разряженный автомобильный аккумулятор » вики полезно Пошаговые руководства для домашних механиков | Часть 2. Следующий уровень — общие работы по техническому обслуживанию

Разряженная батарея никому не доставляет удовольствия, но вы все равно можете завести машину, подключив неисправную батарею к полностью заряженной с помощью соединительных кабелей.

Здесь мы покажем вам, как прыгнуть через автомобиль, используя этот метод, предполагая, что заряженный аккумулятор находится в другом транспортном средстве.

Имейте в виду, что в зависимости от того, насколько разряжен автомобильный аккумулятор, автомобиль может не завестись сразу. Итак, как только вы соединили две машины, запустите машину со здоровой батареей и оставьте две машины подключенными, чтобы подзарядить разряженную.

Также рекомендуется внимательно прочитать руководство по эксплуатации вашего автомобиля, чтобы узнать, есть ли особые рекомендации, которые следует соблюдать при запуске двигателя от внешнего источника. А если у вас есть какие-либо сомнения, позвоните в AAA или в местную службу помощи на дорогах, у которых есть оборудование, чтобы ваш автомобиль работал без риска повреждения.

Ваше пошаговое руководство по прыжке на автомобиль

Меры предосторожности:

• Положение транспортных средств достаточно близко, чтобы дмеперные кабели легко достигли, но убедитесь, что транспортные средства не прикоснулись друг к другу!
• Убедитесь, что кабели не будут повреждены вентилятором, приводными ремнями или любыми другими движущимися частями при запуске двигателя.
• Убедитесь, что вспомогательная батарея имеет то же напряжение, что и разряженная в автомобиле. Почти все современные автомобильные и грузовые аккумуляторы рассчитаны на 12 вольт.
• Убедитесь, что выключатели зажигания обоих автомобилей находятся в выключенном положении, а коробки передач находятся в нейтральном (ручном) положении с установленным стояночным тормозом или в положении «Парковка» (автоматическое).
• Выключите свет и другие электрические нагрузки в автомобиле с разряженным аккумулятором, хотя, если это современный автомобиль с компьютером, рекомендуется включить двигатель вентилятора отопителя, что сведет к минимуму ущерб, который может вызвать чрезмерный скачок напряжения. .
• Рекомендуется надеть защитные очки, потому что всегда есть вероятность взрыва, а батареи полны кислоты.

Подсоедините соединительный кабель ТОЧНО в следующем порядке:

1. Подсоедините красный соединительный кабель к положительной клемме разряженной батареи (или к клемме запуска от внешнего источника на автомобиле с удаленно установленной батареей).

2. Подсоедините противоположный конец к положительной клемме вспомогательной батареи или к клемме запуска от внешнего источника.

3. Подсоедините черный соединительный кабель к отрицательной клемме вспомогательной батареи или к клемме запуска от внешнего источника.

4. Подсоедините другой конец черного кабеля к хорошо заземленному болту или кронштейну на блоке двигателя автомобиля, на котором совершается прыжки, а не к самой батарее. Это предотвращает появление искр рядом с аккумулятором, которые могут привести к взрыву.

5. Запустите двигатель автомобиля с исправным аккумулятором и дайте ему поработать на средней скорости, чтобы зарядить оба аккумулятора.

6. Запустите двигатель автомобиля с разряженной аккумуляторной батареей.

7. Снизьте обороты двигателя до холостого хода на обоих автомобилях и оставьте все выключатели выключенными, чтобы не повредить электрическую систему автомобиля.

8. Отсоедините кабели-перемычки в порядке, обратном их подключению, стараясь не касаться красной и черной клемм друг друга.

Если система зарядки и аккумулятор автомобиля, над которым пришлось совершить прыжок, находятся в хорошем состоянии, то через 30 минут вождения он должен быть полностью заряжен.

Помните, что иногда в экстремально холодных условиях идеально функционирующему автомобилю может потребоваться ускорение, чтобы начать движение, потому что чем ниже температура, тем меньше энергии вырабатывается батареями, и в то же время требуется больше энергии, чтобы развернуться на морозе.

Узнайте, как проверить батарею с помощью мультиметра

Рисунок 1: Мультиметр

Знание того, как проверить батарею с помощью мультиметра, важно для обеспечения оптимальной работы батареи и отсутствия признаков износа. Выход из строя аккумулятора может привести к кажущимся возрастающим проблемам в аппаратной части электронной системы или проблемам с запуском автомобиля. Мультиметр можно использовать для проверки напряжения и тока, вырабатываемого элементом, что помогает распознать неисправную батарею, которую можно заменить. Признаки плохой батареи и способы проверки батареи мультиметром обсуждаются ниже.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить конденсатор с помощью мультиметра, в нашей технической статье.

Содержание

• Признаки неисправности батареи
• Как проверить напряжение аккумулятора с помощью мультиметра
• Как проверить силу тока аккумулятора с помощью мультиметра
• Как проверить автомобильный аккумулятор мультиметром
• Как проверить батарейки ААА и АА с помощью мультиметра
• Как проверить литиевую батарею мультиметром
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Признаки плохого состояния аккумулятора

Проверьте аккумулятор на наличие неисправностей при появлении любого из следующих симптомов:

• Физические проблемы, такие как утечка, нагрев, физически сломанные клеммы или вздутие
• Аккумулятор не может удерживать заряд
• Аккумулятор заряжается до 100 процентов очень быстро, но заряд разряжается слишком быстро
• Напряжение на клеммах аккумулятора слишком низкое по сравнению с номинальным напряжением, указанным на этикетке.

Как проверить напряжение аккумулятора с помощью мультиметра

1. Отключить аккумулятор от цепи.
2. Поверните ручку мультиметра и установите его на напряжение постоянного тока 15-20 В (батарея генерирует постоянный ток). Всегда устанавливайте циферблат на более высокий диапазон, чем указанное напряжение батареи. Для батареи 9 В выбор диапазона 15-20 В на циферблате мультиметра должен работать нормально.
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра. Если показания показывают значение выше 7 В для 9-вольтовой батареи, батарея по-прежнему пригодна для использования.
6. Если показания показывают значительно низкое значение (например, <1 В для 9V), батарея может быть неисправна или разряжена, и ее необходимо заменить. Батарея обычно считается разряженной, если показания мультиметра ниже половины уровня напряжения, указанного на батарее.

Рис. 2. Проверка аккумулятора с помощью мультиметра

Как проверить силу тока аккумулятора с помощью мультиметра

В большинстве случаев можно измерить напряжение на аккумуляторе, чтобы проверить, работает он или нет. Но если цель состоит в том, чтобы убедиться, что батарея может обеспечить достаточный ток для нагрузки, обязательно измерьте силу тока батареи в миллиампер-часах (мАч). Ампер-часы и напряжение используются для оценки аккумуляторов. Напряжение и ампер-часы батареи можно найти на этикетке батареи. Например, 12В 95Ач означает, что батарея выдает 12 В при 95 Амперах в течение одного часа.

Следующие шаги объясняют, как проверить силу тока аккумулятора с помощью мультиметра:

1. Отключите аккумулятор от цепи.
2. Поверните шкалу мультиметра и установите ее для измерения постоянного тока в соответствующем диапазоне тока (выберите 200 мА, если на этикетке батареи написано 100 мАч).
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра.
6. Если показания мультиметра близки к значению, указанному на этикетке аккумулятора, аккумулятор работает нормально. Например, если батарея, рассчитанная на 100 мАч, дает на мультиметре показания 98,5 мА, батарея работает нормально.

Как проверить автомобильный аккумулятор мультиметром

Одними из самых распространенных аккумуляторов для проверки являются автомобильные аккумуляторы. Как и любой обычный аккумулятор, автомобильный аккумулятор часто может выйти из строя со временем или внезапно выйти из строя. Несмотря на то, что это чаще всего происходит в экстремальных погодных условиях, всегда полезно проверить автомобильный аккумулятор и в нормальных условиях. Автомобильный аккумулятор имеет напряжение 12,6 В или выше при полной зарядке, а при работающем двигателе это значение должно составлять от 13,7 до 14,7 В.

Чтобы проверить, не вышел ли из строя автомобильный аккумулятор, обратите внимание на следующие признаки:0005

• Рог звучит не так, как раньше (или приглушен)
• Яркость огней уменьшается при использовании звукового сигнала или индикаторов
• На приборной панели загорается индикатор аккумулятора
• У автомобиля много фальстартов
• Автомобиль требует много пусков (временное подключение внешнего источника питания),
• Из аккумулятора вытекла кислота, что привело к коррозии окружающих участков.
• Автомобиль не заводится

Рисунок 3. Проверка автомобильного аккумулятора с помощью мультиметра

Как проверить напряжение на автомобильном аккумуляторе с помощью мультиметра

Автомобильный аккумулятор обычно располагается в моторном отсеке с одной стороны от двигателя, но также может быть размещен под колесом, в задней части автомобиля или даже в багажнике. Обратитесь к руководству пользователя в случае возникновения каких-либо затруднений относительно расположения батареи. Кроме того, получите доступ к клеммам аккумулятора, найдя металлические соединения в верхней или передней части аккумулятора. Последовательно выполните следующие действия, чтобы проверить напряжение на автомобильном аккумуляторе при выключенном автомобиле:

1. Включите фары на 2-3 минуты, чтобы устранить поверхностный заряд аккумулятора.
2. Выключите свет.
3. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
4. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
5. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
6. Снимите показания мультиметра.

Если автомобиль заглушен, показания 12,2-12,6 В показывают, что аккумулятор в хорошем состоянии и полностью заряжен, а если измеренное напряжение меньше 12,2 В, аккумулятор разряжен и, возможно, его необходимо заменить.

Когда автомобиль заводится, аккумулятор приводит в действие стартер, поэтому от аккумулятора потребляется больше энергии. Номинальное напряжение падает на мгновение, как только автомобиль заводится, но оно не должно опускаться ниже 10 В. Если измеренное напряжение ниже 10 В, аккумулятор может не иметь достаточной емкости и вскоре может выйти из строя. , следовательно, может быть перезаряжен или заменен.

Еще один способ проверить автомобильный аккумулятор — убедиться, что он успешно потребляет энергию, проверив его ток холодного торможения (CCA). Рейтинг CCA дает оценку того, насколько эффективно батарея питает двигатель при низких температурах (обычно ниже 32 ⁰ F или 0 ⁰ C).

Как проверить силу тока автомобильного аккумулятора в холодном состоянии

1. Подсоедините выводы мультиметра к клеммам автомобильного аккумулятора.
2. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
3. Включите зажигание автомобиля. Держите двигатель включенным на протяжении всего процесса измерения.
4. Показание может сначала упасть (скажем, до 10 В), а затем вернуться к более высокому значению около 12 В.
5. Постоянные показания после начального падения указывают на исправную батарею.
6. Начальное значение больше или равно 5 В и меньше 10 В свидетельствует о том, что аккумулятор медленно разряжается.
7. Если показания ниже 5В, лучше заменить батарею.

Примечание: При проверке CCA автомобильного аккумулятора всегда обращайтесь за помощью к другому человеку. Один может контролировать процесс зажигания автомобиля, а другой измерять.

Как проверить батареи AAA и AA с помощью мультиметра

При проверке батареи важно соблюдать правильную полярность (положительную и отрицательную) батареи и щупов мультиметра, чтобы не повредить устройство или батарею.

1. Настройте мультиметр на измерение напряжения постоянного тока.
2. Включите мультиметр и выберите диапазон напряжения, превышающий напряжение проверяемой батареи. Например, если вы тестируете батарею AAA 1,5 В, выберите диапазон 2 В или выше.
3. Прикоснитесь черным щупом мультиметра к отрицательному (-) выводу батареи, а красным щупом — к положительному (+) выводу батареи.
4. Считайте напряжение на дисплее мультиметра. Если напряжение близко к номинальному напряжению батареи, батарея исправна. Например, новая батарея AAA должна показывать около 1,5 В.
5. Если показания напряжения значительно ниже номинального напряжения батареи, возможно, батарея разряжена или разряжена и ее необходимо заменить.

Как проверить литиевую батарею с помощью мультиметра

Важно отметить, что литий-ионные батареи имеют ограниченное количество циклов зарядки и могут выйти из строя при разряде ниже определенного напряжения. Перед выполнением проверки батареи мультиметра рекомендуется ознакомиться со спецификациями производителя.

1. Настройте мультиметр на измерение напряжения постоянного тока.
2. Определите положительные и отрицательные клеммы литиевой батареи.
3. Подсоедините красный щуп мультиметра к положительной клемме аккумулятора, а черный щуп к отрицательной клемме.
4. Проверьте показания напряжения на мультиметре. Напряжение полностью заряженной литиевой батареи должно составлять около 4,2 вольта. Если показания напряжения значительно ниже указанного, аккумулятор может быть разряжен или поврежден.
5. Если вам нужно проверить внутреннее сопротивление батареи, установите мультиметр на измерение сопротивления и прикоснитесь щупами к положительной и отрицательной клеммам батареи. Показания должны быть в пределах нескольких Ом.
6. После завершения проверки аккумулятора обязательно отсоедините щупы мультиметра от клемм аккумулятора в правильном порядке: сначала черный (отрицательный), затем красный (положительный) щуп.

Часто задаваемые вопросы

Что должно показывать полностью заряженная батарея 12 В?

При полной зарядке 12-вольтовая батарея должна показывать напряжение чуть выше 12 В (скажем, 12,6 В).

При каком напряжении необходимо заменить автомобильный аккумулятор?

В руководстве по эксплуатации автомобиля указано, где должен лежать автомобильный аккумулятор, который в большинстве случаев составляет примерно 12,6 вольта.

Как долго нужно водить машину, чтобы зарядить аккумулятор?

Перед повторной остановкой рекомендуется проехать на автомобиле около 30 минут, чтобы аккумулятор продолжал заряжаться.

Как долго автомобильный аккумулятор может оставаться разряженным и при этом подзаряжаться?

В нормальных условиях автомобильного аккумулятора хватает примерно на две недели без запуска автомобиля.

Как проверить ампер автомобильного аккумулятора с помощью мультиметра?

Установите мультиметр для измерения тока, подключите положительный щуп к положительной клемме аккумулятора, а отрицательный щуп к отрицательной клемме, запустите двигатель, измерьте потребляемый ток.

Как проверить зарядное устройство с помощью мультиметра?

Настройте мультиметр на измерение напряжения, подсоедините положительный и отрицательный щупы к соответствующим клеммам, подключите зарядное устройство и измерьте выходное напряжение.
