Современный автомобиль оснащен большим количеством датчиков. Однако со временем они могут выйти из строя. Автомобилист должен знать, как их проверить в домашних условиях и когда они нуждаются в замене.

Как проверить датчик температуры

Для начала нужно разобраться, как проверить датчик температуры, который монтируется в головке блока цилиндров. Если имеются какие-то проблемы, на приборной панели будет загораться соответствующий индикатор. Но есть косвенные признаки, которые говорят, что он вышел из строя:

• резко увеличился расход топлива,
• изменился состав выхлопа,
• снизилась управляемость авто из-за того, что повышается температура двигателя,
• мотор часто перегревается.

Для проверки нужно узнать, каково сопротивление между клеммами при разной температуре двигателя. Здесь действует обратная зависимость – чем температура выше, тем сопротивление ниже. Для проверки нужно отодвинуть закрывающий контакты резиновый кожух. «Плюс» мультиметра подключают к проводнику, через который передается сигнал, а «минус» к заземлению. Записывают показатели, которые прибор показывает при прогревании до определенной температуры. Для автомобиля каждой марки есть своя таблица нормативных значений, которую можно найти в техдокументации.

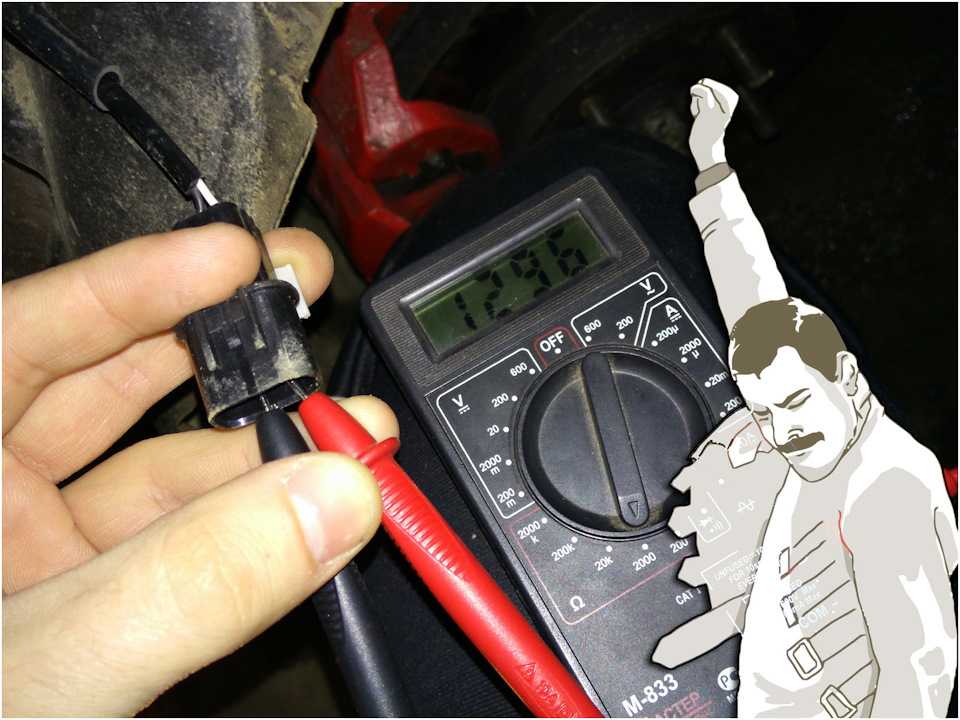

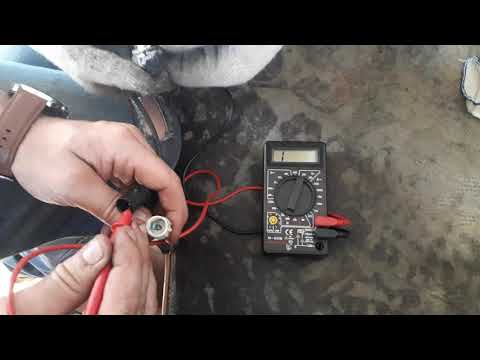

Как проверить датчик мультиметром

Большинство рекомендаций автомобилистов начинаются с рекомендаций, как проверить датчик мультиметром. Этот прибор также называют тестером. Его особенность заключается в том, что он объединяет в себе сразу несколько функций. Как минимум он может измерять силу тока и напряжение, то есть использоваться в качестве вольтметра и амперметра. Датчики – это приборы, подключенные к электрической системе автомобиля. Следовательно, мультиметр поможет проверить, соответствует ли значение сопротивления нормативному. Если не соответствует – прибор вышел из строя.

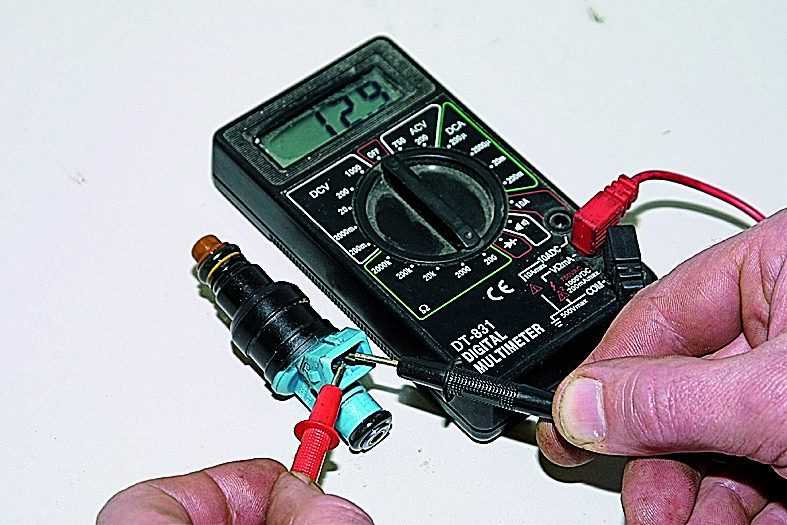

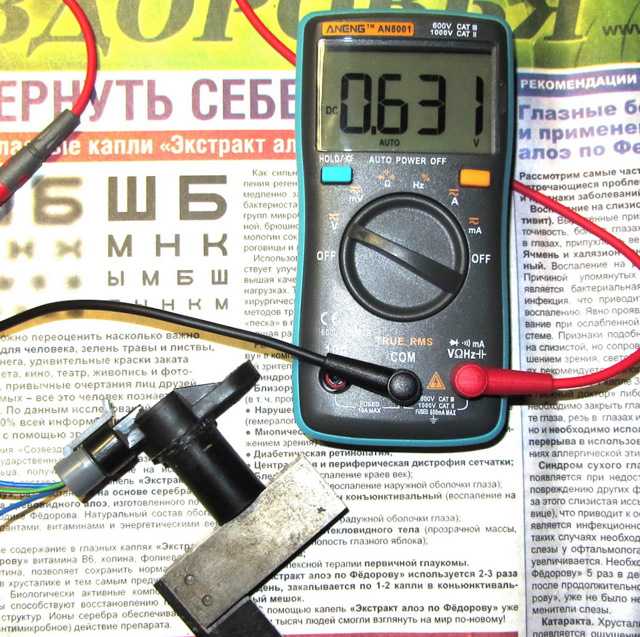

Как проверить датчик коленвала

Правильно этот прибор называется датчиком положения коленвала. Он используется для того, чтобы синхронизировать работу топливных форсунок и системы зажигания (в бензиновых моторах инжекторного типа). Если этот прибор выйдет из строя, то зажигание будет включаться раньше или позже, чем нужно, и топливная смесь не будет сгорать полностью. Также это может привести к нестабильной работе двигателя.

Перед тем, как проверить датчик коленвала, следует убедиться, что снижение динамических характеристик автомобиля не вызвано какими-то другими факторами. О том, что причиной является именно датчик, говорит произвольное изменение оборотов двигателя в процессе движения. Проблемы могут возникать и в холостом режиме.

Существует несколько способов проверки. Если есть возможность, лучше купить недорогой диагностический сканер, есть вполне доступные по цене модели. Если при визуальном осмотре на торце датчика не замечено стружки и сильных загрязнений, можно подключить к нему диагностический OBD-2  сканер. Современные устройства работают через мобильные приложения, пересылая туда диагностические коды неисправности.

Kak proverit datchiki avtomobilya

Не у всех есть такой сканер, поэтому при его отсутствии можно проверять датчик с помощью омметра (или мультиметра) и осциллографа. Последний дает самый точный результат, но тоже имеется не у всех.

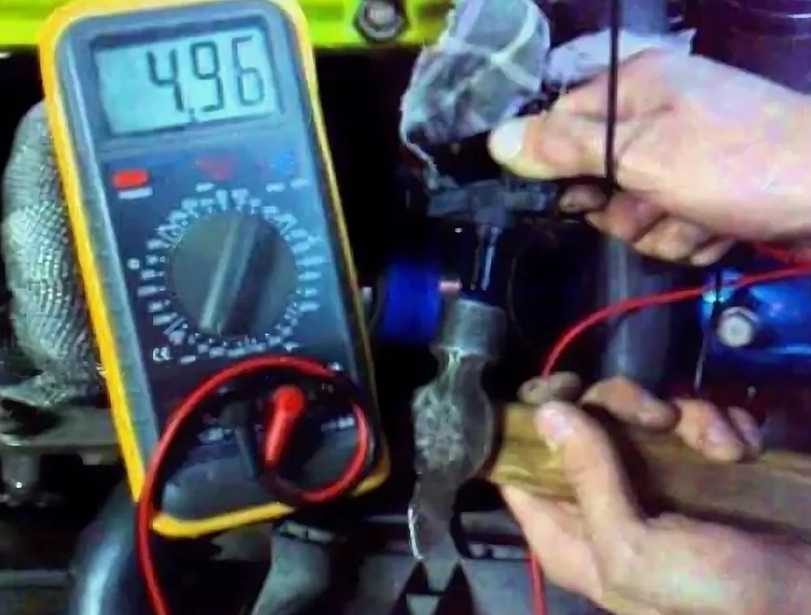

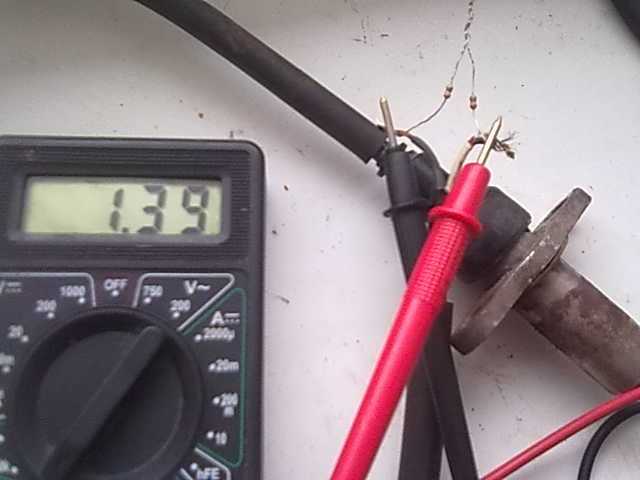

При проверке с помощью мультиметра измеряют сопротивление катушки индуктивности. Щупы прибора попарно подключаются к ее выводам без учета полярности. Точное сопротивление катушки можно найти в технической документации в соответствии с ним установить верхний лимит для мультиметра. Если в результате замеров не было выявлено существенных отклонений, то, скорее всего, с датчиком все в порядке. Но можно продублировать проверку, используя уже другие методы.

Как проверить датчик охлаждающей жидкости: два способа

Иногда этот прибор называют температурным датчиком. Перед тем, как проверить датчик охлаждающей жидкости, следует взять современный вольтметр, а еще лучше – мультиметр, который может работать в таком режиме. Следует убедиться, что проводка  функционирует исправно. Для того, чтобы это устройство справлялось со своими задачами, напряжение на нем должно быть стабильным, нормативное значение в 5 В. Чтобы проверить, как обстоят дела на самом деле, нужно отключить провода от прибора и при работающим моторе измерить подающееся на них напряжение с помощью мультиметра, работающего в режиме вольтметра.

Если со стороны проводки никаких проблем нет, значит, причина заключается в неисправности самого датчика. Для его проверки опять же берут мультиметр, а к нему добавляются электронный термометр и любой электрический прибор, способный постоянно подогревать воду – например, электрочайник. Демонтировать датчик можно с помощью ключа.

Есть два способа проверить датчик охлаждающей жидкости. Первый – с использованием всех перечисленных приборов, включая термометра. Для этого электронный (не ртутный) термометр помещают в чайник с еще не нагретой водой. К датчику подсоединяют мультиметр, работающий в режиме омметра и помещают устройство в чайник. Показания датчика записывают. Затем включают чайник и проверяют показания сопротивления в ключевых точках – при +10 градусах и выше, с шагом в +5 градусов. Сравнивают полученные значения с нормативными, которые можно найти в технической документации. Если реальные показатели сильно отличаются, то датчик пора менять.

Второй способ проверки не предполагает использования термометра, поэтому является менее точным, но зато он более прост в исполнении. Суть его состоит в поиске отправного момента, известного показателя – например, 100 градусов при закипании воды. Это значение можно принять за контрольную точку и определить показатели именно в этот момент. Этой температуре примерно соответствует сопротивление в  177 Ом, но допускается небольшая погрешность, то есть в целом значение показателя должно попадать в диапазон 190-210 Ом.

Как проверить датчик ДМРВ

Часто автомобилисты интересуются, как проверить датчик ДМРВ. Это название расшифровывается как датчик массового расхода воздуха. Поэтому в популярных автомобильных изданиях его называют датчиком воздуха. Способы его проверки будут рассмотрены ниже.

Как проверить датчик АБС

Этот датчик есть практически во всех современных автомобилях. Это бесконтактное устройство, которое анализирует скорость или частоту вращения колеса в машинах, оснащенных системами активной безопасности. Датчик обеспечивает работу антиблокировочной системы (АБС) и используется также системой курсовой устойчивости.

Kak proverit datchiki avtomobilya2

Перед тем, как проверить датчик АБС, нужно приобрести современный мультиметр с высокой точностью и функциональностью. В идеале лучше проверить датчик на станции техобслуживания. Там это смогут сделать с использованием осциллографа, который даст более точный результат.

Проверка осуществляется стандартным способом. Для этого подключают прибор к контактам и измеряют показатели сопротивления. Они должны соответствовать нормативным значениям, прописанным в технической документации. Во время проверки нужно также несколько раз покачать датчик и провода. Если при этом показания мультиметра изменятся, значит, проблемы связаны с обрывом в цепи.

Мультиметр проверит и напряжение. Для этого нужно только перевести его в соответствующий режим. Но для такой проверки следует сначала с помощью домкрата поднять автомобиль так, чтобы одно колесо находилось в воздухе, и можно было бы раскрутить его до 50 оборотов в минуту. Нормативное напряжение составляет 2 В.

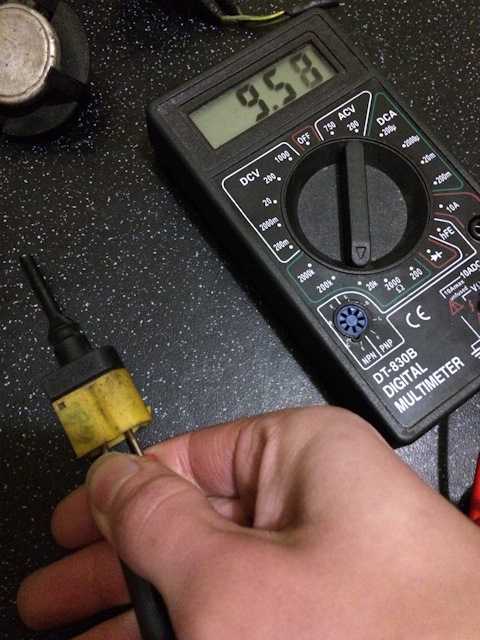

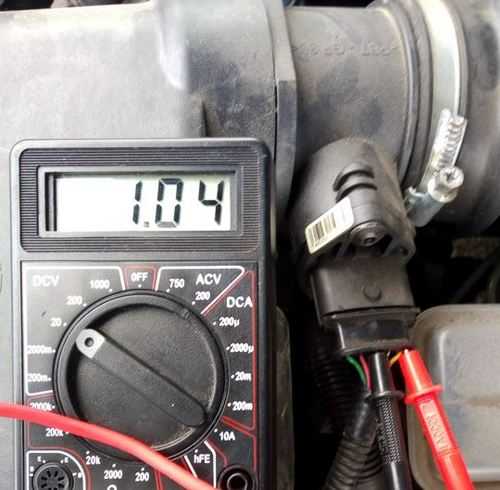

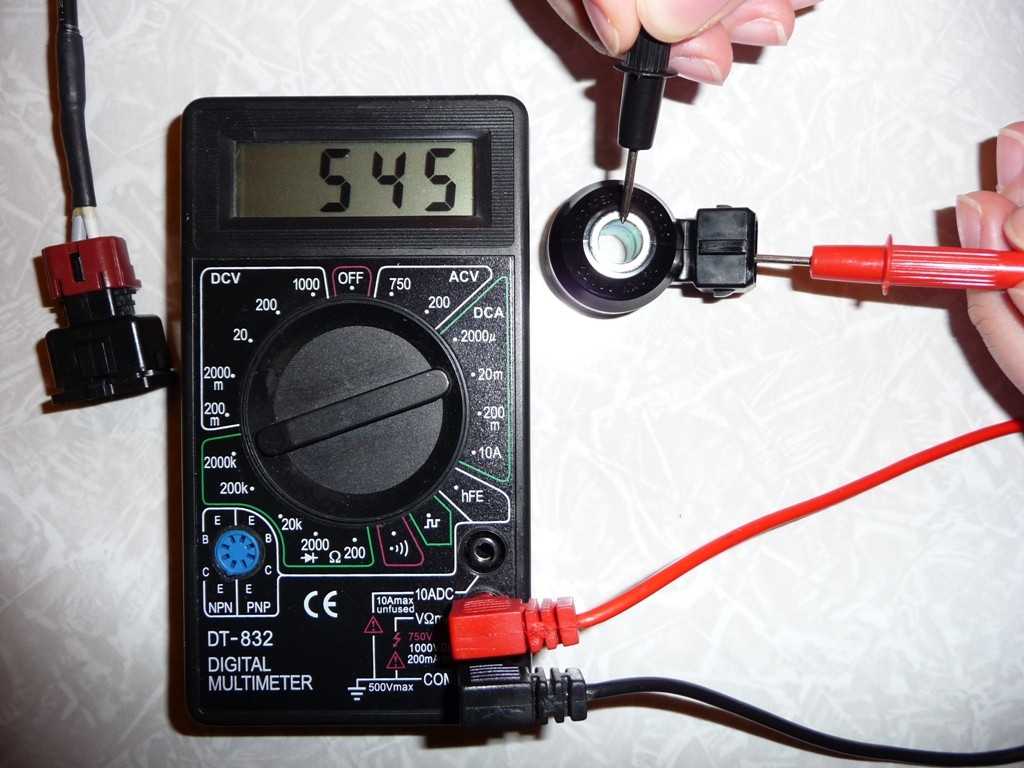

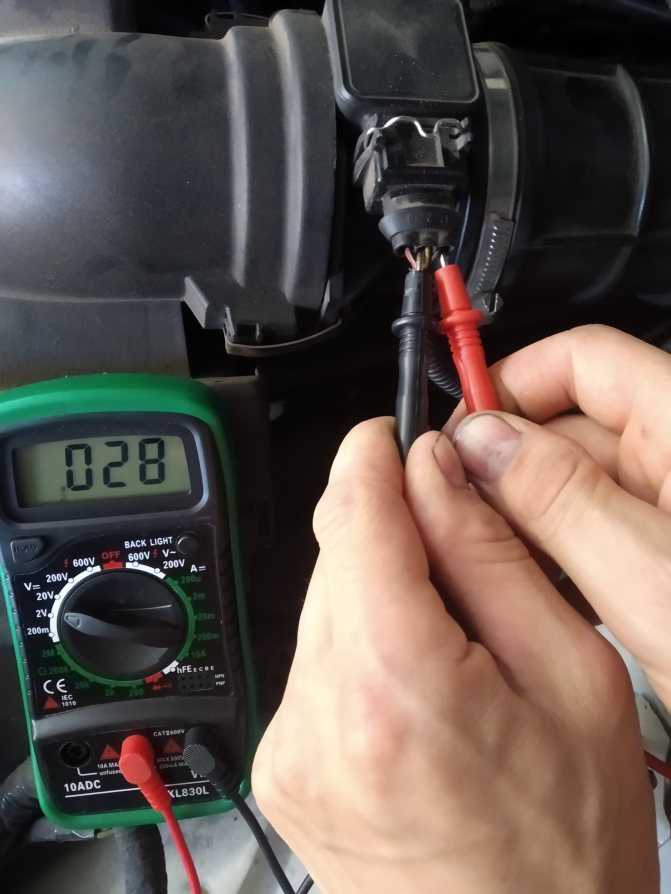

Как проверить датчик воздуха

Важной частью авто является датчик массового расхода воздуха. Сокращенно его называют ДМРВ. От того, насколько стабильно он работает, зависят расход топлива и мощность автомобиля. Перед тем, как проверить датчик воздуха, надо запомнить, где он находится, чтобы вернуть его точно на штатное место. Датчик установлен между воздушным патрубком, который ведет к дроссельной заслонке, и соответствующим фильтром. Датчик необходим для того, чтобы измерять количество воздуха, попадающего в цилиндры. Эту информацию он передает блоку управления. На основе измеренных показателей «умная электроника» принимает решение о том, что нужно увеличить или уменьшить подачу воздуха в смесь.

Kak proverit datchiki avtomobilya3

О неисправности прибора говорят определенные признаки. Прежде всего, это сигнал на приборной панели, который призывает проверить двигатель. Также это увеличение расхода топлива.

Наиболее примитивный, но довольно надежный способ проверки – это принудительно отключить датчик и посмотреть, как будет работать заведенный мотор. В норме он будет функционировать в аварийном режиме, о чем говорит сигнал на приборной панели. Долго эксплуатировать автомобиль с отключенным датчиком нельзя, но проехаться надо. Разгоняться машина должна быстрее. Это покажет, что проблема заключается именно в датчике. Также можно использовать классическую схему проверки с помощью мультиметра.

Как проверить датчик скорости

Водителю нужно знать, как проверить датчик скорости и в каких случаях это нужно делать. Признаками неисправности этого устройства являются:

• отсутствие стабильности при холостом ходе,
• выход из строя спидометра (он либо работает неправильно, либо не работает вовсе),
• увеличение расхода топлива,
• уменьшение тяги двигателя.

Если в автомобиле установлен бортовой компьютер, тогда все проще, поскольку он сможет сразу выдать сообщение о том, что отсутствует сигнал.

Чем может быть вызвана неисправность

Чаще всего выход из строя обусловлен разрывом цепи, поэтому для  начала нужно убедиться в ее целостности. Для этого отключают питание и проверяют контакты, нет ли на них закисления или загрязнения. Если такие проблемы имеют место, то нужно контакты зачистить.

Неисправность может быть вызвана разрывом провода возле штекера, потому что там они изгибаются в наибольше степени. Также следует проверить сопротивление в заземляющей цепи. Нормативное значение – 1 Ом. Если все вышеперечисленное сделано, а датчик все равно неисправен, то нужно проверять сам прибор.

Как проверить датчик температуры охлаждающей жидкости

Содержание

1. Инструменты и предметы, которые вам понадобятся
2. Найдите датчик температуры охлаждающей жидкости
3. Признаки неисправности датчика температуры охлаждающей жидкости
4. Проверка датчика температуры охлаждающей жидкости
5. Проверка датчика температуры охлаждающей жидкости мультиметром
6. Проверка ваших показаний
7. Неисправности датчика температуры охлаждающей жидкости
8. Как проверить исправность датчика температуры охлаждающей жидкости

Большинство датчиков температуры охлаждающей жидкости напоминают большую гайку с электрическим разъемом сверху.

Проверка датчика температуры охлаждающей жидкости двигателя (ECT) проста и может помочь вам быстрее починить автомобиль. Вы можете сделать это дома, используя цифровой мультиметр и термометр для приготовления пищи. Плохой ECT влияет на производительность двигателя:

• Это может вызвать постоянную обедненную воздушно-топливную смесь, в результате чего двигатель заглохнет или начнет работать вхолостую.
• Или это может привести к постоянной богатой воздушно-топливной смеси, вызывая увеличение выбросов и расхода топлива.
• На современных автомобилях плохой датчик ECT нарушит синхронизацию зажигания.
• На некоторых моделях автомобилей неисправный датчик ECT (температуры) может также испортить трансмиссию, вентилятор охлаждения и указатель температуры.

Но прежде чем винить ECT охлаждающей жидкости за проблемы с двигателем, воспользуйтесь этим руководством, чтобы проверить его и убедиться, что вам действительно нужно его заменить. Тест занимает всего несколько минут.

Инструменты и предметы, которые вам понадобятся

• Цифровой мультиметр
• Кухонный термометр
• Гаечный ключ (трещотка и набор торцевых головок, если вам нужно удалить компоненты)
• Бумага и карандаш

Найдите датчик температуры охлаждающей жидкости

Откройте капот вашего автомобиля,чтобы найти датчик охлаждающей жидкости.

1. В зависимости от модели вашего автомобиля, вы можете найти его, установленный на головке цилиндров или впускном коллекторе. Тем не менее, одно из наиболее распространенных мест — на корпусе термостата или рядом с ним. Вы можете найти корпус термостата, следуя за верхним шлангом радиатора, который соединяется с корпусом термостата на стороне двигателя.
2. Ищите большую гайку с электрическим разъемом сверху и два электрических провода, идущие от разъема — на большинстве современных транспортных средств — или один провод — на старых моделях автомобилей.
3. Некоторые ECT скрыты под впускным коллектором, особенно на больших грузовиках.

Если вам все еще не удается найти ECT, обратитесь к руководству по обслуживанию вашего автомобиля. Вы можете купить руководство по ремонту для конкретной марки и модели автомобиля в большинстве магазинов автозапчастей или через Интернет.

Используйте цифровой мультиметр для проверки вашего датчика температуры охлаждающей жидкости.

Признаки неисправности датчика температуры охлаждающей жидкости

Тест измерителя температуры охлаждающей жидкости

Теперь, когда вы установили ECT на своем автомобиле, вы готовы его проверить.

1. Отсоедините электрический разъем датчика.
2. Получите значения нагрева поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя в месте рядом с ECT.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся сюда:

Хорошо, в этот момент вы можете задаться вопросом, зачем вам измерять нагрев двигателя, чтобы устранить неисправность измерителя. Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.

Проверка датчика температуры охлаждающей жидкости

Допустим, термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вам нужно было протестировать только один датчик ECT, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически он сообщает фактическую температуру охлаждающей жидкости, и он работает должным образом.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что нагрев двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата. Таким образом, вы исключаете термостат как еще один возможный сбой.

Хорошо, теперь давайте перейдем к следующему шагу.

3. Запишите показания температуры.

Проверка датчика температуры охлаждающей жидкости мультиметром

4. Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.

На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.

5. Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.

Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете  его марку.

Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.

6. Запишите сопротивление.

Теперь вы собираетесь сделать ещё один тест

7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
8. Установите коробку передач на нейтраль и включите стояночные тормоза.
9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
10. Запишите эту новую пару значений.
11. Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
12. Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
13. Затем выключите двигатель.

Проверка ваших показаний

Теперь сравните свои показатели с показателями сопротивления и температуры для конкретного датчика, указанными в руководстве по обслуживанию вашего автомобиля.

Если у вас нет эталонных значений сопротивления для вашего ECT, убедитесь, что показания сопротивления вашего измерителя пропорционально уменьшились при увеличении температуры двигателя. Это будет указывать на то, что ваш датчик охлаждающей жидкости реагирует на температуру двигателя.

Неисправности датчика температуры охлаждающей жидкости

Кроме того, убедитесь, что двигатель достиг рабочей температуры около 200F (93C) перед тем, как упасть. Если температура двигателя не сильно изменилась во время ваших показаний, термостат застрял, и вам нужно заменить его.

Когда вы должны заменить датчик?

• Независимо от того, получили ли вы необычные показания или нет, убедитесь, что проводка и электрический разъем не имеют коррозии. Если один или несколько проводов имеют признаки повреждения, отремонтируйте их. Удалите коррозию с электрического разъема датчика, используя очиститель электрических контактов, и при необходимости повторите тест.
• Если сопротивление ECT не изменилось при повышении температуры двигателя, замените устройство.
• Если ваш измеритель регистрирует только бесконечное сопротивление, он имеет разорванный внутренний контакт, и вам необходимо заменить его.
• Если датчик регистрирует только нулевое сопротивление, внутренние контакты замкнуты. Заменить его.

Корпус термостата является одним из наиболее распространенных мест для датчика температуры охлаждающей жидкости.

Как проверить исправность датчика температуры охлаждающей жидкости

Тест датчика температуры охлаждающей жидкости довольно прост. Это займет всего несколько минут, и вам даже не придется снимать измеритель с двигателя для процедуры устранения неполадок. Выполнение шагов, описанных в этом руководстве, поможет вам быстро определить, нужно ли заменить датчик, а также одновременно проверит работу термостата с помощью термометра. Кроме того, обязательно осмотрите электрический терминал датчика на наличие повреждений и коррозии, а также проверьте провода цепи на предмет возможных повреждений.

Как вам статья?

Поиск и устранение неисправностей датчика с помощью мультиметра | Руководство

Проблемы с сигналом датчика? Может быть, это работает только изредка, может быть, слишком много шума, чтобы установить надежное соединение, или, может быть, вы просто не знаете, что не так. Один из простых способов выяснить, что не так, — использовать мультиметр для проверки датчика. Не волнуйтесь, мы расскажем вам, как использовать мультиметр для устранения неполадок вашего промышленного датчика и обеспечения его правильной работы в кратчайшие сроки!

Что такое мультиметр?

Мультиметр — это электрический прибор, который используется для проверки цепей. Мультиметры могут измерять напряжение, ток, сопротивление и непрерывность, отсюда и название: мультиметр. Мультиметр имеет решающее значение для устранения неполадок. Когда цепь или устройство неисправны, проверка на непрерывность (т. е. непрерывность цепи от источника к датчику и обратно) и измерение напряжения/тока/сопротивления могут помочь найти и идентифицировать проблемы.

На мультиметре вы найдете несколько настроек, доступных для проверки различных областей. Наиболее распространенные настройки:

• Для тока, как переменного (AC), так и постоянного (DC), от микро- или миллиампер до ампер;
• Для напряжения переменного и постоянного тока от милливольт до сотен вольт;
• Для сопротивления, измеряемого от Ом до мегаом.

Более продвинутые модели имеют дополнительные настройки для измерения емкости, децибел, частоты, индуктивности и/или температуры.

Как работает мультиметр?

Волшебные миниатюрные эльфы.

Или нет. Нам не удалось связаться с ними для комментариев.

Пока мы не услышим от эльфов, нам придется предположить, что мультиметры разработаны с использованием фундаментальной теории электрических цепей. (Я знаю, это далеко не так весело, как волшебные эльфы.) Закон Ома устанавливает фиксированную зависимость между напряжением, током и сопротивлением между любыми двумя точками в цепи: I=V/R (т. е. ток равен напряжению, деленному на сопротивление). Мультиметры, как и любой хороший студент-математик, используют две известные величины для нахождения третьей, неизвестной величины:

• Для измерения сопротивления измеряется изменение напряжения, создаваемое небольшим током.
• Для измерения напряжения измеряется движение, создаваемое количественно малым током через известное сопротивление.
• Для измерения тока аналогичное движение измеряется через сопротивление при определенном отношении к рассматриваемому току.

Другие величины, упомянутые выше (емкость и т. д.), измеряются с использованием аналогичных методов.

Как пользоваться мультиметром

Итак, мультиметр у вас в руках. Что теперь? Давайте запустим три простых теста, которые помогут нам точно определить проблему. Используйте приведенную ниже диаграмму для справки при прохождении тестов.

Проверка целостности цепи мультиметром

Компоненты прибора должны иметь целостность для правильной работы. Используя мультиметр для проверки непрерывности, мы можем определить, есть ли непрерывный поток электричества. Без непрерывности компонент не будет функционировать должным образом. По этой причине мы начинаем с проверки целостности цепи мультиметром, чтобы убедиться, что все провода подключены правильно.

Шаг 1

Отсоедините провода датчика от его источника питания (точка A на схеме).

Шаг 2

Вставьте черный щуп в порт COM (общий) мультиметра. Подключите красный щуп к порту VΩ.

Шаг 3

Установите мультиметр в режим непрерывности — символ выглядит примерно так: •))).

Шаг 4

Подсоедините красный щуп к проводу +, идущему к датчику, и подсоедините черный щуп к проводу заземления, идущему к датчику.

Примечание. Проводка связи часто сложнее, чем провод + и провод -, и зависит от выходного сигнала вашего датчика и вашей системы управления. Для получения дополнительной информации обратитесь к руководству пользователя вашего датчика или его производителю.

Шаг 5

Если мультиметр регистрирует показание, значит проводка вашей цепи не повреждена. Если мультиметр не регистрирует показания, значит что-то не так с проводкой. Повторите эти шаги для различных участков цепи между источником и датчиком, чтобы локализовать проблему.

Шаг 6

Этот процесс может (и должен!) также выполняться с проводкой связи вашего датчика.

Как проверить напряжение с помощью мультиметра

Установив целостность цепи, проверим напряжение источника, но не на источнике.

Шаг 1

Снова подключите источник питания датчика.

Шаг 2

Отсоедините провода питания от датчика (точка C на схеме) или точки подключения, ближайшей к датчику (точка B, если кабель к вашему датчику не может быть отсоединен от датчика).

Шаг 3

Сохраняйте те же соединения датчика и мультиметра.

Шаг 4

Подсоедините красный щуп к входящему + проводу, контакту или клемме, а черный щуп — к проводу/контакту/клемме заземления.

Шаг 5

Выберите на мультиметре значение DCV, которое ближе всего к напряжению источника, но больше его.

Шаг 6

Включите источник питания.

Шаг 7

Убедитесь, что напряжение на датчике находится в диапазоне, указанном в руководстве пользователя. Если это так, мы устранили источник напряжения как проблему. Если нет, то источник напряжения как минимум проблема, если не проблема. (И в любом случае выключите источник питания!)

Проверка мультиметром: сопротивление

Далее мы проверим импеданс или сопротивление цепи*. Как правило, импеданс цепи имеет решающее значение только для цепей связи (Modbus, Hart и т. д.), но проверка может быть полезной и для других цепей.

Шаг 1

Подсоедините провода питания к датчику.

Шаг 2

Отсоедините провода связи датчика от источника (точка A).

Шаг 3

Сохраняйте те же соединения датчика и мультиметра.

Шаг 4

Как и раньше, подсоедините красный щуп к проводу +, идущему к датчику, и подсоедините черный щуп к проводу заземления, идущему к датчику.

Шаг 5

Для многих датчиков, использующих протоколы связи, требуется минимум от 150 Ом до 180 Ом, поэтому выберите на мультиметре значение Ом, которое ближе всего к 200 Ом, но больше его. Если импеданс цепи меньше рекомендованного в руководстве пользователя, добавьте в цепь соответствующее сопротивление.

Шаг 6

Если мультиметр не регистрирует импеданс, выберите следующее наибольшее значение в Омах. Если импеданс цепи слишком высок (и не бесконечен), необходимо что-то удалить из цепи (переключиться на меньший размер провода, слишком много промежуточных соединений и т. д.).

Датчик все еще не работает?

Если эти действия не помогли определить и локализовать проблему, возможно, проблема связана с датчиком. Если вам нужен новый датчик, ознакомьтесь с нашим выбором высококачественных датчиков. Мы гарантируем, что все наши продукты надежны и всегда доступны для поддержки наших клиентов. Вы можете отправить нам электронное письмо напрямую или отправить контактную форму. Один из наших представителей свяжется с вами в течение 24 часов!

*Да, я знаю, что существует разница между импедансом и сопротивлением (X=R+jωL). Однако я также знаю, что разница критична только для цепей переменного тока на высокой частоте. Но даже для этой цепи постоянного тока полное сопротивление протеканию тока называется импедансом, а не сопротивлением.

фото вверху: Эндрю Мейсон через flickr cc

Как проверить датчик кислорода с помощью мультиметра (ШАГ ЗА ШАГОМ) важный компонент вашего автомобиля.

Есть много датчиков, которые заставляют его работать в оптимальном режиме, и когда один из них неисправен, двигатель в опасности.

У вас проблемы с двигателем?

Вы проводили тесты на более популярных датчиках, таких как датчик коленчатого вала или датчик положения дроссельной заслонки, и по-прежнему испытываете ту же проблему?

Тогда датчик O2 может быть менее популярным виновником.

В этом посте мы проведем вас через весь процесс проверки датчиков O2, от понимания того, что они собой представляют, до использования мультиметра для постановки различных диагнозов.

Давайте приступим.

Что такое датчик кислорода?

Датчик O2 или датчик кислорода — это электронное устройство, которое измеряет количество кислорода в воздухе или жидкости вокруг него.

В автомобилях кислородный датчик представляет собой устройство, помогающее двигателю регулировать соотношение воздуха и топлива.

Находится в двух местах; либо между выпускным коллектором и каталитическим нейтрализатором, либо между каталитическим нейтрализатором и выпускным отверстием.

Наиболее распространенным типом датчика O2 в автомобилях является широкополосный циркониевый датчик, к которому подключены четыре провода.

Эти провода включают один провод выхода сигнала, один провод заземления и два провода нагревателя (одного цвета).

Сигнальный провод является наиболее важным для нашей диагностики, и, если ваш кислородный датчик неисправен, вы ожидаете, что ваш двигатель пострадает и проявит определенные симптомы.

Симптомы неисправности датчика O2

Некоторые признаки неисправности датчика O2 включают

• Лампа Check Engine с подсветкой на приборной панели,
• Грубая работа двигателя на холостом ходу,
• Плохой запах от двигателя или выхлопной трубы,
• Прыгающий двигатель или скачки напряжения,
• Низкая эффективность использования топлива и
• Плохой пробег автомобиля, среди прочего.

Если датчик O2 останется без замены, когда с ним возникнет проблема, вы подвергнетесь еще большим затратам на транспортное средство, которые могут исчисляться тысячами долларов или вашей местной валютой.

Как проверить наличие проблем с датчиком O2?

Отличным инструментом для поиска и устранения неисправностей электрических компонентов является цифровой вольтметр, который вам понадобится.

Как проверить датчик O2 с помощью мультиметра

Установите мультиметр на диапазон 1 вольт, прощупайте сигнальный провод датчика O2 булавкой и прогрейте автомобиль в течение примерно пяти минут. Подсоедините положительный щуп мультиметра к контакту заднего щупа, заземлите черный щуп на любую металлическую поверхность поблизости и проверьте показания мультиметра в диапазоне от 100 мВ до 1000 мВ.

Требуется много дополнительных шагов, поэтому мы продолжим подробно объяснять все шаги.

1. Предупредительные меры

Превентивные меры помогут вам избежать последующих тщательных проверок датчика O2, которые необходимо выполнить для выявления проблемы с ним.

Во-первых, вы визуально осмотрите провода, чтобы увидеть, не повреждены ли они и не загрязнены.

Если вы не обнаружите в них проблему, вы продолжите использовать сканер, например OBD-сканер, для получения кодов ошибок.

Коды ошибок, такие как P0135 и P0136, или любой другой код, сигнализирующий о проблеме с кислородным сканером, означает, что вам не нужно проводить дальнейшие проверки.

Тем не менее, тесты мультиметра являются более подробными, поэтому вам может потребоваться выполнить дополнительные тесты.

2. Установите мультиметр на диапазон 1 вольт

Кислородные датчики работают с милливольтами, что является довольно низким показателем напряжения.

Чтобы провести точную проверку кислородного датчика, вам необходимо настроить мультиметр на самый низкий диапазон напряжения постоянного тока; диапазон 1 вольт.

Показания, которые вы получаете, варьируются от 100 милливольт до 1000 милливольт, что соответствует от 0,1 до 1 вольта соответственно.

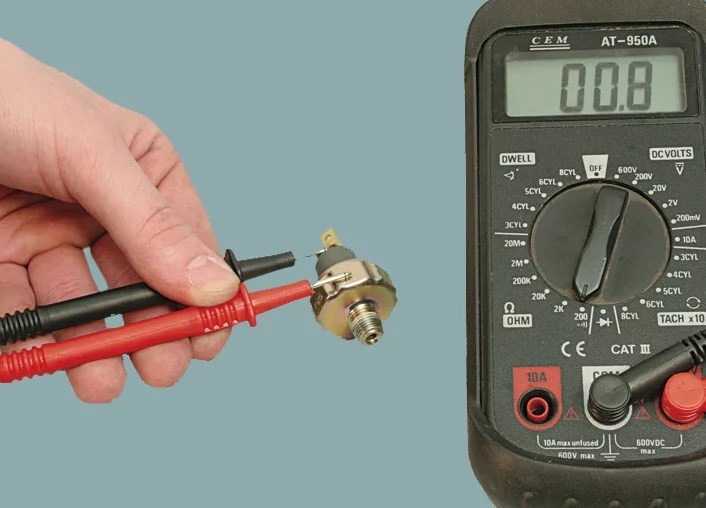

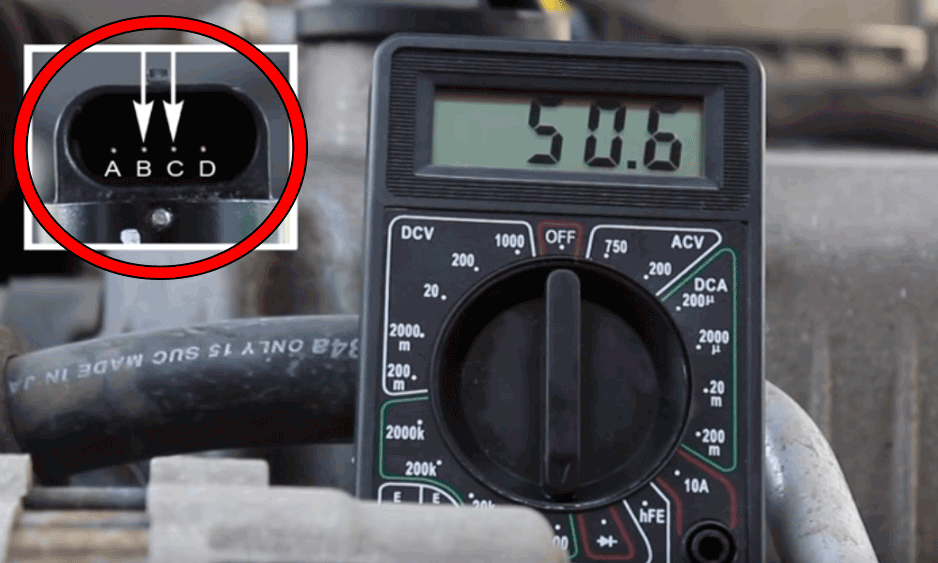

3. Задний датчик Сигнальный провод датчика O2

Вам необходимо проверить датчик O2, пока его соединительные провода подключены.

Вставить щуп мультиметра в гнездо разъема сложно, поэтому вам необходимо закрепить его булавкой.

Просто вставьте штифт в клемму провода выходного сигнала (куда втыкается провод датчика).

4. Поместите щуп мультиметра на штифт заднего щупа

Теперь подсоедините красный (положительный) щуп мультиметра к штырьку заднего щупа, желательно с помощью зажима типа «крокодил».

Затем вы заземляете черный (отрицательный) щуп на любую металлическую поверхность поблизости (например, на шасси вашего автомобиля).

5. Прогрейте машину

Чтобы датчики O2 работали точно, они должны работать при температуре около 600 градусов по Фаренгейту (600°F).

Это означает, что вы должны запустить и прогреть двигатель вашего автомобиля в течение от пяти (5) до 20 минут, пока ваш автомобиль не достигнет этой температуры.

Будьте осторожны, когда машина такая горячая, так как вы не хотите обжечься.

6. Оценка результатов

После того, как вы разместили щупы в правильных положениях, пришло время проверить показания мультиметра.

При прогретом датчике кислорода цифровой мультиметр должен давать показания, которые быстро колеблются от 0,1 до 1 вольта, если датчик исправен.

Если показания останавливаются на определенном значении (обычно около 450 мВ/0,45 В), датчик неисправен и его необходимо заменить.

Идя дальше, показание, которое постоянно остается обедненным (ниже 350 мВ/0,35 В), означает, что топливная смесь бедна по сравнению с воздухозаборником, а показание, которое постоянно остается высоким (выше 550 мВ/0,55 В), означает, что имеется много топливной смеси в двигателе и нижний воздухозаборник.

Низкое значение также может быть вызвано неисправной свечой зажигания или утечкой выхлопных газов, а высокое значение может быть вызвано такими факторами, как

• Датчик O2 со свободным соединением с массой
• Клапан EGR заедает в открытом положении
• Свеча зажигания, расположенная в непосредственной близости от датчика O2
• Загрязнение провода датчика O2 из-за отравления кремнием

Теперь есть дополнительные тесты, чтобы определить, правильно ли работает датчик O2.

Эти тесты реагируют на обедненную или богатую смесь и помогают нам определить, работает ли датчик должным образом.

Проверка реакции кислородного датчика на бедную смесь

Как упоминалось ранее, обедненная смесь естественным образом заставляет кислородный датчик выдавать показания низкого напряжения.

Когда показания датчика все еще колеблются между 0,1 В и 1 В, отсоедините вакуумный шланг от принудительной вентиляции картера (PCV).

Теперь ожидается, что мультиметр выдаст низкое значение от 0,2 В до 0,3 В.

Если он постоянно не держится между этими низкими показаниями, то датчик неисправен и его нужно менять.

Проверка реакции датчика O2 на богатую смесь

При тестировании с высоким содержанием смеси вы хотите оставить вакуумный шланг подключенным к PCV и вместо этого отсоединить пластиковый шланг, идущий к узлу воздушного фильтра.

Заблокируйте отверстие для шланга на узле воздухоочистителя, чтобы воздух не попадал в двигатель.

Как только это будет сделано, ожидается, что значение мультиметра будет отображать постоянное значение около 0,8 В.

Если он не показывает постоянное высокое значение, то датчик неисправен и его необходимо заменить.

Вы можете дополнительно протестировать провода нагревателя датчика O2 с помощью мультиметра.

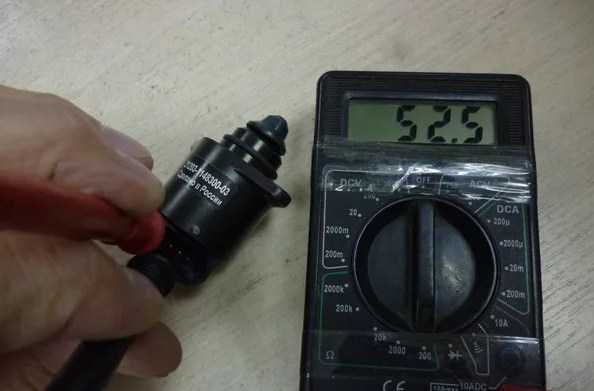

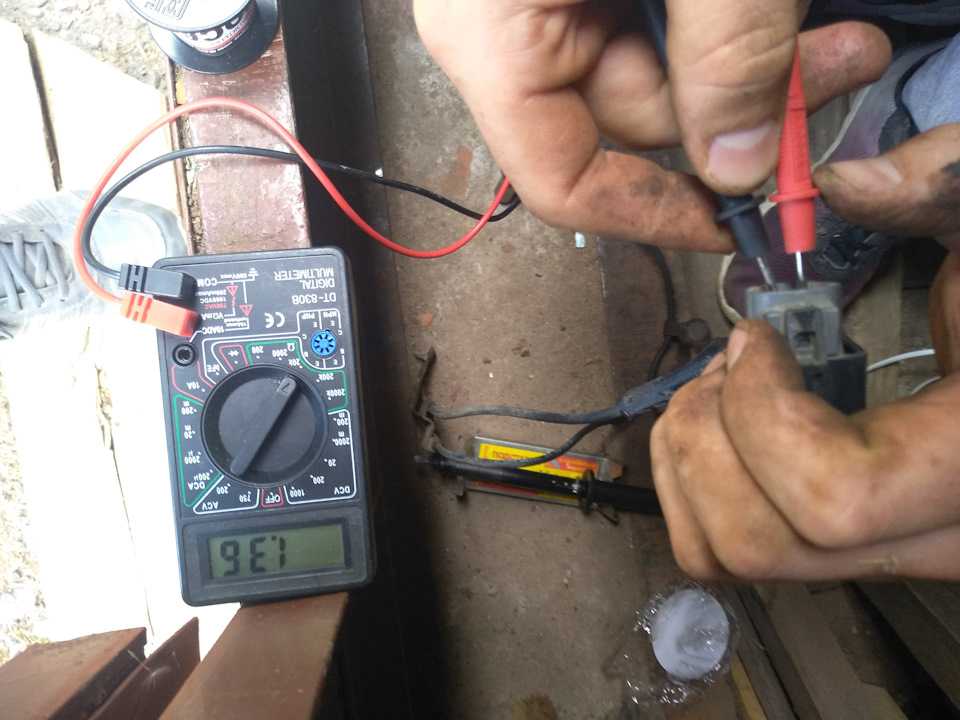

Проверка датчика O2 через провода нагревателя

Поверните шкалу мультиметра в положение настройки омметра и задним контактом проверьте клеммы провода нагревателя датчика O2 и провода заземления.

Теперь подключите положительный вывод мультиметра к одному из контактов заднего датчика провода нагревателя, а отрицательный вывод подключите к выводу заднего датчика провода заземления.

Если цепь кислородного датчика исправна, вы получите показания от 10 до 20 Ом.

Если ваши показания не находятся в этом диапазоне, датчик O2 неисправен и нуждается в замене.

Заключение

Проверка датчика O2 на наличие повреждений — это процедура, включающая несколько этапов и методов проверки. Обязательно пройдите их все, чтобы ваш тест был исчерпывающим, или обратитесь к механику, если они станут слишком сложными.

Часто задаваемые вопросы

Сколько Ом должен считывать датчик кислорода?

Кислородный датчик должен показывать сопротивление от 5 до 20 Ом, в зависимости от модели.
