Ларгус 16 клапанов сколько масла в двигателе: Лада Ларгус замена масла в двигателе 16 клапанов: сколько масла заливать, объем

замена масла и масляного фильтра в 16-клапанном двигателе — журнал За рулем

В соответствии с регламентом технического обслуживания масло в 16-клапанном двигателе Лада Ларгус, так же как и масляный фильтр, следует менять через каждые 15 тыс. км пробега. Справиться с этой задачей поможет приведенная ниже пошаговая инструкция с фото.

Работу по замене масла и масляного фильтра в 16-клапанном двигателе Lada Largus выполняем на смотровой канаве или эстакаде.

Снизу автомобиля инструментальной головкой «на 10» отворачиваем шесть болтов крепления защиты силового агрегата и снимаем защиту.

Очищаем от грязи поддон картера вокруг пробки сливного отверстия.

Внимание! Будьте осторожны — масло горячее.

Для исключения течи масла из поддона картера по поверхности отверстия шайбы привулканизирован тонкий слой резины.

Отворачиваем масляный фильтр, вращая его против часовой стрелки.

[Как сэкономить на техническом обслуживании Lada Largus] [Техническое обслуживание Lada Largus на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Lada Largus на 30 тыс. км пробега] [Техническое обслуживание Lada Largus на 60 тыс. км пробега] [Техническое обслуживание Lada Largus на 90 тыс. км пробега] [Техническое обслуживание Lada Largus на 120 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Largus] [Лампы, применяемые в автомобиле Lada Largus]

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Фото:«За рулем»



78855

Фото:«За рулем»

Оцените материал:

Влад

LADA Largus  2017/ срок владения: 6 месяцев — 1 год

Достоинства:

Вестимость, подвеска

Недостатки:

Динамика, управляемость, эргономика, сиденья, в салон попадает пыль.

Комментарий:

Автомобиль служебный, куплен в 2019 году для поездок по области, в том числе по грунтовым дорогам. Потому выбрана модификация Кросс.
Выбирали не очень долго, бюджет был такой, что не разгуляешься. После покупки Ларгус используется очень активно, ездит в основном по трассам и немного по грунтовкам.
Первые впечатления были — что это такое? Посадка за рулём неудобная, до сих пор так и не нашёл удобного положения — либо колени в воздухе висят, либо за рулём нужно тянуться, кнопки-ручки и их расположение явно сделаны для французов которые любят машины с извращениями — всё описано уже тысячи раз, повторять нет смысла. ВАЗовский 16 клапанный мотор вялый. Единственное, что сразу понравилось — поведение на грунтовках и объём багажника. Когда пробег подошёл к 30000 км мотор чуток ожил. Мотор сам крученный, нормально едет только при оборотах 3000 в мин и выше. Правда всё равно нормально выполнить обгон на трассе можно только на 3-й передаче выкручивая мотор до красной зоны тахометра. Управляемость так себе. По прямой Ларгус едет хорошо, но повороты не любит, да и сиденья не позволяют активно рулить — боковой поддержки практически нет. Радиус разворота большой из-за длинной базы. На грунтовках можно разогнаться, подвеска и дорожный просвет позволяют, но в салон попадает очень много пыли — салонный фильтр особо не помогает. Заводские дворники — шлак, можно выкидывать сразу после покупки.
Что бы я поменял у Ларгус Кросс — поставил с завода колёса не 205/55R16, а 195/65R15 — и дешевле, и мягче. У нас такая зимняя резина, ездит по неровным дорогам на ней намного приятнее.
Взял бы я Ларгус себе? Вряд-ли. Для работы автомобиль подходит — довезёт куда надо и пока не ломается. Неплохой, наверное, вариант для такси — можно возить клиентов с кучей багажа, коляской или крупной собакой. Но в качестве личного автомобиля Ларгус подойдёт только тем кому нужен огромный багажник, кого устроит неспешное средство передвижения не вызывающее эмоций и не будет раздражать французская «эргономика» .

Написать отзыв

Сколько литров масла заливать в двигатель Лада Ларгус

Отечественный универсал Lada Largus стал более популярным, чем его оригинальная модель Renault Logan MCV, на базе которой построена российская машина. Более того, Largus является самым продаваемым в сегменте минивэнов на российском рынке. Машина относительно проста и надежна в конструктивном плане, и в то же время, позволяет проводить в домашних условиях некоторые ремонтные работы. Это значительно облегчает эксплуатацию, чем и объясняется высокая популярность модели. Среди самых распространенных «гаражных» работ – замена моторного масла. Данный процесс не отнимает много времени, как и другая, более ответственная задача – выбор подходящего моторного масла. В этой статье на примере Lada Largus рассмотрим, из чего надо исходить в процессе подбора расходного материала.

Регламент

Неудивительно, что периодичность замены масла для Lada Largus не отличается от регламента, установленного для Renault Logan MCV. Он составляет в среднем 10 тысяч километров, и может незначительно отличаться в лучшую или худшую сторону. Все зависит от того, в каких условиях эксплуатируется автомобиль. Если машина подвергается повышенным нагрузкам, передвигается по пыльным дорогам, и владелец позволяет себе превышать скорость и постоянно нарушать ПДД, в таком случае не избежать более частой замены моторного масла. То же самое касается и неблагоприятных погодных условий и некачественных дорог, с которыми хорошо знакомы российские автомобилисты. В связи с этим периодичность замены придется сократить до 7-5 тысяч километров. Как видим, суровые погодные условия и агрессивная езда являются главными причинами непредсказуемой замены масла. Исходя из этого, надо быть более внимательным и регулярно проверять состояние масла.

Когда проверять состояние масла

Естественно, не каждый автомобилист захочет часто проверять состояние масла. И все же, делать это придется, учитывая непростые российские условия эксплуатации. Как известно, проверяют масло с помощью мерного щупа – вытаскивают его, затем смотрят на цвет жидкости, потом оценивают его запах и содержимое. Любые отклонения могут стать поводом для срочной замены масла. Среди этих отклонений выделим потемнение, специфический запах, наличие осадка в виде грязевых отложений, металлической стружки и т. д. Отметим еще несколько признаков, косвенно указывающих на то, что надо срочно проверить масло, и при необходимости его заменить:

  1. Внезапаное снижение мощности двигателя
  2. Мотор не способен развивать высокие обороты
  3. Чрезмерный расход топлива
  4. Высокий расход моторного масла
  5. Шум и вибрации, которых еще больше при повышенных нагрузках и на высоких скоростях
  6. При переходе на повышенную или пониженную передачу возникают заметные задержки

Сколько заливать

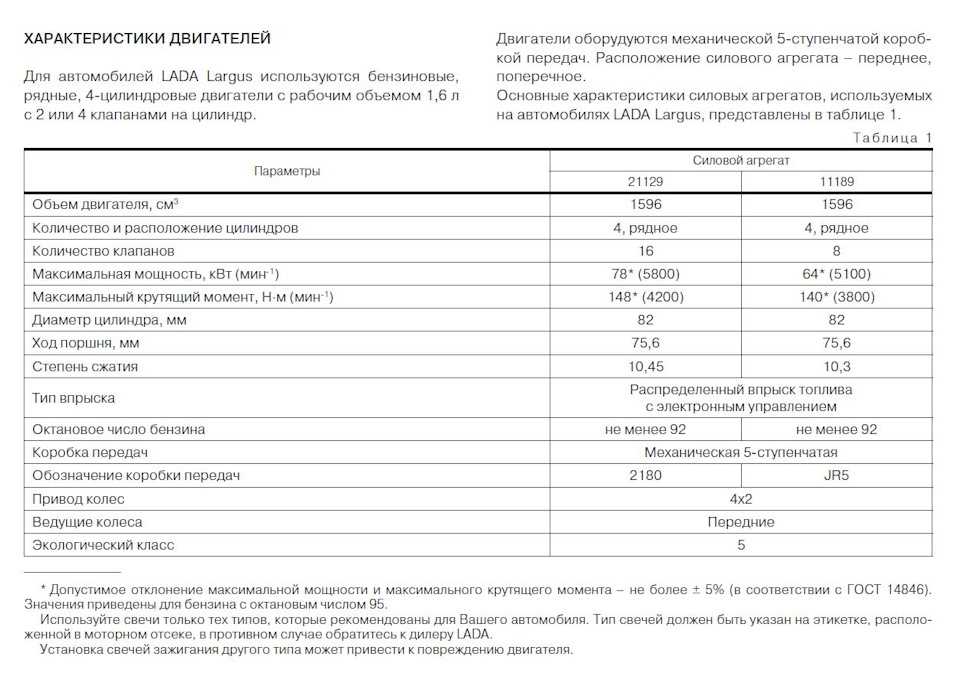

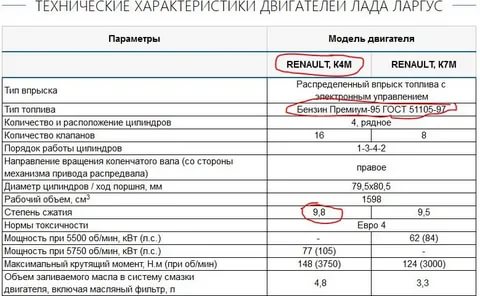

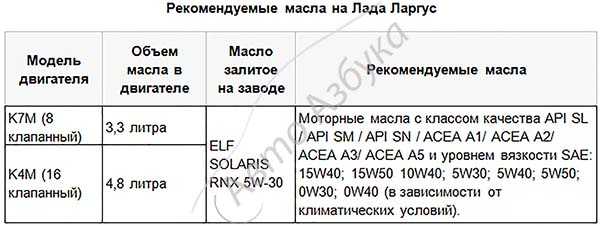

Lada Largus оснащается двумя типами бензиновых двигателей, которым требуется разное количество масла из-за разного рабочего объема:

Год выпуска – с 2012

  • Для бензинового двигателя 1. 6 K7M 87 л. с.:
  • Сколько заливать – 3,3 литра

Год выпуска – с 2012

  • Для бензинового двигателя 1.6 16V K4M 105 л. с.:
  • Сколько заливать – 4,8 литра

Обратим внимание на тот факт, что указанное количество масла получиться ввести только при полной замене, которая проводится с использованием специального оборудования. Иными словами, такая процедура возможна только в дилерском центре. В домашних условиях владельцы Lada Largus довольствуются частичной заменой, в ходе которой не удается полностью слить старое масло. По неофициальным данным, есть проверенный способ – поэтапная частичная замена. Это не менее эффективная процедура, чем полная замена в дилерском центре. По крайней мере, она позволяет в полной мере избавиться от грязи и остатков старого масла, и затем залить новое масло в полном объеме (3-3-4,8 литра в зависимости от объема двигателя).

Виды масел

  • Синтетическое – высококачественное масло, обладающее сплошными достоинствами. Это весьма текучий и жидкий состав, не боящийся низких температура. Идеальный вариант для любого современного транспортного средства, в том числе и для Lada Largus. Обладает хорошими противозадирными и антиокислительными свойствами, а также эффективно охлаждает компоненты двигателя, и тем самым исключает их перегрев. Синтетика хорошо себя зарекомендовала в любых температурных и дорожных условиях. Такого масла хватит надолго, и это благоприятно скажется на периодичности замены
  • Полусинтетическое – смесь синтетического и минерального масел. Последнего в нем гораздо больше (70% от общего объема), и все же, данный состав намного лучше «минералки». Он лучше противостоит низким температурам, так как практически не застывает в морозную погоду. Полусинтетика – достойная альтернатива минеральному маслу.

Далее рассмотрим лучшие бренды, а также параметры масла, допуски и стандарты отдельно для каждого года выпуска Lada Largus:

Год выпуска – 2012

Параметры SAE:

  • Всесезонное – 10W-40, 10W-50, 15W-40, 5W-40
  • Зимнее – 0W-40, 5W-40, 5W-50
  • Летнее – 20W-40, 25W-40, 25W-50

Стандарт API:

  • Бензиновые моторы – SM
  • Вид – синтетическое, полусинтетическое
  • Лучшие фирмы – Шелл, Кастрол, Мобил, ЗИК, Лукойл, Gt-Oil, Valvoline, Xado

Год выпуска – 2013

Параметры SAE:

  • Всесезонное – 10W-50, 15W-40, 5W-40
  • Зимнее – 0W-40, 5W-50
  • Летнее – 20W-40, 25W-50

Стандарт API:

  • Бензиновые моторы – SN
  • Вид – синтетическое
  • Лучшие бренды – Мобил, Кастрол, Шелл, Xado, Лукойл, ЗИК, Gt-Oil, Valvoline

Год выпуска – 2014

Параметры SAE:

  • Всесезонное – 10W-50, 15W-40, 15W-50
  • Зимнее – 0W-40, 0W-50
  • Летнее – 20W-40, 25W-50

Стандарт API:

  • Бензиновые моторы – SN
  • Вид – синтетическое
  • Лучшие бренды – Кастрол, Шелл, Мобил, ЗИК, Xado.

Вывод

При выборе расходного материала обращаем внимание на вязкость SAE, а также уровень качества API. Например, для «Ларгуса» образца 2012 года выпуска подойдет полусинтетическая «всесезонка» с параметрами 10W-40 SM. Для автомобилей после 2014 года лучшим выбором будет синтетическое масло 0W-40 SN, которое хорошо подходит для холодов.
