Как подключить магнитолу 🚗 в машине

Автомобильная магнитола с блютуз

Подключение магнитолы в машине процесс не сложный, но с первого взгляда может показаться что это не совсем так. Первым делом следует подать на неё питание 12в от аккумулятора, следующий этап — это подключение динамиков проверка правильности подключения и установка.

Понимаем что после этих слов ясности больше не стало. Но каждый этап мы подробно рассмотрели в этой статье и после её изучения мы уверены что, вы найдёте все ответы на вопросы как подключить магнитолу в машине.

Содержание

1. С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
2. Размер и виды автомобильных магнитол
3. Подключение магнитолы.
4.
5.
6.
7.
8. Расшифровка цветового обозначения проводов
9. Как правильно подключить автомагнитолу?
10. Схема подключения магнитолы и динамиков
11. Видео как подключить авто магнитолу
12. Заключение

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Автомагнитола 2 DIN

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

• Выключается магнитола при увеличении громкости.
• При выключении зажигания сбиваются настройки магнитолы.
• Магнитола садит аккумулятор в выключенном состоянии.
• Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Автоакустика Ural

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см. ) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DINМагнитола размером 2 — DINКарман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т. е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Автомагнитола

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Фото https://remontnichek.ru.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Твитеры автомобильные пищалки

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Автомобильный магнитный держатель для телефона

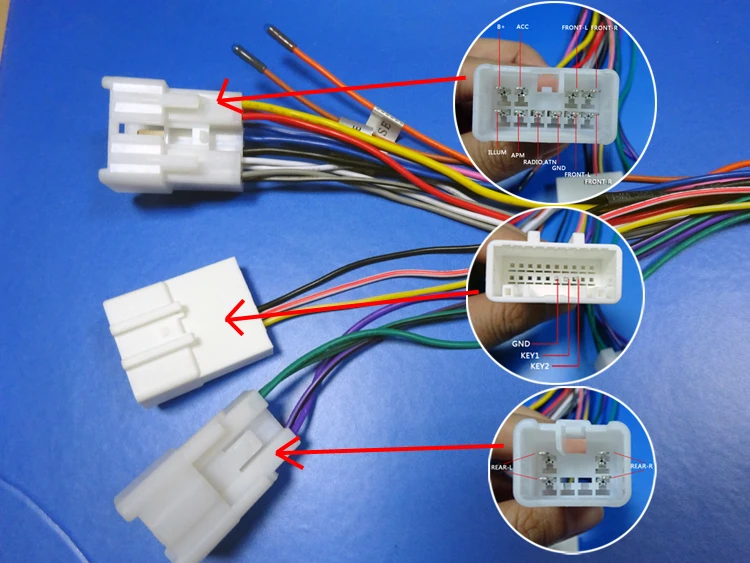

Переходник для TOYOTAПодключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Универсальная автомобильная аудиосистема

Подключённый ISO разъём

ISO — разъём

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют зеленый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Печка дополнительного прогрева салона автомобиля

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Приемник Bluetooth адаптер в машину в магнитолу AUX

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Автомобильный видеорегистратор зеркало 3 в 1

Если вы хотите заменить не только магнитолу а еще и акустику, советуем вам ознакомиться со статьей «что необходимо знать при выборе автомобильной акустики»

Видео как подключить авто магнитолу

Автомобильный насос

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Автошампунь для бесконтактной мойки

Как подключить магнитолу | Автомолл

Водители, которые любят слушать в поездках музыку, часто задумываются, как подключить магнитолу в авто. Сделать это не так сложно, главное – разобраться в теории вопроса и действовать поэтапно.

Kak podklyuchit magnitolu

Как избежать ошибок

Если подключение будет проведено с нарушением правил, магнитола не будет корректно работать, но что еще хуже – она может полностью выйти из строя. Поэтому после установки нужно проверить ее работу. О наличии ошибок говорят такие признаки:

• выключение магнитолы при увеличении громкости,
• удаление настроек магнитолы после выключения зажигания,
• искажение звукового сигнала при повышении громкости,
• аккумулятор разряжается, даже если магнитола выключена.

Если с самим прибором все в порядке, проблема может заключаться в нарушении схемы подключения.

Ustanovka magnitoly

Виды магнитол

Это акустическое оборудование для машины выпускают двух видов – стационарные и те, что необходимо встраивать самостоятельно. Последние обычно оснащены специальной шторкой или снимающейся лицевой панелью. Эти простые устройства защищают прибор от кражи. Установка стационарных магнитол осуществляется напрямую самим производителем во время сборки авто.

Если водитель собирается установить магнитолу своими руками, то ему нужно учесть несколько моментов. Установка производится в соответствии с инструкцией производителя магнитолы и техдокументацией на автомобиль.

Наконец, нужно учесть, что в отечественных автомобилях есть та же проблема, что и в советских. Их провода не всегда подходят для подключения магнитолы. Возможно, предварительно придется что-то менять. Провода, которые используются для подключения, должны соответствовать определенным требованиям – их изготавливают из чистого бескислородного медного сплава. Изоляция делается на основе силикона. Если таких материалов не нашлось дома, их нужно будет купить.

Схема подключения магнитолы

podklyuchenie magnitoly

• Несмотря на то, что эти приборы у разных производителей могут существенно отличаться, схема в общих чертах используется одна и та же. В приведенной схеме:

– черным и желтым цветом обозначены силовые провода, сечение которых должно составлять не менее 2,5 мм,

– красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания,

– акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.

При воплощении в жизнь этой схемы нужно следить за тем, чтобы не было большого количества скруток, поскольку они повысят сопротивление, и качество звучания снизится.

Надо следовать такому алгоритму:

• сначала подсоединяют черный и желтый провода к аккумулятору,
• затем на расстоянии 40 см устанавливают предохранитель в 10 А,
• красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.

При подключении динамиков максимальное внимание уделяют соблюдению полярности.

Особенности подключения

Проще всего устанавливать магнитолу тогда, когда она имеет стандартные размеры, а в автомобиле уже имеются все силовые и антенные провода. Тогда подключить прибор правильно – это простая задача.

Сложнее устанавливать прибор самостоятельно, если нужные провода есть, но гнездо у магнитолы нестандартное. В этом случае простой способ решить проблему – это купить переходник. Если его нет, скручивать провода самостоятельно нельзя, лучше обратиться в центр. А самый сложный вариант  – правильно установить магнитолу, если вообще нет вывода проводов питания. В таком случае лучше записаться к мастерам на СТО – это можно сделать на нашем сайте.
