Оборудование для диагностики двигателя сканеры, тестеры, газоанализаторы

Скоро начало шиномонтажного сезона, готовься всесте с нами. У нас уже действуют сезонные АКЦИИ. В наличии разные варианты шиномонтажных комплектов по выгодным ценам.

Купить диагностическое оборудование для автосервисов на нашем сайте Вы можете нажав эту ссылку

Посмотрев любой журнал для автосервисов, Вы увидите огромное количество новых идей, материалов и технологий, ежегодно и ежемесячно появляющихся в новых моделях автомобилей. И один из наиболее динамично развивающихся секторов автомобилестроения – это разработка новых двигателей и систем управления ими. Скорость, приемистость, экономичность, простота управления – все эти качества современных двигателей, оснащенных новейшими системами управления, могут вызывать у автомобилиста только положительные эмоции. И есть лишь один факт, который их раздражает — двигатель, который не требует обслуживания, еще не создан . ….

При этом моторостроители стремятся максимально упростить процедуру планового обслуживания двигателей – как раз по части замен масла и фильтров проблем не возникает. Основные проблемы у владельцев новых автомобилей начинаются при появлении отказов в системе управления двигателя, так как здесь опыт старых зубров-мотористов помогает далеко не всегда. Для того, чтобы заткнуть эту образовавшуюся брешь в автомобильном сервисе, на автосервисах появилась новая специальность – диагностика систем управления двигателей. С появлением этой специальности, которой стали активно обучаться мотористы и карбюраторщики, перед руководителями автосервисов остро встал вопрос оснащения рабочих мест для диагностики инжекторных двигателей. Если автосервисы в составе крупных фирм, имеющих дилерские соглашения с различными производителями, могут предварительно обучить свой персонал в заводских учебных центрах, то мелкие автосервисы зачастую вынуждены начинать это дело с чистого листа и при отсутствии нужной информации о том, какое же оборудование нужно для нормальной работы этого поста автосервиса – ведь зачастую на момент принятия решения об организации поста диагностики рядом нет специалиста, который мог бы все подробно растолковать. Попробуем подробнее рассмотреть эту проблему. Необходимое оборудование и его подбор.

Во-первых, все оборудование для диагностики двигателей можно разделить на несколько групп, каждая из которых выполняет свой круг задач.

Определить эти группы можно примерно так:

1) Сканеры блоков управления двигателями

2) Измерительные приборы

3) Тестеры исполнительных устройств и узлов двигателя

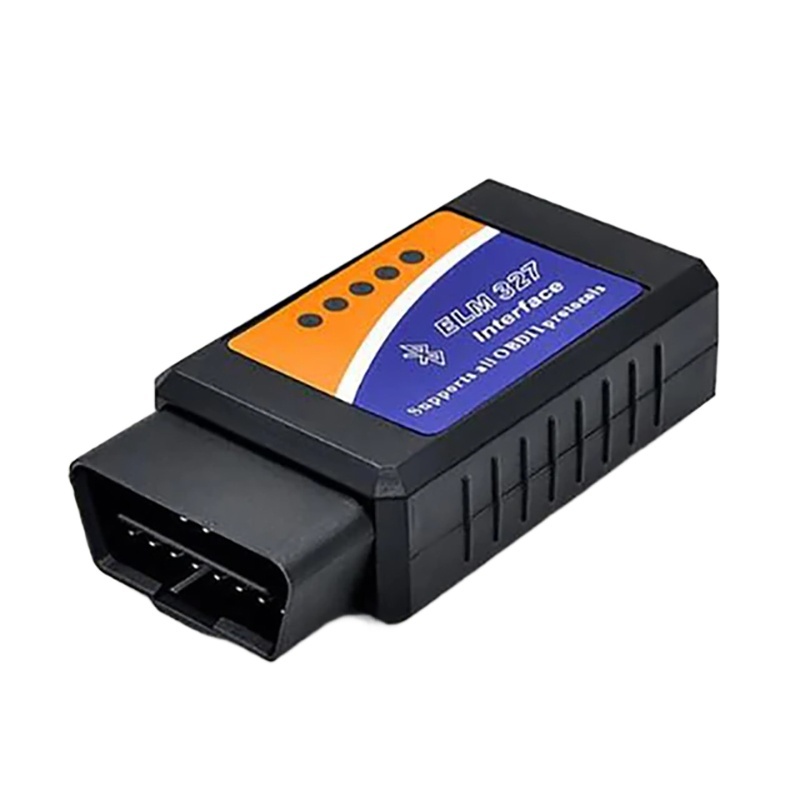

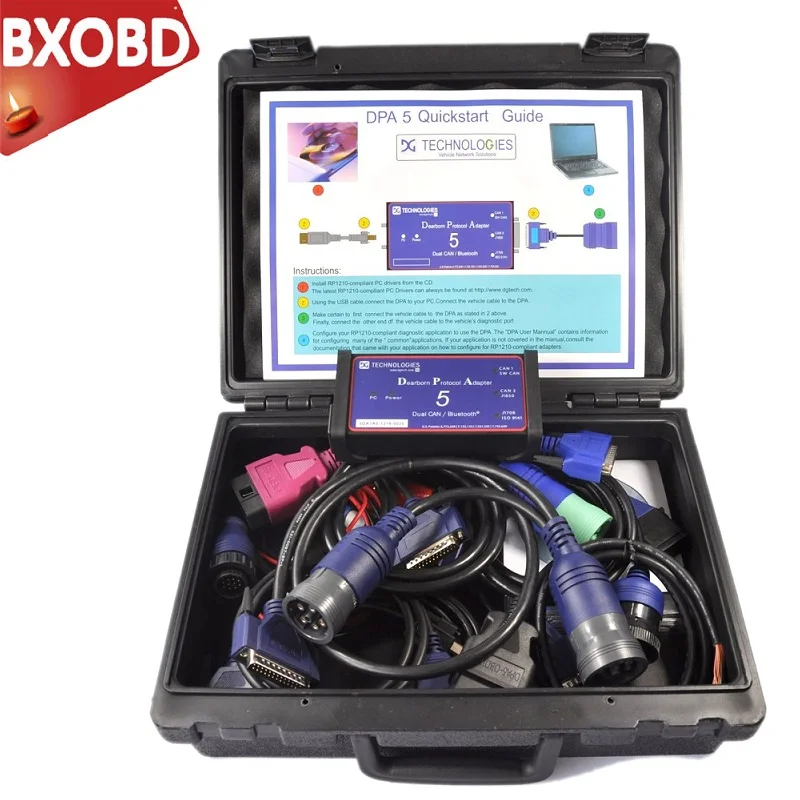

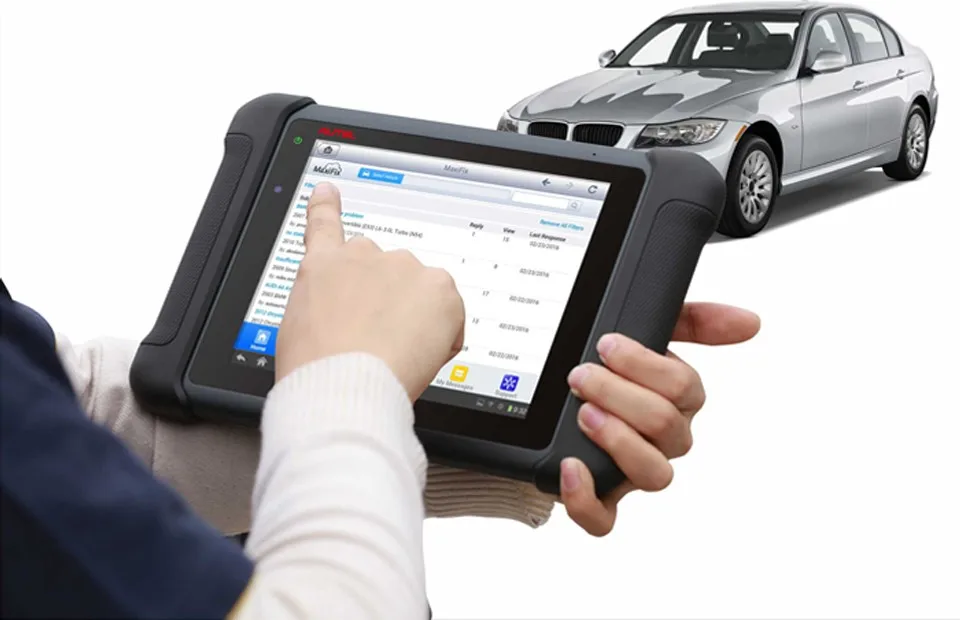

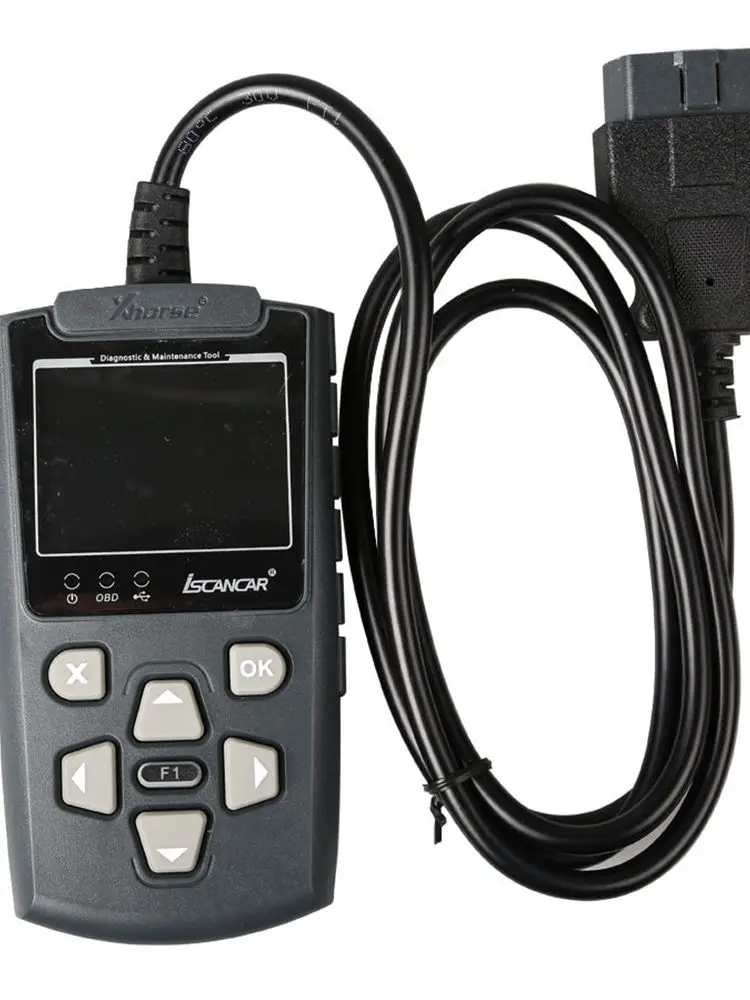

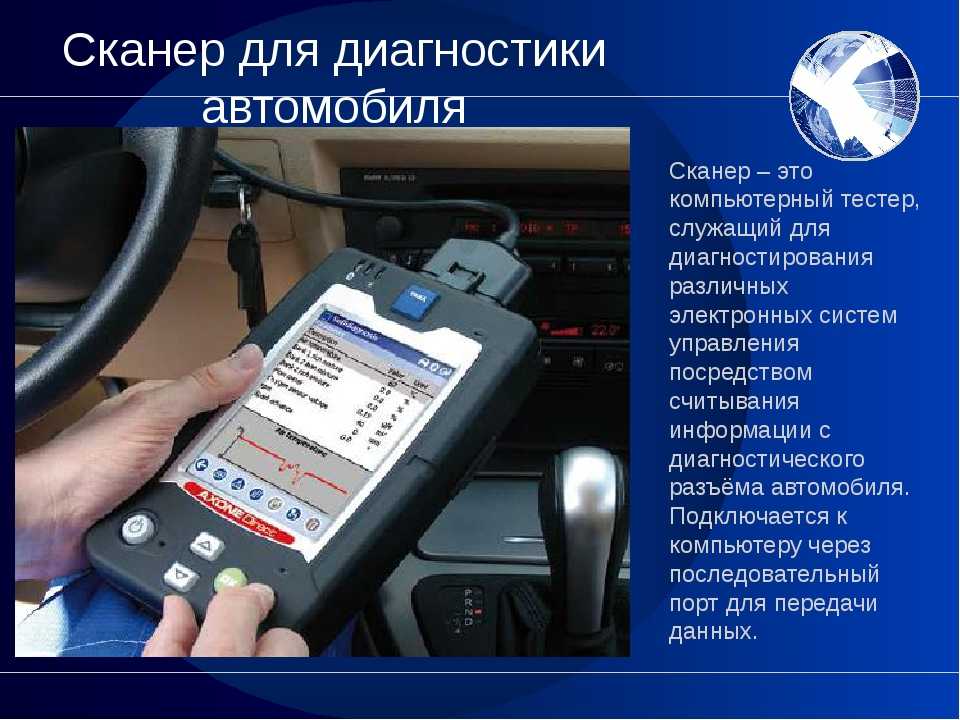

Первая группа приборов представляет собой набор устройств, предназначенных для установления связи с блоками управления автомобилей и выполнения таких процедур, как чтение и стирание ошибок, чтение текущих значений датчиков и внутренних параметров системы управления, проверка работоспособности исполнительных устройств, адаптация системы управления при замене отдельных агрегатов автомобиля или при капитальном ремонте двигателя. Эта группа диагностических приборов развивается очень динамично и каждый год приносит новые возможности сканеров и новые имена их производителей. В принципе, сканеры можно сравнивать друг с другом по таким параметрам, как таблица применяемости по типам автомобилей и перечню автомобильных систем, набор функций, реализованных в сканере по каждому автомобилю или системе, способу модернизации программного обеспечения. В сочетании с ценой устройств можно составить сравнительную таблицу, которая даст приблизительное представление о том, стоит или нет приобретать данную модель сканера. Почему приблизительное соответствие, спросите вы? Потому, что фирмы производители сканеров не имеют прямой связи с производителями автомобилей и, следовательно, из 10 моделей автомобилей данного года выпуска всегда может попасться один — два, который были пропущены при проектировании сканера – об этом производитель узнает только от конечных покупателей или не узнает вовсе. Кроме того, покупатели диагностического оборудования часто могут страдать от того, что менеджеры торгующих оборудованием фирм не имеют достаточной информации о предмете торга и заменяют ее собственным красноречием. По оценкам ряда автосервисов, активно занимающихся диагностикой, иметь набор сканеров для всех автомобилей с расширенными возможностями (вплоть до адаптации) экономически нецелесообразно, а при отсутствии должным образом подготовленного персонала еще и опасно – неправильные действия при вмешательстве в работу блока могут привести к ухудшению работы системы управления двигателем и, как следствие, вызвать ненужные проблемы в отношениях с клиентом. При выборе моделей сканеров надо принимать во внимание специализацию сервиса и перечень наиболее часто обслуживаемых моделей (например, если к вам в год приезжает один автомобиль Fiat, то приобретать сканер специально для его обслуживания вряд ли целесообразно). Кроме того, можно иметь один — два сканера с средним набором функций, но с широким набором моделей автомобилей – при этом вы в большинстве случаев решаете поставленные задачи, а функциональные недостатки сканеров компенсируете при помощи универсального оборудования из второй и третьей групп. Во второй группе собраны устройства, которые могут быть использованы для диагностики любых двигателей – физика работы двигателя не зависит от способа управления. Все эти устройства используются для обнаружения неисправностей, а также для проверки показаний сканеров, так как ни одна электронная система не может проверить саму себя с абсолютной достоверностью – например, подсос воздуха во впускном коллекторе может вызвать появление сообщения об отказе расходомера воздуха и т.д. При отсутствии нижеперечисленных приборов вы зачастую выносите решение о замене того или иного датчика без должной проверки и можете впоследствии попасть в скандальную ситуацию, в которой, как известно, победителей не бывает. Наиболее известные представители этой группы:

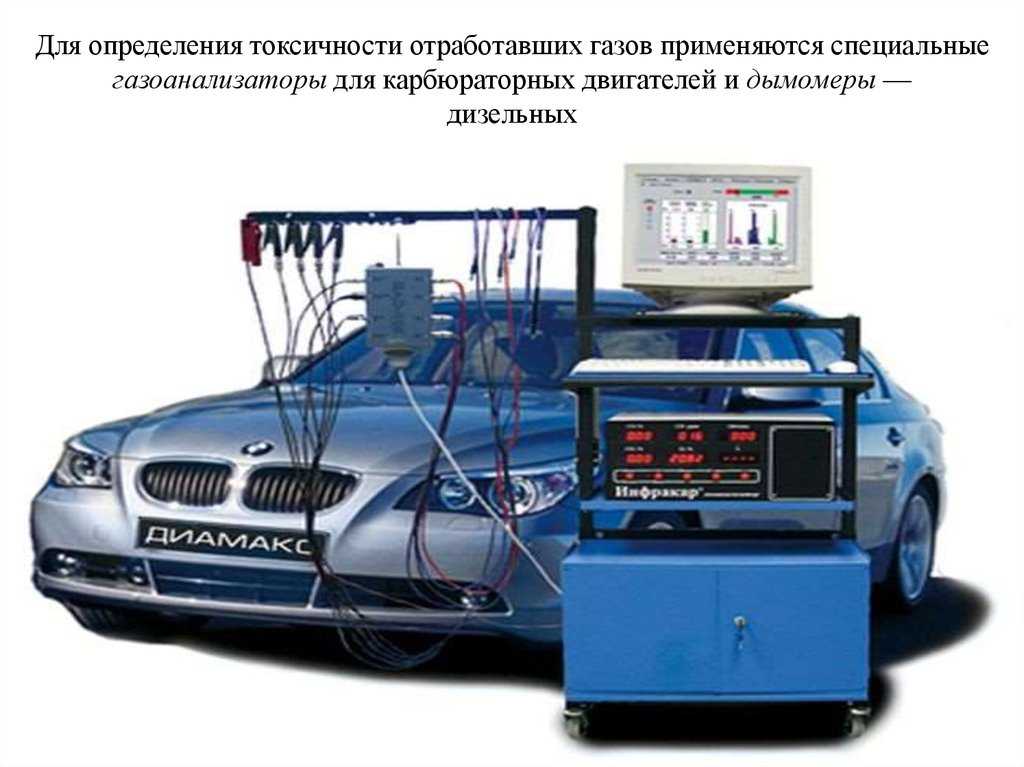

Газоанализаторы

Если для карбюраторных моторов часто было достаточно иметь двухкомпонентный газоанализатор, то с новыми, оснащенными катализаторами, лямбда-зондами, системами дожига и т.д. такой фокус не проходит – для измерения состава выхлопных газов инжекторного двигателя необходим 4-х компонентный газоанализатор с повышенной по сравнению с двухкомпонентными точностью измерения и с расчетом соотношения воздух-топливо.

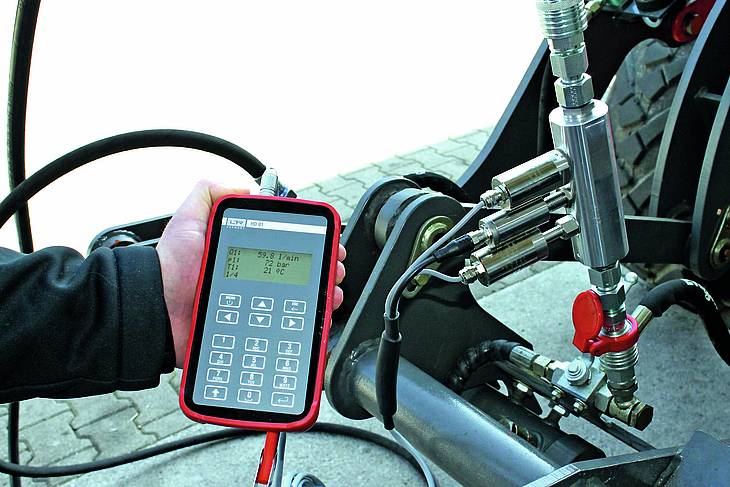

Измерители давления

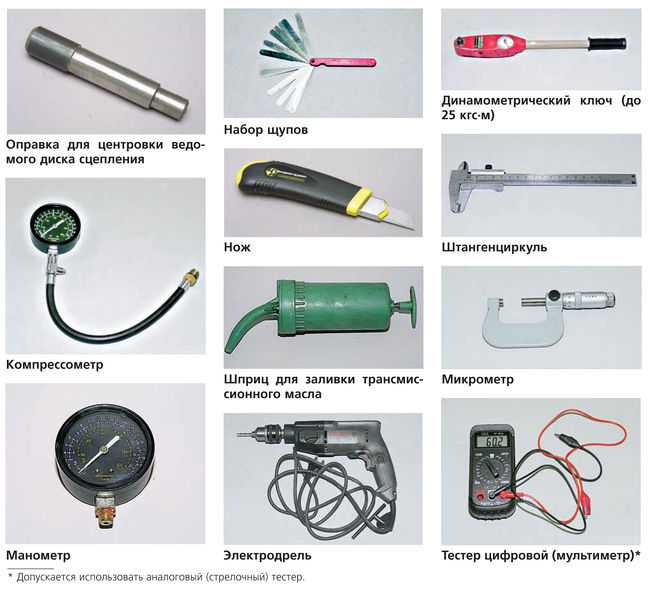

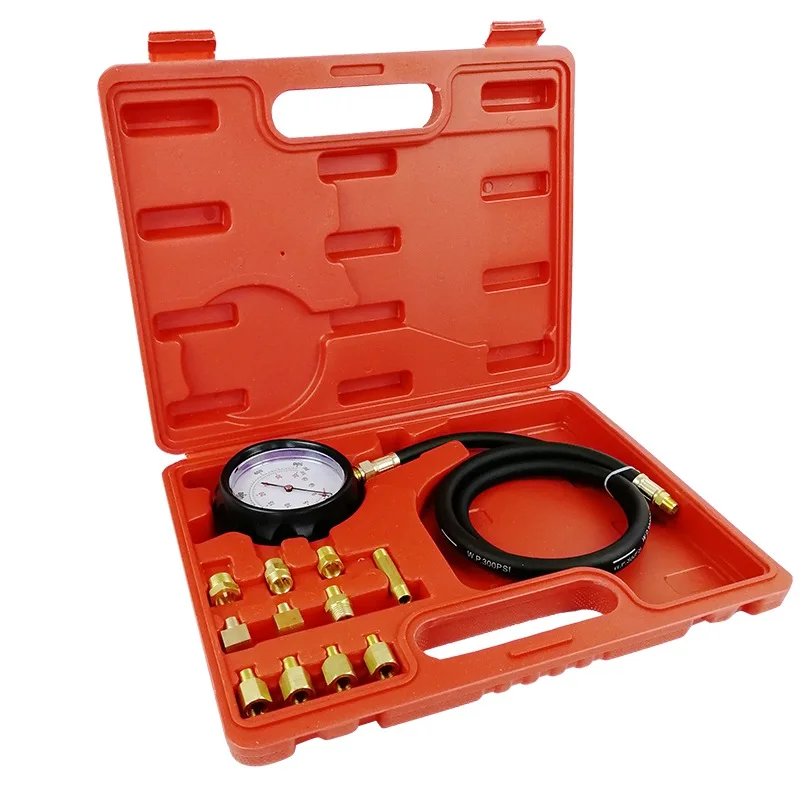

В этой группе приборов, один представитель которой – компрессометр — давно любим всеми автосервисами, есть существенное прибавление. В первую очередь это тестер давления топлива, которого не было в автосервисах, рассчитанных на ремонт карбюраторных автомобилей. Главные характеристики этого прибора – это диапазон измеряемого давления (обычно он колеблется от 0 до 6..8 бар) и перечень переходных штуцеров для подключения к топливным системам различных автомобилей. Также приобрели большую популярность тестер утечек клапанно-поршневой группы, позволяющий более точно в сравнении с компрессометром определить место и характер нарушения герметичности камеры сгорания, вакууметр, позволяющий оценить правильность работы впускной системы двигателя, и тестер противодавления катализатора, позволяющий оценить пропускную способность катализатора. Специализированные автомобильные тестеры. При ремонте контактных систем зажигания специализированный автомобильный тестер часто был достаточен для поиска отказов в этой системе. При преобладании электронных систем зажигания его возможности для их диагностики явно недостаточны, на первый план выходят автомобильные осциллографы и мотор-тестеры, обладающие по сравнению с ним гораздо большими возможностями.

Стробоскопы

Хотя установка зажигания в большинстве инжекторных двигателей невозможна, но проверочные значения для систем зажигания все равно существуют и своевременное определение несоответствия расчетного и реального углов опережения зажигания часто помогает определить характер неисправности. Но для проверки угла опережения зажигания в инжекторных двигателях необходимо использовать стробоскопы, оборудованные регулировкой задержки вспышки, так как эти двигатели обычно не имеют отдельной метки для установки опережения зажигания.

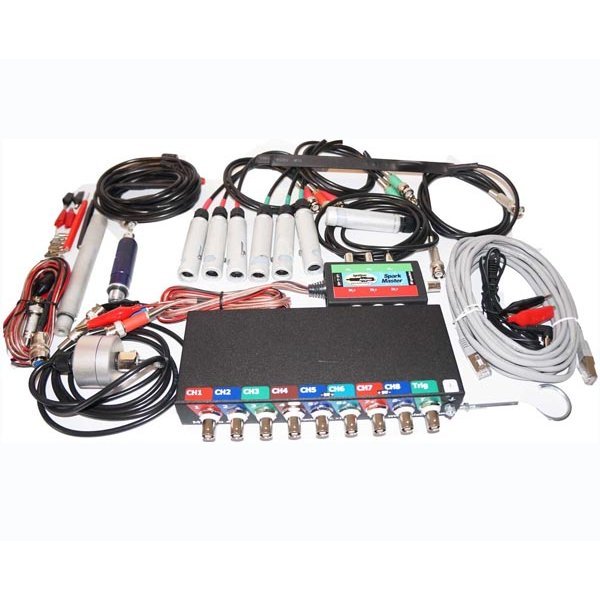

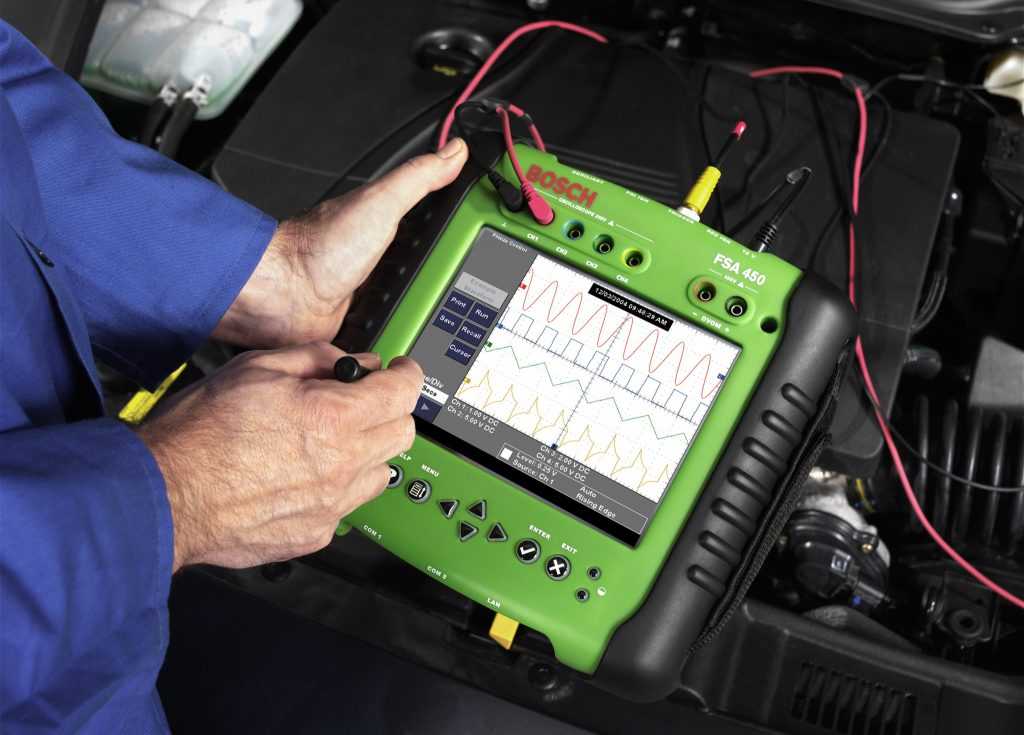

Специализированные автомобильные осциллографы

Эти приборы имеют набор специализированных датчиков (высокое напряжение, разрежение, ток) и специальную систему синхронизации с вращением двигателя при помощи датчика тока свечи первого цилиндра. который позволяет производить диагностику системы управления двигателем по любым параметрам. При этом они сохраняют возможности универсального осциллографа и, следовательно могут использоваться для проверки работы практически всех электрических цепей автомобиля. Кроме того, они могут заменять ряд отдельных устройств, применяемых для диагностики – например, при наличии в составе автомобильного осциллографа датчика разрежения вам уже не потребуется приобретать вакууметр.

Мотор-тестеры

Измерительная часть мотор-тестера в основном совпадает с измерительной частью автомобильного осциллографа. Отличия мотор-тестеров заключаются в том, что он может не только отображать осциллограммы любых измеряемых цепей, но и производить комплексные оценки работы двигателя сразу по нескольким параметрам (динамическая компрессия, разгон, сравнительная эффективность работы цилиндров и т.д.), что позволяет существенно снизить время на поиск неисправности. При закупке оборудования также необходимо учесть, что неотъемлемой частью мотор-тестеров часто являются такие устройства, как газоанализатор, стробоскоп и т. д – поэтому, хотя цена мотор-тестера достаточно высока, при его покупке потери в общей сумме будут относительно невелики по сравнению с приобретением отдельных автомобильного осциллографа, газоанализатора и стробоскопа. Третья группа приборов представляет собой оборудование для углубленной проверки системы управления двигателем и ее отдельных узлов. В ее составе:

Имитаторы сигналов датчиков

Предназначены для проверки реакции блока на изменение сигналов отдельных датчиков (например, датчиков температуры или положения дроссельной заслонки) – в некоторых случаях блок управления может не реагировать на изменение сигнала от датчика, и этот факт может быть воспринят как отказ датчика.

Тестер форсунок

В начальной стадии развития диагностики такие устройства достаточно активно продавались на рынке, но в последнее время предпочтение отдается стендам чистки и проверки форсунок – в их составе проверка, а при необходимости и чистка форсунок может быть проведена более качественно. Кроме того, эти стенды сами по себе создают отдельный набор платных услуг, отдача от которых с каждым годом увеличивается.

Вакуумный насос

Этот прибор позволяет проверить работоспособность исполнительных устройств, приводимых в действие разрежением во впускном коллекторе (например, клапан дожига или клапан продувки катализатора), а также произвести проверку датчика разрежения во впускном коллекторе на остановленном двигателе.

Тестер свечей зажигания

Позволяет визуально проверить работу свечей зажигания без установки их на двигатель. В некоторых тестерах имеется возможность проверки свечи под давлением, т.е. в условиях, приближенным к реальным.

Высоковольтный разрядник

Эти устройства позволяют проверить работу системы зажигания автомобиля на нагрузку, приближенную к реальной. Для систем зажигания с механическим распределителем используется разрядник с воздушным зазором 10 мм, для современных систем зажигания без распределителя – 20-21 мм. Все эти устройства могут использоваться при диагностике различных типов машин и приносить свои результаты, но в любом случае самым главным инструментом является человек, работающий на этом рабочем месте – именно от него зависит, как сделать правильные выводы из показаний огромного количества различных приборов. Он должен иметь достаточно знаний и о самом двигателе, о работе системы управления и об их взаимосвязи. По настоящему хороших специалистов пока еще мало, но их число постоянно увеличивается.
