Как делается регулировка клапанов Рено Логан своими руками

Регулировка клапанов Рено Логан 1.4 и 1.6 под газ и бензин на 8 Кл. двигателе своими силами не такая трудная задача и выполнима…

Здравствуйте, посетитель блога Aauhadullin.ru. Давайте сегодня с вами узнаем, как происходит регулировка клапанов на Рено Логан 1.4 8 клапанов. У меня вторая машина этой модели и все работы по техобслуживанию ремонту своей железной лошадки произвожу сам, так как этим любимым делом занимался с детства, начинал с велосипеда, затем мопед и мотоцикл имел. Имея техническое образование, мне всё эта возня с техникой по душе.

Приступим к делу…

Так как метал, при нагревании меняет свой первоначальный размер, для компенсации теплового расширения клапана задаётся зазор между торцом стержня и регулировочным болтом, завёрнутом в одном из плеч коромысла привода. При большом зазоре открытие будет небольшим, а при маленьком зазоре не будет полностью закрываться.

К чему все эти несоответствия размеров ведут гадать не надо. При отчётливом громком стуке, слышный при работе движка с места водителя при закрытом капоте говорит о том, что необходимо произвести регулировку клапанов, так как при этом происходит повышенный износ деталей (ГРМ) механизма в целом. И также при больших зазорах выпускных клапанов цилиндры плохо заполняются горючей смесью, в результате мощность двигателя теряется.

При недопустимом минимальном зазоре двигатель, работая неровно, теряет мощность из-за меньшей компрессии в цилиндрах, результат плачевный сёдла обгорают, так как клапан не полностью садится в седло и не успевает охладиться. Зазор необходимо измерять на холодном двигателе. Охлаждаем мотор обычным домашним вентилятором от розетки на 220 вольт. Если электрического тока нет рядом, оставляем машину на ночь, чтобы двигатель до утра хорошенько остыл, а на следующий день утром не спеша приступаем к процессу регулировке клапанов.

Необходимые при работе инструменты:

Ключ трубчатый на «10»
Пассатижи
Набор плоских щупов
Отвёртка фигурная среднего размера
Ключ рожковый на «13»

Зазор между торцами стержня клапанов и регулировочного болта коромысла, когда поршень находится ВМТ, выставляем для впускных 0,10-0,15 мм для выпускных. 0,25-0,30 мм. На своей машине работающим на газу (пропане) выставляю зазор на впускных ровно 0,15 мм, выпускных ровно 0,30 мм. Двигатель, работая на газовом оборудовании за счёт газа (пропана) при нагрузках, быстрее сажает седло под клапана уменьшая щель между торцом стержня и болтом регулировки, поэтому сам регулирую через 25-30 тысяч километров пробежки. Если ездите на бензине, то через 60 тысяч километров пробега будет неплохо для движка выставить зазоры.

При полной замене клапанов новыми первоначально нужно установить меньший зазор равный 0,20-0,25 мм для, выпускных клапанов.

Перед регулировкой клапанов двигателя автомобиля необходимо проверить натяжения ремня газораспределительного механизма «ГРМ», если он расслаблен или перетянут, производим регулировку натяжения ремня.

Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…

Снимем корпус воздушного фильтра при помощи фигурной отвёртки также трубчатого ключа на «10». Сильно запылённый фильтр продуваем сжатым воздухом или меняем новым. Лично сам меняю воздушный фильтр через двадцать тысяч километров для надёжности, хотя положено менять по книжке через тридцать.
Снимаем аккуратно крышку головки блока цилиндров.
Устанавливаем поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) такта сжатия. Первый цилиндр находится со стороны маховика. В таком положении оба клапана первого цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
Ослабим контргайку регулировочного болта одного из коромысла, зажимаем болт пассатижами от проворачивания. Вставляем щуп в щель между торцом клапана и регулировочного винта.
Удерживая от проворачивания контргайку, болт регулировочный затягиваем пассатижами до момента, когда щуп в зазоре можно перемещать с небольшим усилием.
Далее удерживая регулировочный болт, затяни контргайку, ещё раз проверь зазор. Если щуп зажат или болтается, повторяем регулировку до тех пор пока не получим необходимый результат, когда щуп движется с небольшим усилием.
Также регулируем зазор для второго клапана в первом цилиндре.
Затем поворачиваем коленвал ровно вполоборота, регулируем зазоры в третьем цилиндре таким же образом как в первом.
Затем поворачиваем коленчатый вал ровно вполоборота, установив поршень четвёртого, а потом через пол-оборота коленвала второго цилиндра в положение верхней мёртвой точки (ВМТ) в такте сжатия горючей смеси регулируем остальные клапана.
Устанавливаем крышку ГРМ, также корпус фильтра в обратном порядке. Если прокладка крышки пропускает масло или идёт испарение из него, то меняем ее новым.

Последовательность регулировки через ЧЕТВЕРТЬ оборота распредвала или пол-оборота коленвала (см. ссылку внизу фото).

Порядок цилиндров справа налево:

Порядок цилиндров

Выход брони проводов к свечам первого, второго, третьего и четвёртого цилиндра:

Выход на первый и второй цилиндр броне проводовВыход на третий и четвёртый цилиндр брони проводов

Регулировочные щупы:

1-щуп для впускных на бензине и газу; 2-щуп для выпускных работающих на газу; 3-щуп для выпускных работающих двигателей на бензине.

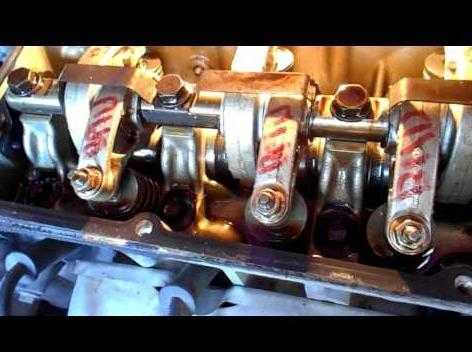

Клапана впуска газовой смеси и выпуска отработавших газов:

4-Клап. Впуска; 4-Клап. Выпуска

См. видео

Положение меток, когда поршень в первом цилиндре находится (ВМТ) в такте сжатия, автор видео Андрей Ф

Как я сам регулировал клапана

Порядок расположения свечей посмотрите на видеозаписи

Вы так же можете ознакомиться с другими материалами:

Третий Логан с коробкой АКПП автомат

Уплотнители дверей от Калины ВАЗ-1118 на Логан

Замена ремня ГРМ, двигатель K7J, K7M 8V

Комментарии по регулировке клапанного механизма (Drive2. ru)

Замена задних тормозных колодок Логан, Сандеро

Регулировка клапанов на 8-ми клапанном двигателе Рено Логан

Как понять, что пора регулировать клапана?

Как регулируют клапана?

Обязательно ли обращаться в сервис?

Работа двигателя внутреннего сгорания подразумевает сжигание смеси из топлива и воздуха. Благодаря выделению энергии во время этого процесса, поршни приходят в движение и вращают коленвал, который передает усилие на трансмиссию.

Со временем из-за тепловой нагрузки, износа или по другим причинам, зазоры между клапанами и другими деталями изменяются. Это уменьшает рабочую мощность ДВС и может привести к поломкам.

Регулировка клапанов настройка зазоров между клапанами и другими деталями, выполняемая чтобы обеспечить бесперебойную работу двигателя.

Как понять, что пора регулировать клапана?

Официальная позиция Рено для большинства моделей: регулировка клапанов требуется каждые 100 тыс. км пробега. Но в реальности эту цифру лучше сократить до 60 тыс. км пробега.

ВАЖНО: если на автомобиле установлено газовое оборудование следует регулировать клапана каждые 30 тыс. км пробега.

Периодичность процедуры также зависит от стиля вождения и других факторов.

3 признака, что пришло время обратиться в сервис:

Специфический металлический стук, особенно если он не проходит при прогреве мотора.

Уменьшение мощности двигателя, падение динамики и увеличение расхода топлива.

Нестабильные обороты на холостом ходу.

Перечисленные признаки могут указывать и на другие неисправности. Не обязательно виной всему «сбившиеся» тепловые зазоры. Но проверить клапаны и при необходимости их отрегулировать точно стоит.

Как регулируют клапана?

При обращении в сервис главная проблема необходимость «остудить» двигатель. Чтобы отрегулировать клапана в сервисе, нужно дать ДВС остыть, обычно на это уходит примерно 3 часа.

На прогретом двигателе зазоры невозможно точно измерить из-за тепловой деформации металла. Именно поэтому и приходится ждать 3 часа.

Обязательно ли обращаться в сервис?

Теоретически, провести такой ремонт можно и самостоятельно. Но без соответствующего опыта велика вероятность, что вы неверно выставите зазоры. А смещение в ту или иную сторону кратно снижает рабочий ресурс клапанов и двигателя в целом.

Поэтому мы не советуем самостоятельно проводить такой ремонт, если у вас нет опыта регулировки клапанов. Учитывая, что в среднем процедура требуется раз в 60 тыс. км пробега и от нее напрямую зависят рабочий ресурс и мощность двигателя лучше отнестись к регулировке со всей серьезностью.

Лучшее решение — обратиться в Логан-Шоп СПб. Наши мастера всегда готовы отрегулировать клапана на вашем Рено Логан, Сандеро, Доккер 1.4/1.6 8 V.

Автор:

Логан-Шоп СПб

Рекомендуем прочитать (5)
Сопутствующие работы (1)

- Стоит ли переплачивать за бренд и покупать рекомендованные Рено ELF и Castrol? Или Газпром и Лукойл достойные внимания варианты? Разбираемся в вопросе
- Многие владельцы Рено Логан сталкивались с тем, что печка перестает работать на всех скоростях, кроме 4-ой. Разбираемся, в чем причина неисправности и как ее устранить.
- 2 причины, почему может подтекать внутренний левый пыльник ШРУСа на Рено Логан
- Стоит ли открывать машину самостоятельно, если потеряли ключи от Логана? Что делать в такой ситуации, расскажем в статье
- Выбираем хорошие и недорогие щетки стеклоочистителя для Рено Дастер, Логан и Сандеро

Опубликовал: Мышинский Андрей

Дата: Пятница, 09 сентября 2022

Просмотров: 1955

Обсудить или задать вопрос

Регулировка клапанов «Рено Логан» (1.

6, 8 клапанов) своими руками. Порядок регулировки клапанов на «Рено Логан»

Владельцы автомобилей «Рено Логан» по истечении гарантийного срока сталкиваются с необходимостью самостоятельного обслуживания своих автомобилей. Одной из необходимых процедур является регулировка клапанов. «Рено Логан» устроен достаточно просто. Так что, вы можете сделать эту процедуру самостоятельно и не тратить деньги на СТО. Схема регулировки зазоров клапанов достаточно проста и доступна даже тем, кто никогда не имел опыта в этом деле.

Данные автомобили представлены на рынке в модификациях с двигателями 1,4 и 1,6 л. Есть две версии 1,6-литровых двигателей. Предлагаются 8-клапанная и 16-клапанная модели. На шестнадцатиклапанном агрегате ручная регулировка зазоров не предусмотрена. Для этого в конструкции предусмотрены гидрокомпенсаторы. А вот на восьмиклапаннике регулировка зазоров осуществляется вручную. Давайте посмотрим, как это делается.

Назначение и функции

Впускные и выпускные клапаны являются одними из важнейших частей ДВС. Благодаря им горючее топливо поступает в камеры сгорания, а продукты сгорания выходят из системы выпуска. Большую часть рабочего цикла клапан закрыт. Вскрытие происходит за достаточно короткое время. К этим элементам сейчас предъявляются определенные требования. Клапаны не должны мешать выходу продуктов сгорания. В открытом состоянии выполняют свои задачи с минимальной силой трения, четко выполняют свою функцию, срабатывают в определенный момент. Также клапан должен иметь строго определенный зазор. Это препятствует выходу газов из камеры в момент воспламенения смеси.

Зачем регулировать?

Для начала выясним, зачем нужно регулировать клапана. «Рено Логан» имеет собственный компенсирующий зазор клапанов. Это заданное расстояние между регулировочным болтом и приводным валом. Специалисты «Рено» предусматривают определенные зазоры. Также они позволяют компенсировать расширение металлических деталей при их нагреве.

При несвоевременной регулировке и неправильных зазорах есть риск ускоренного износа деталей и узлов двигателя. При слишком высоких параметрах снижается мощность и другие характеристики силового агрегата. Камера сгорания не может быть полностью заполнена топливной смесью до нужной степени. Небольшой зазор приводит к потерям полноты сгорания горючей смеси. В этом случае будет низкая компрессия. Также есть риск прогорания седел клапанов и образования нагара.

Если эксплуатировать автомобиль с неустраненными зазорами, это приведет к серьезным неисправностям в системе газораспределения. Как следствие, дорогой ремонт.

Периодичность операции

Как часто следует регулировать зазор клапана? «Рено Логан» по регламенту и рекомендациям производителя подлежит регулировке каждые 80-100 тыс. км. Однако на самом деле эти цифры гораздо ниже. Для того, чтобы быть уверенным в этом городском автомобиле, приходится выжимать всю мощность и крутящий момент, на которые способен этот агрегат. Эта операция не проходит бесследно для мотора. Таким образом, детали поршневой группы интенсивно изнашиваются.

В российских реалиях данную операцию следует проводить не реже, чем каждые 60 000 км. Двигатель сообщит владельцу о необходимости регулировки. При работающем двигателе будет отчетливо слышен характерный стук на холостых оборотах.

Нормы зазоров для двигателей «Рено Логан»

Французский автопроизводитель рекомендует для каждого впускного клапана устанавливать зазор от 0,1 до 0,15 мм. Для градуировки показатели составляют от 0,25 до 0,3 мм. Если все клапаны были заменены, то необходимо установить зазоры внахлестку. Они должны быть от 0,20 мм до 0,25 мм.

Необходимые инструменты

Для выполнения этой операции нам понадобится стандартный набор инструментов. Нужны пассатижи, набор мерных щупов, ключи от машины — на 13 и 10, а также отвертка.

Как регулировать клапана: подготовка к операции

Итак, регулировка клапанов («Рено Логан» 2004 г.в. включительно) всегда проводится только на холодном моторе. Перед выполнением операции рекомендуется подтянуть ремень ГРМ, если он ослаблен.

Порядок выполнения операции

Регулировка клапанов «Рено Логан» своими руками начинается со снятия крышки ГБЦ. Необходимо иметь набор инструментов. Первое, что нужно сделать, это открутить болты, которые держат воздушный фильтр. Всего их четыре. Далее демонтируется Г-образный патрубок, идущий от фильтра к клапанной крышке. Затем снимите корпус воздушного фильтра. Следующим шагом является отсоединение проводов свечей зажигания, а также снятие клапанной крышки. Последний держится на восьми болтах.

После этого поднимите переднюю часть автомобиля со стороны водителя и включите четвертую передачу на коробке передач. Поднятое колесо крутят до тех пор, пока на шестерне распредвала не появится буква F. Необходимо наблюдать за клапаном первого цилиндра. Буква появится практически сразу, как только клапан начнет двигаться. При этом за один полный оборот автомобильного колеса распределительный вал также совершает один оборот.

Затем измеряются зазоры для первого цилиндра. Ослабьте контргайку, и болт зажимается пассатижами. Для измерения зазоров используются специальные калибры. После установки необходимого расстояния закручиваются болты регулировки клапанов на Рено Логан. Далее рекомендуется еще раз проверить параметр щупом. Последний в зазоре должен двигаться только при приложении к нему определенного усилия. Та же операция выполняется для третьего цилиндра. Если провернуть коленвал на пол-оборота, то можно отрегулировать зазоры на четвертом цилиндре. Потом на второй. Далее вал нужно провернуть на полный оборот и снова проверить каждый зазор. Если все в порядке, двигатель можно собирать.

Не нарушайте данный порядок регулировки клапанов на Renault Logan. При обслуживании автомобиля всегда действуйте согласно инструкции производителя.

«Рено Логан» и ГБО

Что касается автомобилей, двигатели которых работают на газу, то здесь мнения автовладельцев и производителей газобаллонной техники расходятся. Производители современной техники класса Евро-4 утверждают, что с этими установками на автомобиле Рено Логан не требуется регулировка клапанов на газ, так как форсунки точные и современные. Вся работа системы контролируется электроникой. Автовладельцы утверждают, что регулировать зазоры необходимо, и делать эту операцию нужно чаще. Так, многие выполняют тюнинг каждые 20-30 тысяч километров. Что касается зазоров, то для впуска считается нормой 0,15 мм. Для градуировок — 0,30 мм. Напомним, что эти параметры подходят для пропан-бутана.

Полезные советы

Чтобы легко и просто поставить поршень первого цилиндра в ВМТ, сначала на глаз выставляется распредвал. Затем его поворачивают таким образом, чтобы две пятки коромысел, на которых производится регулировка клапанов, могли упираться затылочной частью в кулачки вала.

Процесс настройки может быть значительно упрощен. После снятия крышки со стороны маховика на конце распределительного вала вы найдете метку в квадратной части. Пятно от эмали будет смотреть вверх, если поршень в первом цилиндре установить в верхнюю мертвую точку. Для перемещения вала автовладельцы советуют включать не четвертую, а пятую передачу. После того, как регулировка клапанов первого цилиндра завершена, приступаем к выпускному клапану четвертого цилиндра. Подвешенное колесо вращается дальше и регулирует зазор. Как регулируются клапана? «Рено Логан» настроен на второй цилиндр. Процедура аналогична операциям на первом. По какой схеме регулируется клапан? «Рено Логан» настраивается по следующему алгоритму — 1-4-2-3. Каждая цифра является серийным номером цилиндра.

Заключение

Так регулируются клапана. «Рено Логан» (1,6, 8 клапанов) можно обслуживать самостоятельно. На самом деле эта операция действительно проста, и ее может выполнить автомобилист любого уровня – как начинающий, так и опытный. Кроме того, саморегулирование является хорошим способом сэкономить деньги. Ведь на СТО за эту услугу берут немалую сумму.

Регулировка клапанов «Рено Логан» (1,6, 8 клапанов) своими руками. Порядок регулировки клапанов на «Рено Логан»

Владельцы автомобилей «Рено Логан» после того, как истечет гарантийный срок, сталкиваются с необходимостью самостоятельного обслуживания своих автомобилей. Одной из необходимых процедур является регулировка клапанов. «Рено Логан» устроен достаточно просто. Так что, вы можете сделать эту процедуру самостоятельно и не тратить деньги на СТО. Схема регулировки зазоров клапанов достаточно проста и доступна даже тем, кто никогда не имел опыта в этом деле.

Эти автомобили представлены на рынке в модификациях с двигателями 1,4 и 1,6 л. Есть две версии 1,6-литровых двигателей. Предлагаются 8-клапанная и 16-клапанная модели. На шестнадцатиклапанном агрегате ручная регулировка зазоров не предусмотрена. Для этого в конструкции предусмотрены гидрокомпенсаторы. А вот на восьмиклапаннике регулировка зазоров производится вручную. Давайте посмотрим, как это делается.
