Шарнир равных угловых скоростей и сепаратор

Шарнир равных угловых скоростей

ШРУСы предназначены для передачи крутящего момента в трансмиссиях автомобилей и другой техники. В отличие от карданного шарнира ШРУС передает вращательное движение равномерно, отсюда и название — Шарнир Равных Угловых Скоростей. Кроме этого, карданный шарнир может передавать вращение на угол не более 25 градусов, для ШРУСа и 45 градусов не предел.

ШРУСы входят как составная часть приводных валов (приводов) практически всех современных легковых автомобилей, как переднеприводных, так и задне — и полноприводных. Привод должен обеспечивать передачу крутящего момента на колесо, передавая вращение под углом при повороте колес и компенсируя изменение расстояния от коробки передач до колеса при сжатии пружин подвески. Поэтому привод передних колес состоит из шлицевого вала, на котором при помощи стопорных колец закреплены два шарнира — наружный, обеспечивающий поворот (в просторечии «граната»), и внутренний (в народе «блин»), обеспечивающий как поворот — наклон оси вращения, так и перемещение наружной обоймы шарнира вдоль шлицевого вала. Существует несколько типов ШРУСов, наибольшее распространение получил шариковый шарнир.

ШРУСы являются надежными и долговечными механизмами. При сохранении герметичности чехла (отсутствии разрывов, трещин, надежной затяжке хомутов) и аккуратной езде без газования в поворотах, нередки случаи, когда и на отечественных машинах шарниры «выхаживают» до 100-150 тыс. км, не говоря уж об иномарках.

Неисправности шарниров редко проявляются внезапно. Обычно ШРУС начинает предупреждать о плохом состоянии заранее. При поворотах с большим выворотом колеса и с разгоном слышатся характерные стуки в такт с вращением колеса. Иногда стуки бывают при повороте только в одну сторону, причем необязательно, что при правом повороте стучит правый ШРУС, а при левом — левый, бывает и наоборот. Возможные состояния его износа представлены на рисунках .

​Внешние шарниры   ​ Внутренние шарниры

 Отчетливо видимые следы износа с глубокими ямочками в канавках для шариков (> 1 мм)

Сильно отполированные места с ямочками в канавках для шариков (0,5-1,0 мм)

 Внутренняя обойма

 Все шарниры, представленные на данных рисунках , являются дефектными. Мы рекомендуем заменить шарниры в любом случае. Езда с дефектными шарнирами опасна!

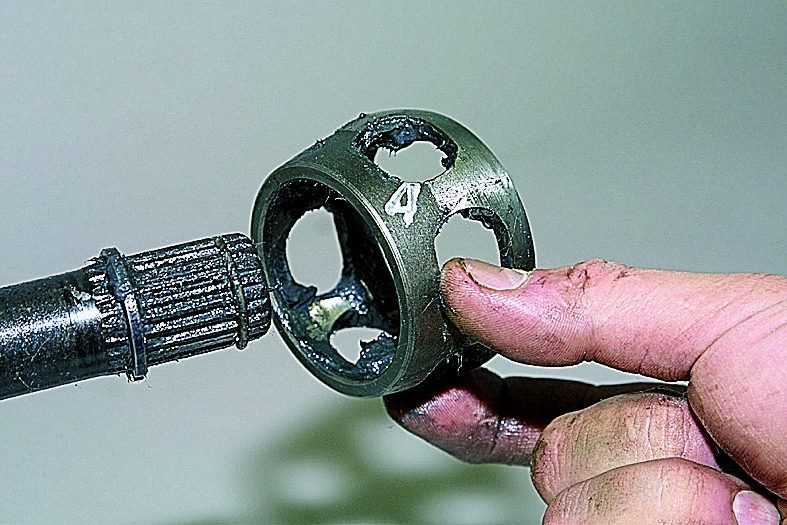

Сепаратор

Если при проверке вышедшего из строя подшипника сепаратор оказался поврежденным, то во многих случаях бывает трудно однозначно установить причину повреждения. При этом в большинстве случаев повреждаются и другие детали, что затрудняет определение действительной причины повреждений. Однако имеются основные причины повреждения сепараторов, а именно: вибрации, чрезмерно высокие частоты вращения, износ и заклинивание.

Повреждения сепаратора:

Вследствие вибраций

Если подшипник работает в условиях вибраций, то силы инерции могут оказаться настолько большими, что через некоторое время в материале сепаратора возникают усталостные трещины. Раньше или позже эти трещины приводят к разрушению сепаратора. Повреждения сепаратора вследствие чрезмерно высокой частоты вращения Если подшипник работает с более высокой частотой вращения, чем это допускает конструкция сепаратора, возникают силы инерции, действие которых приводит поломке сепаратора.

Вследствие износа

Причинами износа сепаратора могут быть недостаточное смазывание и абразивные частицы. Поскольку трение скольжения между сепаратором и другими компонентами подшипника устранить невозможно, сепаратор является той деталью подшипника, которая при недостаточном смазывании выходит из строя в первую очередь. Сепараторы всегда изготавливаются из материалов более мягких, чем прочие детали подшипника, поэтому они изнашиваются более интенсивно. У подшипников с центрированием сепаратора по телам качения размер карманов сепаратора из-за износа увеличивается. Это приводит к отклонениям от нормальной кинематики подшипника. Силы, возникающие при таком явлении, могут в короткое время разрушить сепаратор.

Вследствие заклинивания



Выкрошенные частицы материала подшипника и внешние загрязнения, попадая между сепаратором и телами качения, препятствуют вращению последних. Заклинивание сепаратора приводит к выходу его из строя.

Прочие причины

При перекосе колец подшипника друг относительно друга след качения имеет форму овала. Если сепаратор ведет тела качения, то в таких условиях он деформируется при каждом обороте. При этом в материале сепаратора возникают усталостные трещины, постепенно приводящие к его разрушению. Подобные явления могут происходить, когда в паре работают упорный шарикоподшипник и радиальный подшипник скольжения. Если зазор в подшипнике скольжения слишком велик, то кольца подшипника качения смещаются друг относительно друга, шарики не двигаются «след в след», и в сепараторе возникают большие напряжения, приводящие к его разрушению. В подшипниках, работающих с переменной частотой вращения, т.е. в условиях знакопеременного ускорения, на сепаратор действуют силы инерции, порождающие значительные напряжения сжатия в местах контакта и обусловленный этим сильный износ.
