Смазка для упорных подшипников качения: Пластичная смазка для подшипников. Смазка подшипников качения. Смазка для высокоскоростных подшипников

Содержание

Пластичная смазка для подшипников. Смазка подшипников качения. Смазка для высокоскоростных подшипников

Термостойкая смазка: особенности состава, основные свойства

Лопатка газовой турбины

Ремонт компрессора Atlas Copco и способы продления срока его службы

Система ХАССП: для кого она нужна и что подразумевает?


Содержание: Универсальные пластичные смазки для подшипников качения
Пластичные смазки для подшипников качения, работающих при высоких и экстремально высоких рабочих температурах
Пластичные смазки для подшипников качения, работающих при низких температурах
Пластичные смазки для подшипников качения, работающих при высоких скоростях вращения
Пластичные смазки для подшипников качения, работающих при высоких и экстремально высоких нагрузках
Пластичные смазки для оборудования пищевой промышленности
Пластичные смазки для подшипников качения, работающих в химически агрессивных средах
Особенности смазывания подшипников качения пластичной смазкой


Качество и долговечность работы подшипников качения в значительной степени зависят от применяемых смазочных материалов, выбор которых должен определяться условиями работы подшипников: диапазоном рабочих температур, степенью нагруженности, скоростью вращения, свойствами окружающей среды и т. д.


Как правило, смазка для подшипников должна соответствовать целому комплексу требований.

Главными критериями при выборе оптимального смазочного вещества являются:

  • Диапазон рабочих температур

  • Скоростной режим работы

  • Несущая способность (нагрузка)

  • Наличие пищевого допуска

  • Устойчивость к влиянию окружающей среды

  • Способность снижать уровень шума


Из-за обширной номенклатуры имеющихся на современном рынке смазочных материалов при их выборе зачастую возникают трудности.



Универсальные пластичные смазки для подшипников качения


В линейке продукции EFELE существует ряд универсальных смазочных материалов, которые рекомендованы для смазки подшипников качения большинства механизмов, работающих в среднестатистических режимах эксплуатации.


EFELE MG-211 (диапазон рабочих температур от -30 до +120 °С) – многоцелевая литиевая пластичная смазка с противозадирными присадками, устойчивая к смыванию водой, хорошими противоизносными свойствами, высокими антикоррозионными свойствами для долговременного смазывания подшипников.
EFELE MG-212 (диапазон рабочих температур от -30 до +120 °С) – универсальная литиевая пластичная смазка с противозадирными присадками и дисульфидом молибдена, с высокой несущей способностью, устойчивая к смыванию водой, отличными противоизносными свойствами, высокими антикоррозионными свойствами для долговременного смазывания подшипников.
EFELE MG-214 (диапазон рабочих температур от -40 до +120 °С) – многоцелевая морозостойкая литиевая пластичная смазка с высокой механической и химической стабильностью, устойчивая к воздействию воды  для подшипников.


Если перечисленные материалы не удовлетворяют условиям эксплуатации, то  проводится их дальнейший подбор.


В большинстве случаев проблемы, связанные со смазкой подшипников качения, сводятся к влиянию нескольких факторов. В этом случае необходимо учесть все предъявляемые требования, оценить их и подобрать соответствующую смазку. Найти компромисс необходимо и почти всегда возможно.

Пластичные смазки для подшипников качения, работающих при высоких и экстремально высоких рабочих температурах


В первую очередь смазка подшипников качения должна иметь диапазон рабочих температур, который соответствует условиям эксплуатации узла.



Температура подшипников качения, работающих при малых и средних скоростях (до 3-5 тыс. об/мин), близка к температуре внешней среды. В средних и южных климатических поясах России она может достигать +45 °С. Узлы трения станков, ручного инструмента, приборов, точных механизмов и других машин, устанавливаемых в помещении, работают при температуре +10…+50 °С.



При повышенных нагрузках, скорости, длительных режимах эксплуатации тепловой режим работы подшипников ужесточается. Так, температура букс железнодорожного подвижного состава превышает температуру окружающей среды на 5 °С. В подшипниках ступиц колес грузовых автомобилей при движении по шоссе она колеблется от +40 °С до +80 °С. При различных производственных процессах (в механизированных печах, высокотемпературных электромашинах и других механизмах) температура может достигать +150…+200 °С и выше.

Специальные смазки EFELE разработаны для применения в условиях высоких и экстремально высоких температур:

  • EFELE MG-213 (диапазон рабочих температур от -30 до +160 °С) – устойчива к смыванию водой, влажной среде, имеет высокие антикоррозионные свойства, обеспечивает длительное смазывание
  • EFELE MG-221 (диапазон рабочих температур от -30 до +150 °С) – устойчива к смыванию водой, влажной среде, ударным нагрузкам, имеет отличные противоизносные и высокие антикоррозионные свойства
  • EFELE SG-301 (диапазон рабочих температур от -40 до +160 °С) – устойчива к смыванию водой, высоким нагрузкам, влажной среде, защищает от коррозии, обладает высокой адгезией, имеет пищевой допуск
  • EFELE SG-321 (диапазон рабочих температур от -55 до +150 °С) – устойчива к смыванию водой, высоким нагрузкам, совместима с пластмассами и эластомерами, имеет высокие антикоррозионные свойства
  • EFELE SG-391 (диапазон рабочих температур от -40 до +160 °С) – устойчива к смыванию водой, влажной среде, высоким нагрузкам, обеспечивает длительное смазывание, имеет пищевой допуск
  • EFELE SG-392 (диапазон рабочих температур от -45 до +170 °С) – устойчива к смыванию водой и моющими средствами, высоким нагрузкам, влажной среде, обладает высокими антикоррозионными и хорошими противоизносными свойствами, обеспечивает длительное смазывание, имеет пищевой допуск
  • EFELE SG-394 (диапазон рабочих температур от -20 до +260 °С) – работоспособна в запыленной среде, вакууме, химически агрессивной среде, имеет пищевой допуск, совместима с пластмассами и эластомерами, обладает высокими антикоррозионными свойствами, обеспечивает длительное смазывание

Пластичные смазки для подшипников качения, работающих при низких температурах


Проблема смазывания подшипников при низких температурах связана, в основном, с эксплуатацией оборудования в зимний период или в холодных климатических зонах.


Применение обычных смазочных материалов при температурах менее -40 °С, как правило, недопустимо – в них увеличивается вязкость базового масла, смазка густеет и прекращает поступать в зону трения.


Морозостойкие пластичные смазки EFELE предназначены для работы при низких температурах и сохраняют свои высокие эксплуатационные свойства в этих условиях.


EFELE SG-321 — новейшая синтетическая морозостойкая смазка от компании «Эффективный Элемент». Она изготовлена на основе сульфоната кальция, что придает материалу высокие несущие и водостойкие свойства. Материал совместим с пластмассами, отлично работает при высоких нагрузках, во влажной среде и надежно защищает узлы от коррозии и износа.


EFELE MG-214 (диапазон рабочих температур от -40 до +120 °С) – устойчива к смыванию водой, работоспособна во влажной среде, обладает высокой химической и механической стабильностью.
EFELE SG-301 (диапазон рабочих температур от -40 до +160 °С) – устойчива к смыванию водой, высоким нагрузкам, влажной среде, защищает от коррозии, обладает высокой адгезией, имеет пищевой допуск.
EFELE SG-311  (диапазон рабочих температур от -60 до +120 °С) – устойчива к смыванию водой, высоким скоростям вращения, совместима с пластмассами и эластомерами, обеспечивает длительное смазывание.
EFELE SG-321  (диапазон рабочих температур от -55 до +150 °С) – устойчива к смыванию водой, высоким нагрузкам, совместима с пластмассами и эластомерами, имеет высокие антикоррозионные свойства.
EFELE SG-391 (диапазон рабочих температур от -40 до +160 °С) – устойчива к смыванию водой, влажной среде, высоким нагрузкам, имеет пищевой допуск, обеспечивает длительное смазывание.
EFELE SG-392 (диапазон рабочих температур от -45 до +170 °С) – устойчива к смыванию водой и моющими средствами, высоким нагрузкам, влажной среде, имеет высокие антикоррозионные и хорошие противоизносные свойства, пищевой допуск, обеспечивает длительное смазывание.


Перечисленные продукты не меняют своих эксплуатационных свойств под влиянием высоких и низких температур с течением времени, что существенно снижает затраты на обслуживание.



При выборе смазочных материалов для подшипников очень важно учитывать их скоростной режим работы.


Ранее существовало мнение, что применение пластичных смазок для подшипников качения ограничено скоростью их вращения. Однако теоретические и практические исследования последних десятилетий доказали возможность применения современных материалов даже при факторе скорости порядка 1 000 000 – 2 000 000 мм.об/мин. Кроме того, при их использовании изменение скорости подшипников качения почти не сказывается на сопротивлении вращению. Это свойство выгодно для работы приборных подшипников и точных механизмов, где необходимы  минимальные изменения сопротивления во всем диапазоне условий работы.


Известно, что превышение скоростного режима приводит к резкому снижению ресурса подшипника с неправильно подобранной смазкой. Так, увеличение скорости его вращения вдвое сокращает срок  службы в 25 раз. Поэтому для подшипников с большой скоростью вращения должна использоваться только специальная смазка для высокоскоростных подшипников.


Для высокоскоростных подшипников (DN ≥ 800 000 мм ·об/мин) рекомендуется применение материала EFELE SG-311. Он работает при температуре от -60 до +120 °С. Применяется при факторе скорости 1 000 000 мм · об/мин. Смазка устойчива к смыванию водой, высоким скоростям вращения, совместима с пластмассами и эластомерами, обеспечивает длительное смазывание.


Данная смазка позволяет повысить надежность механизмов и увеличить срок службы между ремонтами.



Подшипники качения различных механизмов работают в широком диапазоне режимов нагруженности. Например, нагрузки на приборные подшипники практически равны нулю и определяются их собственным весом. В оборудовании тяжелого машиностроения, на гусеничных машинах подшипники могут испытывать многотонную статическую и динамическую нагрузку.


Применение в узлах высоконагруженных механизмов обычных смазок приводит к «выдавливанию» и разрушению пленки смазочного вещества в зоне контакта поверхностей. При этом срок службы подшипников резко сокращается. Смазки EFELE позволяют решить указанную проблему и, кроме того, обладают рядом дополнительных преимуществ.

Пластичные смазки на основе сульфоната кальция EFELE MG-221 и EFELE SG — 321 предназначены для подшипников, которые работают под воздействием очень тяжелых нагрузок. Материалы выдерживают нагрузку сваривания свыше 5000 Н, работают под воздействием высоких и низких температур, воды и обеспечивают длительную и бесперебойную работу узла.


EFELE MG-221 — минеральная смазка на основе сульфоната кальция. Она отлично работает под воздействием тяжелых и ударных нагрузок, во влажной среде и отлично защищает узлы от коррозии и износа, обеспечиваю длительную, бесперебойную работу узлов.


EFELE MG-212 (диапазон рабочих температур от -30 до +120 °С) – устойчива к смыванию водой, влажной среде, имеет высокие антикоррозионные свойства.


EFELE MG-213 (диапазон рабочих температур от -30 до +160 °С) – устойчива к смыванию водой, влажной среде, имеет высокие антикоррозионные свойства, обеспечивает длительное смазывание.


EFELE SG-301 (диапазон рабочих температур от -40 до +160 °С) – устойчива к смыванию водой, высоким нагрузкам, влажной среде, защищает от коррозии, обладает высокой адгезией, имеет пищевой допуск.


EFELE SG-392 (диапазон рабочих температур от -45 до +170 °С) – устойчива к смыванию водой и моющими средствами, высоким нагрузкам, влажной среде, имеет высокие антикоррозионные и хорошие противоизносные свойства, обеспечивает длительное смазывание.


EFELE SG-394 (диапазон рабочих температур от -20 до +260 °С) – работоспособна в запыленной среде, вакууме, химически агрессивной среде, имеет пищевой допуск, совместима с пластмассами и эластомерами, характеризуется высокими антикоррозионными свойствами, обеспечивает длительное смазывание.



Выбор смазочных материалов для подшипников качения, применяемых в оборудовании пищевой промышленности – особо сложная задача. На некоторых этапах производства не исключено попадание этих веществ в производимые продукты, поэтому в применяемых смазках должны отсутствовать вредные для здоровья вещества. В то же время, они должны обеспечивать высокие показатели в различных режимах эксплуатации.


Пластичные смазки EFELE с пищевым допуском NSF h2 подвергаются строгому контролю качества. Они идеально подходят для узлов оборудования, используемого при производстве продовольственных товаров и напитков, гарантируя полную безопасность потребителей продукции и работников производства.


EFELE SG-301 (диапазон рабочих температур от -40 до + 160°С) – устойчива к смыванию водой, высоким нагрузкам, влажной среде, защищает от коррозии, обладает высокой адгезией.


EFELE SG-391 (диапазон рабочих температур от -40 до + 160°С) – устойчива к смыванию водой, влажной среде, высоким нагрузкам, обеспечивает длительное смазывание.


EFELE SG-392 (диапазон рабочих температур от -45 до + 170°С) – устойчива к смыванию водой и моющими средствами, высоким нагрузкам, влажной среде, имеет высокие антикоррозионные и хорошие противоизносные свойства, обеспечивает длительное смазывание.


EFELE SG-394 (диапазон рабочих температур от -20 до + 260°С) – работоспособна в запыленной среде, вакууме, химически агрессивной среде, совместима с пластмассами и эластомерами, имеет высокие антикоррозионные свойства, обеспечивает длительное смазывание.



Для подшипников качения, установленных в механизмах, контактирующих при производстве, хранении, транспортировке и применении с химически агрессивными продуктами, применение обычных смазочных материалов недопустимо. Воздействие на смазку химически активных компонентов окружающей среды может привести к потере ею своих эксплуатационных свойств, а в некоторых случаях (например, при воздействии сжатого кислорода на нефтяные масла, входящие в состав некоторых смазок), к возможному взрыву.


В связи с перечисленными факторами, подшипники, работающие в агрессивной среде, следует обрабатывать химически инертными смазочными материалами, устойчивыми к воздействию кислорода, кислот, щелочей, растворителей и других химикатов.


Такими свойствами обладает смазка EFELE SG-394. Диапазон ее рабочих температур от -20 до + 260°С.  Она работоспособна в запыленной среде, вакууме, химически агрессивной среде, совместима с пластмассами и эластомерами, имеет высокие антикоррозионные свойства, обеспечивает длительное смазывание.

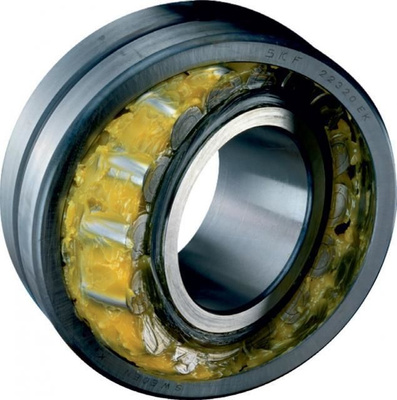

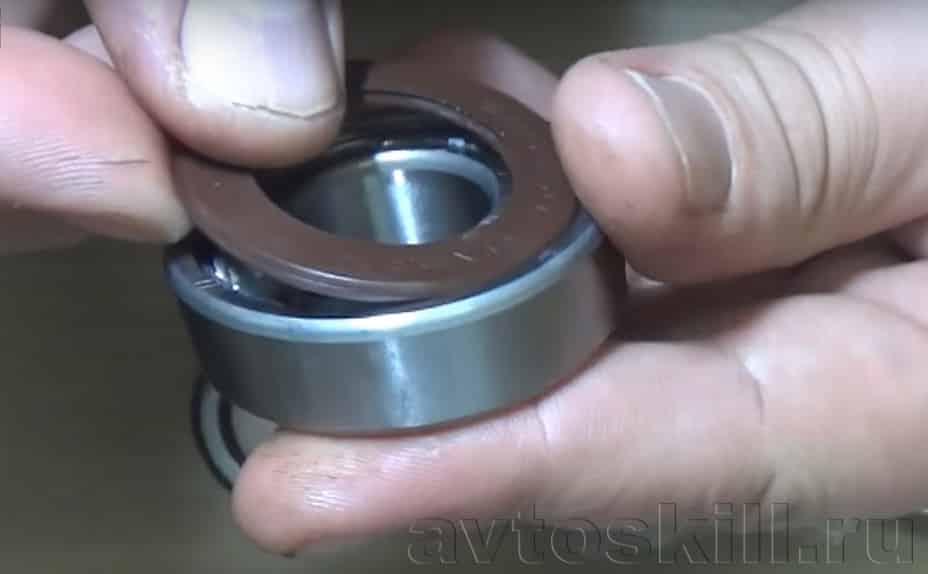

Перед заполнением подшипника качения пластичной смазкой из него необходимо удалить остатки антикоррозийного средства путем промывания растворителем, например, уайт-спиритом.


При этом полости корпуса заполняются смазкой не полностью, чтобы осталось место для излишков смазки, которые выдавливаются из подшипника. Подшипники высоких скоростей вращения, например, подшипники шпинделей, следует наполнять смазкой только частично, оставляя 30-40 % свободного пространства.


Смазочные материалы EFELE, разработанные для работы в суровых условиях низких и высоких температур, нагрузок, скоростей, агрессивной окружающей среды, также идеально подходят для смазки в нормальных условиях эксплуатации.

Смазка подшипников качения


При проектировании опор осей и валов перед конструктором возникает, прежде всего, вопрос о том, что в данном конкретном случае предпочтительнее – подшипник качения или подшипник скольжения. Существенную роль при этом играют экономические соображения, условия монтажа и требования взаимозаменяемости. Все эти факторы связаны с организацией производства подшипников.


С развитием машиностроения было организовано централизованное массовое изготовление подшипников качения, начиная от самых маленьких для часов и приборов и кончая крупногабаритными для кранов большой грузоподъемности, обжиговых печей, конвертеров, тяжелых прокатных станов и пр.


Для каждого подшипника качения установлены определенные технические показатели – работоспособность, предельная частота вращения и максимальная статическая нагрузка, которые указываются в каталогах.


При проектировании опорных узлов трения машин инженеру не приходится рассчитывать подшипник качения, поскольку достаточно лишь выбрать соответствующий типоразмер из каталога.


Стандартизация и массовое производство подшипников качения обусловили их взаимозаменяемость, относительно низкую стоимость и, как следствие, – широкое применение в различных областях машиностроения.


Широкое применение подшипников качения позволило заменить трение скольжения трением качения.


При этом коэффициент трения снизился до 0,0015-0,006. Производство подшипников качения ведущими промышленными странами исчисляется сотнями миллионов штук в год. Отечественной промышленностью изготовляются подшипники наружным диаметром от 1,5 до 2600 мм, а массой от 0,5 г до 3,5 т.


К недостаткам подшипников качения можно отнести ограниченную способность воспринимать ударные нагрузки вследствие большой жесткости конструкции. При очень больших частотах вращения в этих подшипниках возникают значительные динамические нагрузки (центробежные отоскопические моменты и т. п.).

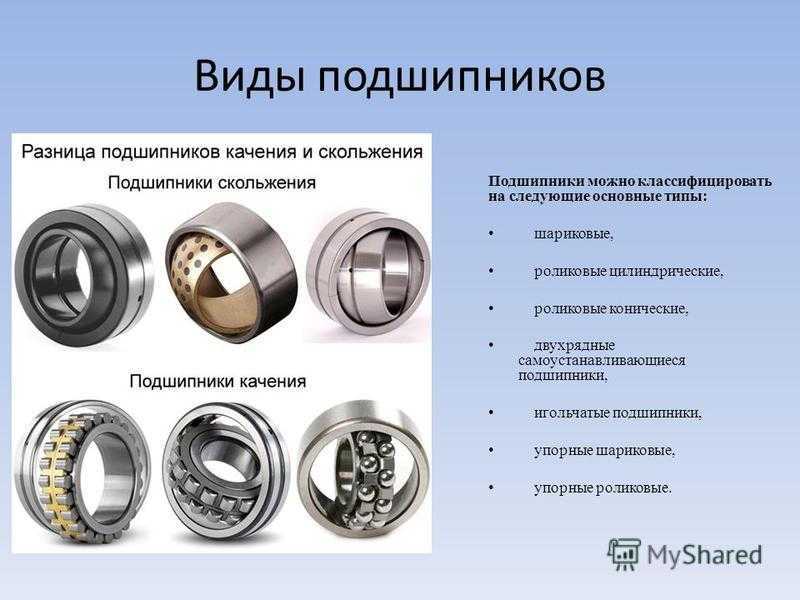

По форме тел качения подшипники качения делятся на:


По направлению воспринимаемой нагрузки выделяют подшипники качения:


  • Радиальные


  • Упорные


  • Радиально-упорные


По нагрузочной способности (или по габаритам) подшипники качения подразделяют на три основные серии:


  • Легкую


  • Среднюю


  • Тяжелую


По классам точности выделяют подшипники:


От точности изготовления в значительной степени зависит работоспособность подшипника, однако следует помнить, что одновременно возрастает его стоимость.


Смазочный материал оказывает существенное влияние на долговечность подшипников. Он уменьшает трение, снижает контактные напряжения, защищает от коррозии, способствует охлаждению подшипника.


Для смазывания подшипников качения применяют жидкие (смазочные масла) и пластичные (пластичные смазки) смазочные материалы.


Жидкий смазочный материал в подшипнике более эффективен в смысле уменьшения потерь на трение и охлаждения. Необходимое количество жидкого смазочного материала для подшипников качения очень небольшое (табл. 1). Следует отметить, что излишнее количество смазочного материала в подшипнике только ухудшает его работу.


Это, например, можно пронаблюдать на таком простом примере: если подшипник смазать маслом, то последнее будет препятствовать свободному вращению тел качения в сепараторе и в целом в подшипнике. При этом увеличиваются не только потери на трение, но при работе такого подшипника увеличивается и нагрев подшипника.


При выборе смазочного материала для подшипника (жидкого или пластичного) следует учитывать, что пластичная смазка сильно повышает момент трения, который существенно увеличивается при понижении температуры.


В тех случаях, когда частота вращения подшипника не превышает нескольких сотен мин-1, подшипник необходимо смазывать жидким смазочным материалом (маслом). При скорости, превышающей эту величину, лучше использовать для смазывания высоковязкое масло или, как заменитель, пластичный смазочный материал.


Таблица 1. Одноразовое количество смазочного материала (Км), необходимое на заполнение корпуса подшипника












d, мм

Км, г при использовании подшипников серии

Для мелких прижимных фланцев

Для глубоких прижимных фланцев

Для крышек с уплотняющим войлоком

Для разъемных фланцев корпуса

200

300

400

200

300

400

200

300

400

200

300

400

90

175

280

425

263

420

637

315

503

765

685

1090

1660

85

199

310

486

299

465

730

358

557

875

775

1210

1895

100

224

362

525

336

543

788

403

650

945

875

1410

2050

110

279

455

663

418

683

1000

585

955

1395

1170

1910

2790

120

318

532

817

476

795

1225

667

1120

1720

1370

2230

3430

130

360

615

987

540

922

1480

755

1290

2070

1470

2580

4150

140

429

704

1100

645

1055

1650

900

1475

2350

1800

2960

4630


Примечание: d – внутренний диаметр.



Допускаемые скорости подшипников качения при использовании пластичной смазки определяют из соотношения внутреннего диаметра d, мм и частоты вращения ω, мин-1. Практически же окружная скорость вращения не должна превышать 4–5 м/с. Однако для этой цели существуют определенные формулы.



Подшипниковые узлы необходимо тщательно защищать от попадания пыли, грязи и воды. В противном случае долговечность подшипников резко снижается. Для защиты подшипников разработаны и успешно эксплуатируются специальные уплотнения.


В связи с этим следует помнить некоторые рекомендации по ходовым зазорам в лабиринтных и других уплотнениях вала. Они изменяются в зависимости от конструкции и во многом зависят от механической точности, вибрационного перемещения вала в подшипнике и они необходимы во избежание фрикционного контакта на высокой скорости.


Для неответственных конструкций подшипниковых опор размер этих зазоров колеблется в пределах от 0,076 до 0,127 мм на радиус и почти столько же в осевом направлении.


При назначении жидкого смазочного материала для узлов трения (подшипников качения) следует иметь в виду, что они весьма чувствительны к количеству подаваемого в них масла и периодичности его подачи в подшипники. Так, для очень низких скоростей при d*ω= 10000 и температуре не выше 50 °С достаточно одной-двух капель масла для нескольких тысяч часов работы подшипника.


Если же требуется достичь минимального значения момента трения (при том же произведении d*ω= 10000), следует использовать масло с меньшей вязкостью, чем это было до этого


Масла для подшипников качения (и скольжения тоже), заключенных в общий картер с зубчатыми передачами (редукторы), подбираются в первую очередь исходя из требований по смазыванию зубчатых передач, однако и с учетом эффективности смазывания подшипников.


Смазывание погружением можно успешно применять до значения d*ω = 100000 (при условии соблюдения необходимого низкого уровня масла в ванне с жидким смазочным материалом). При применении смазывания погружением важно поддерживать в процессе эксплуатации правильный уровень масла в ванне подшипника. Этот уровень должен находиться между 1 /3 и 1/2 высоты нижнего шарика или ролика подшипника, поскольку даже небольшое повышение уровня масла в ванне приводит к повышению коэффициента трения и температуры подшипника.


Об этом свидетельствует следующее экспериментальное исследование. Повышение уровня масла в ванне подшипника от центра нижнего шарика до его верхней точки вызывает сильный нагрев подшипника (эквивалентный повышению частоты вращения подшипника в 2–2,5 раза или увеличению радиальной нагрузки от 2 до 6 раз, а иногда и более.


При d*ω ≤ 200000 рекомендуется капельное смазывание, при котором к поверхностям трения жидкий смазочный материал подводится в виде капель.


При d*ω ≈ 600000 и когда температура может достигать +150 ˚С многие пластичные смазки оказываются недостаточно работоспособными, а иные могут оставаться годными к работе не более нескольких сотен часов.


В связи с этим при высоких скоростях необходимо в зону трения подавать только чистое смазочное масло, питая подшипники методом капельного смазывания или смазывания под давлением, при котором смазочный материал подводится к поверхностям трения под давлением.


При необходимости может быть использовано смазывание масляным туманом, при котором смазочный материал подводится к поверхностям трения в виде легкого или густого тумана, обычно образуемого путем введения смазочного материала в струю воздуха или газа. Кроме того, следует предупреждать возникновения разности воздушного давления (в корпусе подшипника и за его пределами), для чего могут потребоваться специальные уплотнения.


Следует применять только определенные уплотнения, которые обеспечивают надежную работу подшипников, в частности лабиринтные уплотнения. Необходимо также использовать корпуса подшипников с минимальным воздушным пространством.


Капельное смазывание является наилучшим методом смазывания для подшипниковых опор металлургического оборудования.




Оно обеспечивает довольно устойчивое охлаждение и исключает турбулентное сопротивление подшипника, как весьма ответственного узла оборудования отрасли. Однако если по каким-либо причинам (например, по условиям конструкции) нельзя применить капельное смазывание или смазывание под давлением или смазывание масляным туманом, используют фитильное смазывание, при котором жидкий смазочный материал подводится к поверхности трения с помощью фитиля.


При этом масло всасывается через подшипник при помощи маслоотражателей и насосных устройств с целью преодоления сопротивления вращению подшипника.


Фитили должны иметь определенные размеры, особенно в поперечном сечении. Они всегда должны быть погруженными в масло. Их следует использовать парами и располагать как можно ближе к подшипнику. Если большая площадь фитилей хорошо окружает вал, то они способны вновь поглощать масло, которое при работе отбрасывается от вала.


Вязкость смазочного масла должна быть такой, чтобы его можно было подавать к фитилям при низких температурах при давлении ниже атмосферного и пониженных скоростях. При этом маслоотражатели должны пропускать через подшипник масляный туман, а маслосборники должны тщательно охлаждаться.


При больших нагрузках и высоких скоростях (d*ω > 600000) рекомендуют осуществлять капельное смазывание подшипников. Если же имеется источник сухого и чистого воздуха, а некоторая потеря смазочного масла не имеет существенного значения, тогда нужно использовать смазывание подшипников масляным туманом.


При этом в линии подачи воздуха в таких системах устанавливают воздухоотделитель и фильтр, для чего необходимо тщательно охлаждать маслосборник, чтобы маслоотражатели легко.

Смазка подшипников — Консистентная смазка для подшипников

Смазка

Смазка абсолютно необходима для правильной работы шариковых и роликовых подшипников. Надлежащая смазка уменьшит трение между внутренними скользящими поверхностями компонентов подшипников и уменьшит или предотвратит контакт металлических тел качения с дорожками качения. Правильная смазка снижает износ и предотвращает коррозию, обеспечивая долгий срок службы подшипников.

Смазка, особенно циркулирующее масло, также отводит тепло от подшипника.

Существует два основных типа смазочных материалов для подшипников: масло и консистентная смазка. Первое довольно просто понять, поскольку оно представляет собой свободно текущую жидкость, а второе немного сложнее. Чтобы быть смазкой, все смазки содержат масло, которое захватывается загущенной основой. Именно эта основа создает впечатление, что консистентная смазка является более вязким типом масла; однако фактическую смазку выполняет масло в смазке. Каждый тип смазки имеет свои преимущества и недостатки и выбирается в зависимости от характера применения. Основные преимущества двух основных типов смазочных материалов:

Каждый производитель смазочного материала может предоставить спецификацию для каждого из своих продуктов, и на каждом листе будет список из примерно 20 свойств и их значений, относящихся к этому смазочному материалу. Важнейшим свойством любой смазки для подшипников качения является ее вязкость. Если спецификация предназначена для масла, значения вязкости будут указаны для масла. Если это смазка, это должно относиться к «вязкости базового масла» или другому подобному термину, в зависимости от производителя. Обычно четыре значения вязкости отображаются следующим образом:

  • сСт при 40° C (104° F) единицы СИ
  • сСт при 100°C (212°F) единицы СИ
  • SUS при 100°F(38°C) Имперские единицы
  • SUS при 210°F (99°C) Имперские единицы

Очень важно выбрать смазку, которая будет обеспечивать минимально приемлемую вязкость при рабочей температуре подшипника, которая обычно находится между самой низкой и самой высокой эталонными температурами, указанными выше. Как правило, показатели вязкости масла очень быстро уменьшаются с повышением температуры. Определение рабочей температуры подшипника — довольно сложный расчет, который выходит за рамки данного каталога. Другое дело – расчет вязкости смазочного материала при этой температуре по спецификациям производителя смазочного материала. Часто предыдущий опыт работы с существующей аналогичной машиной указывает на приемлемую смазку. Домашние испытания прототипа или первой машины могут показывать рабочие температуры. В большинстве машин используется смазка, выбранная в соответствии с наиболее жесткими требованиями к одному компоненту машины, например, подшипнику, шестерне и т. д.

Присадки являются очень важной характеристикой современных масел и смазок и часто могут иметь значение для успешной и долговременной работы подшипников и других компонентов машин. При выборе любого смазочного материала всегда следует учитывать присадки.

Подшипники Мы предлагаем

American Roller Bearing в первую очередь производит подшипники для тяжелых условий эксплуатации, которые используются в различных отраслях промышленности в США и во всем мире. Наши подшипники промышленного класса должны не только обеспечивать длительный срок службы в соответствии с критерием усталости при качении, но и конструктивно выдерживать удары, перегрузки и случайные отклонения на высокой скорости. С этой целью была оптимизирована конструкция каждого подшипника для тяжелых условий эксплуатации, включая наши подшипники с большим отверстием.

  • Шарикоподшипники
  • Цилиндрические роликоподшипники
  • Конические роликоподшипники
  • Сферические роликоподшипники
  • Упорные подшипники
  • Специальные подшипники

Масляная смазка

С точки зрения производительности масло является наилучшей формой смазки, и оно обеспечивает несколько способов подачи в подшипники. Простейшей формой является поддержание статического уровня масла в корпусе подшипника. В некоторых типах оборудования, например, в шестернях и/или шатунах, масло, подаваемое на эти компоненты, образует туман или брызги, смачивающие контактные поверхности подшипников. Это иногда называют «смазкой разбрызгиванием».

Следующими по сложности являются системы масляного тумана и воздуха/масла, которые предназначены для подачи точного количества масла, необходимого для смазки, предотвращая избыток масла, который может взбиваться подшипником, увеличивая сопротивление и температуру.

Для высокоскоростных применений часто необходима струйная циркуляция масла. Форсунки впрыскивают масло непосредственно в подшипник, обеспечивая двойную функцию смазки и отвода тепла. Эти системы сложны и дороги и выбираются в случае крайней необходимости.

Смазка консистентной смазкой

Как правило, смазка консистентной смазкой выбирается, если потребности подшипника в смазке это позволяют. Типовые системы смазки намного проще масляных систем и стоят дешевле. Часто единственными необходимыми функциями являются отверстия для подачи смазки и внешний пресс-масленка для пополнения.

При выборе смазки для области применения необходимо учитывать несколько ее свойств для ожидаемых условий эксплуатации. Приоритет этих свойств:

  1. Требуемая вязкость масла при температуре подшипника.
  2. Марка по рабочей температуре.
  3. Мыльная основа, которая лучше всего подходит для применения.
  4. Наличие противозадирных присадок.

Уровень «Класс» смазки является индикатором ее жесткости. Марки «0» и «1» относительно мягкие и обычно используются при низких рабочих температурах. Марки «2», «3» и «4» используются при все более высоких температурах. Класс «3» также обычно используется в вертикальных установках, чтобы предотвратить оседание всей смазки на дне подшипника.

Различные загущающие основы имеют определенные преимущества, поэтому их можно выбирать для различных применений. Некоторые из их основных преимуществ:

Повторная смазка подшипников

Во многих случаях необходимо регулярно пополнять смазку, так как старая смазка «высыхает» из-за попадания масла на движущиеся части подшипника, и загущающая основа будет окисляться. Повторная смазка должна быть неотъемлемой частью конструкции оборудования, и некоторые типы подшипников уже обеспечивают возможность повторной смазки. Хорошие конструкторы предусмотрят доступные смазочные каналы в самой машине для попадания смазки в подшипник. Очень мало пользы от продавливания новой смазки к подшипнику, если старая смазка блокирует путь. Гораздо лучше ввести новую смазку в центр подшипника и дать ей вытолкнуть старую с каждой стороны. Если это невозможно в выбранном подшипнике, то смазку необходимо нанести на одну сторону подшипника, в то время как другая сторона полости корпуса обеспечивает место для удаления старой смазки. Некоторые конструкции машин предусматривали продувочное отверстие или позволяли старой смазке вытекать из-под уплотнительных кромок. В некоторых типах оборудования, используемого в отраслях промышленности, где в воздухе присутствуют абразивные частицы, консистентная смазка используется в качестве фильтрующего материала для улавливания этих частиц. Регулярная повторная смазка этих подшипников и их корпусов удаляет загрязненную смазку из корпусов подшипников. Важно помнить, что повторную смазку следует выполнять, когда смазка в подшипнике еще хороша.

Интервалы повторной смазки, которые всегда обеспечивают надлежащее количество масла в подшипниках, не всегда могут быть точно предсказаны. Мы знаем, что правильный интервал в основном зависит от рабочей температуры, количества часов работы в день, а также размера и скорости подшипника. Некоторое оборудование требует повторной смазки всех подшипников каждый день, какое-то раз в неделю, какое-то раз в две недели, а какое-то раз в месяц. В таких случаях часто полезно полностью промывать подшипники один раз в год, повторно заполнять новой смазкой и продолжать установленную программу повторного смазывания. Пользователям рекомендуется не только осматривать состояние старой смазки, но и отправлять образцы в лабораторию, специализирующуюся на анализе отработанных смазок. Знания, полученные для каждого конкретного применения, являются лучшим индикатором правильного интервала повторного смазывания.

Получить рекомендации по смазке не составит труда, поскольку существует множество производителей и дистрибьюторов смазочных материалов, которые должны обладать знаниями и спецификациями для оказания профессиональной помощи. Опыт работы с их продуктами на аналогичном оборудовании и/или в аналогичных условиях эксплуатации часто является лучшей причиной для выбора марки или типа смазки для подшипников в единице оборудования.

Мы постарались определить наиболее важные характеристики смазки для наших подшипников, чтобы они обеспечивали долгий срок службы владельцам и операторам оборудования, в котором они установлены. Мы кратко коснулись лишь некоторых характеристик распространенных масел и консистентных смазок, оставив эксперту по смазочным материалам разъяснение многих других характеристик различных смазочных материалов. Если у покупателей наших подшипников есть какие-либо вопросы или опасения по поводу рекомендаций по смазочным материалам для их оборудования, пожалуйста, не стесняйтесь обращаться в отдел продаж American Roller Bearing или к одному из наших представителей на местах. Заявленная политика American Roller Bearing Company заключается в том, что мы не рекомендуем конкретный смазочный материал или даже компанию, производящую смазочные материалы. Однако мы проверим, подходит ли выбранный нашими клиентами смазочный материал для наших подшипников.

Нажмите здесь, чтобы запросить предложение или позвоните нам по телефону 828-624-1460

Посмотреть онлайн-каталог
Запросить информацию

Шесть часто задаваемых вопросов о подшипниках и выборе между маслом и смазкой

Автор Lisa Eitel Оставить комментарий

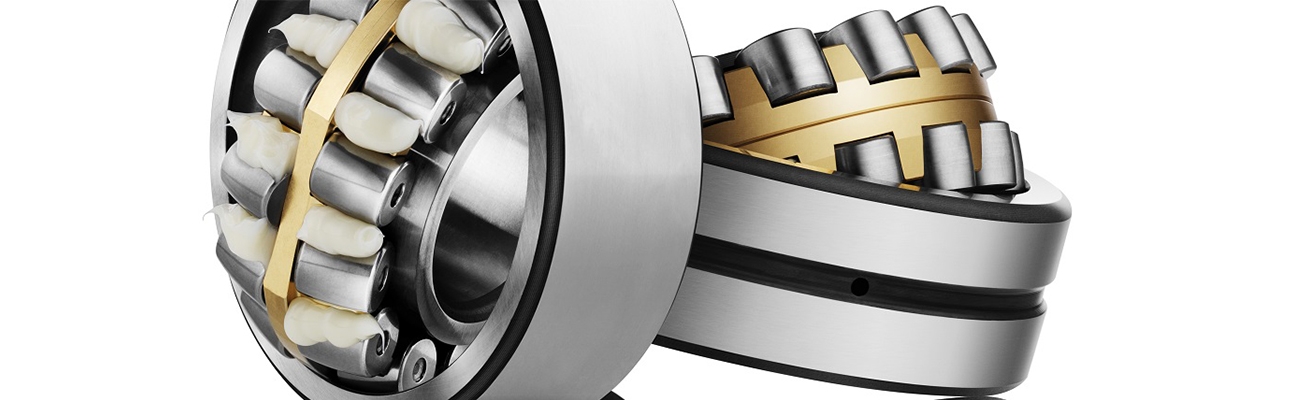

Подшипники вращения состоят из гладких роликов или металлических шариков и внутренних и внешних поверхностей (дорожек), по которым перемещаются ролики или шарики. Эти ролики или шарики несут груз и позволяют осям свободно вращаться. Подшипники обычно испытывают радиальную и осевую нагрузку. Радиальные нагрузки перпендикулярны валу, а осевые нагрузки возникают параллельно валу. В зависимости от применения некоторые подшипники должны выдерживать обе нагрузки одновременно.

Вот еще одна подборка статей с дочернего сайта motioncontroltips.com Design World Bearingtips.com . На этом сайте рассматриваются подшипники вращения в форме шариковых и роликовых подшипников, а также упорные подшипники, а также вопросы смазки и интеграции подшипников.

Ниже приведены функции, недавно опубликованные нашим коллегой Майком Санторой. Нажмите на заголовки, чтобы прочитать больше.

Что такое «плавающий» подшипниковый узел?

Два подшипника поддерживают и фиксируют вал в осевом и радиальном направлении по отношению к неподвижному корпусу. Есть «фиксированная» сторона и «плавающая» сторона. Неподвижная сторона управляет валом в осевом направлении. Плавающая сторона имеет большую свободу движения (плавающую), что помогает компенсировать несоосность и тепловое расширение или сжатие …

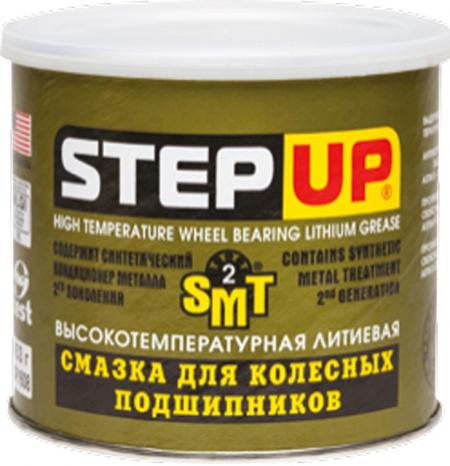

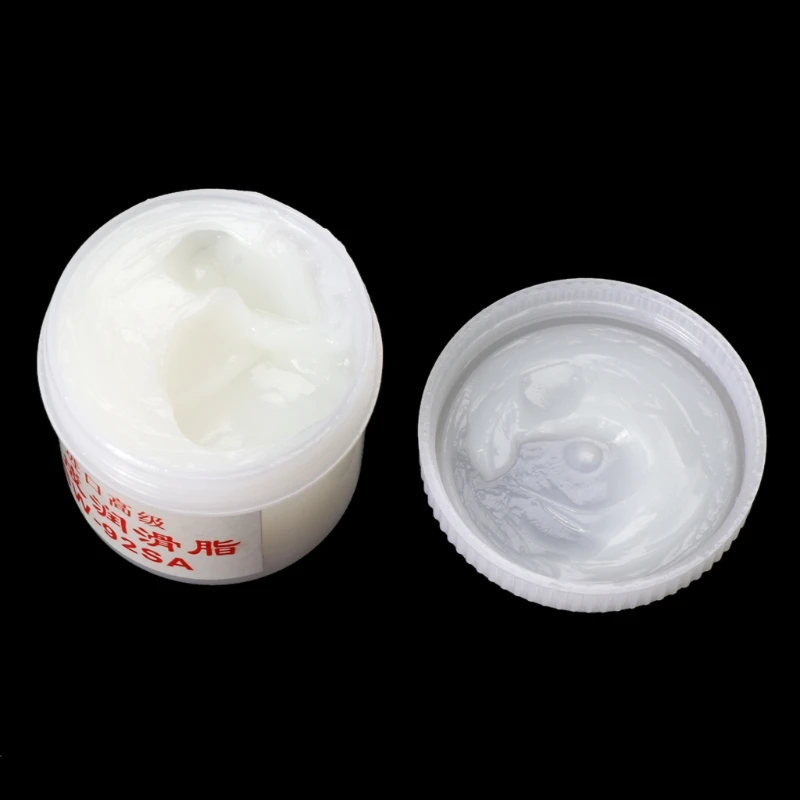

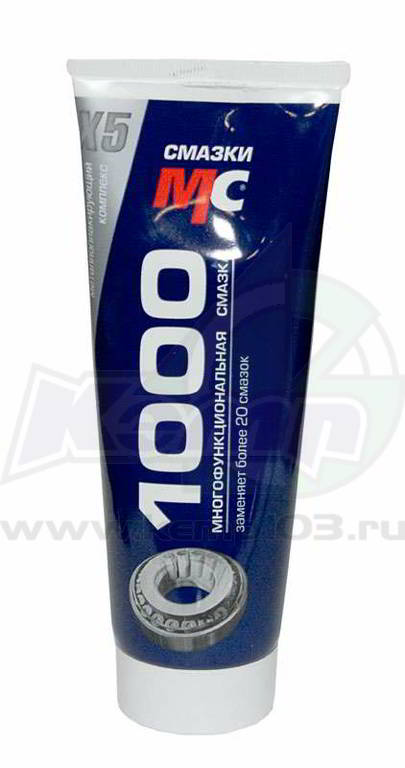

Смазка подшипников: масло и консистентная смазка

Смазка подшипников вращения осуществляется в виде масла или консистентной смазки, но смазка обычно сохраняется дольше , благодаря загустителям, поддерживающим смазочный слой между дорожками качения и телами качения. Смазка с противозадирными присадками также продлевает срок службы подшипников при воздействии более высоких нагрузок. Тем не менее, масло чаще используется для открытых подшипников или подшипников с низким крутящим моментом или высокими скоростями. Меньшая вязкость масел обеспечивает меньшее сопротивление, чем у смазок …

Почему в некоторых подшипниках необходим предварительный натяг?

Одним из завершающих этапов процесса изготовления подшипников является сборка отдельных компонентов подшипника: наружного кольца, внутреннего кольца, шариков и фиксатора (или шарикового сепаратора).

Когда подшипники собраны, необходимо иметь контролируемую величину внутреннего зазора или люфт между кольцами и шариками… Однако в некоторых случаях этот внутренний зазор необходимо удалить, чтобы пара подшипников работала должным образом . Приложение осевой нагрузки к паре подшипников с целью устранения свободных внутренних зазоров составляет предварительная нагрузка .

Когда следует использовать масло для подшипников?

Шон П. Келли, инженер по эксплуатации в NMB Technologies Corporation, говорит, что смазка предпочтительнее, когда требуется более длительный срок службы.

«Это происходит из-за того, что загуститель смазки медленно высвобождает базовое масло, образуя смазочный слой между дорожками качения и телами качения…»

Почему следует рассматривать воздушные подшипники

Пневматические подшипники легко не заметить. Большую часть времени механические подшипники работают достаточно хорошо для приложений движения. Большинство, но не все. Субмикронный гул подшипников не вариант? Геометрические характеристики и угловая повторяемость имеют первостепенное значение? Вот советы, которые сгладят процесс спецификации…

Что такое минимальные нагрузки и почему они важны для подшипников?

Эрик Фанёф, инженер по применению, промышленный рынок SKF USA Inc., объясняет, что для многих радиальных подшипников обычно предусмотрено определенное пространство между телами качения и дорожками качения, чтобы учесть тепловое расширение и предотвратить заедание подшипника …

Что делается с контрафактными подшипниками?

В этом интервью старший вице-президент, Генеральный совет и секретарь SKF USA Тимоти Д.
