Как подключить 4х канальный усилитель в авто

07.05.2020

Как подключить 4х канальный усилитель в авто


Поговорим о том, как правильно установить, и подключить четырех канальный усилитель в автомобиле, для того чтобы наслаждаться качеством звука.


Установка


 В первую очередь, нужно понимать, как правильно установить четырех канальный усилитель, не испортив тем самым интерьер автомобиля и сам усилитель. К усилителю должен быть легкий доступ для настройки звука динамиков. Рассмотрим модель кузова седан и то, куда можно встроить усилитель.


·             Багажник


·             Спинка заднего сиденье


·             Пространство под задним, передним сиденьем


·             Крышка багажника


·             Корпус сабвуфера


Багажник — одно из самых удобных мест, так как усилителю нужно охлаждения для нормальной работы, он не любит замкнутого пространства! Установить можно справа, слева, к нижней части багажника через подиум, сделать так, чтобы не что не повредило наш усилитель. Надежно крепим усилитель внутри, последствия могут быть печальные, так что не стоит пренебрегать этим не мало важным фактом.


Спинка заднего сидения — тоже не плохой вариант. Хорошо вентилируемое место, легкий доступ, не влияет на интерьер. Минус — при часто отгибаемой спинке провода со временем переламываются и повреждаются.


Пространство под передним сиденьем — не лучший вариант. Охлаждение плохое, не эстетично с точки зрения интерьера и плохая защита от внешних угроз. Под задним сиденьем мало свободного пространства, что приведет к перегреву усилителя.


Крышка багажника — плохой вариант, можно быстро переломить провода.


На корпусе сабвуфера сильная вибрация, контакты будут постоянно ослабляться. А так же вибрация, пагубно сказывается и на самом усилителе.

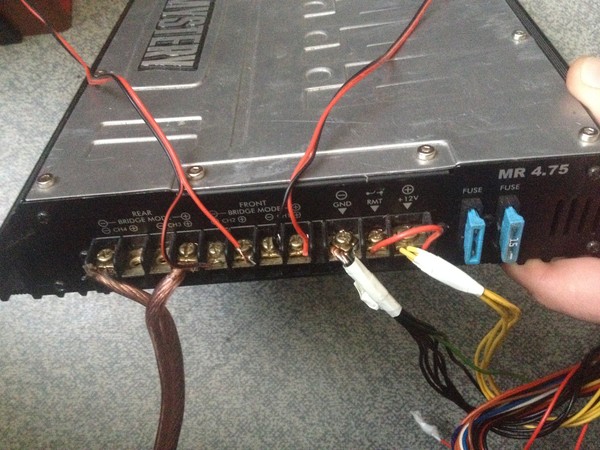

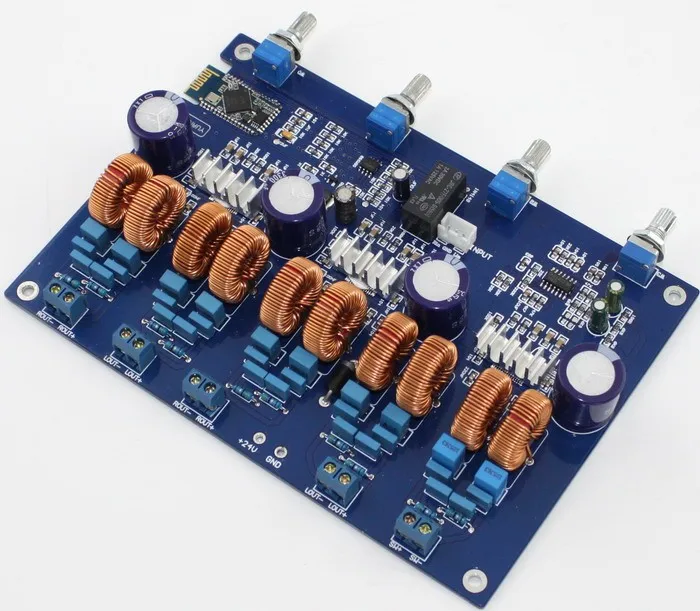

Подключение усилителя

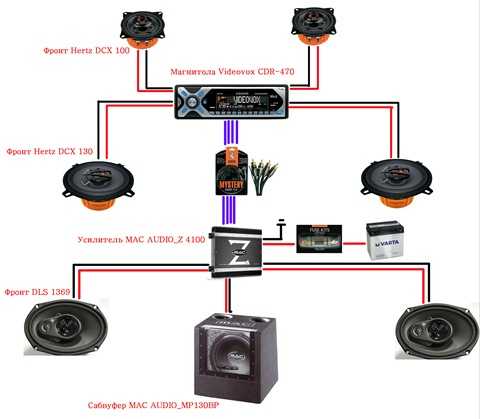

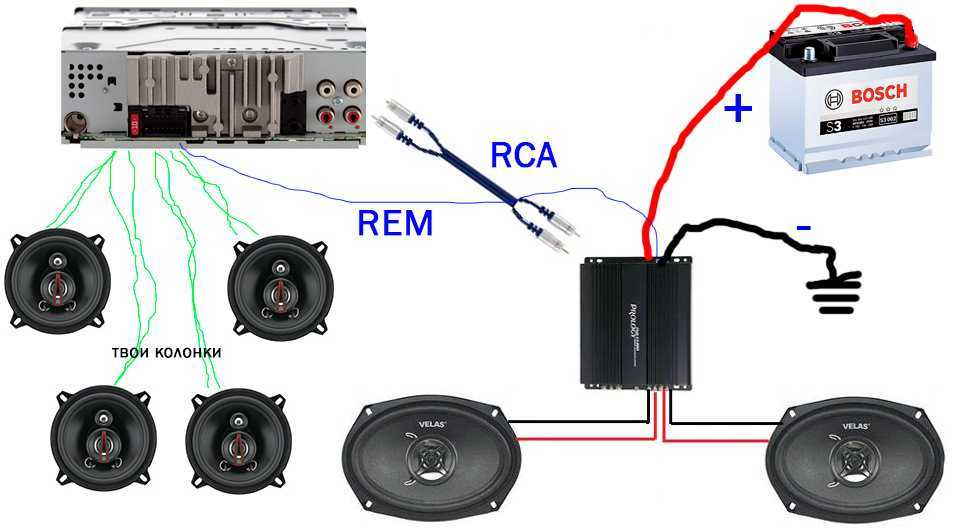

Теперь разберемся как подключить четырех канальный усилитель.


Для этого понадобится:


1.          питающие провода (+ -),


2.         провод remote,


3.         предохранитель,


4.         клеммники,


5.         наконечники,


6.         межблочный кабель RCA,


7.         дополнительная изоляция (гофра).


Чем больше выходная мощность, тем толще нужен силовой кабель — плюсовой провод с аккумуляторной батареи. Тем же образом подбираем предохранитель. Предохранитель должен находиться от АКБ не дальше, чем 20 см. Чем ближе предохранитель к АКБ, тем безопасней, с точки зрения возгорания.


Массовый провод ( — ) крепим на кузов автомобиля, взять «минус» можно не далеко от того места, где будет находиться усилитель, тем самым мы экономим провод. В дополнении, можно кинуть ещё один минус с АКБ на кузов машины, лишним не будет. Важно, чтобы все места соединений, были хорошо очищены, для контакта.


Для того, чтобы вывести с линейного выхода магнитолы низкоуровневый сигнал, на линейный вход усилителя, нам потребуется межблочный кабель RCA (тюльпан). Линейный выход на головном устройстве может быть правый, левый, так же и вход на усилителе. Не перепутайте, это влияет на настройку баланса.


Важный момент в том, что кабель RCA не должен прокладываться в автомобиле вместе с силовыми кабелями, это очень влияет на фоновый шум в колонках! Правильно будет проложить по разные стороны автомобиля.

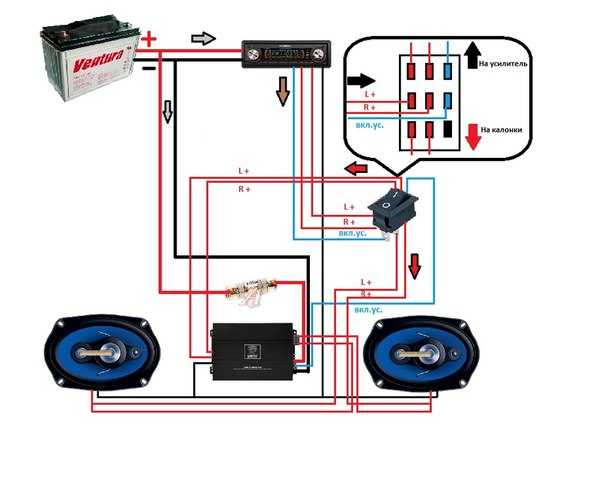

Включение усилителя, происходит непосредственно с помощью провода remote — дает плюс. Включая магнитолу, происходит включение усилителя. Проводок этот маленького сечения, обычно синего цвета, выходит с головного устройства и цепляется к усилителю. Прокладывать его нужно с той же стороны, где у нас лежит силовой кабель.


Понадобится дополнительная изоляция (гофра), чтобы избежать замыкания. Не пренебрегайте этим моментом, это приводит к трагичным последствиям. Особенно обращайте внимание на те места, где провод соприкасается с кузовом автомобиля.

Подключение динамиков

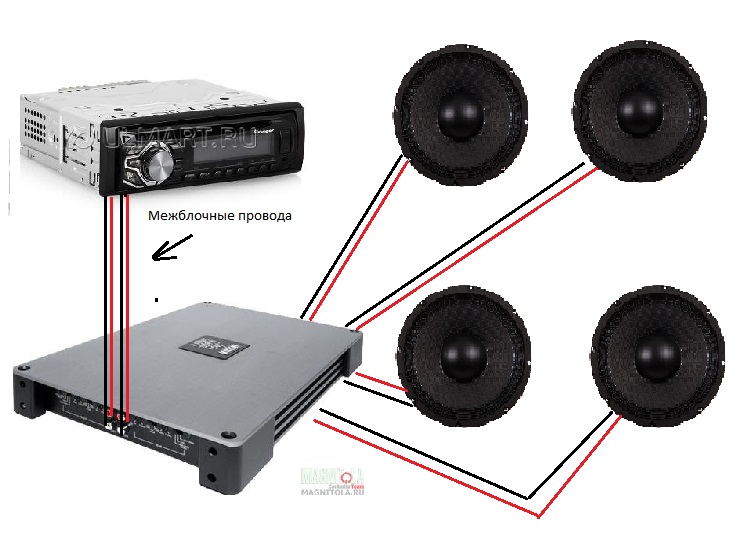

Теперь стоит вопрос, как подключить колонки к четырехканальному усилителю, чтобы наслаждаться звуком из динамиков.


Здесь есть несколько вариантов: можем подключить как параллельно, так и последовательно, несколько громкоговорителей. Необходимо знать мощность и сопротивление как усилителя, так и динамиков. Усилитель боится сопротивления ниже заявленного! То есть чем больше сопротивление, тем лучше для него.


Если на усилителе выходящее сопротивления 4 ОМ, то подключаем колонки так, что бы их суммарное значение было не меньше 4 ОМ. В обратном случае наш усилитель будет греться. Рабочая температура у выходного транзистора 85 градусов. Все что выше, может сломать наш усилитель.

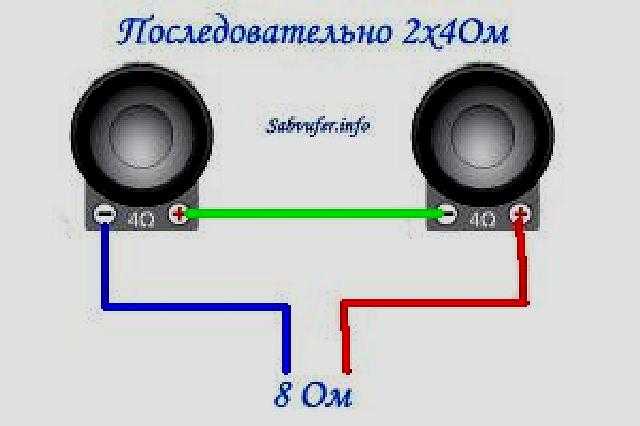

То есть, при последовательном подключении на один канал, наши динамики в сумме должны быть не меньше 4 ОМ. Можно подключить два, три динамика, по 2 ОМ, что в сумме будет равным или больше 4 ОМ — это правильное подключение, которое будет положительным образом влиять на качество звука. То же самое делаем для остальных трех каналов.

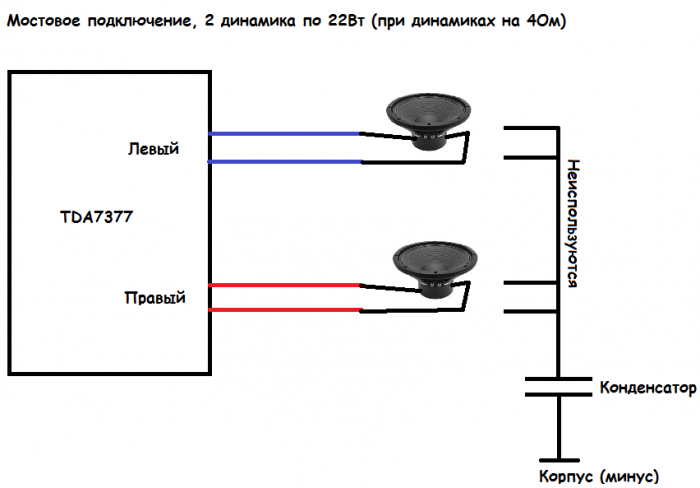

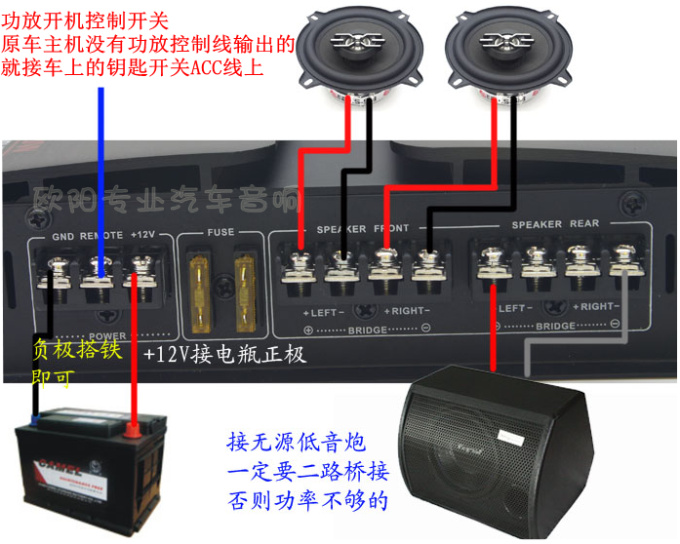

При параллельном подключении (мостом) цепляем один динамик или несколько, на два выходящих канала усилителя (с одного берём плюс, с другого минус).


Тут нужно суммировать два канала на усилителе, в нашем случае это 4+4 ом = 8 ом. То есть динамик, или динамики, не должны быть с сопротивлением меньше 8 ОМ. Если больше — это хорошо. Но опять же, всё должно быть в меру. Смысла нет цеплять кучу динамиков, увеличивая тем самым сопротивление, мощность от этого не увеличится, усилитель будет работать с перегрузкой.


Исходя из выше сказанного, теперь мы знаем, сколько колонок можно подключить к четырёхканальному усилителю, и как правильно это сделать.

Низкочастотный динамик с двумя катушками


Низкочастотный динамик — сабвуфер, бывает с одной катушкой и с двумя. С двумя катушками внешне ни чем не отличается, от того который с одной. Но всё же одно отличие есть — это пара дополнительных клемм, к которым подходят провода от усилителя. У динамика с одной катушкой 2 клеммы, а с двумя катушками — 4. Ну и две катушки имеют две независимые обмотки. Сделано это для гибкости подключения такого динамика. Так как же нам подключить сабвуфер с двумя катушками?

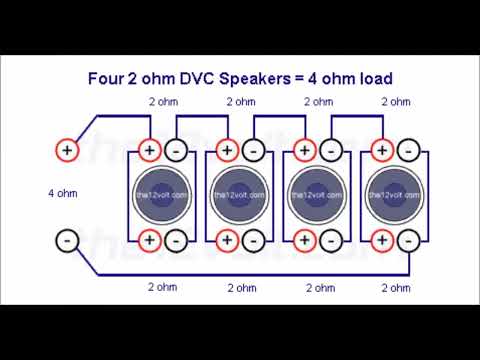

По такому же принципу, как рассматривали с обычными динамиками — последовательно, параллельно. Ещё один вариант подключения — независимый.


Независимый — это когда каждая независимая катушка динамика подсоединяется к отдельному каналу усилителя (правый, левый). Такой тип подключения предназначен для усилителей, у которых нет возможности мостового подключения.


Лучше такой динамик подключать последовательно или параллельно, так как разный сигнал для каждого канала, может загубить наш динамик. Такой тип подключения должен обязательно быть с одинаковым сигналом для каждой катушки динамика. А сигнал для правого и левого канала нам обеспечивает звукозаписывающая студия, и мы не можем знать, как записали нашу каждую аудио запись.

Подключаем два усилителя

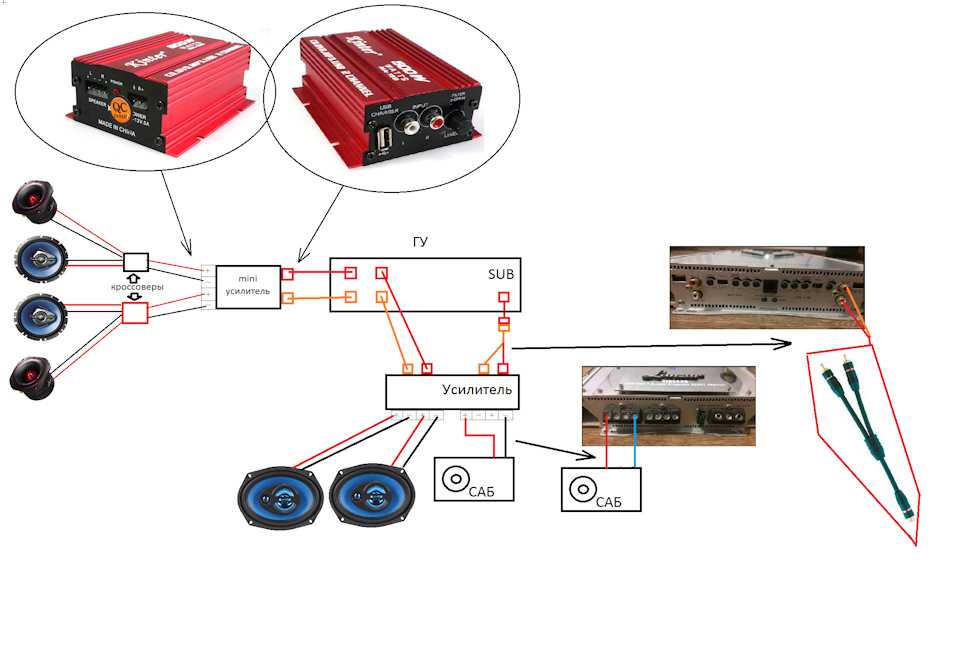

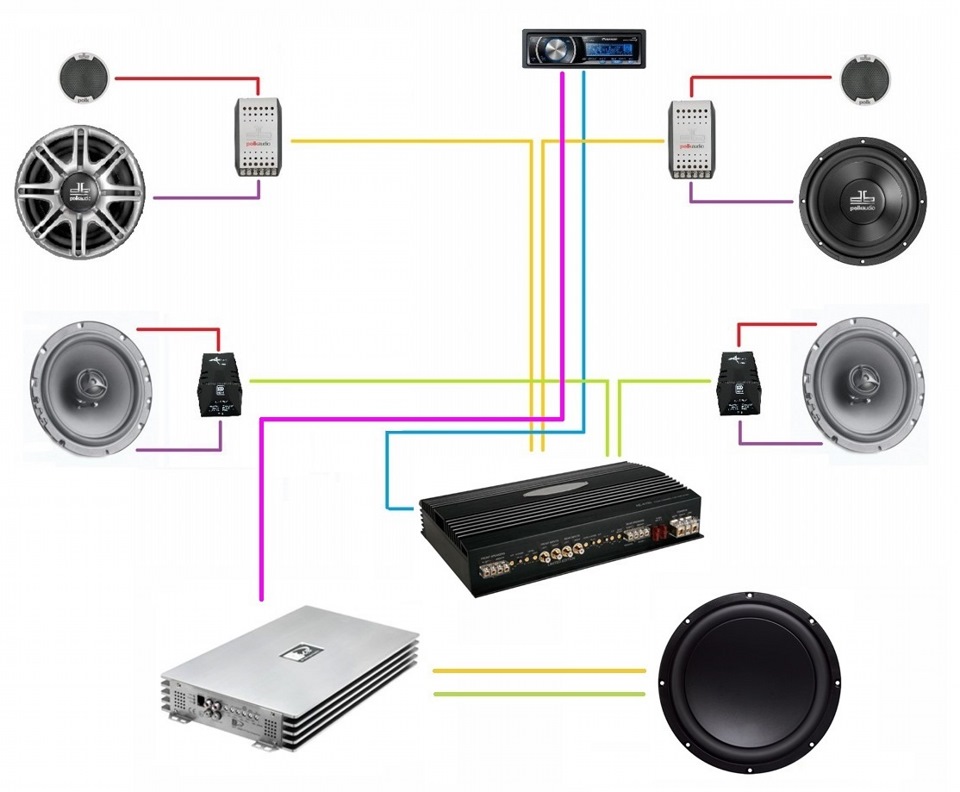

Теперь разберём, как подключить два четырёхканальных усилителя параллельно друг к другу.


Если вы фанат громкой и качественной музыки, может понадобиться два усилителя, для более мощного звука на выходе.


Запитать оба усилителя можно с одного силового кабеля, с помощью разветвителя (тройника). Главное не забудьте про нагрузку на провод: чем больше нужна мощность, тем больше должно быть сечение у плюсового кабеля. Минус следует брать с одного места, что бы не было помех. Remote — провод на включение усилителя, так же делаем один на двоих, разветвляем и цепляем. Ну и четырёхканальный, межблочный RCA кабель с одной стороны цепляем к линейному выходу, с другой к линейному входу.

Магнитола с двумя линейными выходами


Для того что бы разобраться, как подключить четырёхканальный усилитель к магнитоле с двумя линейными выходами, потребуется понять, что такое RCA адаптер разветвитель.


Это такой разветвитель, где с одной стороны штекер под папу, а с другой, два штекера под маму. Таким образом берем два таких RCA адаптера, папой вставляем в магнитолу с двумя линейными выходами, получилось четыре мамы, куда цепляем наш четырёхканальный межблочный RCA кабель, который тянется к нашему четырех канальному усилителю.

Выбираем усилитель в машину, для колонок и сабвуфера

Усилитель автомобильный 8-канальный

На первый взгляд, может показаться что, процесс выбора усилителя в автомобиль на динамики или сабвуфер не так уж и прост. Но имея краткую инструкцию «Как выбрать усилитель» проблем не возникнет. Целью усилителя для аудиосистемы — принятие сигнала низкого уровня и преобразование его в сигнал высокого уровня для приведения динамика в действие.

Они могут отличаться количеством каналов усиления, мощностью и стоиостью. Наибольшим спросом среди автолюбителей пользуются двух и четырёхканальные усилители. А теперь давайте более подробно ответим на вопрос как выбрать усилитель в автомобиль.

Содержание

  1. Классы автомобильных усилителей
  2. Количество каналов усилителя.
  3. Мощность усилителя.
  4. Именитость производителя.
  5. Как выбрать усилитель в авто (видео)

Классы автомобильных усилителей

В первую очередь хочется рассказать про классы усилителей, на данный момент их насчитывают большое количество, но мы рассмотрим два основных, которые очень часто встречаются в автомобильных аудиосистемах. Если вам эта тема интересна более подробно в конце статьи есть видео где рассказывается обо всех классах автоусилителей, которые сейчас встречаются.

Hertz HMD8 DSP

  • Усилитель класса AB. Данные усилители имеют очень хорошее качество звучания, при правильном подключение надёжны и долговечны. Если усилитель АБ класса обладает большой мошьность, то у него очень габаритные размеры, эти усилители имеют маленькое КПД около 50-60% т. е. если в них подать 100 Вт. энергии то до динамиков дойдёт тока 50-60 вт. Остальная энергия просто превратиться в тепло. Устанавливать  усилители АБ класса нельзя в закрытом пространстве, иначе при жаре он может уходить в защиту.
  • Усилитель класса D (цифровой усилитель). В основном D класс встречается в моноблоках (одноканальных усилителях), но также бывают и четырёх и двухканальные для подключения акустики. Плюсов у данного усилителя много. По сравнению с АБ классом при одинаковой мощности имеет очень компактные размеры. КПД у этих усилителей может достигать 90%, он практически не греется. Д класс может стабильно работать при низко Омной нагрузке. Всё бы хорошо но качества звучания у этих усилителей уступает АБ классу.

Интегральные стереоусилители Leak Stere

В заключение по данному разделу сделаем вывод. Если вы гонитесь за качеством звучания (SQ), то правильнее будет использовать усилители АБ класса. Если же вам хочется построить очень громкую систему, то лучше остановить свой выбор на усилителях D класса.

Количество каналов усилителя.

Следующий важный момент — это количество каналов усилителя, от этого зависит, что вы сможете подключить к нему. Здесь всё просто, но все, же давайте разберёмся подробнее:



Автомагнитола

  • Одноканальные усилители их ещё называют моноблоки они предназначены для подключения сабвуферов, чаще всего имеют Д класс и способность работать при низком сопротивление. Настройки (фильтра) предназначены тока для сабвуфера, т. е. если к моноблоку подключить простую колонку, она будет воспроизводить тока бас.
  • Двухканальные усилители, как вы уже догадываетесь к нему можно подключить пару колонок. Но также большинство двухканальных усилителей могут работать в мостовом режиме. Это когда на два канала подключается сабвуфер. Настройки (фильтра) данные усилители имеют универсальные, т. е. на них есть переключатель HPF данный режим воспроизводит тока высокие частоты, а при переключении на фильтр LPF усилитель будет подавать на выход тока низкие частоты (эта настройка необходима для сабвуфера).
  • Если вы поняли что такое двухканальный усилитель то с четырёх канальным всё просто, это два двухканальных усилителя т. е. к нему можно подключить четыре колонки, или 2 колонки и сабвуфер, в редких случаях подключают два сабвуфера, но мы не рекомендуем так делать. Усилитель будет сильно греться и в дальнейшем может, прети в негодность.
    Трёх и пяти канальные усилители встречаются крайне редко. Здесь всё просто, к трёхканальному усилителю можно подключить две колонки и сабвуфер, к пятиканальному 4 колонки и сабвуфер. Они обладают всеми фильтрами для настройки подключённых к ним компонентов, но как правило мощность у этих усилителей маленькая.

Bluetooth-AUX адаптер ресивер в машину

В заключение по разделу хочется сказать следующее. Если вы новичок в автозвуке, и хотите получить качественное, сбалансированное звучание советуем обратить выбор на четырёх канальный усилитель. С его помощью вы сможете подключить передние динамики и пассивный сабвуфер. Это даст вам качественный мощный фронт, подкрепленный савуферным звеном.

Мощность усилителя.

Мощность является одним из наиболее важных параметров. Для начала давайте разберёмся, в чем разница между номинальной и максимальной мощностью. Последняя, как правило, указывается на корпусе усилителя,она не соответствует действительности и используется в качестве промохода. Обращать внимание при покупке необходимо именно на номинальную мощность (RMS). Посмотреть данную информацию можно в инструкции, если известна модель динамика можно найти характеристики в интернете.

Теперь пару слов, как подбирать мощность усилителя и динамиков. Хотите узнать про выбор динамиков более подробно? прочитайте статью «как выбрать автомобильную акустику».  У автомобильной акустики также имеется номинальная мощность, в инструкции она обозначатся как RMS. То есть если акустика имеет номинальную мощность 70 Вт.  То и номинальная мощность усилителя должна быть примерно такой же, от 55 до 85 Вт. Пример второй, какой усилитель нужен для сабвуфера? Если у нас есть сабвуфер номинальной мощностью (RMS) 300 Вт. Мощность усилителя должна составлять 250–350 Вт.
Вывод по разделу. Много мощности это конечно хорошо, но не стоит за ней гнаться, т. к. есть усилители имеющие меньшую мощность, а играют они гораздо качественнее и громче чем не дорогие но с какими-то заоблачными показателями.

Автомобильный магнитный держатель для телефона

Именитость производителя.



Фото stroitelniedela. ru.

При покупке усилителя крайне важно обращать внимание на то, какой производитель его изготовил. Если приобрести товар кустарного производства, то вряд ли можно рассчитывать на хорошее качество звука. Лучше всего обратиться к бредовым маркам, которые давно на рынке и уже завоевали уважение и дорожат репутацией. К примеру, такие фирмы как Hertz, Alpine, DLS, Focal. Из более бюджетных можно обратить своё внимание на такие бренды как; Alphard, Blaupunkt, JBL, Ural, Swat и т.д

Набор автохимии для мойки автомобиля

Определились с выбором усилителя? Следующая статья, которая будет вам полезна «как подключить автомобильный усилитель».

Как выбрать усилитель в авто (видео)

Печка дополнительного прогрева салона автомобиля

Конечно, это далеко не все показатели, на которые стоит обратить внимание при выборе усилителя, но они являются основными. Следуя рекомендациям, изложенным в статье, вы сможете подобрать для своей аудиосистемы достойный усилитель. Мы очень надеемся, что мы ответили на ваш вопрос как выбрать усилитель для колонок или сабвуфера, но если у вас остались непонятные моменты, или пожелания мы с радостью ответим на это в комментариях ниже!

Автосканер

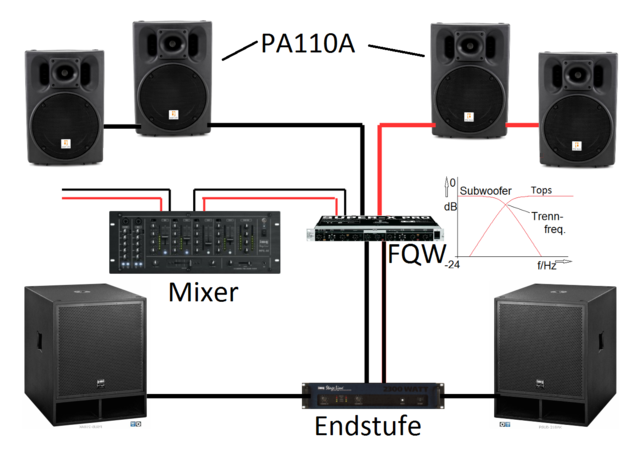

Как подключить четыре динамика к одному усилителю

В предыдущей статье мы рассмотрели проблемы, связанные с подключением нескольких динамиков к одному усилителю. В этой статье мы рассмотрим некоторые практические способы подключения четырех динамиков к каждому усилителю (левый и правый). Например, это нормально, если ваш основной HiFi-усилитель находится в гостиной. Также часто хочется иметь несколько динамиков в семейной комнате, на улице (патио или у бассейна), а также в мастерской или гараже.

Итак, давайте рассмотрим различные способы подключения не менее 4 пар динамиков к одному усилителю HiFi. Если вам нужно подключить всего 2 пары динамиков к стереоусилителю HiFi (то есть 2 динамика к 1 усилителю), смотрите мою статью Как подключить 2 динамика к 1 усилителю.

На протяжении многих лет многие люди говорили мне, что подключить несколько динамиков несложно — достаточно подключить динамики последовательно. Когда я расспросил их о том, как они это сделали, они сказали, что просто подключили их как «гирляндную цепочку», одну за другой. При дальнейших расспросах я обнаружил, что они на самом деле подключили их параллельно и задались вопросом, почему усилителю это не нравится.

На следующих схемах я покажу проводку только для одной стороны стереоусилителя, скажем, левой стороны стереосистемы. На самом деле эту проводку нужно продублировать и для правых боковых динамиков.

Четыре динамика, подключенные параллельно

На этой схеме показано, как подключить четыре динамика параллельно.

Некоторые люди называют это «гирляндной цепочкой», так как она соединяет один динамик за другим, но на самом деле они подключаются параллельно.

Это то же самое, что и подключение каждого динамика напрямую от усилителя, например:

Параллельное подключение динамиков , а не . Это хороший способ подключения трех, четырех или более динамиков HiFi, так как это создает слишком большую нагрузку на усилитель ( как объяснялось в предыдущей статье)

Четыре динамика, соединенные последовательно

На этой схеме показано последовательное соединение четырех динамиков.

Опять же, это , а не . Это рекомендуемый способ подключения четырех динамиков (хотя он будет работать), и он не очень практичен. Помимо хлопот, связанных с проводкой от одного динамика к другому, если один провод отсоединить, все динамики перестанут работать. Также каждый динамик влияет на общую нагрузку, воспринимаемую усилителем, что позволяет ему работать только до одной восьмой своего потенциала. Это ближе к гирляндной цепочке, поскольку каждый динамик и соответствующий отдельный провод образуют часть гирляндной петли.

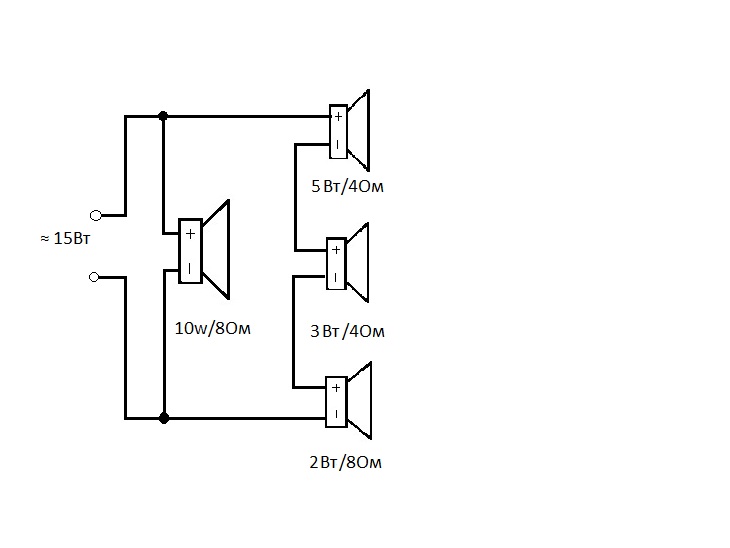

Четыре динамика, подключенные последовательно-параллельно

На этой схеме показано, как подключить четыре динамика последовательно-параллельно.

Это безопасный способ подключения четырех динамиков (без распределительной коробки или отдельных регуляторов громкости). Это сочетание последовательного и параллельного. При условии, что все громкоговорители имеют сопротивление 8 Ом, это будет работать, так как общее сопротивление также равно 8 Ом,

Хотя технически это работает, часто это нецелесообразно, так как вам нужно много проводов, соединяющих все громкоговорители, и нет возможности контролировать любой из них. один динамик – все они одновременно управляются регулятором громкости усилителя. Это нехорошо, если вы хотите, чтобы музыка звучала только в одной части дома, а не везде одновременно — видимо, соседи не всегда любят слушать ту же музыку, что и вы (через внешние динамики).

Переключатель динамиков

Самый простой и безопасный способ подключения 4 пар динамиков HiFi — это использование селекторного переключателя динамиков на 4 зоны.

Это относительно просто подключить, просто проложите провод от центрального места (гостиной) до каждого динамика. Коробка также должна следить за любым согласованием импеданса, чтобы предотвратить перегрузку усилителя. Хотя громкость будет одинакова во всех областях, по крайней мере, можно отключить динамики в тех областях, где вам не нужен звук. Нормально располагать селекторный переключатель рядом с усилителем. Не забудьте подключить динамики в гостиной к одному выключателю, чтобы их можно было отключить, когда вам нужна только музыка снаружи.

Обратите внимание, что переключатели динамиков предназначены для установки в нескольких комнатах дома. Обычно они подходят для маломощных (до 100 Вт) усилителей. Их не следует рассматривать в коммерческих установках или для использования с усилителями высокой выходной мощности.

Селекторные переключатели динамиков могут использовать различные методы, позволяющие подключить несколько динамиков к одному усилителю, а именно:

  • добавочный резистор (около 2½ – 5 Ом), чтобы ограничить минимальное сопротивление цепи динамиков до этого значения. Этот простой последовательный резистор часто продается как «защита от импеданса вручную». Обычно они хороши для маломощных динамиков, а резистор может сильно нагреваться на высоких уровнях громкости. Если этот переключатель не выбран, у вас нет защиты при одновременном включении всех динамиков.
  • объединение различных динамиков последовательно и/или параллельно для поддержания общего импеданса выше 4 Ом. Это похоже на последовательно-параллельное соединение выше, но все это происходит в коробке за вас.
  • согласующие трансформаторы импеданса — это лучшее, но и самое дорогое.

Все эти методы позволяют использовать несколько динамиков, но с меньшей громкостью, чем при использовании только одного динамика. Это логично, поскольку сигнал передается не только одним динамиком. Чтобы увидеть, как мощность распределяется между различными типами селекторных переключателей динамиков, см. мой Симулятор селекторного переключателя динамиков.

Если вы заинтересованы в использовании селекторного переключателя динамиков, ознакомьтесь с моей сводной статьей о селекторных переключателях динамиков — в ней более подробно обсуждаются функции и способы использования, а также кратко излагаются все устройства, купленные на Amazon через этот веб-сайт. Вы также можете скачать руководство пользователя для большинства моделей перед покупкой.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Также доступны переключатели динамиков, которыми можно управлять с помощью смартфона или Alexa. Джефф написал обзор переключателей серии Audioflow, который вы можете прочитать здесь.

Переключатель динамиков с регулировкой громкости

Более практичный (и немного более дорогой) способ замены селекторного переключателя устройством с регулировкой громкости. Это позволяет централизованно управлять громкостью в каждой зоне (область с парой динамиков).

Некоторые блоки управления громкостью также имеют согласование импеданса. Это означает, что у них есть переключатель (обычно на задней панели, но иногда и внутри), который позволяет вам указать, что вы подключаете 2, 4 или 8 пар динамиков к одному усилителю. После установки этого переключателя вам не нужно беспокоиться о перегрузке усилителя. Некоторые устройства не имеют переключателя, но настроены на четыре динамика. Согласование импеданса работает, представляя усилителю только один динамик, в то время как он равномерно распределяет сигнал на все четыре динамика — в действительности каждый динамик получает только 1/4 звука, исходящего от усилителя (при условии, что вы выбрали x4 на переключателе). ).

Другие блоки управления громкостью (читай дешевле) не имеют согласования импеданса. Эти устройства полагаются на то, что вам, вероятно, не нужно использовать все четыре комплекта динамиков одновременно. Хотя это не так безопасно, как использование согласования импеданса, оно может подойти для некоторых установок. Если вам нужна только низкоуровневая музыка в мастерской и семейной комнате, то это будет нормально. Если вы устраиваете вечеринку и хотите громко слушать музыку на улице, просто убедитесь, что в мастерской и гостиной выключены звуки — это снижает общую нагрузку и фактически означает, что к усилителю подключены только одна или две пары динамиков.

Не забудьте разрешить регулировку громкости для динамиков гостиной, чтобы ими также можно было управлять.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Встроенные регуляторы громкости

Иногда неудобно идти в гостиную, чтобы регулировать громкость динамиков, особенно если вы находитесь на некотором расстоянии и начинает звонить телефон. Поэтому может быть полезно иметь регулятор громкости в каждой зоне (области), где есть динамики. Таким образом, громкость динамиков для мастерской регулируется в мастерской. Недостатком этого является то, что если вы оставите регулятор громкости включенным (скажем, для внешних динамиков), а на следующее утро включите музыку, не выходя на улицу, вы будете развлекать своей музыкой соседей утром, как и накануне вечером.

Регуляторы громкости, встроенные в стену, аналогичны упомянутым выше регуляторам громкости — они бывают с согласованием импеданса или без согласования импеданса. Для более чем одной пары динамиков обычно требуется согласование импеданса. Если у вас есть две зоны (две пары динамиков или четыре динамика), выберите x2 на задней панели регулятора громкости, соответствующего импедансу. Точно так же, если вы используете 3 или 4 пары динамиков, вы выберете x4.

Имейте в виду, что в основном это элементы управления «в стене». Если вам нужно установить их на прочную кирпичную или бетонную стену, вам понадобится большой монтажный блок или глубокое углубление в стене. Трансформаторы на этих регуляторах громкости обычно глубже, чем стандартный монтажный блок для сплошных стен. Чем выше мощность регуляторов громкости, тем больше требуется углубление (и тем дороже регулятор).

Подключить эти регуляторы громкости довольно просто. Протяните кабель динамика (возможно, два, один для левой и один для правой стороны) от усилителя к регулятору громкости. Затем проложите кабель динамика от регулятора громкости к каждому динамику.

Не забудьте разрешить регулировку громкости для динамиков гостиной, чтобы ими также можно было управлять.

Этот метод можно использовать для 2 динамиков, 4 динамиков и более.

Раскрытие информации: если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Практические рекомендации по подключению четырех динамиков

Вышеупомянутые установки будут работать, но они имеют некоторые ограничения. Самым большим ограничением является регулятор громкости на усилителе. Это регулирует максимальную громкость для всех четырех динамиков. Индивидуальные регуляторы громкости для каждого динамика только уменьшают уровень, исходящий от усилителя — они не могут сделать звук громче, чем тот, который производит усилитель. Это означает, что регулятор громкости усилителя должен быть установлен на максимальном уровне громкости, необходимом для любого данного динамика. Однако это , а не , чтобы установить его на полную громкость. Вы не хотите, чтобы усилитель работал на полную мощность, но все динамики были выставлены на минимальную громкость (это все равно, что завести автомобильный двигатель на максимум, а затем лишь немного отпустить сцепление) — гораздо лучше включить усилитель только до требуемого максимума. .

Наилучший способ настройки системы с регуляторами громкости динамиков:

  • полностью выверните регуляторы громкости всех динамиков
  • постепенно увеличивайте громкость усилителя до тех пор, пока музыка не станет чуть громче, чем обычно. Это.
  • Это положение регулятора громкости усилителя.
  • теперь вы можете уменьшить громкость каждого динамика на несколько ступеней до нужного уровня.

Описанный выше метод будет работать нормально, пока кто-нибудь не воспользуется пультом дистанционного управления и не изменит громкость. Это будет происходить регулярно, если вы смотрите фильмы или телевизор и слушаете звук через усилитель/динамики HiFi. Одно из решений — спрятать пульт, но это не всегда удобно. Есть лучшее решение, но оно может вам не понадобиться.

Описанные выше установки с переключателем динамиков или регуляторами громкости подходят для ряда ситуаций. Они очень удобны, когда вы хотите, чтобы одна и та же музыка (из MP3-плеера или медиацентра) была доступна по всему дому, и вы не прикасались к усилителю. Многие из этих систем я устанавливал в домах, где усилитель включали только утром и выключали на ночь. Иногда усилитель устанавливается в вентилируемом шкафу, чтобы его никто не видел и не трогал. Это позволяет домочадцам передвигаться по дому, слушая одну и ту же музыку в каждой комнате.

Однако, если ваш усилитель используется во время просмотра телевизора или фильмов и громкость постоянно регулируется с помощью пульта дистанционного управления, то и другие динамики в доме также будут регулироваться соответствующим образом. Проще всего решить эту проблему с помощью второго усилителя. Это мой предпочтительный метод. Подключите линию от основного усилителя к «подчиненному» усилителю. Таким образом, программа одинакова для каждой комнаты, но громкость усилителя HiFi можно изменять по своему усмотрению, не затрагивая другие динамики. Громкость на ведомом усилителе можно установить (как указано выше), а затем никогда не трогать.

Подчиненный усилитель может быть подержанным усилителем, старым «стерео» или новым стереоусилителем. Некоторые усилители HiFi (основные) имеют разъем питания на задней панели для подключения другого оборудования. В этом случае подключите ведомый усилитель к этой розетке, и он будет включаться и выключаться вместе с основным усилителем.

В завершение…

Я надеюсь, что это помогло вам понять, как можно и как не следует подключать четыре (или более) пары динамиков HiFi по всему дому. Видео в статье «Понимание импеданса динамиков» объясняет, как каждый из различных типов переключателей селектора динамиков обеспечивает защиту импеданса или согласование импеданса. Кроме того, мой симулятор переключателя селектора динамиков предоставляет интерактивный способ увидеть, как они обрабатывают импеданс и распределение мощности.

Практическое обсуждение того, как подключить всего 2 динамика к усилителю (4 динамика к стереоусилителю), см. в моей статье Как подключить 2 динамика к 1 усилителю.

Если вам нужно подключить более четырех динамиков, особенно в коммерческой установке, см. статью о распределенных системах динамиков.

Имейте в виду, что изменение полного сопротивления нагрузки усилителя приведет к увеличению или уменьшению выходной мощности усилителя. Дополнительные сведения см. в разделе «Изменение мощности усилителя нескольких динамиков». Кроме того, разные динамики могут звучать громче или тише других из-за их чувствительности — для лучшего понимания см. раздел «Понимание чувствительности динамика».

Кроме того, если у динамиков разный импеданс, то для каждого динамика будут доступны разные уровни мощности. Подробнее см. раздел «Как несколько динамиков распределяют мощность».

Многие практические примеры описанных выше методов были исследованы в комментариях ниже.

Дополнительная литература

Подробное руководство со схемами

4-канальные усилители великолепны и по большей части обладают большой гибкостью. Однако они предназначены для использования с 4 динамиками или 2 динамиками и сабвуфером, а не с обоими.

Тем не менее, это это можно подключить 4-канальный усилитель к 4 динамикам и сабвуферу! Я собрал очень подробную информацию, чтобы сделать это максимально безболезненным (и недорогим).

Читайте дальше, чтобы узнать, как! Также есть множество подробных схем, которые помогут вам.

Содержание

  • Что нужно знать в первую очередь
  • Что означает минимальное сопротивление (Ом) для усилителя?
    • Минимальная нагрузка на динамики для подключения 4-канального усилителя к 4 динамикам и сабвуферу
    • Системы проводки усилителя, о которых я расскажу здесь
  • Проверка сопротивления динамика с помощью мультиметра
    • Как измерить сопротивление динамика с помощью мультиметра
    • Динамики не измеряют ровно 4 или 8 Ом!
  • Что такое «шунтирование» усилителя? Почему это лучше всего подходит для управления сабвуфером?

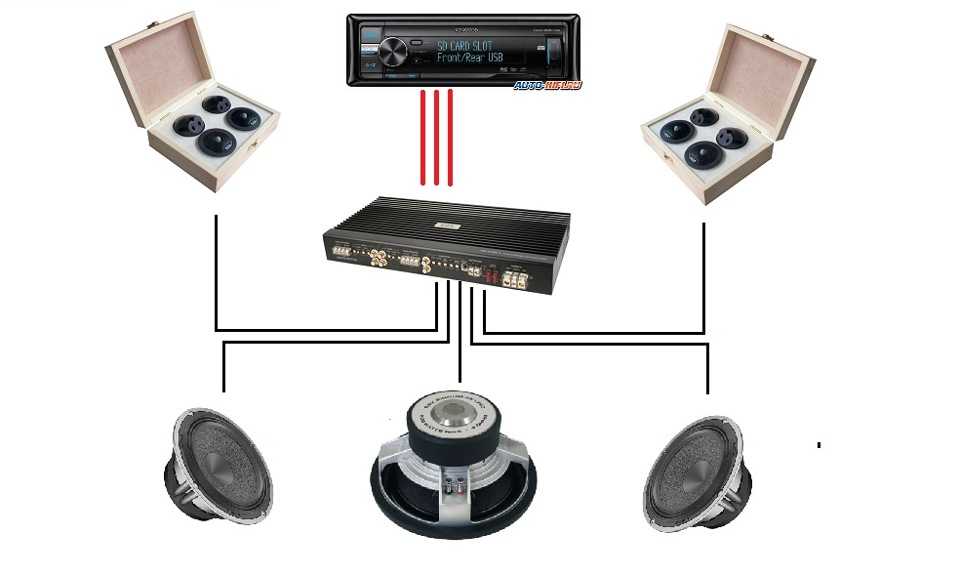

  • СХЕМА – Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу
  • Использование резисторов мощности для сложных установок (мин. усилители 4 Ом)
  • Как обойти отсутствие переднего/заднего фейдера

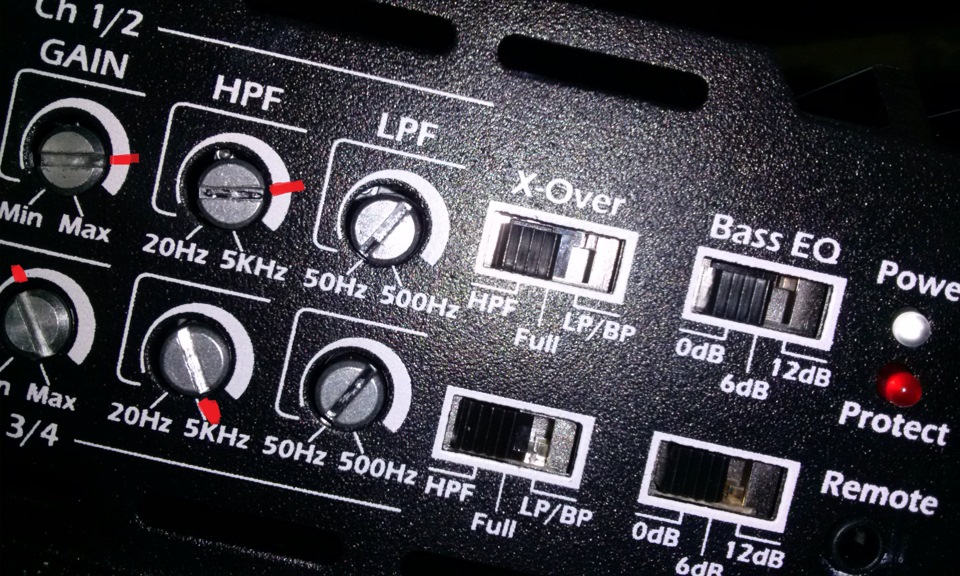

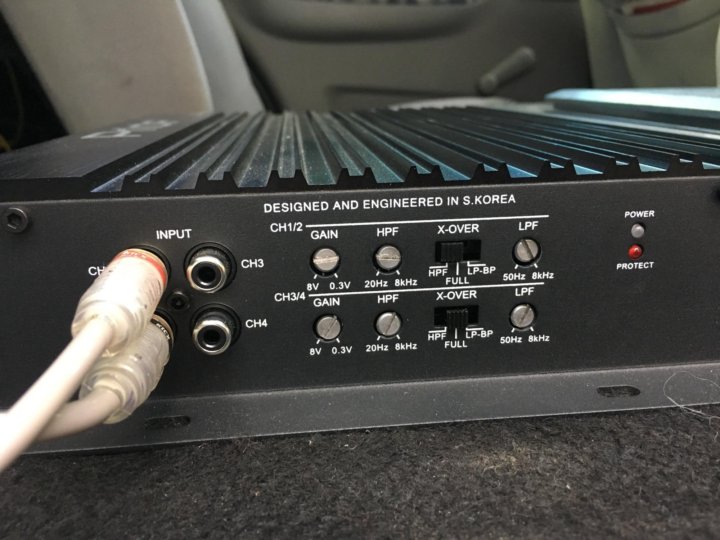

  • Какие настройки кроссовера следует использовать на моем 4-канальном усилителе?
  • Что делать, если мой усилитель не может быть подключен мостом?
  • Как подключить 2-кан. автомобильная стереосистема к 4-канальному усилителю
  • Дополнительные предложения и детали, которые могут вам понадобиться

Что вам нужно знать в первую очередь

Прежде чем двигаться дальше, давайте разберемся с некоторыми вещами. Чтобы подключить 4 динамика и сабвуфер к одному 4-канальному усилителю, вам придется пойти на несколько компромиссов.

Я объясню здесь, что я имею в виду:

  • Вам, вероятно, придется отказаться от возможности управления фейдерами между передними и задними динамиками, поскольку вы отказываетесь от 2 каналов для задних динамиков для управления сабвуфером (2 передних/2 задних) .
  • Большинство современных автомобильных усилителей, но не все, могут работать с акустической нагрузкой до 2 Ом. Если у вас нет, вам понадобится обходной путь, который я вам покажу. Вам может понадобиться несколько дополнительных деталей.
  • Использование 4 динамиков из 2 каналов означает, что динамики используют общую мощность усилителя, поэтому на каждый из них будет доступно меньше мощности.

Как говорится, не волнуйтесь слишком сильно! Вы по-прежнему можете наслаждаться любимой музыкой с приятно звучащей системой из 4 динамиков и сабвуфера.

Что означает минимальный импеданс (Ом) для усилителя?

Изображение, показывающее номинальную минимальную нагрузку на громкоговорители (Ом) типичного 4-канального усилителя. Большинство автомобильных усилителей сегодня имеют минимум 2 Ом на канал при стандартном (стерео) использовании и минимум 4 Ом при мостовом подключении. Никогда не используйте усилитель с нагрузкой на динамики ниже номинала! Ваш усилитель перегреется и может выйти из строя.

Современные 4-канальные (и другие) автомобильные усилители имеют минимальную нагрузку на динамики, которую они могут выдержать. Импеданс динамика  или номинал динамика в омах (также называемый нагрузкой динамика) — это сопротивление потоку электрического тока, который усилитель воспринимает на клеммах динамика.

Усилители рассчитаны на минимальную нагрузку на динамики. Рейтинг, указанный на усилителе или в руководстве пользователя, служит предупреждением.

Если вы подсоедините громкоговоритель с нагрузкой ниже минимальной мощности усилителя, он может нагреться и даже в какой-то момент выйти из строя.

Я видел, как это происходило, когда люди пытались «получить больше мощности», неправильно подключая динамики к усилителю. Не делай этого! Выгорание выходных каскадов вашего усилителя не является приятным сюрпризом.

Минимальная нагрузка на динамики для подключения 4-канального усилителя к 4 динамикам и сабвуферу. Динамики обычно подключаются последовательно или параллельно (ну, на самом деле, чаще всего параллельно), что влияет на общее сопротивление, которое будет видеть усилитель.

Это важно, потому что усилители рассчитаны на определенную минимальную нагрузку на динамики (номинал в Омах).

Как я упоминал выше, большинство современных автомобильных усилителей могут выдерживать нагрузку 2 Ом на стереоканал (левый и правый каналы) и минимум 4 Ом при подключении по мостовой схеме для управления усилителем (называемым «моно»).

Реальный ответ, однако, состоит в том, что  это зависит от характеристик вашего усилителя. Всегда проверяйте, чтобы быть уверенным. Для простоты я подытожу, что будет работать практически для всех систем и усилителей, с которыми вы столкнетесь.

Системы проводки усилителя, о которых я расскажу здесь

В этом посте я расскажу о 3 типах систем, поскольку они охватывают почти все усилители, которые вы найдете:

  1. 4-канальные усилители с минимальной нагрузкой на динамики 2 Ом в стереофоническом режиме, 4 Ом в мостовом режиме (для сабвуфера)
  2. 4-канальные усилители с минимальной нагрузкой на динамики 2 Ом в стереорежиме или в мостовом режиме
  3. 4-канальные усилители с минимальной нагрузкой на динамики 4 Ом

#3 встречается реже, но с ним вы столкнетесь. Возможно, у вас есть старый усилитель, который простоял без дела. Если это так, вы будете рады узнать, что я придумал обходной путь, который позволит вам подключить 4 динамика без повреждения усилителя.

Примеры подключения 4-канального усилителя

Ниже приведены схемы подключения динамиков и нагрузки динамиков (Ом), возможные практически для всех усилителей, с которыми вы столкнетесь. Я опишу 3 основные настройки системы, которые я подробно рассмотрю.

Система 1: 2 динамика (параллельное подключение) на каждый фронтальный канал = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 Ом на тыловые каналы, соединенные мостом для большей мощности. Это первый и лучший выбор для большинства современных 4-канальных усилителей.

Система 2: 2 динамика параллельно каждому фронтальному каналу = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 или 2 Ом на задние каналы, соединенные мостом для большей мощности. 4-канальные усилители, работающие на 2 Ом в мостовом режиме, менее распространены, но они есть.

Система 3: 2 динамика на каждый фронтальный канал (параллельное подключение) с дополнительными деталями на сопротивление 4 Ом на канал + 1 сабвуфер с сопротивлением не менее 4 Ом. Поскольку такие усилители не могут справиться с нагрузкой 2 Ом, это немного сложнее и требует другого подхода.

Проверка сопротивления динамика с помощью мультиметра

На рисунке: Пример измерения сопротивления динамика (Ом) с помощью мультиметра. Это отличный способ узнать на 100%, с какими динамиками вы имеете дело, чтобы избежать проблем с вашим 4-канальным усилителем.

Автомобильная стереосистема и домашние динамики очень похожи, за исключением используемого ими импеданса . Значение импеданса динамика, измеренное в Омах, представляет собой просто общее измерение электрического сопротивления, которое усилитель воспринимает от звуковой катушки динамика.

Частично из-за традиций в мире электроники и частично из-за различных других электрических причин автомобильные стереосистемы обычно рассчитаны на 4 Ом, а домашние стереодинамики — около 8 Ом.

Хорошо, что все, что вам действительно нужно знать, это примерное сопротивление динамика. Если вы можете измерить это, вы можете сказать, какое значение Ом нужно пройти!

Как измерить Ом динамика с помощью мультиметра

Чтобы измерить Ом (сопротивление) звуковой катушки динамика, поднесите щупы измерителя к клеммам динамика, убедившись, что они плотно прилегают к оголенному металлу Краска, изоляция, В противном случае грязь и флюс для припоя могут испортить показания.

Например, у нас обычно есть этикетка на динамике, указывающая, является ли он 2 Ом, 4 Ом и так далее. Однако, как бы безумно это ни звучало, некоторые колонки этого не делают!

Поэтому хорошо иметь под рукой мультиметр — можно узнать на 100%.

Измерение сопротивления динамика с помощью мультиметра

  1. Установите мультиметр на настройку Ом. Если у счетчика есть функция автоматического выбора диапазона, все должно быть в порядке. В противном случае установите минимальное значение, например диапазон 10 Ом или 200 Ом и т. д.
  2. При отключенном динамике коснитесь клемм динамика щупами измерителя. Обязательно коснитесь оголенного металла на клеммах и наладьте хороший контакт.
  3. Считать измеренное значение. Общий диапазон покажет вам номинал динамика в Омах (пример: сопротивление 3,6 Ом соответствует динамику 4 Ом)

Важно убедиться, что вы не измеряете вещества, которые могут помешать вашему измерению.

Следующие вещи могут вызвать проблемы (я видел это много раз!):

  • Остатки флюса или паяльного покрытия после производства
  • Тяжелое окисление
  • Сильная грязь, пыль или другие загрязнения, накапливающиеся со временем
  • Краска или другие покрытия, не проводящие электричество

Если вы сомневаетесь, вы можете аккуратно потереть их наждачной бумагой или даже поцарапать щупы счетчика о клеммы, чтобы улучшить электрический контакт.

Примечание: Если динамик «взорвался» или сгорел в результате неправильного обращения или физического повреждения звуковой катушки, вы никогда не получите показания. Это связано с тем, что для перегоревших динамиков звуковая катушка больше не имеет полного электрического пути, который вы можете измерить.

Мультиметры показывают состояние разомкнутой цепи как «бесконечные» омы, что просто означает отсутствие показаний.

Динамики не измеряются

точно 4 или 8 Ом!

Автомобильные и домашние громкоговорители оцениваются по общему сопротивлению в омах. Например, динамики 2, 4 и 8 Ом никогда не измеряются точно с этими измерениями Ом.

Это потому, что дизайн каждого динамика немного отличается от другого. Сопротивление, которое вы измеряете от динамика, связано с сопротивлением звуковой катушки из-за длинного провода, из которого она сделана.

Вот пример таблицы, которая поможет вам понять, чего ожидать при измерении динамиков.

Рейтинг динамика Типовые размеры
2 Ом 1–1,8 Ом
4 Ом 3,2–3,6 Ом
8 Ом 6 Ом или более
16 Ом 12 Ом или больше

Как видите, вы не измерите ровно 4 Ом для 4-омного динамика. Однако он будет в общем диапазоне и близок к рекламируемому рейтингу.

Что такое «шунтирование» усилителя? Почему это лучше всего подходит для управления сабвуфером?

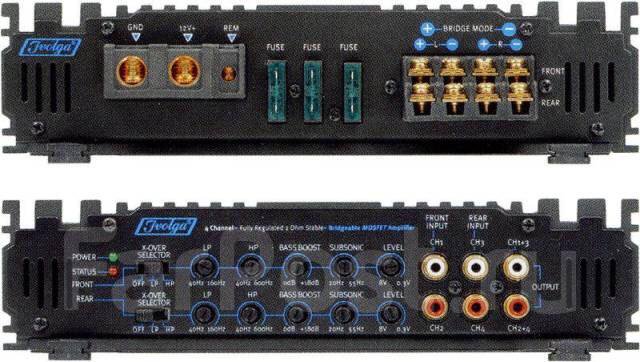

На рисунке: Пример 4-канального усилителя, соединенного мостом с 2 каналами.

Мостовой режим (моно режим) — это функция встроенного усилителя, в которой создается «двухтактная» настройка: один канал (обычно используемый для левого динамика) производит сигнал, противоположный второму. канал (обычно используется для правого динамика).

Когда это происходит, в результате вы получаете значительно больше мощности при их совместной работе, чем при использовании только одного канала.

Мостовой режим — гибкий способ получить больше мощности от 2 каналов (в данном случае, например, тыловых каналов). Это , особенно , важно, потому что сабвуферы — это большие и тяжелые динамики, которым требуется больше мощности, чем маленьким динамикам, для воспроизведения желаемого басового звука.

СХЕМА — Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу

Примечание: Большинство стандартных автомобильных динамиков послепродажного обслуживания имеют сопротивление 4 Ом, поэтому я буду использовать это предположение для своей диаграммы. Всегда проверяйте свои динамики, прежде чем подключать их к усилителю, чтобы убедиться, что они совместимы.

Щелкните, чтобы загрузить схему динамика для печати

(Или щелкните изображение, чтобы увеличить его)

Использование мощных резисторов для более сложных установок (мин. 4 Ом, сила тока)

Показать:0065 Мощные резисторы, которые можно использовать с 4-канальным усилителем при добавлении дополнительных динамиков. Их использование позволит вам поддерживать общую нагрузку на динамик (Ом динамика, который видит усилитель) на безопасном уровне, чтобы усилитель не был поврежден. Они недороги и просты в использовании.

Мощные резисторы представляют собой увеличенные версии резисторов, используемых во многих электронных устройствах. В отличие от своих меньших братьев и сестер, они спроектированы таким образом, чтобы выдерживать большое количество тепла.

По этой причине они отлично подходят для работы с более сложными акустическими системами и системами усилителей. В примере № 3, который я показал вам ранее, невозможно использовать два динамика по 4 Ом параллельно с усилителем, который не может работать с нагрузкой 2 Ом.

Мы можем использовать 1 большой резистор для каждого динамика в качестве обходного пути.

Этот обходной путь не требуется для большинства современных автомобильных усилителей. Однако, поскольку некоторые усилители не могут справиться с нагрузкой 2 Ом (особенно старые усилители, которые вы могли бы использовать), я включил это на всякий случай.

В случае автомобильного усилителя, который не может работать ниже 4 Ом на канал, другого пути нет. Однако, если мы добавим по одному мощному резистору на 4 Ом последовательно с каждым динамиком, мы сможем использовать математику в своих интересах.

Таким образом, мы получим два параллельных измерения 8 Ом, которые дадут нам хорошие, безопасные 4 Ом на канал!

Тем не менее, вам нужно купить правильный резистор. Я рекомендую как минимум 25 Вт (25 Вт) резисторы 4 Ом. Хотя вы не найдете их во многих местных магазинах, хорошая новость заключается в том, что они доступны по цене. Я использовал их много раз для решения проблем с динамиками.

Я использовал такие на Amazon.

Как обойти отсутствие переднего/заднего фейдера

Как я упоминал в начале, если вы используете 4-канальный усилитель для 4 динамиков и для сабвуфера, вам придется идти на компромиссы. Обойти это просто невозможно.

Самая большая проблема, которая приходит на ум, это потеря управления передним/задним фейдером. Однако я придумал решение, которое немного помогает!

Добавляя встроенные резисторы к задним динамикам, вы можете уменьшить их громкость, и это уже действует как «фейдер». Вы можете использовать сайт L-pad (затухание громкости динамика), подобный этому здесь, чтобы рассчитать значения резисторов для вас.

Я уже сделал всю работу за вас, и вот отличный пример. Если вы подключаете 4 динамика и сабвуфер к 4-канальному усилителю, добавив резисторы 60 Ом к задним динамикам, вы снизите громкость на 24 дБ (децибел).

В результате звук будет «затухать» к фронту, а задние динамики не будут слишком громкими.

Следуя примеру, который я привел здесь на диаграмме выше, это довольно просто. Вам нужно будет подобрать резисторы мощностью 15-20 Вт (или выше). Я рекомендую около 60 Ом, так как это даст снижение громкости на 24 дБ.

В большинстве случаев этого должно быть достаточно: не совсем тихо сзади, но большая часть громкости приходится на передние динамики.

Какие настройки кроссовера следует использовать на моем 4-канальном усилителе?

Поскольку большинство современных автомобильных усилителей включают в себя очень хорошие опциональные кроссоверы, для хорошего звучания разумно использовать их.

Вот несколько хороших рекомендаций для 4 основных динамиков и сабвуфера:

Динамик Настройки кроссовера
4 основных динамика Flat (кроссовер выключен) или фильтр высоких частот 56-60 Гц
Сабвуфер Низкочастотный фильтр 80 Гц

Используя фильтр высоких частот для 4 основных динамиков, вы можете увеличить громкость, когда вам нужно больше мощности и звука, прежде чем возникнут искажения. При использовании сабвуфера очень важно не допустить попадания вокала и высокочастотной музыки на сабвуфер.

Идея состоит в том, чтобы получить «чистый» басовый звук, поскольку именно для этого лучше всего подходят сабвуферы: просто для воспроизведения великолепно звучащих басов, которые вам понравятся.

Что делать, если мой усилитель не может быть соединен мостом?

Несмотря на то, что сегодня почти все усилители любой «реальной» мощности могут быть соединены мостом с 2 каналов на 1 канал (так называемый «моно» или мост) для большей мощности, некоторые не могут. Это особенно относится к некоторым старым усилителям «старой школы», которые могут быть у вас в шкафу, но вы все еще хотите их использовать.

В таком случае, к сожалению, вы очень ограничены. Извиняюсь! У вас есть всего несколько вариантов:

    1. Купите еще один небольшой усилитель только для сабвуфера/сабвуферов
  1. Запустить по одному маленькому сабвуферу от каждого из тыловых каналов

Проблема с вариантом №2 заключается в том, что сабвуферам требуется гораздо больше мощности, чтобы они хорошо управлялись и звучали. Другого пути нет.

8-дюймовые сабвуферы являются опцией или можно использовать сабвуфер с двойной звуковой катушкой 4 Ом. Таким образом, вы можете безопасно управлять каждым каналом с нагрузкой 4 Ом, которую могут выдержать даже старые усилители. Однако в наши дни обычно проще купить дешевый бюджетный усилитель и избежать головной боли.

Как подключить 2-кан. автомобильная стереосистема к 4-канальному усилителю

Если ваша стереосистема не имеет выходных каналов, ничего страшного! Вы по-прежнему можете легко подключить автомобильную стереосистему головного устройства только с 2 каналами (левый и правый) к 4-канальному усилителю. В большинстве случаев вам понадобятся только 2 переходных кабеля RCA Y. Гнездо RCA левого канала головного устройства подключено к входам левого переднего и заднего усилителя. Затем то же самое для правых каналов. При использовании входов уровня динамиков на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ!: Используйте только ОДНО из двух показанных соединений. Никогда не подключайте одновременно разъемы уровня динамиков и RCA — сигналы уровня динамиков могут повредить выходы RCA головного устройства.

Если вы хотите установить 4-канальный усилитель для 4 динамиков и сабвуфера, но у вас есть только 2 стереоканала, это нормально.

Как показано на моей схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо входы уровня динамиков, соединенные параллельно, либо используя соединительные кабели RCA «Y».

Все, что вам нужно, это пара приличного качества (всего 2) адаптера RCA «Y» 1 «мама» на 2 «папа», как эти недорогие адаптеры от Amazon.

Качество звука будет точно таким же. Современные автомобильные усилители устроены таким образом, что на все 4 входа будет поступать одинаковый сигнал и проблем не будет.

После подключения стереосистемы к усилителю вам необходимо отрегулировать усиление как для 4 основных динамиков, так и для выхода сабвуфера. Мой совет — используйте качественную музыкальную дорожку, которую вы уже хорошо знаете, чтобы вы могли легко сказать, когда музыка звучит правильно.

Дополнительные предложения и детали, которые могут вам понадобиться

Такой комплект проводки усилителя сделает вашу жизнь проще! Отличный (но доступный) комплект проводки усилителя, такой как этот Полный комплект Belva для 8-го калибра включает в себя не только основы, но и многое другое. Вам также понадобится вторая пара кабелей RCA (если вы их используете) и, возможно, дополнительный провод динамика.

Я не могу не подчеркнуть, насколько важно быть готовым к установке вашего 4-канального усилителя.
