Замена пыльника шруса пассат б7: Замена пыльника ШРУСа Фольксваген Пассат в сети надежных автосервисов

Порядок работ применим для автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997

Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994

Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

информация подходит для ремонта и других автомобилей.

Осмотр ходовой части автомобиля выявил износ защитных чехлов (пыльников) внутреннего и внешнего шарниров, левого приводного вала. Чехлы покрылись мелкими трещинами, и образовалось несколько разрывов, выделяется смазка. Требуется замена защитных чехлов (пыльников).

Фото 0.

Данная работа достаточно сложна. Требует определенных знаний и навыков. Обязательно наличие надежного, необходимого инструмента. Работу удобнее выполнять на подъемнике или яме.

При полной разборке и промывке шарниров может выявиться износ составляющих деталей и потребоваться полная замена шарниров. В этом случае целесообразнее, приобретать новый шарнир, в комплекте к которому уже приложен новый защитный чехол, детали фиксации и смазка.

ВНИМАНИЕ! После снятия приводного вала, нельзя опускать авто и перекатывать его на колесах и крутить ступичный подшипник. Подшипник может быть поврежден.

Ниже будет описана работа по замене только защитных чехлов (пыльников), с полной промывкой и переборкой рабочих шарниров равных угловых скоростей (ШРУС).

1. Приобретено два защитных чехла (пыльника), в комплекте с необходимыми деталями крепления и смазкой.

Фото 1а. Внешний чехол (пыльник).

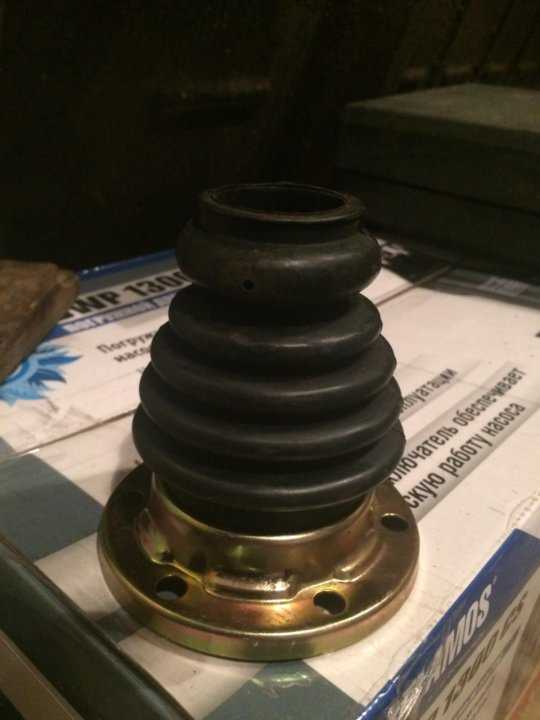

Фото 1б. Внутренний чехол (пыльник).

2.Автомобиль необходимо поставить на ручной тормоз. Ключ должен быть в замке зажигания, руль разблокирован, т.к. понадобится свободный ход поворотного кулака.

3. Ослабить болты крепления колеса и гайку фиксации приводного вала.

Фото 3.

4.Поднять автомобиль, снять колесо.

5. Для фиксации, от прокручивания, закрутить два колесных болта, в штатные отверстия. Вставить отвертку, в отверстия, вентилируемого диска.

Все «силовые» нагрузки, по откручиванию гайки ступицы, уже выполнены на фото №3. «Стопор» ответкой, обеспечивает фиксацию, только при окончательном откручивании ступичной гайки и откр. болтов крепления внутреннего шарнира, к фланцу КПП, при котором нагрузка на отвертку очень мала.

Фото 4.

Фото 5. Открутить гайку, снять шайбу.

6. Вычистить внутренние грани болтов крепления, внутреннего шарнира к фланцу коробки.

Фото 6.

7. Длинным воротком с удлиненной насадкой «Звездочка», открутить эти болты.

Фото 7.

8. Для отсоединения и последующего снятия левого приводного вала, может потребоваться отсоединение шаровой опоры. Необходимо открутить большой болт, фиксирующий палец шаровой опоры к поворотному кулаку. Монтировкой, чуть опустить рычаг с шаровой опорой вниз, чтобы палец шаровой опоры вышел из посадочного отверстия, поворотного кулака. В данном случае этого не потребовалось. Чуть сдвинув, внутренний шарнир и приподняв его вместе с приводным валом вверх, выдавив съемником (ударом молотка, через проставку) вынимаем приводной вал с внешним шрусом из ступицы колеса. При этом, возможно, появится необходимость в свободном движении, поворотного кулака.

Фото 8а.

Фото 8 б.

9. Приводной вал снят. Крепим его в тисках.

Фото 9.

10. Внутренний шарнир. Снятие стопорной шайбы, снятие внутреннего шарнира, тарельчатой шайбы и защитного чехла (пыльника). Разборку, промывку, осмотр работопригодности и обратную сборку шарнира, должен производить человек со знаниями и опытом.

Фото 10.

11. Надеваем на приводной вал, новый защитный чехол (пыльник), внутреннего шарнира. При одевании и установке на свое место необходим опыт.

Фото 11.

12. Последовательно и правильно устанавливаем и фиксируем перебранный (новый) шарнир на приводной вал.

Фото 12.

13. Набиваем смазкой шарнир и крепим, к нему, уплотнительную прокладку.

Фото 13 Здесь набита новая смазка.

14. Внешний шарнир. Снятие элементов фиксации, снятие внешнего шарнира, разборку, промывку, осмотр работопригодности и обратную сборку, должен выполнять человек со знаниями и опытом.

Фото 14а Здесь набита Старая смазка.

Фото 14 б

15. Устанавливаем на приводной вал, новый защитный чехол (пыльник), с малым хомутом.

Фото 15а.

Фото 15б.

16. Одеваем на чехол, большой хомут и последовательно и правильно, фиксируем, на приводном валу, перебранный (новый) внешний шарнир, предварительно набитый смазкой. Застегиваем и обжимаем хомуты.

Фото 16.

17. Левый приводной вал собран и готов к установке на автомобиль.

Фото 17.

18. Надежно, с помощью пластин и новых болтов крепим внутренний шарнир к фланцу коробки передач. Фиксировать ступицу поможет вставленная в отверстия вентиляции торм. диска, отвертка. Гайку крепления приводного вала к ступице, затягиваем после одевания колеса и опускания автомобиля.

Фото 18а

Фото 18б

Фото 18в

19. Окончательный, сильный затяг гайки крепления приводного вала к ступице, выполняем после крепления колеса и опускания автомобиля.

Дополнение от PHILINS:

Планирующим самостоятельно провести вышеукзанные работы!

обратите внимание на правильное положение болта-фиксатора шаровой опоры

фото 8б и 18б

правильное положение на фото №8б

Многие вкручивают болт, как на фото 18б, т.к. для замены шаровой опоры, более не потребуется откручивать нижний болт крепления держателя суппорта (скобы). При правильном положении как на фото 8б, эта работа неизбежна. Но при этом более ничего и не удерживает болт от выпаденияя на ходу.

При правильном положении болта-фиксатора шаровой опоры, в случае его откручивания на ходу, он не вылетит (упрется в болт суппорта).

Дополнение от AVANTgardist:

и еще инфа тем кто будет проводить такие работы, пыльники наружных шарниров (как и шарниры сами по себе) бывают большие и маленькие, перед тем как покупать новый посмотрите какой шарнир у вас стоит, большой или маленький, конечно можно натянуть маленький пыльник на большой шарнир, но не стоит.

Дополнение от Corney:

На стколько я вижу это делалось на МКПП. Хочеться подчеркнуть, что на АКПП, кто будет снимать вал полностью, столкнется с проблеммой. Правый вал открутится без проблем. А вот левый, нужно будет поднимать немного монтировкой саму АКПП, так как не очень то все удобно…

Дополнение от brigand:

Когда я менял пыльники, обнаружил после разборки и промывки внутренних ШРУСов следы износа, выкрашивания на дорожках. Хотя ничего не стучало, я решил, раз уж всё разобрал, поменять местами левый и правый ШРУС, благо противолоказаний нет. Получается, что ШРУС крутится в обратную сторону, работает неизношенной частью.

Дополнение от гена1:

Для собратьев по форуму, которые будут проделывать эту процедуру впервые нужно бы конкретнее указать как снимаются и ставятся стопорные кольца, куда должны смотреть конусные кольца и пружинные шайбы (рис.1а и рис.1б). Вроде мелочи, но потом завалят форум «помогите люфтит!!!», «help стучит!!!»

P.S. Совет «поставить как было» не подходит. У меня при разборке этого узла оказалось, что последний хазяин (или ремонтник) не дружил ни с головой ни с руками

Продолжение и все обсуждения отчета здесь

Спасибо: murz88

Как здесь найти нужную информацию?

Расшифровка заводской комплектации автомобиля (англ.)

Расшифровка заводской комплектации VAG на русском!

Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.

С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Замена внутреннего пыльника ШРУСа Audi A4/S4/RS4 B7

Отправить письмо

13 13 227 2 минуты чтения

Ботинки CV нередко выходят из строя — я продул свой во время трекового дня, но если ваша машина подвергается воздействию экстремальных температур (жарких или холодных) или вы иным образом жестко едете по трассе или еще что-то, неизбежно вы взорву ботинок CV. Вы можете отнести его дилеру и попросить его починить, или вы можете сделать все своими руками и сэкономить много денег — на это уходит около двух часов, и это довольно сложно. Этот мастер-класс любезно предоставлен Филом, также известным как fly300kts , который любезно поделился им с читателями автомобильного блога Ника. Если вам нужны прозрачные угловые заглушки, восстановление балласта или помощь с фарами Audi B7, он ваш человек! Но если ваши ботинки CV выглядят так, как показано выше, где пыльник порван и везде есть смазка, то пришло время заменить его самостоятельно, и именно здесь пригодится этот DIY. Для этого вам может понадобиться несколько специальных инструментов, не входящих в ваш обычный набор инструментов, в том числе тройной квадрат 10 мм и шестигранная головка 17 мм.

Для начала снимите центральную крышку колеса с включенным стояночным тормозом и выкрутите большой винт с внутренним шестигранником в середине ступицы. Выполнение этого до того, как вы поднимете автомобиль, поможет вам получить больше рычагов, хотя, если вы не можете снять центральные крышки, не сняв сначала колесо, вы должны сначала поднять автомобиль и снять колесо. Болт будет выглядеть так:

Далее поддомкрачиваем машину и снимаем колесо. Затем снимите поперечный болт крепления верхних рычагов (правда, сами верхние рычаги не снимайте, это болт под ними!):

Также снимите болт рулевого/направленного рычага:

Теперь вы можете использовать маленькое долото, чтобы расширить рычаг:

Сдвиньте узел в сторону, и вы сможете отсоединить внешнюю часть оси. сбоку, вот так:

Затем с помощью тройного угольника 10 мм открутите 6 винтов со стороны двигателя и вытащите ось. Закрепив ось, с помощью лезвия (или другого) срежьте остатки на пыльнике, а также старые хомуты. Удалите лишнюю смазку. Для внешнего ШРУСа вы сможете снять внешний зажим и выдвинуть штатив, но для внутреннего шарнира у вас пока нет доступа к внешнему зажиму.

Чтобы добраться до внутреннего ШРУСа, ударьте молотком по фланцу, где находятся 6 винтов, пока он не соскользнет со штатива, и у вас должно получиться что-то вроде этого:

Теперь у вас есть доступ к внешнему зажиму. Снимите его и выдвиньте штатив

После тщательной очистки различных компонентов сдвиньте детали в следующем порядке:

1. Малый зажим
2. Новый чехол
3. Внутренний зажим

Сдвиньте штатив и коснитесь внутреннего зажима. Затем установите внешний зажим:

Затем сдвиньте ботинок в его окончательное положение и затяните внутренний зажим.

Наконец, слейте весь тюбик со смазкой внутри пыльника, установите внешний хомут и закрепите его… замена чехла CV завершена!

Теперь просто установите ось на автомобиль. Обязательно затяните правильные значения:

• Болт M8: 40 Нм
• Болт M10: 65 Н·м

Для следующего шага требуется второй человек. Первый человек садится в автомобиль и нажимает на педаль тормоза, а второй человек затягивает шестигранный болт ведущего моста до начального момента. Используйте следующие настройки крутящего момента:

• Болт с шестигранной головкой (M14): 115 Н·м
• Болт с шестигранной головкой (M16): 200 Н·м

И последнее, но не менее важное: установите колесо и опустите автомобиль на землю. Поверните болт крепления ведущего моста еще на 180°(1/2), и все готово!
