Зазоры клапанов к7м логан: Регулировка клапанов Логан, К7М, как отрегулировать тепловые зазоры клапанов

Регулировка клапанов (К7М) Lada Largus / Лада Ларгус

Подготовка к регулировке

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять корпус воздушного фильтра (см. тут).

Снять крышку головки цилиндров (см. тут).


Расположение клапанов в ГБЦ:
1 – впускные клапаны;
2 – выпускные клапаны

Снять правое переднее колесо (см. тут)

Снять правый боковой грязезащитный щиток (см. тут)

Снять ремень привода вспомогательного оборудования (см. тут).

Снять шкив коленчатого вала (см. тут).

Снять правую опору подвески двигателя (см. тут).

Вывернуть пробку отверстия под фиксатор ВМТ (головка Torx E14, удлинитель).

Рисунок 10-1 — Снятие пробки отверстия под фиксатор ВМТ:

1 — пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ (см. тут).

Завернуть болт крепления шкива коленчатого вала вместе с проставкой (головка «на 18», ворток).

Повернуть за болт коленчатый вал по часовой стрелке так, чтобы метка на зубчатом шкиве распределительного вала оказалась на расстоянии в один зуб до вертикальной оси зубчатого шкива, а метка на зубчатом шкиве коленчатого вала была на расстоянии одного зуба от вертикальной оси шкива (головка «на 18»).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Провернуть коленчатый вал по часовой стрелке до упора в фиксатор так, чтобы он оказался в блокировочном пазу коленчатого вала (головка «на 18»).

Убедиться, что установочная метка 1, рисунок 10-2, на зубчатом шкиве распределительного вала совмещена с меткой на крышке головки цилиндров, а метка 2 на зубчатом шкиве коленчатого вала совмещена с меткой на блоке цилиндров.

Рисунок 10-2 — Проверка совпадения установочных меток на приводе ГРМ:

1 — установочная метка на шкиве распределительного вала;
2 — установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Примечание: также, процесс установки ВМТ, в т.ч. и без специального фиксатора описан тут

Поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке пятки коромысел указанных клапанов должны быть обращены к затылкам – цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе

Щупами проверяем тепловой зазор между торцами стержня клапана и регулировочного винта.

Регулировочные значения

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов).
Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов).

Регулировка

Ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина – 3 мм) разводным ключом.

Затем, вращая регулировочный винт, устанавливаем нужный зазор.

Затягиваем контргайку, удерживая регулировочный винт ключом.

  Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод «полного открытия выпускного клапана «

Внимание. Отсчет цилиндров ведется от маховика.

Рисунок 10-3 — Порядок регулировки зазоров в механизме привода ГРМ:
1…4 — порядковый номер цилиндра двигателя;
А, В, С
— этапы регулировки механизма привода ГРМ.

При необходимости, последовательно проворачивая коленвал по часовой стрелке за болт, провести регулировку зазоров в механизме привода ГРМ в порядке, указанном на рисунке 10-3.

А — Установить выпускной клапан цилиндра 1 в положение полного открытия.

В — Проверить зазор впускного клапана цилиндра 3.

С — Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м).

Завершение регулировки

Нанести герметик на резьбу пробки 1, рисунок 10-1, отверстия под фиксатор ВМТ и завернуть пробку.

  Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка Torx Е14, удлинитель).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода «массы» к аккумуляторной батарее .

Регулировка клапанов Рено Логан (1.6, 8 клапанов) сделать самому своими руками. Порядок регулировки клапанов на Рено Логан

Владельцы автомобилей “Рено Логан” после того, как истечет гарантийный срок, сталкиваются с необходимостью самостоятельного обслуживания своих авто. Одна из необходимых процедур – это регулировка клапанов. “Рено Логан” устроен достаточно просто. А значит, эту процедуру можно выполнять своими руками и не тратить деньги на СТО. Схема регулировки зазоров клапанов достаточно проста и доступна даже для тех, кто никогда не имел опыта в этом деле.

Эти автомобили представлены на рынке в модификациях с двигателями 1,4 и 1,6 литра. Существует две версии 1,6 литровых моторов. Предлагается 8-клапанная модель и 16-клапанная. На шестнадцатиклапанном агрегате ручная регулировка зазоров не предусмотрена. Для этого в конструкции есть гидрокомпенсаторы. А вот на восьмиклапаннике регулировка зазоров выполняется вручную. Давайте посмотрим, как это делается.

Назначение и функции

Впускные и выпускные клапаны – одни из важнейших деталей ДВС. За счет них в камеры сгорания попадет горючее и уходят в выхлопную системе сгоревшие продукты. Большую часть рабочего цикла клапан находится в закрытом состоянии. Открытие происходит на довольно небольшой промежуток времени. К этим элементам сейчас предъявляются определенные требования. Клапаны не должны мешать выходу продуктов сгорания. Когда они открыты, то осуществляют свои задачи с минимальной силой трения, четко выполняют свою функцию, срабатывают в определенный момент. Также клапан должен иметь строго определенный зазор. Это не дает выходить газам наружу из камеры в момент воспламенения смеси.

Зачем регулировать?

Первым делом давайте выясним, зачем нужна регулировка клапанов. «Рено Логан» имеет свой компенсационный клапанный зазор. Это определенное расстояние между болтом для регулировки и стержнем привода. Специалисты «Рено» предусматривают определенные зазоры. Они и позволяют компенсировать расширение металлических деталей в процессе их нагрева.

При несвоевременной регулировке и неверных зазорах есть риск ускоренного износа деталей и узлов двигателя. При слишком высоких параметрах падает мощность и другие характеристики работы силового агрегата. Камера сгорания не может в полной мере заполняться топливной смесью в нужной мере. Маленький зазор ведет к потерям в КПД горения горючей смеси. В этом случае будет низкая компрессия. Также есть риск обгорания седел клапанов и образования нагара.

Если эксплуатировать автомобиль с неотрегулированными зазорами, то это приведет к серьезным неполадкам в газораспределительном механизме. Как следствие – дорогостоящий ремонт.

Периодичность выполнения операции

Как часто должна выполняться регулировка зазоров клапанов? «Рено Логан» по регламенту и рекомендациям от производителя подлежит настройке через каждые 80-100 тыс. км пробега. Однако в реальности эти цифры значительно ниже. Чтобы на этом автомобиле в городском потоке держаться уверенно, приходится выжимать всю мощность и крутящий момент, на которые только способен этот агрегат. Такая эксплуатация не проходит бесследно для мотора. Так, интенсивно изнашиваются детали поршневой группы.

В российских реалиях эта операция должна выполняться не реже чем через каждые 60 тыс. км. О необходимости регулировки двигатель скажет владельцу сам. При работе двигателя будут отчетливо слышны характерные стуки на холостом ходу.

Нормы зазоров для двигателей “Рено Логан”

Французский автопроизводитель рекомендует устанавливать зазор от 0,1 до 0,15 мм для каждого впускного клапана. Для выпускных нормы составляют от 0,25 до 0,3 мм. Если выполнялась замена всех клапанов, тогда необходимо выставить притирочные зазоры. Они должны быть от 0,20 мм до 0,25 мм.

Необходимые инструменты

Для выполнения данной операции нам понадобится стандартный комплект инструментов. Необходимы пассатижи, набор измерительных щупов, рожковые ключи – на 13 и на 10, а также отвертка.

Как настроить клапана: подготовка к операции

Итак, регулировка клапанов (“Рено Логан” 2004 г. в том числе) всегда осуществляется только на холодном моторе. Перед выполнением операции рекомендуется подтянуть приводной ремень ГРМ, если тот болтается.

Порядок выполнения операции

Регулировка клапанов “Рено Логан” своими руками начинается со снятия крышки ГБЦ. Нужно иметь комплект инструментов. Первым делом откручивают болты, которые удерживают воздушный фильтр. Всего их четыре. Далее демонтируют Г-образный патрубок, идущий от фильтра к клапанной крышке. Затем снимают корпус воздушного фильтра. На следующем шаге необходимо отключить свечные провода, а также снять клапанную крышку. Последняя держится на восьми болтах.

После этого следует поднять переднюю часть машины со стороны водительской двери и включить на КПП четвертую передачу. Поднятое колесо крутят до тех пор, пока на шестеренке распределительного вала не появится буква F. Необходимо наблюдать за клапаном первого цилиндра. Буква появится практически сразу, когда клапан начнет движение. В этом случае за один полный оборот колеса автомобиля распредвал тоже делает один оборот.

Затем замеряют зазоры для первого цилиндра. Ослабляют контргайку, а болт зажимают плоскогубцами. Для замера зазоров предназначены специальные щупы. После выставления необходимого расстояния закручивают на авто «Рено Логан» болты регулировки клапанов. Далее рекомендуется снова проверить параметр при помощи щупа. Последний в зазоре должен двигаться только при приложении определенного усилия к нему. Та же самая операция проделывается для третьего цилиндра. Если прокрутить коленвал еще на пол-оборота, тогда можно настроить зазоры на четвертом цилиндре. Затем — на втором. Далее вал нужно провернуть уже на целый оборот и проверить снова каждый зазор. Если все в порядке, двигатель можно собирать.

Не стоит нарушать такой порядок регулировки клапанов на «Рено Логане». При обслуживании автомобиля действовать всегда нужно по инструкции производителя.

«Рено Логан» и ГБО

Что касается автомобилей, двигатели которых работают на газу, то здесь мнения автовладельцев и производителей газобаллонного оборудования расходятся. Производители современного оборудования класса «Евро-4» утверждают, что с этими установками автомобилю «Рено Логан» регулировка клапанов под газ не нужна, так как форсунки точные и современные. Вся работа системы управляется электроникой. Автовладельцы утверждают, что регулировать зазоры нужно, и делать эту операцию следует чаще. Так, многие выполняют настройку через каждые 20-30 тысяч километров. Что касается зазоров, то для впускных считается нормой 0,15 мм. Для выпускных — 0,30 мм. Напомним, что данные параметры подходят для пропан-бутана.

Полезные советы

Чтобы легко и просто выставить поршень первого цилиндра в ВМТ, вначале на глаз выставляют распредвал. Затем его проворачивают таким образом, чтобы две пятки коромысел, на которых выполняется регулировка клапанов, смогла упереться в затылочную часть на кулачках вала.

Процесс регулировки можно значительно упростить. После того как будет снята крышка, со стороны маховика в конце распределительного вала вы обнаружите метку в квадратной части. Пятно, сделанное эмалью, будет смотреть вверх, если поршень в первом цилиндре установлен в верхней мертвой точке. Для перемещения вала автовладельцы советуют включать не четвертую, а пятую передачу. После того как регулировка клапанов для первого цилиндра будет окончена, переходят к выпускному клапану четвертого цилиндра. Вывешенное колесо вращают дальше и регулируют зазор. Как далее производится регулировка клапанов? «Рено Логан» настраивается во втором цилиндре. Процедура аналогична операциям на первом. По какой схеме производится регулировка клапанов? «Рено Логан» настраивается по следующему алгоритму – 1-4-2-3. Каждая цифра – это порядковый номер цилиндра.

Заключение

Вот так выполняется регулировка клапанов. «Рено Логан» (1.6, 8 клапанов) можно обслужить своими руками. На самом деле эта операция действительно несложная, и выполнить ее сможет автолюбитель любого уровня – и начинающий, и опытный. Также самостоятельная регулировка – это хороший способ экономии. Ведь на СТО за эту услугу берут немалую сумму.

Как проверить и отрегулировать клапана двигателя Renault Sandero

Регулировка тепловых зазоров в приводе клапанов требуется для двигателей K7J и K7M.

Для двигателя К4М регулировка зазоров клапанов не требуется, данный двигатель оснащен гидрокомпенсаторами зазоров клапанов

Гидрокомпенсаторы обеспечивают беззазорный контакт кулачка распределительного вала с клапаном.

Для компенсации теплового расширения клапана относительно рычага клапана в двигателях К7Ж и К7М зазор между торцом торца клапана и рычагом установлен конструктивно.

При увеличенном зазоре клапан не откроется полностью, при уменьшенном зазоре не закроется полностью.

Проверяем и регулируем зазоры при появлении характерного стука клапанов.

Сильный стук в верхней части ГБЦ. Обязательно отрегулируйте зазоры после ремонта ГБЦ.

Зазоры следует измерять на холодном двигателе при температуре около 20°С.

Зазор должен составлять 0,10-0,15 мм для впускных клапанов. Для выпускных клапанов зазор должен быть 0,25-0,30 мм.

Впускные клапаны расположены ближе к лобовому стеклу относительно кузова автомобиля.

Ряд выпускных клапанов ближе к радиатору системы охлаждения двигателя.

Для измерения зазоров клапанов снимите крышку головки блока цилиндров.

Выкручиваем свечи зажигания, чтобы легче было прокручивать коленвал.

Снимите верхнюю крышку привода ГРМ и установите ВМТ первого цилиндра в конце такта сжатия (см. статью о замене ремня ГРМ).

Учитываем, что первый цилиндр расположен рядом с маховиком.

Порядок цилиндров 1-3-4-2.

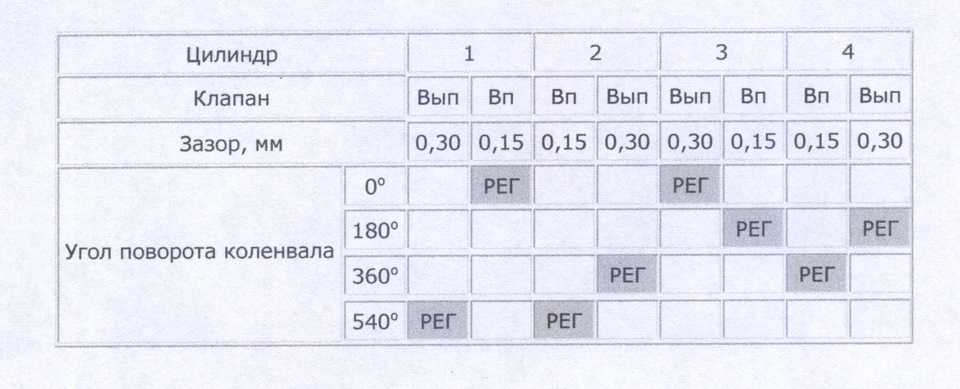

Зазоры на этом двигателе регулируются попарно, если выставить ВМТ первого цилиндра, то регулируем зазоры на впускных и выпускных клапанах первого цилиндра.

Затем поворачиваем коленчатый вал по часовой стрелке на 180˚ и регулируем зазоры в третьем цилиндре и т. д.

При достаточной точности для регулировки зазоров клапанов распределительный вал можно установить в нужное положение путем визуального осмотра.

Распределительный вал необходимо повернуть так, чтобы пятки коромыслов привода обоих клапанов регулируемого цилиндра упирались в заднюю часть кулачков распределительного вала, а коромысла можно было перемещать » покачиваться» в промежутке.

Плоскими щупами проверяем зазор между торцами штока клапана и регулировочным винтом.
