Виды зажигалок для газовых плит: выбор подходящего варианта. Пьезо зажигание газовой плиты
Почему не работает электроподжиг на газовой плите
На многих моделях газовых плит конструкторы устанавливают автоматический поджиг, который включается с подачей газа или от отдельной кнопки. Эта функция очень удобна: не нужно контактировать с открытым огнем для того, чтобы зажечь конфорку. Если вы вдруг обнаружили, что автоподжиг на газовой плите не работает, не спешите звонить в сервис: ремонт этой неисправности вполне можно провести своими руками.
Признаки неисправности
Специалисты по газовым плитам на основе собранной статистики составили примерный реестр часто встречающихся отказов.
- При нажатии на ручку управления горелкой или специальную отдельную кнопку электроподжига не происходит.
- Автоматика изделия в газовой плите работает постоянно, слышны щелчки, но нет искры — газ не зажигается.
- После отпускания кнопки или ручки система не отключается.
- Устройство постоянно продолжает срабатывать, даже тогда, когда кнопка не нажата.
- Выбивает автомат защиты в квартирном щитке при запуске.
- Замкнута схема пьезорозжига или электроподжига плиты.
Как это работает
Электрический поджиг может использоваться только на газовых плитах. Его основная функция — поджигать голубое топливо в момент его выхода из рассекателя конфорки, установленной на газовой плите. Он бывает автоматического и механического типа. При первом варианте специальные пьезоэлементы поджигают газовоздушную смесь при повороте переключателя на панели управления, а во втором случае пользователь должен нажимать специальную кнопку. От искры газ воспламеняется и можно начинать приготовление пищи. Устройство автоматического поджигания газа — это самое капризное и ненадежное устройство из всего арсенала, которым оснащается современная газовая плита.
Очень важно! Никогда не пытайтесь включать систему, если сняты конфорки — пробой на корпус гарантирован.
В совокупности вся работа этой системы выглядит так:
- пользователь нажимает кнопку, тем самым он подает напряжение на конденсатор, который начинает заряжаться;
- уровень на тиристоре постепенно растет, когда он достигает установленного порога, то конденсатор разряжается;
- на выходе всей системы возникает напряжение, которое приводит в действие специальное устройство — разрядник;
- искра поджигает газ.
Вся система работает гораздо быстрее, чем мы о ней рассказываем. Искра подается на ту конфорку, которая в данный момент включена (в старых моделях она подавалась на все устройства, но зажигалось то, куда был открыт доступ газа). Кнопки пуска расположены под регуляторами. Электроподжиг запитывается от сети с переменным током в 220 вольт и уязвим для перепадов напряжения, которые происходят весьма часто. После скачка напряжения он может постоянно щелкать, что сообщает о его поломке.
Система будет работать только в том случае, если подключена вилка отдельного кабеля к домашней электрической сети, о чем многие пользователи забывают и звонят в сервис с претензиями.
Причины поломки
Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.
- На электродах нет искры.
- На внутреннюю часть системы или поверхность свечи попала влага или жир.
- Появилась трещина или лопнула изоляция свечи из керамики.
- Перегорел трансформатор — блок генерации искры.
- Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).
Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.
Если не зажигается только одна конфорка, то причина может быть в повреждении высоковольтного провода к запальному электроду, самом устройстве поджига или неисправности канала всего блока.
Делаем ремонт
Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — можно приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично для всех моделей. Знаменитый итальянский бренд Аристон или белорусская плита Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига практически идентичны за исключением чисто индивидуальных нюансов.
Перед началом работ освежите свои знания посредством прочтения инструкции по эксплуатации изделия. Знание принципа работы и устройства газовой плиты необходимо для ее успешного ремонта.
- Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек или специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо произвести чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия или туда попала влага. Надо сделать профилактику, продуть все отверстия, вынуть корпус конфорки и осмотреть его.
- Все электроды и включатели соединяются параллельно. Каждый электрод запитан от единого блока розжига, но их включение происходит от разных кнопок. Чтобы убедиться, что не работает только данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает исправно.
- Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли залипнуть от попадания жира или в результате окисления образовался нагар. Перед ремонтом не забывайте отключать плиту от сети, затем аккуратно произведите демонтаж, зачистите контакты или просушите их при помощи фена для сушки волос. Выполнение требований безопасности защитит вас от получения травм.
Большинство поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны для пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, поэтому даже профилактические работы выполнять надо осторожно.
Иногда поломка кнопки розжига приводит к тому, что ремонт не поможет — необходима полная замена. В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант.
tehnika.expert
Ремонт электроподжига (электророзжига) газовой плиты 506-81-52
Как работает электророзжиг газовой плиты. Включение осуществляется воздействием на кнопку электроподжига (ручку плиты). Из-за замыкания цепи, блок розжига в высоковольтных обмотках катушек индуцируются импульсы высокого напряжения, подавая их к свече розжига по изолированным проводам, происходи разряд.
Газовая горелка зажигается от электрического искрообразования, исходящего от белой керамической свечи электроподжига, которая встроена в каждую конфорку. Искра подается сразу на все конфорки, но зажигается та, на которой присутствует газ. В новых моделях плит, кнопки расположены под ручкой.
Современная схема электроподжига работает в том случае, если вилка кабеля плиты включена в розетку. Питается электроподжиг от напряжения сети переменного тока 220В, и «не любит» понижения. После короткого замыкания или понижения тока в сети электроподжиг может самопроизвольно постоянно щелкать, что является поломкой.
Признаки неисправного электроподжига плиты
- Не работает электроподжиг при нажатии на ручку;
- Электроподжиг щелкает не переставая;
- Продолжает работать после отпускания ручки;
- Искрит постоянно даже при выключенной горелке;
- Плохо или вовсе не зажигается конфорка газовой плиты;
- Выбивает автомат в щитке.
| ДИАГНОСТИКА Электророзжиг плиты диагностируем по телефону, поэтому стоимость этой услуги для Вас равна 0 РУБЛЕЙ
|
| ВЫЗОВ Мы возьмем за вызов деньги в размере 500 рублей в случае отказа от ремонта, а так эта услуга стоит 0 РУБЛЕЙ
|
| РЕМОНТ Стоимость выполненной ремонтной работы без стоимости требуемых запчастей в нашей компании варьируется от 900 РУБЛЕЙ
|
| ГАРАНТИЯ Наши сотрудники перед уходом выпишут гарантию от нашей фирмы на проделанную работу сроком до 12 МЕСЯЦЕВ
|
Почему не работает электроподжиг в газовой плите
Есть две наиболее распространенные проблемы с искровым зажиганием: на электродах нет искры или искрит без остановки. Выход из строя электроподжига может спровоцировать наличие жира на кнопках. Неисправность устраняется чисткой и сушкой компонентов плиты, гирлянды кнопок.
 |

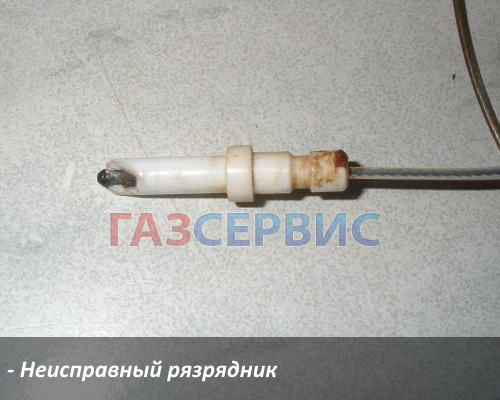

| 1. Треснула или лопнула керамическая изоляция свечи розжига. Причина плохого включения электроподжига является загрязнение свечи розжига продуктами питания, нарушение её герметичности или окисление стального стержня. Если из-за неаккуратного обращения на свече розжига появилась трещина и искра стала бить в сторону - свечу розжига меняют. Пример работы: Как самостоятельно поменять свечу розжига → |
 |

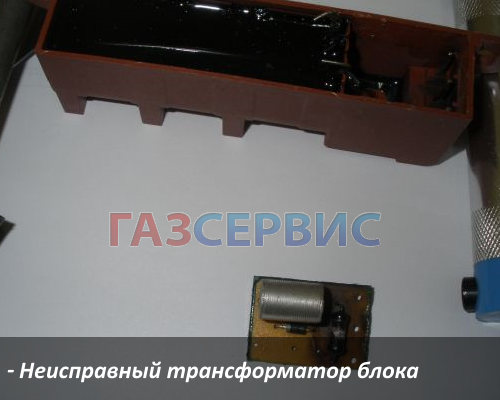

| 2. Сгорел блок генерации искры (трансформатор розжига). Нажимаете на кнопку, а искры нет? – Вышел из строя блок розжига плиты. Отремонтировать его можно, но нецелесообразно. Проще купить новый блок и поменять. Пример работы: Как самостоятельно поменять блок розжига → |
 |

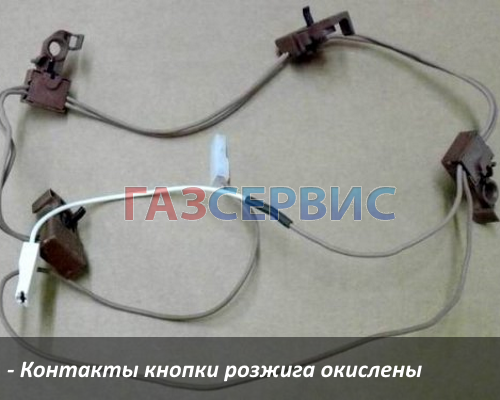

| 3. Окислились контакты кнопки включения. При мытье варочной панели или газовой плиты как бы мы не хотели но вода проникает в контакты кнопки включения. Из-за влажности и тепла контакты со временем окисляются, становятся грубыми и ломаются, или наоборот слипаются и клинят. Обычная профилактика, чистка и сушка поможет восстановить работоспособность поджига. |
Как самостоятельно починить электроподжиг
Устранение неисправности газовой плиты следует начинать с поиска причин. Приступать к ремонту без теоретических знаний не стоит, лучше доверьте мастерам компании «ГазСервис».
1. Зажгите неисправную горелку вручную при помощи спичек. Огонь должен быть стабильно голубым, равномерно распределяться по всей окружности. Желтое или вялое пламя признак неправильного горения газа.
Газ горит на один бок горелки — указывает на неровную конструкцию или деформацию рассекателя. Нарушение пропорций горючей смеси одна из причин. В данном случае горелка от искры не загорится. Чистка форсунки и переустановка рассекателя могут исправить поломку.
2. Электроды и включатели соединены параллельно. Все искровые электроды питаются от блока розжига, но включение блока осуществляется разными кнопками. Если от нажатия ручки горелка не зажигается и поджиг не искрит, а газовый кран открыт: попробуйте зажечь нажатием следующей ручки, не отпуская первую. Таким образом, подтверждаем поломку включателя электроподжига.
3. Розжиг трещит непрерывно, связано со смыкание контактов одного из включателей. Вода, жир, окисление и изгиб контактов причины данной поломки. Чистка, сушка, профилактические работы способны устранить неисправность и вернуть работу в нужное русло. При чистке переключателей, не стоит забывать, что они работают под напряжением 220 вольт. Соблюдайте технику безопасности, если собрались ремонтировать варочную панель.
Ремонт электроподжига плиты в компании «Газсервис»
Большинство поломок, вызывающие дефект в работе электроподжига неопасны пользователю. Однако, постоянный треск может свести с ума. Если вас постигла данная неприятность, при необходимости вы должны устранить её силами профессиональных мастеров. Газовая плита являются потенциально опасным изделием из-за возможности утечки газа, не пытайтесь самостоятельно разбирать, ремонтировать электророзжиг плиты. Звоните нам и заказывайте мастера на дом. Заявки принимаем через форму обратной связи.
Развиваем тему:
gazser.ru
Ремонт газовых плит с электроподжигом: разбираемся в чем проблема
Дешевые печатные платы, составляющие электронную начинку бытового оборудования, стоят 10$ рублей. Потребитель избегает ремонта бюджетных газовых плит с электроподжигом своими руками. Цена, превосходящая 30$, невольно провоцирует возникновение мысли сэкономить. Посещаешь форум радиолюбителей: видишь… Готовые электрические схемы устройств поджига. Мотайте повышающие трансформаторы, ищите конденсаторы, паяйте, курочьте технику на свой страх и риск.
Принцип действия электроподжига
В противовес большинству бытовых приборов ремонт газовых плит с электроподжигом заставляет осваивать технику замены резисторов. Частый, постоянный процесс. Новички, оспаривающие целесообразность мероприятия, вызывают всеобщее негодование форумчан. Называют дилетанта обидными словосочетаниями, снисходительно поясняют, внутри высоковольтного блока:
- Высоковольтный трансформатор.
- Конденсатор.
- Диод.
- Резистор.
Схема электрики залита компаундом специально, лопух внутрь не залезет. Расковыряете, спасая кровные 30$. Самоучка игнорирует мысли производителя по поводу защиты изделий против несанкционированного доступа.
Блок электроподжига газовой плиты опционально содержит управляющие элементы — тиристоры, симисторы. Долго объяснять точный принцип действия составных частей электроподжига. Стоит отметить: поведение полупроводниковых изделий напоминает ключ (кран — привычнее думать сантехникам). Полупроводниковые электронные элементы используют, чтобы посредством напряжения амплитудой 5-12 вольт управлять силовой линией.
Аналогия водного вентиля полная. Человек прикладывает символическое усилие, открывая кран, освобождает несусветную мощь насоса. Напряжение мизерное управляющего электрода достигает рабочей точки, тиристор открывается, запуская схему электроподжига. Имеется два положения: открыто, закрыто. Цифровая микроэлектроника чистой воды. Любой процессор образован полупроводниковыми ключами — миниатюрными, неразличимыми человеческим глазом. ПК считают логическим эволюционным продолжением электронных схем.
Высоковольтный трансформатор повышает напряжение (единицы киловольта) выходной обмотки, прорезь разрядников конфорок освещает электрическая дуга. Газ подается одноименной ручкой, запуская схему электроподжига. Встречаются иные модели приборов. Благодаря искре, газ загорается:
- нажимая кнопку, повар заряжает выпрямленным напряжением конденсатор;
- емкость начинает накапливать электроны;
- уровень напряжения управляющего тиристора растет, когда достигает порогового значения, конденсатор разряжается, прогревая первичную обмотку трансформатора;
- выход схемы электроподжига формирует напряжение, вызывающее срабатывание разрядника;
- искра поджигает газ.
Принцип работы электроподжига основывается на зарядке конденсатора через выпрямляющий диод до некоего уровня. Конкретные реализации схемы различаются. Постыдитесь штудировать учебник электротехник: отремонтировать электроподжиг газовой плиты своими руками проще пареной репы. Знайте пару правил, умейте паять.
Проклятый резистор
Упомянутый резистор схемы электроподжига чаще номиналом 3,9 кОм. Мощность рассеивания составляет 0,5, реже 1 Вт. Размер емкости давно (согласно мнению форумчан) известен — парой долей выше 2 микрофарад (цифры идут скачками согласно рядам, приведенным ГОСТ, найти ровно 2 мкф не удастся, иначе как из ряда Е24) рабочим напряжением 250 вольт. Радиолюбитель сложностей не заметит. Были времена, — ТВС вручную перематывали!
Среднестатистический человек хочет знать последовательность действий. Во-первых, необходимо отключить электроподжиг газовой плиты от источника напряжения. Вторым шагом извлекаются электронный, высоковольтный блоки. Конструкция идет раздельными печатными платами, единой подложкой. Встречаются иные варианты.
Осмотр начинайте, оценивая качество дорожек, паяных соединений. Слой проводника, выглядящий серебристой полоской, покрывается слоем лака. Сделано для защиты схемы электроподжига от воздействия внешних факторов, прежде всего, влаги. Лак надежно укрывает проводящий слой. Имеется дома лак ногтевой? Подойдет стопроцентно.
Нагар зачищается нулевой шкуркой, обезжиривается спиртом, покрывается лаком сверху. Отслоенные, порванные дорожки схемы электроподжига восстанавливаются.
Пример. Порван проводящий слой. Оба края чуть зачищаются наждаком, лудятся, соединяются припоем. Поверх остывшего припоя наносится лак, спирт применяется по необходимости. Для протирания печатной платы, естественно.
Сгоревший резистор черный. Номинал указан выше. Не возбраняется поставить элемент помощнее. Очевидцев дружно утверждают: дальнейший процесс эксплуатации идет превосходно. Дадим схеме плиты резистор номиналом 9 кОм. Мощность рассеивания лучше взять равной большей, нежели аналогичный параметр исходного элемента. 1 Вт подойдет.
Поломка конденсатора видна издалека. Некоторые (электролитические) распухают, вздувшийся бочонок невозможно пропустить внимательному мастеру. Касательно номиналов рекомендуется спросить форумчан. Современная маркировка резисторов разноцветными кольцами посложнее бытовавшей буквенно-цифровой надписи. Допуск выражали процентами.
Ремонт электроподжига газовой плиты может оказаться делом несложным. Если выгорели обмотки трансформатора, придется купить новый. Хотите проверить локализацию неисправности? У каждого вывода находим пару, которая звонится. Сопротивление (пользуйтесь мультиметром) составляет сотни Ом. Нашлись висящие в воздухе «ноги»: скорее неполадка монтажа трансформатора. Перемотать занятие непростое. Просторы сети снабдят ценной информацией. Используется сердечник вида буквы Ш. Первичных витков десяток, вторичной обмоткой придется заняться всерьез.
Помимо электроники
Осмотрев печатные платы газовой плиты, пристальное внимание уделите состоянию кнопки. Элемент панели управления, запускающий процесс ионизации искрового промежутка. Контакты кнопки электроподжига питаются напряжением централизованной сети 230 В. Латунные контакты при коротком замыкании цепи легко плавятся сварочной дугой. Рекомендуется зачистить площадки, работоспособность выключателя проверить мультиметром (прозвон).
Подойдет изделие, способное выдержать рабочее напряжение. Электроподжиг работать хуже не станет. Временами монтаж сопровождается трудностями технического характера. Кнопка не подходит установочным размерам корпуса. Доработайте надфилем.
Главное правильно распаять кроссировку, нужные запасные части часто продаются отдельно.
Каждая конфорка оснащена свечой, устройством контроля горения (термопарой). Электроподжиг газовой плиты схемно мало отличается от обыкновенного автомобиля. Хотите проверить, исправность свечи электроподжига газовой плиты? Отключите газ. Снимите отражатели, рассекатели каждой конфорки (круглые штуковины, формирующие языки огня), посмотрите… При нажатии зажигания изделия дают добрую искру. Сломалась 1 свечка? Причина поломки электроподжига газовой плиты найдена.
Схема контроля горения составлена термопарой (датчиком температуры произвольного типа). Случается, электроподжиг работает 100%, газ гореть отказывается. Дело скорее именно в этом узле. Команда тракт подачи голубого топлива перекрывает. Исправно бьющая искра газовой плиты бессильна поджечь воздух, лишенный горючей смеси.
Блок электроподжига снабжен 4 или 6 выходами, литературой замалчивается причина необходимости указанного количества контактов. Полагаем, 1 пара задействована духовкой, грилем. Современные тенденции обязывают производителя выпускать модели а-ля Два в одном. Газовая плита с электроподжигом духовки удобна: найдете модели, где возможность не реализована, и те — где доработать схему медной жилой придется. Понадобится помощь мужа.
Собственные схемы
Электрические схемы поджига газовой плиты постыдимся назвать сложными. Радиолюбители делают проще. Вытравливают плату гетинакса, впаивают нужные элементы. Исходный состав электроподжига газовой плиты предоставляет готовыми трансформатор, кнопку, обсужденную выше.
Опытный инженер обычно может улучшить данное заводом-изготовителем. Интернет приводит любопытную схему электроподжига газовой плиты, образованную симистором, поражающую простой.
Итог
Газовая плита Занусси с электроподжигом заставит забыть внешний вид спичечной коробки. Так заявляют официальные представители компании. Сегменте бизнес-класса представляет изделия Gorenje (Словения). Несмотря на обилие брендов, почти полный перечень принадлежат концерну Electrolux (штаб-квартира в Стокгольме). К категории относится упомянутый Занусси.Лицезря опыт Ауди, Фольксваген касательно DSG, S-Tronic, невольно задаешься вопросом, насколько системы электроподжига газовых плит различаются в представленном кажущемся разнообразии. Вторая мысль, закрадывающаяся в голову — здесь тоже будет деление на модели класса премиум и бюджетные марки по наименованиям брендов.
При покупке уточняйте наличие опции электроподжига духовки. Не везде функция реализована. Иногда что-то, быть может, придется доработать. Средняя цена газовых плит колеблется в области 400$, из этого ряда выбивается Bosch, Ariston и Gorenje. Чем так привлекают покупателя.
Среди бюджетных моделей встретим Hansa, Nord и упомянутые выше Занусси. 240$, и оснастите кухню настоящей газовой плитой с электроподжигом. Совсем не дорого!
vashtehnik.ru
Зажигалка для газовой плиты: электрическая или пьезозажигалка?
Содержание
- Виды и особенности зажигалок
- Стоимость
Несмотря на обилие бытовой техники, основным элементом кухонного помещения считается плита. В последнее время появляется все больше разнообразных моделей, оснащенных всевозможными полезными и удобными функциями, заметно облегчающими готовку. И все же, наиболее популярными остаются газовые плиты. Это обусловлено простотой их использования: здесь не требуется приобретать специальную посуду, для готовки подойдут кастрюли и сковородки из любых материалов. Газовые конфорки обладают высокой устойчивостью перед любыми температурными перепадами, они быстро нагреваются и остывают. Для розжига обычно используются спички, но более удобным приспособлением считается зажигалка для газовой плиты.
Виды и особенности зажигалок
Зажигалка намного практичнее, так как она не оставляет черных следов на корпусе посуды и, в отличие от спичек, не закончится внезапно. Также это устройство безопасно в противопожарном плане. Классическая форма зажигалки для плиты имеет обычно длинный носик, удобный для держания в руке корпус и кнопку, при нажатии на которую возникает искра.
Благодаря длинному носику конфорку легко зажечь со стоящей сверху посудой и не травмировать пальцы.
Газовые зажигалки
Такие изделия имеют внутри своего корпуса газовый баллончик. Их можно применять не только для разжигания огня в конфорке, но и для камина или даже костра, а при необходимости легко заправить самостоятельно, купив специальную емкость с газом.
Электрические зажигалки
Для работы такой зажигалки необходимо подключение к электросети с напряжением 220В, а искра возникает при нажатии на кнопку. Такой тип зажигалок имеет свои плюсы, например, довольно продолжительный срок службы и простоту использования. Но и минусы все-таки присутствуют: невозможность функционирования без электричества, наличие шнура. Также электрическая зажигалка несет риск возникновения опасной ситуации поражения током, если провод случайно попадет под пламя.
Пьезозажигалки
Это удобное устройство для разжигания газовых плит, которое не требует наличия шнура и электропитания, не использует кремний, батарейки или другое приспособление для подзарядки. Принцип их действия осуществляется за счет сжатия пьезокристалла, который создает ток. При этом возникает несильный разряд и в отличие от электрических зажигалок, к использованию таких устройств нужно привыкнуть.
Чтобы разжечь конфорку с первого раза, необходимо поднести к ней носик пьезозажигалки на расстояние пламени. Включенный газ при взаимодействии с воздухом позволит образовавшейся искре с легкостью разжечь огонь.
Из плюсов пьезозажигалок для газовых плит можно выделить их удобный корпус, безопасность в работе, отсутствие ограничений температурного режима во время использования, а также функционирование без электропровода. Пьезозажигалка имеет и минус: это невозможность ремонта, если пьезоэлемент выйдет из строя или выработает свой ресурс. В этом случае придется приобретать новое изделие.
Электронные зажигалки
Принцип работы электронной зажигалки заключается в наличии батареек. Она удобна в использовании, так как не нуждается в проводе, который заметно ограничивает зону действия. Батарейки можно приобрести практически в любом магазине. Из минусов можно выделить лишь необходимость в частой их замене.
При нажатии на кнопку зажигалки, возникают искры небольшого размера, которые позволяют разжигать огонь в конфорке. Такие модели безопасны и удобны в эксплуатации. Но электронная зажигалка не терпит попадания на рассекатель устройства влаги, жира или грязи – это может привести ее в негодность.
Стоимость
Некоторые современные модели газовых плит имеют функцию встроенного поджига конфорок. Это очень удобно, так как не нужно использовать дополнительные устройства, а также спички. Но если в доме периодически отключают электричество, все-таки стоит задуматься о приобретении зажигалки для газовой плиты.
Подходящее изделие достаточно просто купить, так как оно не требует больших финансовых затрат. Цены зависят от фирм-производителей и конкретных моделей. Самые простые устройства стоят примерно от восьмидесяти рублей, а более дорогие и продвинутые (пьезокерамические) – в пределах двухсот. Электрические модели, имеющие в комплекте провод, могут превышать стоимость в двести тридцать рублей, работающие от батареек – от ста двадцати до ста девяноста. Газовые модели считаются самыми дорогими, их цена варьируется в пределах четырехсот рублей.
Зажигалка является удобным и практичным устройством для розжига огня в конфорках. Неважно, какой модели отдается предпочтение, электрозажигалке для газовой плиты, пьезо или другой, каждая из них имеет свои преимущества и, без сомнения, станет полезной деталью на кухне.
kuhniclub.ru
Газовая, электрическая, электронная пьезозажигалка для газовой плиты. Устройство и особенности эксплуатации
Использование спичек на кухне не самый хороший вариант в плане комфорта, безопасности и экономии средств. Более простое решение – пьезозажигалка для газовой плиты.
Большинство современных портативных изделий для извлечения пламени снабжены удобными рукоятками и носиками. Поэтому зажигать конфорку при наличии на плите посуды или духовой шкаф при помощи таких приспособлений крайне удобно.
Пьезозажигалка
Это универсальное устройство, что функционирует без кремня, необходимости дополнительной заправки или подзарядки, доступа к электросети. Пьезозажигалка для газовой плиты оснащена износоустойчивыми кристаллами, срок службы которых измеряется десятилетиями. Приспособления данного характера безопасны при эксплуатации на кухне, обладают эргономичной формой корпуса, просты и мобильны.
Ремонт пьезозажигалки требуется лишь при исчерпании ресурса основного элемента, который отвечает за выработку искры. В случае возникновения неисправностей не стоит пытаться самостоятельно восстановить работоспособность. Как и любой бытовой прибор, пьезозажигалка для газовой плиты должна восстанавливаться специалистом. Такой подход к решению проблемы не только сэкономит силы и время, но также средства.
Устройство пьезозажигалки
Чтобы зажечь газ, достаточно поднести специальный носик с контактами к конфорке и нажать кнопку. Но что находится внутри пьезозажигалки и на основе какого принципа она действует?
Внутри корпуса изделий для разжигания огня на газовой плите расположены провода и пьезоэлемент. Последний передает и увеличивает давление с кнопки устройства. Чем больше силы прилагается при нажатии, тем выше поляризация проводки внутри корпуса.
Конструкция центрального элемента достаточно проста. Состоит он из двух металлических параллельно соединенных цилиндров. Один из них выступает положительно заряженным электродом, окончание которого выводится к разряднику в виде провода. Оставшийся цилиндр заряжен отрицательно и вступает в контакт при давлении на кнопку. При активизации контактов пьезозажигалка для газовой плиты выдает разряд, который и воспламеняет газ при повороте конфорки.
Газовые зажигалки
В основе устройств данного типа лежит газовый баллончик и механизм для высечения искры. В отличие от пьезозажигалок, газовые нуждаются в периодической заправке, а также замене кремниевого элемента при его истирании.
Основной недостаток газовых приспособлений – взрывоопасность. Чтобы избежать воспламенения после очередной заправки газовой зажигалки, рекомендуется сделать перерыв в несколько минут перед использованием. Также не стоит оставлять подобные устройства в непосредственной близости к горячим предметам и открытому огню.
В целом же подобные мелочи для дома способны служить десятилетиями. При регулярном обслуживании и соблюдении требований эксплуатации такие портативные устройства чрезвычайно удобны и надежны.
Электрические зажигалки
Такие зажигалки питаются от стандартной электросети. Функционирование основывается на последовательном замыкании и размыкании цепи под воздействием на стержень электромагнитного поля. Активизация специальной кнопки приводит к возникновению мощного кратковременного разряда. Образование искры позволяет зажечь пламя.
Как и пьезозажигалка для газовой плиты, электрическое устройство отличается простотой эксплуатации, долговечностью и возможностью моментального поджога пламени без необходимости применения спичек.
Среди недостатков электрозажигалок стоит отметить привязанность к источнику питания, отсутствие возможности для использования при отключении электричества. Помимо прочего, существует вероятность возникновения опасной ситуации в случае воздействия пламени на электрические контакты. Допущение подобной небрежности при эксплуатации может спровоцировать возникновение короткого замыкания.
Электронные зажигалки
Они функционируют от батареек, что делает подобные приспособления крайне безопасными в применении. Такие мелочи для дома отличаются конструкцией на основе импульсного преобразователя. При нажатии кнопки активизируется повышающий трансформатор, что вызывает появление множества сравнительно слабых искр, температуры которых оказывается вполне достаточно для розжига пламени.
Электронные приспособления для кухонной плиты удобны в повседневном использовании. Единственным недостатком здесь можно считать вероятность повреждения зажигающего элемента при контакте с влагой, жиром либо загрязнениями.
Большинство современных моделей газовых плит оснащены встроенными электронными элементами для высвобождения искр, что избавляет от необходимости применения зажигалок либо спичек.
fb.ru
Схема электроподжига / электророзжига плиты Статьи
Современные газовые плиты и варочные панели, снабжены автоматической системой включения конфорок. Одна из них называется электроподжиг. Данная система генерирует искру вместе выхода газа, зажигая горелку. Под ручками плиты располагаются маленькие микровключатели, от нажатия которых активируется система. Износ проводов, перегорание предохранителей, вода и многое другое может влияют на электроподжиг. Большинство плит работают по одной схеме, отремонтировать электроподжиг своими руками для опытного мастера не составит труда . Всё что нужно иметь инструмент, и знать по какой схеме работает электроподжиг плиты.
Что такое электроподжиг? Электроподжиг - автоматизированный механизм для генерации искры, устанавливается на газовом оборудовании различного назначения. По виду различают пьезоэлектрический (ударный механизм) и электроискровой (от сети 220 В).
Схема ударного пьезорозжига плиты.
Данная схема устанавливалась и эксплуатировалась на отечественных настольных плитах советских времен. На сегодняшний день практически не реализуется, можно встретить только в газовых проточных водонагревателях. Схема работы этого устройства базируется на кратковременном пьезоэффекте сгенерированного от нажатия на кнопку.

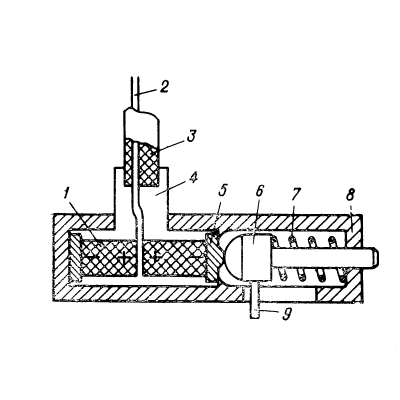

Рис. 1. Схема устройства пьезорозжига.
1- пьезоэлементы; 2 -высоковольтный провод; 3 - изолятор; 4 - трубка; 5 - головка пьезоэлемента; 6 -боек; 7 - пружина; 8 - корпус; 9 -шток взвода бойка.
Механизм, изображенный на рис.1 используется во всех газовых аппаратах бытового значения: котел, плита, колонка. Кнопка и само устройство жестко крепится к корпусу, так как для включения приходится прилагать усилия. С газовой горелкой устройство соединяется высоковольтным выводом 2 исходящих из изолированной обоймы 3. В корпус 5 механизма помещен боек 6 под натяжением пружины 7. При нажатии на кнопку или повороте ручки крана боек возводится и ударяет по торцу пьезоэлемента. Так генерируется искра напряжением от 10 до 15 кВ. Этого напряжения достаточно для воспламенения газа.
Схема современного электророзжига плиты.
Сегодня, данное устройство применяется на всех типах газовых плит повышенной комфортности, где есть автоматический розжиг горелок. Данный способ (электроискровое зажигание) осуществляется по различным электрическим схемам. На рисунке ниже приведена распространенная электрическая схема блока электроподжига плиты питающегося от 220В. В этом случае зажигание осуществляется нажатием кнопки электророзжига до открытия крана горелки.

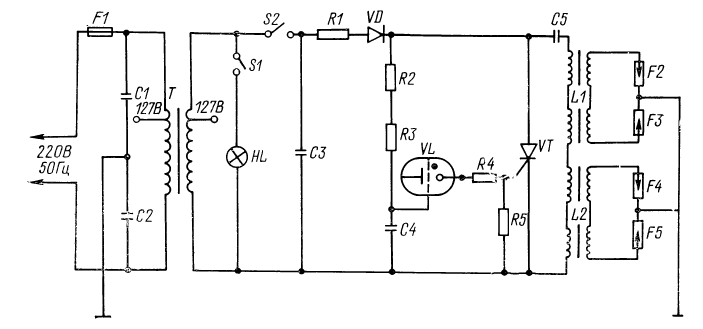

Рис. 2. Схема электроподжига газовой плиты Гефест.
Напряжение питания от сети переменного тока 220 В через предохранители F1 поступает на первичную обмотку трансформатора Т типа ТС-40-4. Со вторичной обмотки трансформатора напряжение питания (127 В) через выключатель S1 поступает к лампе электроосвещения духовки HL и через выключатель S2 на схему электророзжига. При включении выключателя S2 в первый (положительный) полупериод конденсатор С5 заряжается от вторичной обмотки трансформатора Т по цепи: переключатель R2 резистор R3 диод VD, первичные обмотки индукционных катушек L1 и L2 а также от конденсатора СЗ по той же цепи.
Во второй (отрицательный) полупериод диод VD заперт. Конденсатор С5 начинает разряжаться по цепи: резисторы R2 и R3 конденсатор С4 первичные обмотки индукционных катушек L1и L2. Когда конденсатор С4 зарядится до напряжения, достаточного для зажигания тиратрона VL, последний откроется и на тиристор VT поступит управляющий импульс тока. Тиристор VT откроется и конденсатор С4 быстро разрядится через тиристор VT и первичные обмотки индукционных катушек L1 и L2. В высоковольтных обмотках катушек индуцируются импульсы высокого напряжения и происходит разряд (искрообразование) во всех четырех разрядниках F2—F5 одновременно. Искра используется на той горелке, кран которой в этот момент открыт для доступа газа.
У нас можно отремонтировать любую газовую плиту с любой поломкой!
gazser.ru
Ремонт газовой плиты своими руками
Если однажды вы обнаружите, что ваша газовая плита прекратила гореть своими конфорками, то не спешите звонить в службу экстренной помощи. Зачастую эта проблема может быть решена своими силами, и более того, всего лишь в 5 минут. Одна банальная чистка соединений и контактов может вернуть к жизни вашу газовую плиту - ремонт газовой плиты своими руками возможен.
Предупреждение № 1:Любые ремонтные работы, которые связаны с подачей газа, должны осуществляться профессиональными техническими службами.
Прежде чем мы перейдем к делу, должен предупредить отважных и смелых мастеров не пренебрегать ни в коем случае правилами и нормами техники. Нижеследующие советы по чистке узлов газовой плиты, настройке и регулировке плиты не представляют большой опасности и не требуют отключения плиты. ОДНАКО, никто не застрахован от случайного поворота ручки-регулятора подачи газа, так что перекрыть газовый кран во время работы по чистке плиты все же необходимо. Кроме того, необходимо отключить плиту от электросети, если ваша плита имеет кабель электропитания.
Рассмотрим самые типичные поломки и варианты их починки.
Система поджига плиты
1. Проверьте, что все контрольные переключатели выключены, откройте двери, и дайте газу выветриться.
2. Держите горящую спичку около горелки плиты. Если горелка не горит в течение двух минут, приступите к шагу 3.
3. Поверните винт регулировки управления подачей газа (расположенный вблизи управления или термостата) в сторону увеличения и продолжайте поворачивать, пока не увидите голубое пламя.
Чистка каналов горелки
1. Проверьте, что все устройства контроля подачи газа выключены.
2. Снимите дно плиты (как правило, зафиксированное с помощью вкладок или крепления).
3. Снимите перегородку под плитой снизу.
4. Включите духовку и смотрите на горелки. Если пламя не является непрерывным по всей длине горелки, значит некоторые каналы горелки засорены. Выключите духовку и дайте горелкам остыть. Прочистите каждый канал в горелке с помощью швейной иглой.
Как должна выглядеть настроенная газовая плита? Пламя должно быть синего цвета, симметрично по форме, и размером около 2,5-5 см. Рваное пламя и шипение пламени указывают на то, что слишком много воздуха. Желто-оранжевое пламя указывает, что слишком мало воздуха. До корректировки пламени, убедитесь в том, что газовая плита выключена и остыла.
Регулировка пламени газовой плиты во время ремонта газовой плиты
1. Убедитесь, что все устройства управления подачей газа отключены. Откройте дверь и снимите снизу перегородку плиты (см. выше).
2. Включите плиту и проверьте пламя.
3. Найдите воздушную заслонку, которую будим регулировать. Она может находиться около горелки плиты, чуть выше предохранительного клапана, или размещаться вдоль трубы подачи газа.
4. Ослабьте установочный винт (винт без головки), который блокирует заслонку или пластину, и настройте открытие, чтобы увеличить или уменьшить объем смешивания воздуха с газом.
5. Включите духовку и снова проверьте настройки. Если необходимо, повторите процедуру.
6. После того, как пламя правильно скорректировано, выключите духовку и затяните установочный винт.
Проверить и заменить плиту с пьезо зажиганием
1. Отключите все устройства контроля
2. Откройте дверцу и снимите нижнюю перегородку плиты (см. выше).
3. Отвинтите воспламенитель от его крепления к кронштейну и проверьте его на трещины или другие дефекты. Замените его, если он поврежден.
4. Для замены неисправного воспламенителя, найдите модуль управления зажиганием, отвинтите крышку и отключите этот модуль. Установите все части на место и протестируйте.
Замена прокладок основания двери
1. Отвинтите дверные петли над ручками и снимите крышку.
2. Удалите внутренние кромки панели и винты по мере необходимости. Возможно, вам придется осторожно отогнуть петли и снять крышку.
3. Удалите винты удерживающие стекло блока панели.
4. Удалите стекло блока, отсоединив присоединенные прокладки.
5. Снимите прокладку между стеклом блока и внутренней частью дверцы панели.
6. Установите новые прокладки в обратном порядке (см. выше) или в соответствии с инструкциями изготовителя.
Ремонт газовой плиты своими руками, настройка и регулировка возможны, но еще раз повторимся: будьте предельно осторожны!
dom-servis.livejournal.com
