Простое ЗУ для планшетов и сотовых в автомобиль. Схема зарядного устройства для телефона от прикуривателя


Зарядное устройство для мобильного телефона

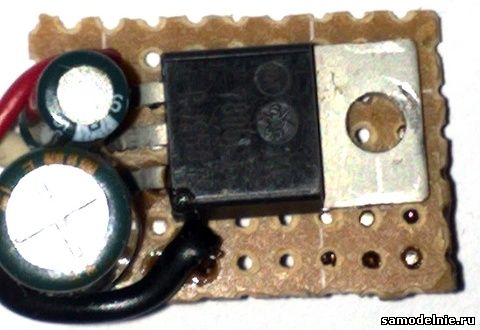

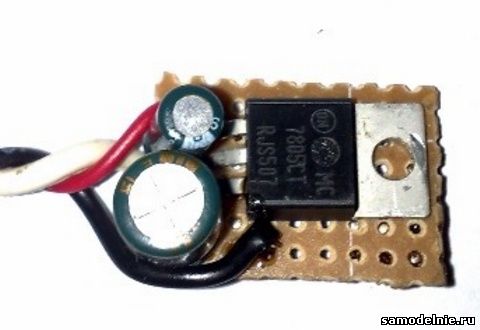

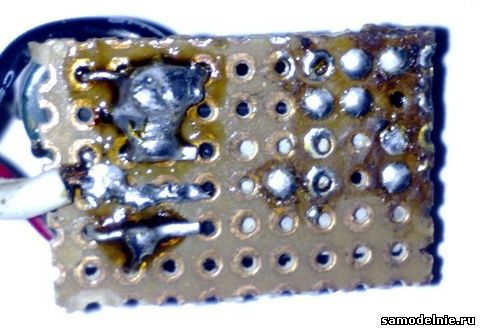

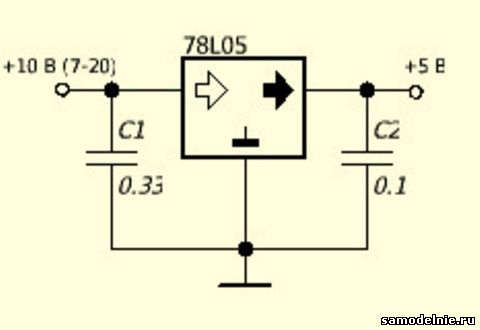

<p>Самая распространенная схема зарядных устройств для мобильного телефона от прикуривателя автомобиля изготавливаются на специализированной микросхеме SP34063 (или ее аналоге). Специализированная микросхема с минимумом навесных деталей позволяет изготовить малогабаритное зарядное устройство для мобильного телефона. Существуют схемы зарядных устройств на дискретных элементах, одно из которых оказалось у меня, якобы не работающее. Фотография печатной платы представлена на рисунке 1.</p> <p><img src="/800/600/http/radiolub.ru/uploads/2012pic/usb_avto_1.jpg" title="зарядное мобильного телефона" alt="зарядное мобильного телефона"/><style> .advv {float: left; border-left: 5px solid red;} </style> <div class="advv"> <script type="text/javascript"> google_ad_client = "ca-pub-1812626643144578"; google_ad_slot = "7007695083"; google_ad_width = 336; google_ad_height = 280; </script> <script type="text/javascript" src="//pagead2.googlesyndication.com/pagead/show_ads.js"> </script> </div></p> <p>По печатным проводникам и обозначениям элементов на плате мною была восстановлена схема зарядного устройства (см. Рис. 2).</p> <p><img src="/800/600/http/radiolub.ru/uploads/2012pic/usb_avto_ver1.jpg" title="зарядное мобильного телефона" alt="зарядное мобильного телефона"/></p> <p>По схемотехнике устройство представляет собой импульсный (релейный) стабилизатор напряжения. Проанализировав схему, я решил собрать макетную плату зарядного устройства из более доступных деталей российского производства. В результате был собран работающий макет, представленный на рисунке 3.</p> <p><img src="/800/600/http/radiolub.ru/uploads/2012pic/usb_avto_2.jpg" title="зарядное мобильного телефона" alt="зарядное мобильного телефона"/></p> <p>Схема такого устройства изображена на рисунке 4.</p> <p><img src="/800/600/http/radiolub.ru/uploads/2012pic/usb_avto_ver2.jpg" title="зарядное мобильного телефона" alt="зарядное мобильного телефона"/></p> <p>Детали.</p> <p>Транзисторы КТ626, КТ502Б, КТ3102Б, вместо диода с барьером Шотки типа 1N5819 был установлен диод КД212 (КД213). В качестве ВЧ дросселя L1 был применен кольцевой сердечник диаметром 10 мм, выпаянный из нерабочей материнской платы компьютера IBM PC. Катушка L1 на кольце намотана монтажным проводом МГТФ - до заполнения.</p><div id="content_rb_52177" class="content_rb" data-id="52177"></div> <p>Настройка.</p> <p>Резистором R3 устанавливается напряжение на выходе ±5 вольт. Резистор R5 устанавливает ток защиты устройства, который отключает нагрузку, срывая работу импульсного стабилизатора. Сопротивление R5 подбирают за счет параллельного соединения нескольких резисторов, или изготавливают из проволоки высокого сопротивления (нихром, манганин или др.).</p> <p>Для упрощения схемы резистор R5 и диод VD2 можно исключить.</p> <p><span class="mylink" data-url="http://radiolub.ru/page/zarjadnoe-ustrojstvo-dlja-mobilnogo-telefona">radiolub.ru</span></p><h2>Простое ЗУ для планшетов и сотовых в автомобиль — Поделки для авто</h2> <p>Для того, чтобы зарядить от 12-вольтной бортовой сети автомобиля любое портативное устройство, например, телефон или планшет, придется воспользоваться DC-DC преобразователем. Но покупать инвертор необязательно, когда можно самостоятельно собрать, например, совсем несложную конструкцию на основе микросхемы 34063api.</p><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="1910078085"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script> <p><img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/hhh-400x180.jpg" alt="Простое ЗУ для планшетов и сотовых в автомобиль схема" /></p> <p>Микросхема специально разработана для этой цели, и многие производители зарядных устройств используют ее как основной драйвер в автомобильных ЗУ. Именно эта микросхема стала базовой для большинства «зарядок», работающих от прикуривателя.</p> <p><img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1378-400x243.jpg" alt="Простое ЗУ для планшетов " /></p> <p>В микросхеме предусмотрен встроенный выходной каскад, отдающий в нагрузку ток до 3А. Благодаря этому ее можно считать универсальной – она способна зарядить практически любое мобильное устройство, в том числе устройства с емкими аккумуляторами, вроде планшетных компьютеров.</p><div id="content_rb_52177" class="content_rb" data-id="52178"></div> <p><img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1379-400x249.jpg" alt="DSCN1379" /> <img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1380-400x252.jpg" alt="ЗУ для сотовых в автомобиль" /></p> <p>Микросхема дает стабильное выходное напряжение в 5 Вольт. Оно оптимально для подзарядки аккумуляторов самых разных портативных устройств. Дроссель состоит из 20 витков намотанного на «гантельку» провода толщиной 0,6 мм. Перепады и броски бортового напряжения для микросхемы не страшны, так как диапазон входных напряжений от 7 до 40 Вольт.</p> <p><img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1381-400x304.jpg" alt="ЗУ для планшетов и сотовых" /> <img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1384-400x300.jpg" alt="DSCN1384" /></p> <p>Микросхема стабильно работает даже при резких перепадах температуры и смене погоды, не перегреваясь в процессе. Подключать 34063api можно по нескольким схемам. Здесь представлен самый надежный вариант, который к тому же прост и легок в воспроизведении.</p><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4547849716"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script> <p><img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1387-400x273.jpg" alt=" ЗУ для сотовых в авто" /> <img src="/800/600/http/xn----7sbgjfsnhxbk7a.xn--p1ai/wp-content/uploads/2015/08/DSCN1388-400x236.jpg" alt="DSCN1388" /></p> <p>Особенно ценным качеством этой микросхемы является то, что возможно одновременное подключение к выходу нескольких мобильных телефонов. При этом качество зарядки, даже если все модели разные, будет не хуже, чем через штатное устройство. Также можно исключить из схемы входные и выходные конденсаторы, которые нужны только чтобы фильтровать помехи.</p> <h5>Похожие статьи: </h5> <p><span class="mylink" data-url="http://xn----7sbgjfsnhxbk7a.xn--p1ai/prostoe-zu-dlya-planshetov-i-sotovyx-v-avtomobil"><div id="content_rb_52177" class="content_rb" data-id="52179"></div>xn----7sbgjfsnhxbk7a.xn--p1ai</span></p><h2>КАК ЗАРЯДИТЬ ТЕЛЕФОН ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА</h2> <p>   Пожалуй самый простой способ понизить 12 вольт от автомобиля - это использование стабилизаторов напряжения. Сегодня эти стабилизаторы стали достаточно компактными, из-за ничтожной цены доступны каждому. Если нет возможности купить, то их можно выпаять почти из любых цифровых устройств - цифровые автомагнитолы, ФМ модуляторы и т.п.</p> <p>   Как известно, мобильный телефон начинает зарядится от напряжения 4,6 вольт, но эффективное напряжение зарядки 5...5.6 вольт (именно столько обеспечивает USB порт компьютера. Почти все мобильные устройства, в том числе плееры, приемники и навигаторы заряжаются от такого напряжения, следовательно, девайс позволяет зарядить и вышеперечисленные устройства. Принципиальная схема устройства очень проста.</p> <p align="center"><img alt="КАК ЗАРЯДИТЬ ТЕЛЕФОН ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА - схема" src="/800/600/http/samodelnie.ru/_tbkp/78L05.jpg"/><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9040245608"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script></p> <p>   Конструкция очень простая и не нуждается в наладке. Для наилучшей фильтрации помех используются постоянные емкости, но их можно исключить из схемы, оставив только стабилизатор. Поскольку для зарядки мобильного телефона не нужен большой ток, стабилизатору теплоотвод не нужен, но для страховки можно использовать небольшую алюминиевую пластинку в качестве охлаждения. </p> <p align="center"><img alt="КАК ЗАРЯДИТЬ ТЕЛЕФОН ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА - плата" src="/800/600/http/samodelnie.ru/_tbkp/78L05-2-.jpg"/></p> <p>   Импортный стабилизатор 7805 встречается и в СМД корпусах, такие очень часто используют в цифровых устройствах предназначенных для использования в автомобильной технике. </p> <p align="center"><img alt="КАК ЗАРЯДИТЬ ТЕЛЕФОН ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА - детали" src="/800/600/http/samodelnie.ru/_tbkp/78L05-3-.jpg"/></p> <p>   Такой зарядник получается очень компактным и достаточно качественный. Заряжает телефон достаточно быстро, поскольку выходной ток значительно больше, чем в штатных сетевых зарядных устройствах. </p><div id="content_rb_52177" class="content_rb" data-id="52180"></div> <p align="center"><img alt="ЗАРЯДИТЬ ТЕЛЕФОН ОТ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА" src="/800/600/http/samodelnie.ru/_tbkp/78L05-1-.jpg"/></p> <p>   Весь монтаж устройства выполнен на компактной макетной плате, после сборки остается только приспособить зарядный штекер под ваш мобильный телефон. </p> Поделитесь полезными схемами <table border="0" cellpadding="2" cellspacing="1"><tbody><tr><td colspan="2">КОНТРОЛЛЕР ВЕНТИЛЯТОРА КОМПЬЮТЕРА <p><img alt="" src="/800/600/http/samodelnie.ru/f1/1-ventiljator_pk-5.jpg"/>   Простой модуль управления вентиляторами охлаждения компьютера в зависимости от температуры - схема на основе микросхемы LM317 и терморезистора.</p> </td></tr></tbody></table><table border="0" cellpadding="2" cellspacing="1"><tbody><tr><td colspan="2">СХЕМА БЕСПРОВОДНОГО ЗАРЯДНОГО УСТРОЙСТВА <p><img alt="" src="/800/600/http/samodelnie.ru/_tbkp/FOTO1/FOTO2/2u22u2.jpg"/>   Недавно был разработан способ для зарядки мобильного телефона без проводов! Представьте себе: вы держите сотовый телефон в руках и беседуйте с другом, и в этот момент ваш телефон заряжается, а что самое главное - от него не торчат провода зарядного устройства. Предлагаю два способа реализации этой идеи, вернее способ один - метод индукции тока без проводов, а вариантов конструкции такого беспроводного зарядного устройства целых два.  </p><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3738165074"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script> </td></tr></tbody></table><p><span class="mylink" data-url="http://samodelnie.ru/publ/samodelnye_zarjadnye_ustrojstva/kak_zarjadit_telefon_ot_avtomobilnogo_akkumuljatora/8-1-0-100">samodelnie.ru</span></p><table><hr> <ul class="relpost"> <li><a href="/prikurivatel/shema-zaryadnogo-ustrojstva-dlya-telefona-ot-prikurivatelya.html" title="Схема зарядного устройства для телефона от прикуривателя"><div class="relimg"><img src="/800/600/http/radiolub.ru/uploads/2012pic/usb_avto_1.jpg" /></div>Схема зарядного устройства для телефона от прикуривателя</a></li> <li><a href="/prikurivatel/gde-nahoditsya-predohranitel-prikurivatelya-reno-megan-2.html" title="Где находится предохранитель прикуривателя рено меган 2"><div id="content_rb_52177" class="content_rb" data-id="52181"></div><div class="relimg"><img src="/800/600/http/avtomechanic.ru/images/thumbnails/images/stories/renault_megane/elektrika/pred2-fill-375x315.jpg" /></div>Где находится предохранитель прикуривателя рено меган 2</a></li> <li><a href="/prikurivatel/gde-nahoditsya-predohranitel-prikurivatelya-reno-megan-2.html" title="Где находится предохранитель прикуривателя рено меган 2"><div class="relimg"><img src="/800/600/http/avtomechanic.ru/images/thumbnails/images/stories/renault_megane/elektrika/pred2-fill-375x315.jpg" /></div>Где находится предохранитель прикуривателя рено меган 2</a></li> <li><a href="/prikurivatel/chehol-na-rul-s-podogrevom-ot-prikurivatelya.html" title="Чехол на руль с подогревом от прикуривателя"><div class="relimg"><img src="/800/600/http/arbi-idirisov.ru/wp-content/uploads/2014/12/41cd76dae9f22dac301e66ee1dbb0c06.jpg" /></div>Чехол на руль с подогревом от прикуривателя</a><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="5656236696"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script></li> <li><a href="/prikurivatel/chehol-na-rul-s-podogrevom-ot-prikurivatelya.html" title="Чехол на руль с подогревом от прикуривателя"><div class="relimg"><img src="/800/600/http/arbi-idirisov.ru/wp-content/uploads/2014/12/41cd76dae9f22dac301e66ee1dbb0c06.jpg" /></div>Чехол на руль с подогревом от прикуривателя</a></li> <li><a href="/prikurivatel/derzhatel-dlya-telefona-v-prikurivatel-s-zaryadkoj.html" title="Держатель для телефона в прикуриватель с зарядкой"><div class="relimg"><img src="/800/600/http/aboutcars-ac.ru/wp-content/uploads/2016/02/derzhatel1-300x165.jpg" /></div>Держатель для телефона в прикуриватель с зарядкой</a></li> <li><a href="/prikurivatel/reno-daster-gde-nahoditsya-predohranitel-na-prikurivatel.html" title="Рено дастер где находится предохранитель на прикуриватель"><div class="relimg"><img src="/800/600/https/vseoduster.ru/wp-content/uploads/2018/06/Blok-v-salone-600x358.jpg" /></div>Рено дастер где находится предохранитель на прикуриватель</a><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <ins class="adsbygoogle" style="display:block;height:480px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4900640299" data-ad-format="link" data-full-width-responsive="true"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script></li> <li><a href="/prikurivatel/sel-akkumulyator-kak-zavesti-mashinu-cherez-prikurivatel.html" title="Сел аккумулятор как завести машину через прикуриватель"><div class="relimg"><img src="/800/600/https/proautoprom.ru/wp-content/uploads/2018/03/7-3.jpg" /></div>Сел аккумулятор как завести машину через прикуриватель</a></li> <li><a href="/prikurivatel/sel-akkumulyator-kak-zavesti-mashinu-cherez-prikurivatel.html" title="Сел аккумулятор как завести машину через прикуриватель"><div class="relimg"><img src="/800/600/https/proautoprom.ru/wp-content/uploads/2018/03/7-3.jpg" /></div>Сел аккумулятор как завести машину через прикуриватель</a></li> <li><a href="/prikurivatel/gde-nahoditsya-predohranitel-prikurivatelya-folksvagen-polo-sedan.html" title="Где находится предохранитель прикуривателя фольксваген поло седан"><div class="relimg"><img src="" /></div>Где находится предохранитель прикуривателя фольксваген поло седан</a></li> <li><a href="/prikurivatel/gde-nahoditsya-predohranitel-prikurivatelya-folksvagen-polo-sedan.html" title="Где находится предохранитель прикуривателя фольксваген поло седан"><script async src="//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js"></script> <script> (adsbygoogle = window.adsbygoogle || []).push({ google_ad_client: "ca-pub-1812626643144578", enable_page_level_ads: true }); </script><div class="relimg"><img src="" /></div>Где находится предохранитель прикуривателя фольксваген поло седан</a></li> </ul></table></div> </div> <div class="cl"> </div> </div> <div class="shadow-l"></div> <div class="shadow-r"></div> <div class="shadow-b"></div> </div> <div id="footer"> © 2018 Онлайн-журнал "С авто по жизни" | <a href="../sitemap.html">Карта сайта</a> <div class="cl"></div> </div> </div> <script type="text/javascript"> jQuery(document).ready(function($) { $('.mylink').replaceWith(function(){ return '<a href="' + $(this).attr('data-url') + '" title="' + $(this).attr('title') + '">' + $(this).html() + '</a>'; }); }); </script> <!--LiveInternet counter--><script type="text/javascript"><!-- document.write("<a href='http://www.liveinternet.ru/click' "+ "target=_blank><img src='//counter.yadro.ru/hit?t22.1;r"+ escape(document.referrer)+((typeof(screen)=="undefined")?"": ";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth? screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+ ";"+Math.random()+ "' alt='' title='LiveInternet: показано число просмотров за 24"+ " часа, посетителей за 24 часа и за сегодня' "+ "border='0' width='0' height='0'><\/a>") //--></script><!--/LiveInternet--> </body> </html>
