Митсубиси каризма 1996г коробка автомат датчик спидоиетра. Митсубиси каризма датчик спидометра


Не работает спидометр на Мицубиси Каризма

Сегодня на современных автомобилях уже не используется тросик привода указателя скорости. Этот прибор стал электромеханическим в котором стрелку спидометра вращает шаговый электродвигатель. Сигналы управления этот прибор получает от электронного блока управления двигателем, а он в свою очередь получает их от датчика скорости. Этот датчик расположен на коробке передач автомобиля с левой стороны по ходу движения автомобиля. Система электромеханическая, но отдельного предохранителя на указатель скорости нет.

Плавкая вставка имеется одна на всю панель приборов. Это предохранитель под номером 12 в салонном монтажном блоке. Он рассчитан на ток силой не более 10 Ампер. Поэтому на него следует обратить внимание тогда, когда происходит отказ всех контрольно-измерительных приборов машины. Специалисты не исключают отказ в работе шагового электродвигателя, но случается это крайне редко. Отмечены случаи, когда нарушается контакт в разъёме панели приборов. Если пропаять их небольшим паяльником, то удаётся восстановить работоспособность системы.

Где ещё искать проблему

Так как указатель скорости работает от электрических импульсов, причиной отказов чаще всего бывает именно датчик скорости. После длительного периода эксплуатации происходит старение резинового чехла. После чего в образовавшиеся щели поступает в соединение влага, приводящая к окислению контактов этого разъёма. Устранить неисправность самостоятельно возможно, для этого его нужно демонтировать с коробки передач. В таком случае домкратом приподнимают левое переднее колесо для доступа к датчику и снимают его с коробки передач.

Состояние контактной группы разъёма датчика скорости осматривают и очищают, если это нужно. Также следует проверить исправность самого датчика. Для этого нужен автомобильный тестер. Им измеряют сопротивление этого прибора. Они должны быть в пределах близких к нулю. Если это не так, прибор меняют новым. При установке датчика на место обращают внимание на состояние резиновой прокладки. Её заменить можно тонким слоем силиконового герметика.

Отмечены случаи загрязнения самого датчика, когда грязь и влага попадают внутрь герконового реле. Можно попробовать устранить и такую проблему. Для этого следует аккуратно разобрать датчик скорости, прочистить и промыть контакты, а затем собрать всё обратно.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Mitsubishi Carisma | Спидометр | Митсубиси Каризма

Спидометр

Раньше нам был привычен спидометр, который приводился в действие гибким валом – валом спидометра. Совсем по-другому в Audi 80: его спидометр – это электронный измерительный прибор, схожий с тахометром. Так же, как тахометр, он получает импульсы частоты вращения – но не от двигателя, а от датчика в коробке передач. Там измеряется частота вращения колес. Прибор соотносит импульсы оборотов с временным фактором и таким образом получает эталонную величину для скорости.

Из-за отсутствия механического привода счетчик пройденного пути функционирует частично электрически: так называемый шаговый двигатель проворачивает приводной вал трансмиссии счетчика шаг за шагом дальше – в зависимости от числа импульсов оборотов.

Преимущества электронного спидометра: бесшумный привод, более точные показатели.

Если спидометр не работает, следует сначала проверить соответствующий предохранитель в отсеке для предохранителей.

Датчик импульсов спидометра

18.3 Спидометр Mitsubishi Carisma

Слева спереди на коробке передач мы видим штекер выключателя фары заднего хода (1) и датчик импульсов спидометра (2). Для снятия датчика импульсов спидометра после нажатия на предохранительную скобу разъедините штекер (3), нажмите вниз защелку (стрелка), поверните датчик импульсов и вытяните его.

Импульсы оборотов для спидометра исходят от герконового датчика слева на коробке передач. Геркон – это герметично закрытая и расположенная в газовой оболочке контактная группа. Контакт замыкается, если на него воздействует магнитное поле. Для того чтобы геркон поставлял импульсы, он должен замыкаться и размыкаться в ритме частоты вращения. Поэтому колесо с выемками, вращающееся перед датчиком, влияет на магнитное поле, воздействующее на контактную группу.

Проверка датчика импульсов спидометра

  1. Поднять левое переднее колесо.
  2. Отжать крепежную скобу на штекере датчика и снять его.
  3. Подсоединить омметр к обоим контактам датчика и теперь медленно проворачивать левое колесо рукой.
  4. Показатели омметра должны колебаться между 0 Ом и 18.3 Спидометр Mitsubishi Carisma.
  5. Если это не так, следует заменить датчик.

Снятие генератора импульсов спидометра

  1. Отжать крепежную скобу на штекере датчика и снять его.
  2. Слегка прижать вниз защелку на крепежной скобе и немного повернуть датчик вправо (по часовой стрелке).
  3. Вытянуть датчик из коробки передач.
  4. При установке обратите внимание на правильную посадку резинового уплотнительного кольца.

automn.ru

Митсубиси каризма 1996г коробка автомат датчик спидоиетра. Советы, факты, фото

митсубиси каризма 1996г коробка автомат датчик спидоиетра

Содержание статьи:
  • Фото

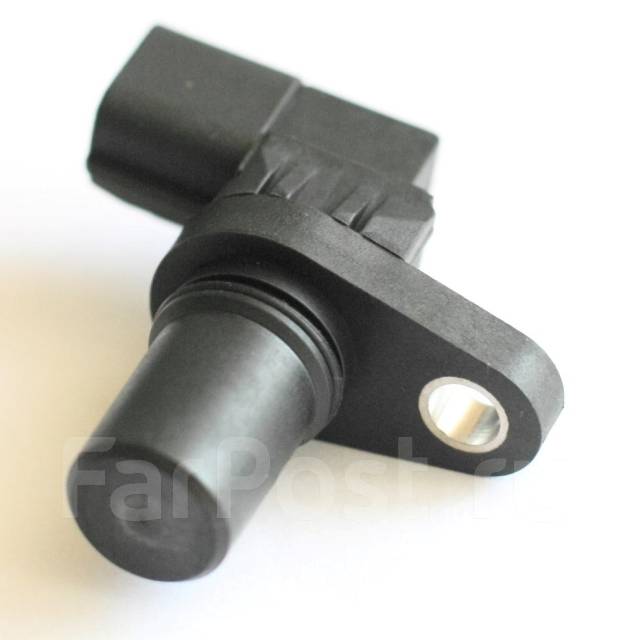

  • Купить датчик скорости Митсубиси Каризма 1.6 / 103 л.с.. Датчик скорости Mitsubishi Carisma 1.6 / 103 л.с. с проводом и без от 800 руб. Для АКПП и МКПП.
  • Видео
  • Похожие статьи
  • Каризма Клуб - Mitsubishi Carisma Club > Эксплуатация, техническое обслуживание и ремонт > Эксплуатация  Не работает спидометр Не работают задние лампы когда включаешь заднюю скорость (лампы новые, датчик на коробке замыкал не.

    Привет а у тебя что за каризма какого года и какая коробка стоит?  Добрый вечер, мужики!А у меня такая беда спидометр и тахометр не работает и горит чек, митсубиси карисма 1.6 г.в.

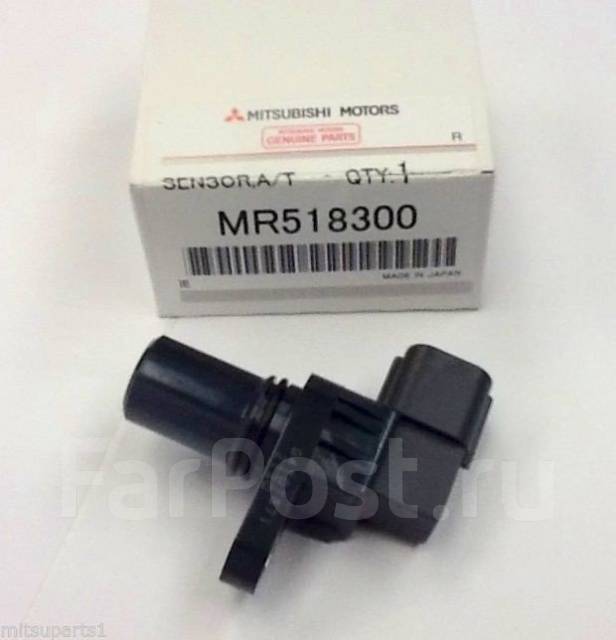

    Датчик скорости акпп Mitsubishi. Mitsubishi Carisma, Mitsubishi Delica Space Gear, Mitsubishi Airtrek   1 300 р. Датчик спидометра. Mitsubishi Carisma, Mitsubishi Lancer Cedia, Mitsubishi Legnum + доставка.

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    Дополнительное оборудование и Тюнинг. Не работает спидометр поменял датчик... Есть на форуме отчет UNICYCLERACE.RU. Не забудь вытащить чеку дерни за кольцо с боку нащупать можно и только тогда тяни в верх иначе не достать..

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    Чистка датчика скорости — бортжурнал Mitsubishi Carisma |

    Рекомендуем обновить браузер или установить другой. Вы используете устаревший браузер. Сайт может работать некорректно. Адреса магазинов Выбрать офис.

    Вы будeте перенаправлены на UNICYCLERACE.RU. Отечественные марки, Грузовики, Спецтехника. Жидкости для омывателя стекла. Объявления о продаже Mitsubishi Carisma. Начал барахлить спидометр, вработе. И загарелся чек неиспавность двигателя и т. Проблема с датчиком на коробке. У меня проблема была с контактами. Есть на форуме отчет UNICYCLERACE.RU. Датчик спидометра - голова подходит от логана канцелярским ножем срезаешь, переставляешь, проверяешь, если он - радуешься.

    митсубиси каризма 1996г коробка автомат датчик спидоиетра

    Датчик скорости на коробке расположен??? Может правда проблема с контактоми потомучто бывает иногда на скорости сбрасуеш обороты, он начинает показывать скорость. Да, сверху на коробке. У меня симптомы были те же. Вскрыл датчик - там вода и грязь. Помыл, запаял и поставил обратно. При попадании воды там замыкает контакты и глючит спидометр. Условия возврата и гарантии. Перейти на полную версию. Эта машина не заполнена!

    митсубиси каризма 1996г коробка автомат датчик спидоиетра митсубиси каризма 1996г коробка автомат датчик спидоиетра

    Зажигание на дороге!!! (Mitsubishi Mirage)

    unicyclerace.ru

    Mitsubishi Carisma | Проверка исправности состояния и замена датчика скорости движения

    Проверка исправности состояния и замена датчика скорости движения автомобиля (VSS)

    VSS установлен на картере трансмиссии и представляет собой датчик с переменным магнитным сопротивлением, начинающий вырабатывать импульсы напряжения, как только скорость движения автомобиля переваливает за значение 4.8 км/ч (3 мили в час). Импульсы с датчика поступают на РСМ и используются модулем при управлении продолжительностью времени открывания инжекторов впрыска топлива и переключением трансмиссии. На моделях с РКПП используется один VSS, на моделях, оборудованных АТ, предусмотрено два датчика скорости: один соединен с вторичным валом коробки передач, второй, - с промежуточным валом, и выход любого из них из строя приводит к проблемам с переключением трансмиссии.

    ПРОВЕРКА

    Модели с РКПП

    1. Рассоедините разъем жгута электропроводки датчика. Вольтметром измерьте напряжение на разъеме (со стороны жгута). Положительный щуп вольтметра следует подсоединять к клемме черно-желтого провода, отрицательный - к массе. На разъеме должно иметь место напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки VSS на участке между датчиком и монтажным блоком предохранителей (слева под панелью приборов). Удостоверьтесь также в исправности собственно предохранителя. При помощи омметра проверьте наличие проводимости между клеммой черного провода разъема и массой. Если проводимость отсутствует, проверьте состояние черного провода и качество его клеммных соединений. 2. Поддомкратьте передок автомобиля и установите его на подпорки. Подоприте противооткатными башмаками задние колеса и переведите трансмиссию в нейтральное положение. Подсоедините к VSS электропроводку, включите зажигание (двигатель не запускайте) и опробуйте вольтметром клемму сигнального (сине-белого) провода с обратной стороны разъема (отрицательный щуп подсоедините к массе кузова). Удерживая одно из передних колес неподвижным, вручную повращайте противоположное, - напряжение должно колебаться в пределах от нуля до 5 В, в противном случае замените VSS.

    Модели с АТ

    3. Отсоедините электропроводку от соответствующего датчика скорости. При помощи омметра измерьте сопротивление между двумя клеммами датчика. Номинальное значение составляет приблизительно 400 ÷ 600 Ом, - в противном случае замените датчик.

    7.13 Проверка исправности состояния и замена датчика скорости движения Mitsubishi Carisma

    7.13 Проверка исправности состояния и замена датчика скорости движения Mitsubishi Carisma

    ЗАМЕНА

    1. Отсоедините от датчика скорости электропроводку. 2. Выверните крепежный винт и снимите датчик с картера трансмиссии. 3. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо.

    automn.ru

    Mitsubishi Carisma | Датчик спидометра

    9.2.7. Датчик спидометра

    ОБЩИЕ СВЕДЕНИЯ
    Датчик спидометра и разъем многофункционального выключателя
    9.2.7 Датчик спидометра Mitsubishi Carisma

    1 – датчик спидометра 2 – разъем многофункционального переключателя

    Датчик расположен на левой стороне коробки передач, над ведущим фланцем.

    Датчик спидометра и прокладка (012)
    9.2.7 Датчик спидометра Mitsubishi Carisma А – датчик спидометра В – прокладка
    Датчик спидометра и уплотнительное кольцо
    9.2.7 Датчик спидометра Mitsubishi Carisma А – уплотнительное кольцо В – датчик спидометра
    Снятие
    ПОРЯДОК ВЫПОЛНЕНИЯ
    1. Поднимите и закрепите переднюю часть автомобиля.
    2. Отсоедините провод и снимите датчик.
    Установка

    Установка производится в последовательности, обратной снятию.

    automn.ru

    Mitsubishi Carisma | Снятие и установка привода спидометра

    Снятие и установка привода спидометра

    Снятие

    1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра расположен в задней части коробки передач, вблизи точки входа в дифференциал правого приводного вала. В зависимости от комплектации модели привод может иметь механическую (тросовую) конструкцию, либо представляет из себя электронный датчик. 2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините соответствующую электропроводку.

    3. Выверните крепежный болт и снимите его вместе термозащитным экраном (если таковой предусмотрен).

    9.1.6 Снятие и установка привода спидометра Mitsubishi Carisma

    4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом.

    9.1.6 Снятие и установка привода спидометра Mitsubishi Carisma

    5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо. 6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

    7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы "Сальники приводных валов" и "Правый приводной вал" в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

    9.1.6 Снятие и установка привода спидометра Mitsubishi Carisma

    9.1.6 Снятие и установка привода спидометра Mitsubishi Carisma

    Установка

    1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников).

    9.1.6 Снятие и установка привода спидометра Mitsubishi Carisma

    2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра. 3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление. 4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его. 5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем). 6. Опустите автомобиль на землю.

    automn.ru

    Mitsubishi Carisma | Датчик спидометра

    9.2.7. Датчик спидометра

    ОБЩИЕ СВЕДЕНИЯ
    Датчик спидометра и разъем многофункционального выключателя
    9.2.7 Датчик спидометра Mitsubishi Carisma

    1 – датчик спидометра 2 – разъем многофункционального переключателя

    Датчик расположен на левой стороне коробки передач, над ведущим фланцем.

    Датчик спидометра и прокладка (012)
    9.2.7 Датчик спидометра Mitsubishi Carisma А – датчик спидометра В – прокладка
    Датчик спидометра и уплотнительное кольцо
    9.2.7 Датчик спидометра Mitsubishi Carisma А – уплотнительное кольцо В – датчик спидометра
    Снятие
    ПОРЯДОК ВЫПОЛНЕНИЯ
    1. Поднимите и закрепите переднюю часть автомобиля.
    2. Отсоедините провод и снимите датчик.
    Установка

    Установка производится в последовательности, обратной снятию.
