10 признаков поломки коробки передач - Водителю на заметку - Журнал

Коробка передач — один из важнейших компонентов любого автомобиля, поломка которого нередко приводит к невозможности дальнейшей эксплуатации машины. Это сложный агрегат, вне зависимости от того, какой тип трансмиссии установлен на вашем авто — «механика», гидротрансформатор, вариатор или «робот». А значит, ему стоит уделять повышенное внимание в процессе эксплуатации транспортного средства. Мы насчитали 10 признаков, указывающих на поломку трансмиссии, при обнаружении которых нужно безотлагательно отправляться в сервисный центр.

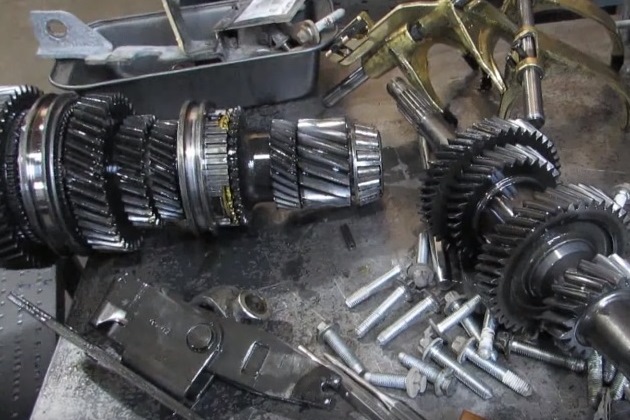

Передача не включается

В России по-прежнему очень много автомобилей с механической трансмиссией. Она надёжна и относительно проста, однако рано или поздно тоже ломается. Одна из наиболее частых неисправностей — невозможность включения передачи. Выглядит поломка так: вы садитесь в автомобиль и пытаетесь воткнуть скорость, выжав сцепление, однако рычаг словно упирается и не заходит в паз до конца. Причин такого поведения трансмиссии может быть несколько. К примеру, это случается при низкой текучести масла (часто бывает зимой), падении уровня масла в поддоне либо нарушении регулировок кулисы или тросика (также характерно для зимы), при поломке сцепления. В любом из перечисленных случаев у вас серьёзные проблемы.

Запах гари

Принюхайтесь. Возможно, вы ощутите запах подгорающего масла и почувствуете жар, исходящий от коробки передач (особенно сильно это проявляется при продольном расположении двигателя, когда коробка находится непосредственно под рычагом выбора передач). Запах гари говорит о том, что ваша трансмиссия сильно греется из-за чрезмерной нагрузки или критического падения уровня масла в агрегате. Не забывайте, что масло не только уменьшает потери на трение, но ещё и отводит лишнее тепло от шестерён. Как бы то ни было, данная неисправность говорит о необходимости срочной ревизии уровня и качества масла, а также последующей его доливки или замены. Низкий уровень смазки быстро выводит из строя подшипники и шестерни коробки передач, после чего она становится неремонтопригодной.

Шум на «нейтрали»

Заведите двигатель и прислушайтесь. Возможно, вы заметите странный шум, характер которого меняется, когда вы выжимаете сцепление. Заметили? Шум может исходить как от чрезмерно изношенных подшипников первичного вала. Это также может сигнализировать о пониженном уровне масла или неправильном его типе либо сильном износе выжимного подшипника. Неисправность последнего можно выявить, до упора выжав педаль сцепления. Когда подшипник изношен, вы услышите при этом сильный шорох или гул. При отпускании педали шум снова приглушается.

Выбивает передачу

Ещё одна неприятная неисправность возникает, когда рычаг выбора передач самопроизвольно начинает выскакивать на «нейтраль» прямо во время движения. Как правило, при изменении нагрузки — резком ускорении или торможении двигателем. Это, как минимум, небезопасно: в самый неподходящий момент вы попросту лишаетесь тяги. Водителю с такой поломкой приходится вручную удерживать рычаг в нужном положении, снимая руку с рулевого колеса. Причин неисправности также существует несколько. Самый лёгкий случай — разрушение или сильный износ опор силового агрегата. Намного сложнее и дороже обойдётся устранение поломки, связанной с сильным износом зубцов синхронизаторов и шестерён передач. В этом случае вам придётся демонтировать и разбирать коробку. Также передачи может выбивать из-за сбитой регулировки механизма их выбора.

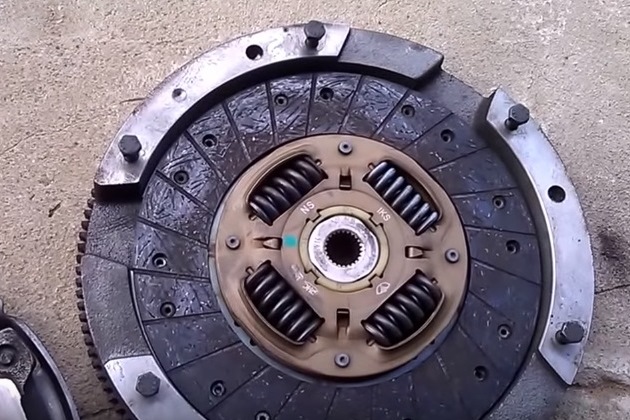

Поломка корзины сцепления и износ прижимного диска

Для выбора передач на автомобиле с механической трансмиссией водителю приходится размыкать двигатель и коробку передач с помощью сцепления. Когда вы нажимаете на педаль, специальный подшипник надавливает на упругие лепестки корзины сцепления, в результате чего происходит механическое разъединение двигателя и трансмиссии. Когда диск сцепления замкнут, крутящий момент постоянно передаётся на первичный вал коробки передач — он крутится вхолостую в корпусе коробки. При критическом износе лепестков они отламываются и не позволяют разомкнуть прижимной диск. Фрикционы прижимного диска также изнашиваются и со временем начинают пробуксовывать, не позволяя передать весь крутящий момент на колёса автомобиля. Машина перестаёт нормально ехать, а обороты двигателя при движении на относительно небольшой скорости увеличиваются. Не забывайте, что детали сцепления при нормальной эксплуатации требуют периодической замены в среднем раз в 100–160 тыс. км пробега.

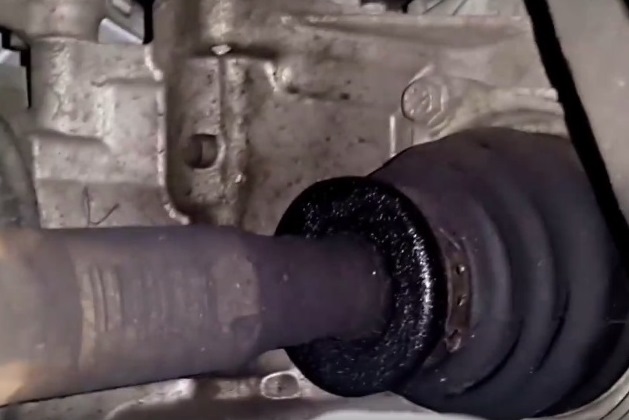

Масляные подтёки

Масляные подтёки на корпусе коробки передач или под днищем автомобиля требуют безотлагательного решения проблемы. Масло может сочиться через повреждённые сальники штока механизма выбора передач, пыльники колёсных приводов или из-за механических повреждений корпуса агрегата. При потере масла в механической коробке передач она перегревается и быстро выходит из строя, «автомат» и вовсе перестаёт работать. Жидкость гидротрансформатора трудно спутать с другими маслами, применяемыми в автомобиле — она имеет красноватый оттенок, едкий запах и сладковатый привкус. В отличие двигателя, трансмиссия не должна со временем терять масло — оно не угорает и никуда не уходит, если агрегат находится в исправном состоянии. Проверить уровень масла порой бывает непросто — специального щупа для этого обычно не предусмотрено; контроль и долив жидкости осуществляется через заливную пробку на корпусе.

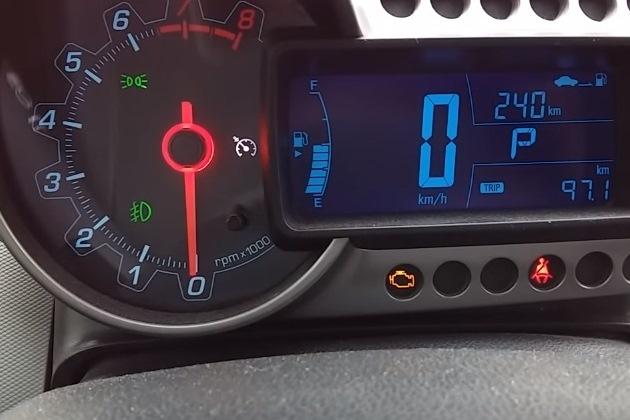

Горит значок «неисправность силового агрегата»

При наличии в вашем автомобиле автоматической трансмиссии о её неисправности может свидетельствовать горящая пиктограмма «неисправность силового агрегата». Эта лампочка зажигается по множеству причин, в том числе и по вине трансмиссии. Диагностировать поломку самостоятельно вы сможете только при наличии считывающего устройства, подключаемого к «мозгам» автомобиля через специальный разъём. Также сделать это позволяют нештатные бортовые компьютеры и специализированные приложения для смартфонов.

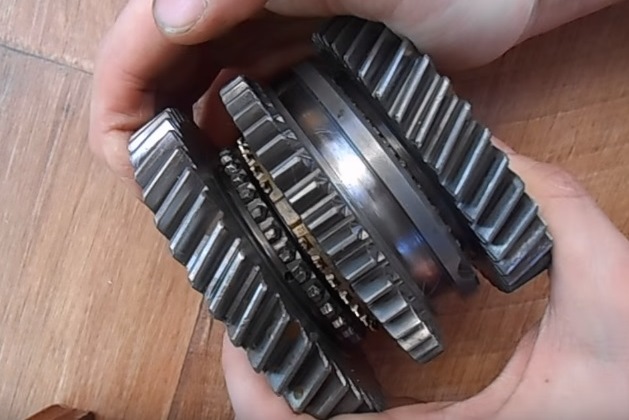

Резкие звуки и рывки

Скрежет также свидетельствует о серьёзных проблемах с механической трансмиссией. На «механике» это говорит, в частности, о проблемах с синхронизаторами и шестернями передач. Точную причину неприятных звуков определит лишь квалифицированный механик. Поломка автоматической трансмиссии приводит к сильным толчкам при переключениях. Плавность её работы теряется. Это верный признак, что пора отправиться на ремонт.

Подвывание и гул

Изношенная механическая коробка передач проявляет себя всевозможными посторонними звуками, которые проявляются в виде характерного воя, пощёлкиваний или гула. Эти звуки исходят от разрушающихся подшипников и сильно изношенных пар трения. При этом характер звуков меняется в зависимости от выбранной передачи, оборотов двигателя и режима движения. Пренебрегать такими шумами опасно. Особенно сильно они проявляются при недостаточном уровне масла или его загрязнении. По трансмиссионным шумам можно косвенно определить пробег машины. Впрочем, некоторые коробки передач (к примеру, отечественной разработки) шумят ещё с завода из-за слабого конструктива и чрезвычайно низкого качества изготовления.

Полная неработоспособность

Иногда механическая коробка передач полностью перестаёт функционировать. К примеру, вследствие механического разрушения шестерёнок или подшипников, повреждения корпуса или выпадения толкателей, не позволяющих одновременно включить сразу две передачи. «Автоматы» же часто просто блокируют селектор в положениях «паркинг» или Drive. Случается это как из-за механических поломок, так и по причине проблем в электрических цепях. В любом случае это не светит ничего хорошего и может вылиться в длительный дорогостоящий ремонт, а то и вовсе в замену агрегата на новый.

quto.ru

Механическая коробка передач - что это, как она работает

Способствует оптимальному режиму работы двигателя система трансмиссии. Машина может поддерживать установку МКПП, АКПП, РКПП. Пользуется заслуженным спросом у водителей, которые имеют большой стаж вождения, машины с механическим типом трансмиссии. Данный вариант встречается на авто не только, которое работает на бензине, но и на дизеле.

Устройство механической коробки передач и ее назначение

Механическая коробка передач предполагает полностью ручное управление транспортом. Именно поэтому ее второе название – ручная КПП. Как работает МКПП? Она работает в паре со сцеплением, что позволяет при необходимости разъединять мотор от системы трансмиссии. В результате, нет необходимости в выключении оборотов силового агрегата, когда требуется переключение скоростей.

Схема МКПП

Виды механики:

2-вальная;

3-вальная.

Первый вид распространен среди отечественных автомобилей. Он имеет компактные размеры, по сравнению с 3-вальным вариантом, меньше весит. Трехвальные МКПП характеризует то, что они имеют широкий силовой диапазон. Благодаря этому, им комплектуются многие грузовики и кроссоверы. В состав 3-вальных версий входит: ведомый вал, промежуточный и ведущий вал. Промежуточный вал КПП обеспечивает передачу вращения от штатно зафиксированного первичного вала ко вторичному.

2 вальная КПП 3 вальная КПП

Схемы данной трансмиссии подробно отображают все механические связи в самой коробке между ее запчастями, помогают понять принцип действия, переключения передач.

Таким образом, на механической КПП переключение передач происходит под контролем водителя. Устройство механической коробки передач, а также принципы работы двух- и трехвальных видов имеют отличия.

Функционирование МКПП

Каков принцип работы данного устройства? Он заключается в том, что момент силы силового агрегата изменяется ступенями, благодаря воздействию шестерен. Следует отметить, что в состав коробки (помимо шестерен) входит картер, входной/выходной/промежуточный валы, синхронизаторы, включая механизм, который обеспечивает переключения передач. Их общее взаимодействие на автомобиле гарантирует эффективное осуществление передачи момента силы.

Синхронизатор установлен между ведомым и ведущим валом. Схема данного механизма позволяет увидеть, что он состоит из следующих элементов: ступица, муфта, сухари, блокировочное и проволочное кольцо. Рабочий материал, из которого состоит синхронизатор – сталь, либо латунь, реже встречаются модели авто, где синхронизатор выполнен из карбона. Он способен выдерживать высокие температуры, гарантирует снижение уровня шума.

Первичный и вторичный вал КПП эффективно справляются с большими нагрузками. На первичный вал коробки передач приходится момент силы коленвала мотора.

В картере МКПП находится смазка, которая снижает трение металлических составляющих, тем самым увеличивая срок работы системы трансмиссии.

Таким образом, изменения передаточного соотношения на МКПП осуществляется вручную, путем перемещения рычага. Синхронизаторы влияют на понижение уровня шума со стороны трансмиссии при эксплуатации автотранспорта.

Количество ступеней

Число ступеней, которое может включать ручная коробка, варьируется в основном от 4 до 6, однако встречаются и 7-ступенчатые авто. Каждая ступень скорости на МКПП обеспечивает нужное передаточное соотношение валов внутри самой коробки. Следует отметить, что именно версии на пять / шесть ступеней достаточно востребованы у автолюбителей. Первые шестиступенчатые МКПП появились в 1990-х гг.

Ступени переключаются посредством специального рычага. При этом возникающий момент силы передается на вторичный вал коробки передач, после на имеющийся колесный привод. Присутствует нейтральная передача. Когда она включена, обеспечивается свободное вращение шестерен. Вал вращается с частотой, идентичной с той, что крутятся ведущие колеса. На нейтральную позицию следует переключаться, когда происходит остановка. Как правило, нейтралка является средней позицией установленной КП.

Особенности эксплуатации автомобиля с МКПП

Следует отметить основные преимущества работы МКПП:

позволяет добиться максимальной скорости;
позволяет изменять передаточное отношение скорости вращения от силового агрегата на авто к установленным колесам;
осуществляется быстрый разгон;
обеспечивается максимально большой крутящий момент;
приемлемый расход горючего;
представляется возможным переключаться на режим заднего хода;
старт авто можно осуществлять с наката.

Чтобы ресурс данного варианта трансмиссии не истек преждевременно, устройство МКПП нужно своевременно обслуживать. В частности, следует своевременно менять масло, в которое постоянно попадает грязь и иные инородные частицы. Также, водитель должен придерживаться определенных правил эксплуатации транспортного средства. Например, нажимать педаль сцепления, когда машина на уклоне. Этого нельзя делать с механической коробкой передач. Из-за этого нанесется урон автомобильной системе.

Переключаться между передачами и оставлять ногу на выжатой педали сцепления также не рекомендуется.При сравнении с автоматом, ремонт механических КПП автомобилисту обойдутся дешевле. Запчасти МКПП хорошо распространены на автомобильном рынке, проблем с их поиском и покупкой у автомобилиста не возникнет.

prokpp.ru

Информация Коробка передач на Р10-Р11 с блокировкой дифференциала (особенности, внутренности) - Коробка передач

Добавлю отчетик как перебирать такую коробку, в отчете коробка без блокировки, но принцип переборки одинаковый, схема расположения компонентов тоже такая же. Отчет взят отсюда

Итак, сразу скажу снимать коробку не просто, всмысле не потому что замудренно, а потому что физически не просто именно ее стащить! Снять рычаги вытащить шрусы и т.п. - ерунда. Мы (делал вместе с отцом) открутили все болты крепления КПП начали сталкивать, ворочать, а она нивкакую. Искали всякие потайные болты и т.п. - все что можно было было откручено! Оказалось, она прикипела на направляющих шлицах их 2-а спереди и сзади, обработали ВДшкой. И взяв брусок и молоток начали сбивать ее цепляя бруском за выступы (будьте аккуратны). Кое-как она поддалась! Это самое муторное и выматывающее!

Ну ладно, теперь к фотоотчету! Сразу скажу, думал будет сложнее.

Итак, кладем коробку на привалочную поверхность.

Вскрываем ее:

с другой стороны:

Снимаем ось вилок (осторожно пружинка внизу), снимаем вилки передач (осторожно не потеряйте демпфера. они на каждой вилке). Откручиваем устройство выбора передач и снимаем ее вместе с вилкой 1-2 передачи. Устройство выбора передач зацеплено за шестерню заднего хода приподнимаем шестерню и снимаем устройство.

Извлекаем сборку вторичного вала, сборку главной передачи не трогал, т.к. не мешала.

Откручиваем 3 болта крепления фланца подшипника перв. вала, третий находится под шестерней ЗХ

Очень желательно иметь Г-образный ключик 6-конечную звездочку (У меня именно Г-образного не было, но была насадка(до середины выкрутил, а дальше плоскогубцами с проставкой), размер точно не скажу, по крайней мере у меня в наборе он под №40).

После рукой первичный вал(после шестерню ЗХ) вытащить скорее всего не удастся, поэтому как написано в посте о разборке КПП, стукнем пару за по валу со стороны сцепления. Сразу выходит! Сразу же замечаем как установлена шестерня ЗХ,т.к. она не симметрична. Все!

Вот подшипник:

Берем съемник (у отца какой то был, видимо для ВАЗа) снимаем подшипник.

Напрессовываем новый(не забыв смазать трансмиссионкой вал и подшипник). Можно делать как описано в статье. У меня тиски были не адекватные благо нашли трубу которая очень подошла! (Будьте аккуратны что бы внутренний диаметр трубки был больше чем диаметр вала, ну что бы совпадал с диаметром внутреннего кольца подшипника).

Вобщем то и вправду идет как по маслу. После меняем сальник первичного вала.

Мы выковыривали его отверткой, так у него сразу разрушился край. Смазали и поставили новый. Оправок никаких не было. Выкрутились так - руками воткнули новый сальник, на него положили старый сальник и очень аккуратно забивали молоточком по кругу. Так же поступили и с сальником левого шруса!

Собираем в обратном порядке. Единственное остановлюсь на устройстве выбора передач. Потому что сами сначала собрали не правильно!

Это устройство состоит из трех пластин выбора передач (1-отвечает за 1-2 передачу, 2-за 3-4 передачи, последняя (немного замудренная) за 5-ю и заднюю передачи). Внизу этих пластин есть проушинка в которой должен находиться кулачен выбора передач. Просто нужно все пластины поставить что бы этот кулачек мог свободно ходить в этих проушинах (собственно говоря это нейтралка и есть! Пошевелив тягу влево вправо услышите знакомый звук нейтралки (т.е. постукивания когда ручку выбора передач дергаем в салоне). Проверить можно подергав тягу выбора передач. Только аккуратно если устройство не закреплено и вы решите проверить то оно может сбиться, уйти в сторону.

Вот схематично нарисовал как должно быть:

Демпферы удобнее будет одевать если их мазнуть тугоплавкой смазкой и сунуть на место в вилку. Одеваем все вилки. вставляем ось с пружинкой. Проверяем! Одеваем картер КПП промазав герметиком!

Ничего сложного!

В итоге, при условии, что это делалось в гараже после работы часа 4 в день. Не особо торопясь и напрягаясь. На все это ушло 3-4 дня. но если поднапрячься можно сделать быстрее (гораздо).

www.primera-club.ru

Механическая коробка передач: 10 поводов любить «ручку»

Ты мееедленно отпускаешь сцепление и трогаешься с места, «воткнув» первую передачу. Когда ты делаешь это в первый раз, ты волнуешься, боишься сделать что-то не так, почти как в первый раз в постели с женщиной. Управлять машиной — это искусство, овладев которым ты чувствуешь, что тебя приняли в племя мужиков. Мы-то издревле работаем по старому принципу, но большинство современных автомобилей — уже не те. Тачки нашпигованны электроникой, как жареная баранья нога розмарином, они все больше делают за тебя, и все меньше похожи на машину в классическом понимании.

Это интересно

С детства, пока девочки учатся надевать парик на куклу, ты задаешь миру вопросы: как это работает, из чего состоит, и что, в конце концов, внутри. И вот, ты вырос, открываешь крышку двигателя, и понимаешь: «черт его знает». Сзади у машины дырка и в нее нужно заливать бензин — вот и все. О'кей, мы согласны на гаджеты вместо дисковых телефонов и компьютеры вместо арифмометров, но оставьте нам хотя бы механическую коробку передач.

О'кей, мы согласны на гаджеты вместо дисковых телефонов и компьютеры вместо арифмометров, но оставьте нам хотя бы механическую коробку передач.

Первобытный инстинкт что-то сдвинуть с места, чтобы что-то сделать — вот что лежит в основе жизни мужчины, но двигать приходится все меньше. Но любим мы «механику» не только потому, что она лежит в основе жизни. Вот еще 10 причин, почему мы ценим автомобили с МКПП:

1. «Механика» позволяет чувствовать машину

Момент сцепления, который так долго пытаются поймать новоиспеченные водители, позволяет ощущать вес машины и силу тяги мотора. А не это ли главное для любителя тачек. На «автомате» все просто, причем, порой до такой степени, что машина с задержкой реагирует на газ. А задержку мы не любим в любом контексте.

2. Ты контролируешь мотор, а не он тебя

Включить понижающую передачу и выстрелить вперед для обгона на длинной прямой, конечно, можно и на «автомате», но сделать это изящно, с перегазовочкой — это только ручками. Хочешь выжимать максимум из каждой передачи? Пожалуйста!

3. Правая рука не занята глупостями

Хватать сидящую рядом девушку за бедра — это, конечно, хорошо, но не за рулем цельной металлической оболочки на колесах. Когда твоя машина укомплектована «мешалкой», у тебя нет времени отвлекаться от дороги. Первым делом — самолеты!

4. Левая нога занята делом

Ты когда-нибудь задумывался, что в машинах с автоматом, левая нога, стоящая на железном постаменте, выглядит, так, будто ты сидишь в туалете поезда Москва-Самара? На «механике» чувствовать тачку ты начинаешь именно с левой ноги, когда выжимаешь сцепление.

5. Автомат дороже в обслуживании

Тебе знакомо понятие «попал на ремонт коробки» в случае с б/у автомобилем? Значит, тебе пока везет, или же ты выбрал "механику". Потому что ремонт «уставшего» автомата — процедура долгая и всегда ОЧЕНЬ дорогая.

6. Ты можешь тормозить двигателем

Сломались тормоза, как в голливудском фильме? Не забывай, что у тебя на одну педаль больше! Сбрось передачу и тормози мотором, потому что ты можешь.

7. Твоя подруга не будет просить дать ей покататься

Она, скорее всего, не умеет управлять машиной с механической КПП, а если и умеет, то делает это до ужаса безответственно. Короче, за руль этой машины ты ее сам не пустишь.

8. Ты можешь буксировать хоть самолет

Если тебе придется позорно передвигаться по городу на буксируемом автомобиле, то лучше бы он был оснащен МКПП. Большинство «автоматов» рекомендуют перевозить таким образом на скорости не выше 40 км/ч и не более 80 км. А еще, если ты будешь кого-то буксировать, ты можешь смело нагружать машину, не боясь устроить своей нежной АКПП кровавую баню.

9. МКПП расходует меньше топлива

Автоматическая коробка передач довольно долго держит высокие обороты и переключается тогда, когда ей хочется. Кроме того, в АКПП есть гидротрансформатор, который передает крутящий момент от мотора к коробке передач и отвечает за плавность хода при переключении. Эта штука пожирает довольно много бензина. На «ручке» ты сам управляешь плавностью хода и бензин тебе для этого не нужен.

10. Так ездят гонщики

Переключать передачи самому — привелегия лучших представителей автомобильного племени, тех, кто контролирует свою машину чуть более, чем полностью: гонщиков. Если ты не чувствуешь себя домохозяйкой, то ездить на «механике» для тебя — удовольствие и отрада для души.

www.mhealth.ru

10 признаков поломки коробки передач

Передача не включается

Актуальные Автоновости

Запах гари

Шум на «нейтрали»

Выбивает передачу

Поломка корзины сцепления и износ прижимного диска

Масляные подтёки

Горит значок «неисправность силового агрегата»

Резкие звуки и рывки

Актуальные Автоновости

Подвывание и гул

Полная неработоспособность

mir-auto24.ru

Виды коробок передач. Какая лучше

Каждый водитель наверняка помнит слова своего первого инструктора. «Прежде чем повернуть ключ зажигания, убедись, что авто стоит на нейтральной передаче». В данной статье будут рассмотрены виды коробок передач, их отличия друг от друга, преимущества и недостатки, а так же сфера применения.

Усреднено, коленчатый вал двигателей большинства легковых автомобилей имеет рабочие обороты от 800 до 8000 в минуту. При этом, пик мощности приходится на четыре – пять тысяч оборотов. Безусловно, такой диапазон угловых скоростей не отвечает условиям эксплуатации любого колесного транспортного средства в целом и легковых автомобилей в частности.

Основное назначение автомобильной коробки передач – изменение частоты вращения, а так же крутящего момента, передаваемого от коленвала двигателя к ведущим колесам транспортного средства.Первым узлом такого рода стала механическая коробка передач. Бытует такое мнение, что слово «механическая» попало в название агрегата из за неправильно понятого сокращения, принятого в англоязычной технической литературе. Буквы MT обозначают manual transmission, что означает «ручная, переключаемая рукой передача», а вовсе не mechanical – механическая.

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.

На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный.Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

Первичный вал – оранжевый
Вторичный – желтый
Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход.Нейтральное положение и включение первой передачи

Пятиступенчатая коробка передач

Видеоролик, который демонстрирует принцип работы.

Несинхронизированые механические коробки передач

Скорости вращения шестерен ведомого вала значительно отличаются одна от другой. В этом случае, при попытке переключения передачи муфта просто не сможет соединиться с требуемой шестерней, а зубчатый венец будет разрушен. Для приблизительного уравнивания скоростей вращения шестерни и муфты используется прием под названием «двойной выжим». При переключении на более высокую передачу, водитель сначала выжимает сцепление, затем переводит рычаг переключения в нейтральное положение. Промежуточный вал, а следовательно, и ведомый, прекращают вращение. Затем отпускает сцепление, выжимает и включает нужную передачу.

При переключении с повышенной передачи на пониженную водителю необходимо провести подобные манипуляции, но в момент, когда коробка выключена, следует нажать на педаль акселератора. Этот прием называется «двойной выжим с перегазовкой».Несинхронизированные МКП использовались в легковых автомобилях вплоть до 40-х годов двадцатого столетия. Сегодня они используются исключительно в спортивных машинах, и вот по каким причинам:

Скорость переключения выше, чем у синхронизированных аналогов
Лучше переносят ударные высокие нагрузки, возникающие в процессе эксплуатации

Синхронизированные МКП

Данные типы коробок передач оснащены дополнительными элементами – синхронизаторами. Шестерни, располагающиеся на ведомом валу, имеют конусную торцевую поверхность. Между каждой шестерней и муфтой переключения находится бронзовое кольцо – синхронизатор. Начиная движение, муфта подхватывает кольцо и прижимает его к торцевой поверхности шестерни. За счет трения, скорости вращения шестерни и муфты уравниваются, после чего происходит их окончательное соединение с помощью зубчатого венца. На сегодняшний день все современные автомобили, на которых стоит 4-х, 5-ти или 6-ти ступенчатая МКП, оснащены синхронизаторами.

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

Автоматические и полуавтоматические коробки передач

Несмотря на потрясающие возможности современных коробок передач, их конструкция основана на той же, проверенной временем МКП. Изменения затронули привод переключающих муфт и способ передачи крутящего момента от коленвала двигателя на ведущий вал коробки, в остальном же схема осталась неизменной.

Отдельным рядом стоят устройства под названием вариаторы, их принцип действия будет рассмотрен отдельно.Автоматическая коробка передач или АКПП состоит из гидротрансформатора и обычной 5-ти или 6-ти ступенчатой МКП. Роль гидротрансформатора заключается в плавном выравнивании скоростей вращения ведущего и коленчатого валов. По достижении нужной скорости блокировочная муфта переводит гидротрансформатор в режим гидромуфты. За работу АКПП отвечает электронный блок управления.

Роботизорованная коробка передач представляет собой МКП, в которой функции переключения передач и выключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы справляются с поставленной задачей не хуже профессионального гонщика.

Сравнительная характеристика видов коробок передач

Большинство неофитов, выбирающих свой первый автомобиль, задаются вопросом – какую коробку выбрать? Механику или автомат. А, может, робот? Четырехступенчатая механика не котируется, нужна как минимум, пятиступенчатая коробка передач. Или 7G-Nronic.

Какая коробка передач лучше – зависит исключительно от условий эксплуатации.

АКПП прекрасно себя зарекомендовала при городской езде. 5-ти или 6-ти ступенчатая, обеспечивающая плавный ход автомобиля, избавляющая водителя от частого переключения передач вовремя езды в вечерних «тянучках». Бывают экземпляры и с восемью ступенями. Но всякий комфорт имеет свою цену. Повышенный расход топлива и медленный разгон автомобиля – умеренная плата за возможность отдохнуть во время пути домой.

Роботизированные коробки предоставляют своим хозяевам практически тот же уровень комфорта. Расход топлива держится на уровне механики, но вот скорость срабатывания оставляет желать лучшего. Изготавливаются роботы на основе современных 5-ти или 6-ти ступенчатых МКП. Прекрасный вариант для городской машины и езды на дальние расстояния по гладкой дороге.

Механическая четырехступенчатая коробка звезд с неба не хватает, но прекрасно выполняет свое основное предназначение. Различные типы 5-ти и 6-ти ступенчатых коробок помотают с непривычки нервы в городе, но прекрасно покажут себя на трассе, поддерживая оптимальный режим работы двигателя.Что же важнее – комфорт в городе или могучий рывок на трассе, каждый должен решить для себя.

znanieavto.ru

Ступенчатые коробки передач.

Ступенчатые коробки передач

Механические ступенчатые коробки передач, в отличие от бесступенчатых, позволяют изменять крутящий момент, передаваемый трансмиссией ведущим колесам, скачкообразно (ступенчато). Это существенный недостаток такого типа коробок передач, который компенсируется простотой их конструкции, относительной надежностью и неприхотливостью. Кроме того, ступенчатые коробки передач позволяют повысить динамические качества автомобиля (например, при разгоне) и его экономичность. По этим причинам ступенчатые коробки передач в настоящее время широко применяются во всех типах автомобилей и автобусов.

***

Типы ступенчатых коробок передач

Ступенчатые коробки передач классифицируются по нескольким основным признакам:

Они могут быть простыми (вальными) и планетарными в зависимости от подвижности геометрических осей их валов.

По числу валов простые коробки делятся на двух-, трех- и многовальные коробки передач.

По числу ступеней (учитываются лишь передачи переднего хода) коробки передач подразделяются на двух-, трех-, четырех-, пятиступенчатые и многоступенчатые.

По способу переключения передач коробки могут быть с подвижными зубчатыми колесами, муфтами легкого включения и с синхронизаторами.

По способу управления различают коробки передач с непосредственным, дистанционным, полуавтоматическим и автоматическим управлением.

По выполняемым функциям коробки передач подразделяют на основные, делители и дополнительные.

Помимо приведенных признаков классификации коробки передач делятся по числу ходов (плоскостей перемещения рычага переключения передач) на двухходовые и трехходовые. Двухходовыми являются трехступенчатые коробки передач, которые в настоящее время можно встретить лишь на автомобилях старых марок, например, ГАЗ-21.

На современных автомобилях в качестве основных наибольшее распространение получают простые, двух- или трехвальные коробки передач. Число передач в таких коробках обычно 4…5. Увеличение числа передач на автомобилях-тягачах, вездеходах и автомобилях большой грузоподъемности осуществляется путем установки делителя (мультипликатора) или дополнительной коробки (демультипликатора), что позволяет соответственно повысить плотность ряда и расширить диапазон передаточных чисел. В этом случае общее число передач равно произведению числа передач основной коробки передач и дополнительной. Многоступенчатые коробки передач имеют 5 или 6 валов и поэтому являются многовальными.

На большинстве легковых и грузовых автомобилей применяются коробки передач с непосредственным управлением, при котором водитель посредством рычага воздействует на элементы механизма переключения передач (штоки, вилки, синхронизаторы или муфты) и включает выбранную передачу. При дистанционном управлении усилие от рычага управления на механизм переключения передач осуществляется через систему тяг и рычагов. Элементы полуавтоматического управления имеются в приводе управления делителем автомобилей марки «КамАЗ» и дополнительной коробки передач автомобиля КрАЗ-260.

Автоматический привод для управления ступенчатыми коробками передач не применяется, и обычно используется в управлении гидромеханическими коробками передач.

Планетарные коробки передач, как правило, применяют в качестве дополнительных коробок в гидромеханических передачах для усиления преобразующих свойств гидротрансформаторов.

***

Кинематические схемы коробок передач

Конструкционные, преобразующие и эксплуатационные свойства коробок передач зависят от ее кинематической схемы. На рис. 1 приведены наиболее распространенные кинематические схемы простых ступенчатых коробок передач.

Любая ступенчатая коробка передач представляет собой зубчатый редуктор, в картере 1 которого на валах установлены подвижные 8 или неподвижные 6, 7 зубчатые колеса. Входной вал 3 называется первичным валом, а выходной вал – вторичным валом. В трехвальной коробке передач третий вал 10 называется промежуточным валом, а первичный и вторичный валы располагаются соосно.

Переключение передач выполняют при выключенном сцеплении, вводя подвижные зубчатые колеса (каретки) ведомого вала в зацепление с неподвижными на валу зубчатыми колесами промежуточного вала. Это зацепление сопровождается ударами торцов зубьев и приводит к их повышенному износу. Поэтому на автомобилях применяют коробки передач с постоянным зацеплением зубчатых колес и включением передач передвижением кареток (муфт) синхронизаторов.

Подвижные зубчатые колеса выполняются прямозубыми и устанавливаются на шлицах, что позволяет им смещаться вдоль вала. На шлицах также устанавливаются муфты 5 включения передач. Неподвижные зубчатые колеса для снижения уровня шума выполняются косозубыми и устанавливаются на валу жестко или свободно на подшипниках. Зубчатые колеса высших передач как наименее нагруженные располагаются ближе к передней опоре, а низших передач как наиболее нагруженные – ближе к задней более жесткой опоре.

Включение той или иной передачи осуществляется путем перемещения муфт 5 переключения передач, которые блокируют зубчатое колесо 7 с вторичным валом 9 или первичный 3 и вторичный валы друг с другом на прямой передаче, на которой передаточное число равно единице.

Потери мощности в коробке передач на прямой передаче практически отсутствуют, и ее КПД близок к единице, так как ни зубчатые колеса, ни промежуточный вал в передаче крутящего момента не участвуют. На всех других передачах, кроме прямой, крутящий момент в трехвальной коробке передач передается от первичного вала последовательно через зубчатые колеса постоянного зацепления 2 и 4 на промежуточный вал 10, и от него на сблокированную с вторичным валом пару зубчатых колес.

Например, на третьей передаче (рис. 1, а) крутящий момент передается в следующей последовательности: первичный вал 3 → зубчатое колесо постоянного зацепления первичного вала 4 → зубчатое колесо постоянного зацепления промежуточного вала → зубчатое колесо 12 третьей передачи промежуточного вала 2 → зубчатое колесо 6 третьей передачи вторичного вала → вторичный (выходной) вал 9.

Включение низших передач или передачи заднего хода может осуществляться перемещением подвижного зубчатого колеса 8. Вращение вторичного вала в обратную сторону (при заднем ходе) происходит благодаря установке дополнительного зубчатого колеса 11.

Для обеспечения движения с большой скоростью при сравнительно небольшой частоте вращения коленчатого вала двигателя и получения тем самым максимальной экономичности, высшие передачи выполняются ускоряющими, т. е. с передаточным числом меньше единицы.

Принцип работы трансмиссии с механической ступенчатой коробкой передач наглядно показан в видеоролике, размещенном внизу страницы.

***

Требования к ступенчатым коробкам передач

Требования, предъявляемые к ступенчатым коробкам передач аналогичны требованиям, предъявляемым ко всем типам подобных агрегатов:

обеспечение высоких тягово-скоростных и топливно-экономических качеств автомобиля;
надежная связь двигателя с трансмиссией;
легкость и удобство управления;
обеспечение движения автомобиля задним ходом;
высокий КПД;
низкий уровень шума при работе;
надежность в эксплуатации и простота технического обслуживания и ремонта;
малые габаритные размеры и вес.

***

Надежность и долговечность коробок передач

Прочность деталей коробок передач и их КПД зависят от применяемых материалов, выбранной геометрии зубьев колес, жесткости, числа и расположения опор валов, их механической и термической обработки.

В коробке передач наиболее нагруженными элементами являются зубчатые колеса. Они подвергаются действию статических и динамических нагрузок, например, при резком включении сцепления в момент трогания автомобиля с места. Разрушение зубьев колес часто происходит из-за снижения контактной усталостной прочности. От многократного приложения максимальных нагрузок возникают трещины в зоне контакта зубьев, образуются щербины (питтинг) и зубчатое колесо выходит из строя. Зубчатые колеса рассчитывают с запасом прочности 1,2…2,0.

Изготавливают зубчатые колеса для коробок передач и легированных сталей. Так, например, для изготовления зубчатых колес коробок передач ВАЗ применяют стали 20ХГНМ, 19ХГН, для КПП ГАЗ - 20ХГР, 20ХНМ, для зубчатых колес ЗИЛ - 18ХГТ, 30ХГТ, для ЯМЗ - 12ХНЗА. После изготовления зубчатых колес они подвергаются цементации, азотированию, поверхностной закалке и шлифованию.

Валы коробок передач во время работы подвергаются кручению и изгибу, поэтому они должны быть прочными и жесткими. При недостаточной жесткости валы могут прогибаться под действием радиальных нагрузок, вследствие чего возникает перекос зубьев, уменьшается прочность зубчатых колес и повышается шумность работы коробки передач в целом.

***

Устройство автомобильных коробок передач
