Что делать, если заблокировался руль и замок зажигания. Блокировка зажигания

Как снять блокировку замка зажигания своими руками

Как снять блокировку замка зажигания

Практически любой водитель со стажем хоть раз в жизни наталкивался на блокировку, которая выкидывала в виде сюрприза система зажигания или управления. Не стоит писать о том, что это крайне щепетильная и антипатическая ситуация, возникающая в большинстве случаев по халатности самого водителя. Однако если знать как снять блокировку замка зажигания, проблема не будет представлять собой особой сложности.

Список действий, требуемых для разблокировки, может быть разным в зависимости от модели авто. Однако существуют наиболее типовые решения, подходящие для всех ситуаций.

Причина блокировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Содержание

Почти все современные противоугонные механизмы, устанавливаемые в авто, способны оказать медвежью услугу водителю. Дело в том, что они по ошибке принимают его за угонщика, и включают систему защиты.

Как снять блокировку зажигания

Принцип функционирования блокировки довольно прост. Если речь идёт о стандартной противоугонной системе, то из корпуса замка зажигания выходит металлический «язычок», блокирующий повороты руля или систему зажигания.

Итак, блокировка возникает чаще всего из-за:

Ошибки самого водителя, который часто вставляет ключ в замок не до конца. Некоторые системы в этом случае блокируют ключ, и его невозможно бывает повернуть в обратное положение, что ещё больше усугубляет ситуацию;

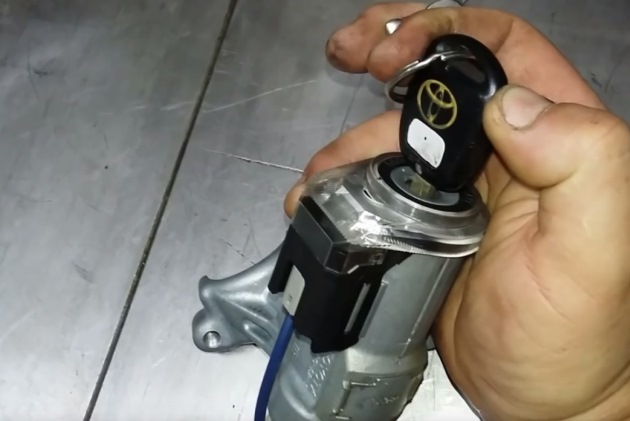

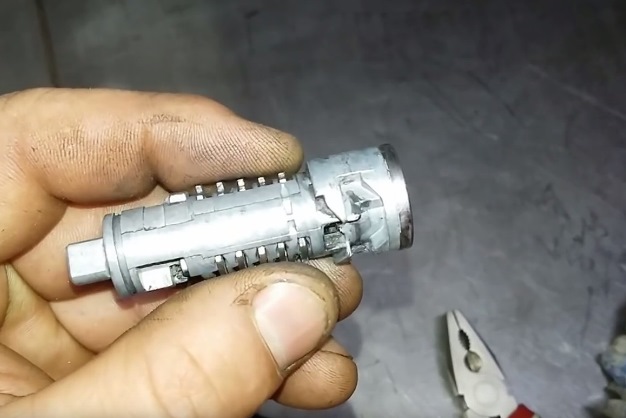

Из-за проблем с замком. Речь идёт о банальном механическом повреждении. К этой же группе неисправностей относят тот случай, когда ключ ломается внутри замка;
На многих моделях иномарок с АКПП, когда задействуется режим Р или паркинг, руль и система зажигания автоматически блокируются;

Загрязняется скважина замка. Это влияет на движение ключа внутри замка. Он не попадает в нужно место и создается впечатление блокировки системы зажигания;

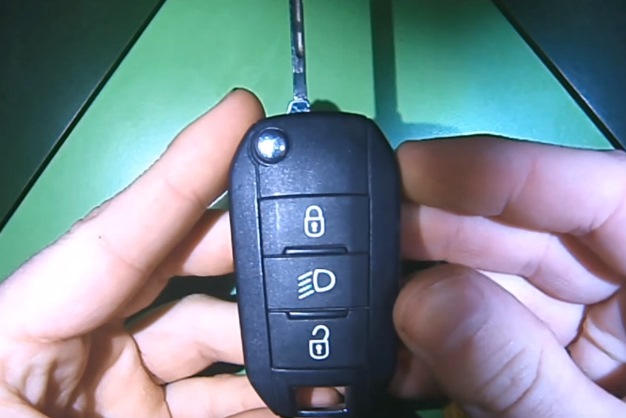

Истирание резьбы на ключе, что происходит по причине длительной эксплуатации. Опять же, блокировки системы не происходит, но признаки полностью схожи.

Оплошность водителя – это самая распространённая причина, встречающаяся не только у новичков, но и у автомобилистов с опытом, которые ещё не успели избавиться от блокиратора.

Варианты решения

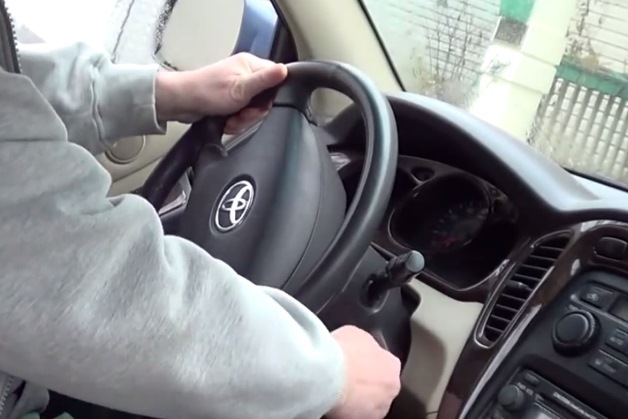

Что же делать, если происходит блокировка системы? Эксперты советуют первым делом попробовать всё-таки воздействовать на ключ. Его нужно попытаться повернуть, что может повлиять на ситуацию и избавить от сложности. Как правило, в некоторых случаях достаточно повозиться с ключом около 10-15 минут, но дело того стоит.

Внимание. Работа с ключом должна проводиться аккуратно, чтобы не сломать его! Если модель автомобиля оснащена АКПП, то перед проворачиванием ключа следует убедиться, что коробка не установлена в режим Р.

Как отключить блокировку зажигания

Если работа с ключом не помогает, придётся воздействовать уже на блокирующий систему «язычок». Как правило, его ломают.

На отечественных авто и классике это делается так:

«Язычок» ломается за счёт физического усилия. Действует безотказно, если резко повернуть руль в одну из сторон.
Некоторые водители со стажем рекомендуют встать на порог открытой двери, взяться за руль обеими руками и всем весом тела дёрнуть вниз. Если «язычок» из мягкого металла, то он не выдержит и сломается.

Но, естественно, этот «варварский» способ имеет серьёзный недостаток – при сильном повороте рулевого колеса могут легко повредиться различные элементы управления, что неминуемо выльется в дорогостоящий ремонт.

Рулевая

Существует, конечно, и более культурный способ. Однако провести его не так легко, как первый. Владельцу машины придётся снять кожух колонки руля, чтобы открылся доступ к «язычку». Последний затем срезается или высверливается.

В данном случае помимо снятия кожуха, ситуация усложняется риском повредить рулевую при работе болгаркой или дрелью. Но при грамотном проведении манипуляции риск сводится к минимуму.

Вот как нужно это сделать:

Снять кожух с рулевой;
Аккуратно срезать «язычок»;
Открутить замок при помощи отвёртки;
Установить новый.

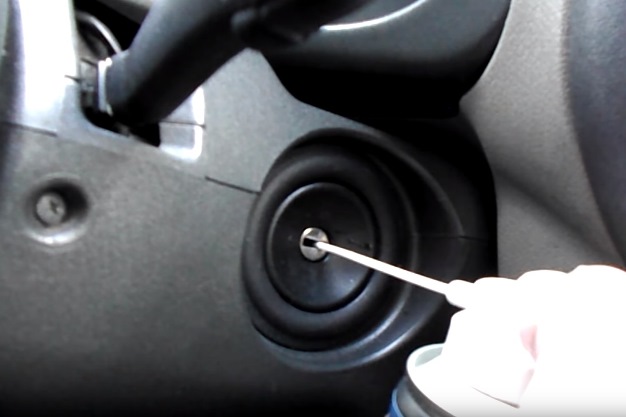

Если блокировка системы произошла из-за загрязнения отверстия зажигания, достаточно брызнуть внутрь ВД-40 или спирта. Затем подождать немного времени и заново попытаться повернуть ключ. В зимнее время года рекомендуется использовать силиконовую смазку или специальный фен для обогрева.

Что касается сломанного ключа, то исправить ситуацию получится только заменой. На некоторых моделях авто замена ключа должна проводиться только в сервисных центрах, так как создание дубликата у несертифицированных изготовителей способно привести к ухудшению ситуации.

Замок зажигания как снять

Блокировка руля или системы зажигания помимо неудобства приводит ещё и к несчастным случаям. Десятки аварий происходят сегодня по вине «язычка», который несвоевременно заблокировал управление.

Почему именно отечественные модели автомобилей имеют такую серьёзную погрешность, которая чревата аварийными ситуациями? Как утверждают сами производители, это не дефектное строение, а особенности устройства. Спрашивается, так зачем же вообще нужен такой блокиратор, ведь в 99 случаях из 100 автовладельцы его ломают.

На иномарках тоже случаются проблемы, но не с такой последовательностью и частотой. Зарубежные блокираторы способны выдерживать до 1 тонны нагрузки, сломать их легко не получится. Но и качество работы блокирующей системы в иномарках гораздо выше, чем на отечественных автомоделях.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка - НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

Абсолютно легально (статья 12.2.4).
Скрывает от фото-видеофиксации.
Устанавливается самостоятельно за 2 минуты.
Не видна человеческому глазу, не портится из-за погоды.

Гарантия 2 года,

ozapuske.ru

что делать, как завести автомобиль

chto delat esli zablokirovalsya rul Каждый водитель с большим опытом хотя бы раз сталкивался с проблемой блокировки руля или замка зажигания в автомобиле. Это крайне неприятная ситуация, которая может возникнуть по невнимательности самого водителя или по причине сбоя (поломки) систем. Неприятно оказаться в такой ситуации, когда нужно срочно уезжать на автомобиле, но нет возможности его завести. В зависимости от модели автомобиля и причины блокировки, список действий для разблокировки руля и замка зажигания будет отличаться. Рассмотрим наиболее типовые решения, что делать в подобной ситуации.

Почему блокируется руль или замок зажигания

Противоугонные механизмы, которые устанавливаются в автомобиле, могут сыграть «злую шутку» с водителем, приняв его за угонщика и заблокировав руль и замок зажигания. Сам принцип работы подобной блокировки довольно прост, если речь идет о стандартной системе безопасности. Из корпуса замка зажигания в специальный паз рулевой колонки задвигается «язычок», который блокирует повороты руля. Большинство сигнализаций используют данный механизм, и при включении сигнализации руль и замок зажигания блокируются.

Чаще всего блокировка руля и замка зажигания происходит по одной из следующих причин:

Ошибка водителя. Чтобы блокировка с руля была снята, чаще всего водитель должен вставить ключ в замок зажигания и повернуть его, чтобы включилось зажигание. Если вставить ключ не до конца и начать поворачивать, то разблокировка руля не произойдет. В некоторых моделях автомобилей, например, в российских, в такой ситуации водитель еще и не сможет вернуть ключ в исходное положение;
Проблемы с замком. Речь идет о банальной механической поломке элементов замка. Также сюда можно отнести поломку ключа зажигания в замке;
Режим P на автоматической коробке передач. У большинства автомобилей с автоматической трансмиссией в режиме паркинга блокируется руль.

Что делать, если заблокировался руль и замок зажигания

zablokirovalsya rul Если случилась блокировка руля и замка зажигания, независимо от какой причины, первым делом стоит попробовать повернуть ключ для пуска двигателя. Опытные водители рекомендуют раскачивать рулевую колонку влево-вправо, одновременно стремясь провернуть ключ. Чаще всего это помогает избавиться от проблемы и провернуть ключ, правда получится сделать это не сразу – придется потратить пару, а то и десяток минут.

Обратите внимание: Если автомобиль снабжен автоматической трансмиссией, не забудьте сначала убедиться, что рычаг КПП не стоит в положении «Паркинг».

Важно: В стремлении провернуть ключ зажигания важно не переусердствовать, иначе ключ может сломаться и окончательно заблокировать доступ к замку зажигания.

Если описанным выше способом не удалось завести автомобиль и руль остается заблокированным, потребуется проводить удаление блокирующего язычка. Сделать это можно двумя способами:

Первый способ можно считать «варварским», но на многих российских автомобилях и недорогих иномарках он срабатывает безотказно. Суть его в том, чтобы просто сломать блокирующий язычок за счет физического усилия. Для этого необходимо резко повернуть руль влево или вправо, тем самым выломав блокирующий язычок. Однако данный способ несете в себе серьезные риски и велика вероятность, что при повороте будут повреждены элементы рулевого управления, а после потребуется дорогостоящий ремонт. Кроме того, некоторые производители устанавливают надежные язычки, которые выдерживают усилие вплоть до 1000 килограмм, и сломать их подобным образом невозможно.

Второй способ крайне непростой. Водителю потребуется снять пластмассовый корпус с рулевой колонки и добраться до язычка, после чего срезать его или высверлить. Ситуация усложняется тем, что в каждом автомобиле процесс демонтажа деталей будет отличаться, соответственно, единого алгоритма действий назвать нельзя. Кроме того, велик риск повреждения рулевой колонки при работе с дрелью или режущими инструментами. Срезав язычок, потребуется удалить замок и заменить его на новый.

Стоит отметить, что у российских автомобилей ВАЗ имеется серьезная проблема с язычком блокировки руля, которая привела к десяткам аварий. Она заключается в том, что блокиратор срабатывает во время движения, из-за чего у водителя пропадает возможность поворачивать рулевое колесо. Проблема в том, что замок зажигания плохо держит ключ, и едва он отклоняется от положения «зажигание», как язычок блокирует рулевое управление. Чтобы избежать возникновения аварийной ситуации, многие владельцы автомобиля АвтоВАЗа удаляют язычок блокиратора.

Загрузка...

okeydrive.ru

Защита от угона. Блокировки двигателя. Как?: golosoff

Традиционно. Начало детектива, начало серии постов о защите от угона. Рекомендую.

Угонщик обошёл штатный иммобилайзер. Следующее, во что он упрётся, блокировки двигателя.

Прежде, чем продолжить наш детектив, придётся в общих чертах разобраться, что блокировать, как блокировать и вообще, что это за зверь такой, блокировка. Пригодится для понимания дальнейшего развития событий. Получилось длинно, зато с картинками.

Блокировки должны быть выполнены так, чтобы принципиально исключить возможность их обхода без поднятия капота, которое в свою очередь должно быть максимально затруднено. Это краеугольный момент. Дальше будет немного нудятины, извините, без этого никак.

Необходимый ликбез

Для наглядности нарисовал картинку, которая чуть выше.

Современный двигатель работает под управлением бригадира, который представляет собой компьютер, именуемый ЭБУ (Электронный Блок Управления, в народе “мозги”). На входе показания всевозможных датчиков (слева вверху), на выходе команды на открытие форсунок в конкретных цилиндрах и воспламенение смеси (справа вверху).

Для запуска двигателя необходимо опознать ключ зажигания, чем занимается отдельный модуль, без команды от которого ЭБУ не разрешит запуск двигателя. Это как раз то самое, что угонщик сломал в предыдущей части.

Наконец, ЭБУ даёт добро на включение бензонасоса, стартера, а также подаёт напряжение много куда.

Ещё есть шина CAN, но эту песню споём отдельно.

Когда вы вставляете ключ в замок зажигания и поворачиваете его, получается что? Правильно, на приборке загораются лампочки. Но чуть раньше ЭБУ успевает опросить ключ, понять, что он свой, разрешить запуск двигателя, включить бензонасос. И только потом зажигает лампочки. После включения стартера ЭБУ переходит в режим опроса датчиков и выдачу распоряжений на впрыск и воспламенение топлива.

Физически это добро представляет собой кучу проводов, расползающихся от “мозгов” по всему подкапотному пространству. Их не очень хорошо видно, поскольку провода аккуратно уложены в жгуты и спрятаны подальше от кривых рук владельца, чтобы их случайно не повредить.

Как вы понимаете, если какой-нибудь провод перекусить, двигатель скорей всего работать не будет. Можете проверить. Если вы перекусили провод, а двигатель всё равно работает, попробуйте перекусить другой. Перекушенный провод, очевидно, является неисправностью. Устранить неисправность может сервисмен, тоже можете проверить, привезя машину на эвакуаторе. Нормальный сервисмен довольно быстро поймёт, в чём неисправность и найдёт перекушенный провод, причём он не будет перебирать все провода подряд. Это тоже важный момент, запомните его.

Что такое блокировка

Блокировка суть искусственно созданная неисправность, без устранения которой двигатель работать не может.

Очевидно, если, например, отключить бензонасос, топливо перестанет поступать в двигатель, и он работать не будет. Можно отключить цепь зажигания или форсунок (которые впрыскивают топливо), результат будет тот же.

Отключить следует понимать буквально — разрезать провод.

Суть блокировки как раз в этом, физически разрывается некая электрическая цепь, в место разрыва ставится кнопка, которую водитель должен удерживать нажатой во время движения. Отпустил кнопку — машина заглохла. Шутка. Но суть именно такова, только вместо кнопки используется реле, умеющее разрывать и замыкать цепь, создавая и ликвидируя таким образом неисправность по внешней команде, которую выдаёт блок сигнализации или иное устройство.

Блокировки можно разделить на несколько типов по исполнению и на несколько типов по подключению. То и другое имеет существенное влияние на угоностойкость, поэтому я вынес рассмотрение блокировок в отдельный пост, точнее даже в два поста.

Терминология местами моя собственная, поскольку никакой устоявшейся классификации не существует.

Типы блокировок по исполнению

Сначала простейшие аналоговые.

Первый вариант самый простой. Реле блокировки находится непосредственно в блоке сигнализации.

Разорванная цепь подключается прямо к блоку.

Достоинства. Простота реализации, отказоустойчивость.

Недостатки. Защитой от угона не является, поскольку добравшись до блока сигнализации (а угонщик до него доберётся), можно без труда восстановить разорванную электрическую цепь.

Резюме. К применению не рекомендуется.

Второй вариант является развитием первого. Реле блокировки выносится из блока сигнализации и прячется под капотом. Управление производится по проводу, соединяющему реле с сигнализацией простой подачей напряжения. Например, есть напряжение — замыкаем цепь, нет напряжения — размыкаем.

Достоинства. Отказоустойчивость. Угоностойкость чуть выше, чем у первого варианта.

Недостатки. Защитой от угона не является, поскольку добравшись до блока сигнализации (а угонщик до него доберётся), можно без труда подать на управляющий провод напряжение, восстановив тем самым разорванную электричекую цепь.

Резюме. К применению не рекомендуется.

Цифровые блокировки

Третий вариант — развитие второго. Физически всё выглядит точно так же, но для разблокировки по управляющему проводу требуется подать определённый цифровой сигнал, своего рода пароль. Простая подача напряжения не поможет. И вообще ничего не поможет, кроме правильного пароля.

Достоинства. Отказоустойчивость. Быстрому взлому не поддаётся.

Недостатки. Наличие кабеля от блока сигнализации к реле блокировки позволяет по этому кабелю найти реле и отключить блокировку.

Резюме. Возможность найти реле по кабелю порождает требование тщательно этот кабель спрятать, чтобы быстро найти реле было невозможно, что сделает бессмысленной попытку поиска. Подключение имеет право на жизнь.

Четвёртый вариант отличается от всех предыдущих отсутствием прямой физической связи между блоком сигнализации и реле блокировки. Управляющий сигнал подаётся по штатной проводке автомобиля. Сам сигнал цифровой, разумеется.

Достоинства. Невозможность обнаружить блокировку по проводам. Быстрому взлому не поддаётся.

Недостатки. Угонщик может подать цифровой “шум” в проводку, воспрепятствовав тем самым передаче управляющего сигнала.

Резюме. Подключение имеет право на жизнь при условии, что предусмотрена ситуация подачи “шума” в электрическую сеть автомобиля без снижения угоностойкости. Кроме того, для надёжной работы требуется высокая квалификация установщика.

Тут может возникнуть вопрос: ну подал угонщик “шум”, ну не увидело реле управляющий сигнал, ну и что? Блокировка не замкнёт цепь, а ведь именно это и требуется! Не всегда. Бывают ситуации, когда блокировка по умолчанию выключена, а срабатывает только при наличии определённых условий. Об этом позже.

Пятый вариант. Управляющий сигнал передаётся по радиоканалу. Сигнал цифровой, конечно же.

Достоинства. Невозможность обнаружить блокировку по проводам. Быстрому взлому не поддаётся.

Недостатки. Угонщик может включить радиошумелку, которая помешает принять управляющий сигнал. Проблемы могут возникнуть и при повседневной эксплуатации в условиях сильного радиошума. Установщик вместе с владельцем должны всё это предусмотреть, чтобы не возникло опасных ситуаций.

Резюме. Подключение имеет право на жизнь при условии исключения проблем при эксплуатации и невозможности обойти блокировку шумелкой.

Резюме

Блокировки должны быть цифровыми, то есть, трёх последних типов. Только они не вскрываются простыми методами. Очевидно, что когда разрываемая цепь находится под капотом, и там же расположено реле блокировки, устранить её без поднятия капота невозможно в принципе.

Отсюда же следует полная бессмысленность располагать блокировки в салоне автомобиля, как это почти всегда делают при установке охраны у официальных дилеров. Обычно ещё и рядом с блоком сигнализации. Блокировка может быть очень умной, со сложными алгоритмами шифрования пароля и так далее, но когда к ней есть физический доступ, это не имеет никакого значения, угонщик просто замкнёт разорванную цепь. Ему даже не потребуется думать, что за цепь разорвана, незачем, когда реле блокировки вот оно, примотано изолентой к блоку сигнализации.

Пользуясь случаем, ещё раз подчеркну, что качество установки охранной системы имеет ключевое значение, не меньшее, чем качество самой системы. Аналогично очень важно и правильное поведение владельца в процессе эксплуатации.

Однако, при установке и настройке совершенно необходимо учесть нюансы эксплуатации во избежание неприятных ситуаций, когда законный владелец не может воспользоваться собственным автомобилем. И наоборот, когда помеха, поставленная угонщиком, позволяет обойти блокировку — не должно быть никаких других способов обхода, кроме поднятия капота и восстановления разорванной цепи.

В следующей части рассмотрим не менее важный вопрос, что можно блокировать для затруднения запуска двигателя.

golosoff.livejournal.com

Авторская защита от угона - Лаборатория Кондрашова

Мы продолжаем серию наших статей о бесполезности существующих на сегодня способах “защиты” автомобилей от угона. В этой статье речь пойдёт о таком важном моменте, как блокировка двигателя, и обход цепей угонщиком.

В современном автомобиле существует не более шести основных электрических цепей, разорвав которые, можно не дать завести или остановить двигатель. Какая же цепь заблокирована на вашем автомобиле ? Далее мы подробно рассмотрим наиболее распространённые способы блокировки двигателя и описание вариантов их деблокировки. Данные цепи заблокированы на 99,5 % автомобилей. Это не чистая статистика, а сформированное утверждение, опирающееся на более чем 10-ти летнюю практику.

1. Блокировка силового провода группы потребителей +15 у замка зажигания, или попросту “блокировка по зажиганию”. Время обхода не более 1 мин.

Выявление: в охране при сворачивании личинки замка зажигания не включается ни один потребитель., приборная панель не зажигается. Поставьте автомобиль в охрану и включите зажигание. Если после поворота ключа ничего не происходит, кроме включения сирены, то на вашем автомобиле выполнена именно данная блокировка двигателя.

2. Блокировка управляющей цепи стартера. Наиболее распространённая блокировка при “салонной” установке сигнализации. Время обхода не более 1 мин.

Выявление: (ну тут всё просто) зажигание в охране включается, но стартер запустить невозможно.

3. Блокировка силового провода бензонасоса. Также является наиболее распространённой и простой блокировкой. Время обхода не более 1 мин. Обычно питание на бензонасос подается напрямую с прикуривателя. Второй вариант, когда установлено реле, погруженное в бензонасос, это подключение емкости 1-1,5 литра с бензином под давлением к впускному тракту двигателя под капотом напрямую. Выявление блокировки: в охране двигатель заводится и глохнет через 2-5 секунд.

4. Блокировка цепей питания форсунок. Время обхода не более 30 секунд при доступе в подкапотное пространство. Обход блокировки осуществляется подачей напряжение на форсунки напрямую проводом с аккумулятора в обход блокировки.

Выявление: в охране включается зажигание, но двигатель не заводится.

5. Блокировка цепей питания модуля зажигания. Время обхода, способ и выявление полностью аналогично блокировки цепей питания форсунок.

6. Блокировка цепей питания блока управления двигателем. Время обхода, способ и выявление полностью аналогично блокировки цепей питания форсунок. Обычно угонщик имеет в наличии т.н. “сеть”, которая с одной стороны имеет зажим для подключения к положительной клемме АКБ, а с другой три провода, на концах которых иглы - щупы. Цепи питания форсунок, модуля зажигания, и ЭБУ отрезаются от проводки и запитываются напрямую от щупов.

Существует еще несколько возможностей "хитрых" блокировок, таких как разрыв датчика коленвала, изменение последовательности впрыска и пр. Выявляются диагностикой с помощью пробника или тестера и затягивают время угона на дополнительные 5-7 минут. Нужно четко понимать, что угонщик - это прежде всего хороший автоэлектрик.

Реле блокировки может быть спрятано где угодно и иметь какие угодно размеры. Быть беспроводным, или управляться по цифровой шине, не важно. Как бы вас не уверяли установщики, что реле глубоко спрятано или вмотано в штатный жгут, время на поиск и деблокировку (обход) цепи, если двигатель заблокирован, составит не более 2-3 минут. Нужно четко понимать, что реле блокировки просто отключает условие для запуска одного из исполнительных устройств, а угонщик просто выявляет, какое условие отсутствует и создает его.

www.kondrashov-lab.ru

Схемы простых блокировок и посложнее.

Схемы для авто простых блокировок и посложнее.

Некоторые выполнены с небольшими изменениями, это не значит что я повторяюсь, а всего лишь пытаюсь предвидеть детские вопросы самостоятельной установки.Все эти схемы управляются при включенном зажигании!Если для кого то это не новое или простое, то можете и не читать.

Первая схема - классическое применение реле для блокировки с самодхватом или самоблокировкой.Подразумевается блокировка простейшей цепи зажигания.

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит.

Вторая схема практически полностью повторяет первую. В ней или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). Используя эту схему можно управлять от провода магнитолы на активную антенну. Единственное неудобство это то что магнитола должна быть всегда исправна, а съемную панель нельзя забывать дома.

Третья схема еще один из клонов первых двух. Первое на схеме реле работает по принципу самоблокировки и управляет вторым реле, которое и выполняет основную функцию блокировки двигателя любой не зависимой от зажигания цепи. Здесь так же можно использовать штатные или другие органы управления (в частности магнитолу), но необходимо добавить еще диод, как на второй схеме.

Эта схемка так же родственна выше приведенным. Здесь управление сигналом массы и поэтому потребуется два реле. Если есть желание и возможность использовать штатную кнопку, то понадобится развязывающий диод в цепи кнопки.

Оригинальная блокировка стартера управляемая от гудка. Условие как для иномарок, при выключенном зажигании гудок не работает. При использовании этой схемы после включения зажигания гудок не работает. После нажатия на сигнал, можно стартовать. После старта гудок начинает работать. Возможны варианты управления от других органов автомобиля. Правые верхнее и нижнее реле могут быть малогабаритными.

Эта простейшая схема позволяет сделать дополнительную блокировку (секретку) двигателя с использованием датчика перемещения/ускорения, на системе с дистанционным запуском.Для установки была выбрана сигнализация Star Line B9. Активируется блокировка автоматически с канала сигнализации сразу после выключения зажигания или при постановке на охрану. Активация после выключения зажигания удобна тем, что этот сигнал невозможно сканировать или блокировать через радио эфир. Таким образом, двигатель может быть запущен, но после начала движения заглохнет.Отключение блокировки использовалось от штатной кнопки, но при выключенном зажигании. В этом есть некоторое неудобство. Если двигатель запущен с автостартера, то перед началом движения необходимо его заглушить или если двигатель заглохнет по какой либо причине, то тоже после выключения зажигания необходимо нажать кнопку разблокировки. Тут приходится жертвовать либо удобство, либо охранные свойства комплекса. Отключение блокировки можно сделать отдельной потайной кнопкой или парой геркон-магнит.Блокировалась цепь зажигания на блок управления двигателем. При кратковременном сигнале от датчика двигатель глох и зажигалась приборная панель, причем его сразу можно было завести и при начале движения все повторялось. Возможны блокировки других цепей.

Эта схема использует так же датчик движения или датчик удара.Предложена техническим специалистом Ультра Стар - Михаилом Чаусовым.В этой схеме используется принцип самоблокировки реле (как в первых схемах этой статьи), но блокируется выход датчика на управления непосредственно самой блокировкой двигателя.В целом она повторяет предыдущую схему с разницей в использовании обычных и поляризованного реле.

Далее шесть схем от автора Владимира

Этими схемами мне не приходилось воспользоваться.Текст с комментариями так же от Владимира.

КВАЗИСИГНАЛИЗАЦИЯ.

При выключенном зажигании светодиод начинает мигать имитируя работу автосигнализации. При включенном зажигании светодиод гаснет, не отвлекая водителя.

БЛОКИРОВКА С ПОМОЩЬЮ КОНДЕНСАТОРА.

При включении тумблера S параллельно искрогасящему конденсатору Спр подключается дополнительный конденсатор С бл, который шунтирует контакты прерывателя и уменьшает мощность энергии искры в системе зажигания: «искра есть, но не заводится». Обнаружить дополнительное подключение методом прозвонки практически невозможно.Недостаток блокировки: обгорание контактов прерывателя если клиент забыл отключить блокировку.

БЛОКИРОВКА С ПОМОЩЬЮ РЕЗИСТОРА

При включении тумблера S параллельно контактам прерывателя подключается дополнительный резистор (8...12 Ом), который уменьшает мощность энергии искры в системе зажигания: «искра есть, но не заводится».Недостаток блокировки: нагрев резистора (10...15 Вт) если оставить зажигание включенным на длительное время (при неудачном угоне), требуется теплоотвод резистора.

БЛОКИРОВКА С ПОМОЩЬЮ ТАЙМЕРА

При включенном тумблере S и при включении зажигания происходит заряд конденсатора С1 (10 мкФ) через резистор R1(0,5...1,0 МОм). Через 5...10 сек после включения зажигания открывается ключ на транзисторе VT1 и срабатывает реле, размыкая (замыкая) жизненно важные цепи системы зажигания.

БЛОКИРОВКА ДВИГАТЕЛЯ ПРИ ДВИЖЕНИИ

С помощью датчика движения выделяются импульсы с тахометра, которые накапливаются либо счетчиком, либо интегратором и включают исполнительное реле. В качестве чувствительного элемента датчика используется катушка малогабаритного реле (например РЭС15) без корпуса. Катушка устанавливается рядом с тросом спидометра вблизи его крепления на блоке приборов (торцом к задней стенке блока). Резистор R1 (0,1...1 кОм) определяет чувствительность датчика.

БЛОКИРОВКА БЕЗ ТУМБЛЕРА

При несанкционированном включении зажигания произойдет включение реле Кбл с помощью таймера через 5...10 сек (постоянная времени R3C2), которое заблокирует зажигание. Для обеспечения нормальной работы двигателя необходимо при включенном зажигании нажать соответствующий концевик, например ручник или тормоз. При этом произойдет блокировка таймера и зажигание отключаться не будет. При кратковременном выключении зажигания блокировка таймера сохраняется за счет накопительного конденсатора С1. При длительном отключении зажигания схема автоматически возвращается в режим блокировки.Недостаток: при включенном зажигании путем перебора всех концевиков возможно обойти блокировку.

Здесь схема старого варианта. Новый вариант защищен от отключения большим магнитом, так же есть более защищенная версия где место для магнита точечное.

В режиме охраны устройство блокирует двигатель нормально разомкнутыми контактами выносного реле.Режим охраны индицируется горящим или моргающим светодиодом.Для разблокировки двигателя достаточно провести магнитом в месте установки устройства на расстоянии не более двух сантиметров, при этом светодиод погаснет и двигатель будет разблокирован на время от 25 до 40 секунд если в течении этого времени не будет включено зажигание, то двигатель будет заблокирован автоматически. После выключения зажигания блокировка так же включается автоматически через 25 - 40 секунд.

Технические данные

Ток потребления в режиме "Охрана" (max)	(мА)	3,0
Рабочее напряжение	(В)	7 - 16
Время после разблокировки	(сек)	25 - 40
Время включения блокировки после выключения зажигания	(сек)	25 - 40
Расстояние от устройства до магнита (мах)	(мм)	25
Габариты (мах)	(мм)	40 x 35 x 8

Преимущества и рекомендации по установке.

Рекомендуется устанавливать под пластиковые панели в удобные для разблокировки место со стороны водителя. Крепится под панелью на дабл-фикс.Удобство состоит в том что можно крепить блокировку без снятия панелей, в достаточно узкие места. Если СИД не устанавливать, блокировка ничем себя не выдает.


Обозначение	Номинал	Количество (шт.)	Примечание

Сопротивления
R1,R2	20 кОм	2	18 - 22 кОм
R3	150 Ом	1
R4	20 кОм	1	18 - 22 кОм
R5	10 кОм	1
R6	20 кОм	1	18 - 22 кОм
R7	330 кОм	1	300 кОм
R8	20 кОм	1	18 - 22 кОм
R9	1 кОм	1
R10,R11	20 кОм	2	18 - 22 кОм
R12	10 кОм	1	8,2 - 10 кОм

Конденсаторы
C1,C2	0,1мкФ	2	0,068 - 0,33 мкФ
C3,C4	100мкФ	2	К50-35(имп) 16В
Диоды
D1,D2	1N4005	2
D3	BZX84C12SMD	1	Сабилитрон 12В
D4	1N4005	1
Транзисторы
VT1,VT2	ВС847	2
VT3	КТ829	1
Микросхема
А1	CD4011	1
Геркон G	МК10 - 3	1

Несколько выводов по последней схеме:На самом деле для большого количества разных автомобилей установка не стала быстрой. Выбор места установки должен быть удобным для водителя и рядом должны отсутствовать металлические предметы. В противном случае радиус действия магнита снижается. Были проведены ряд доработок. Устройство стало не возможно снять большим магнитом.

Следующая схема по смыслу работы повторяет предыдущую.Я просто удалил все что касается индикации режима в котором находится блокировка. А сам геркон или просто сказать провода его вынес за пределы платы. Плата стала меньше, а геркон в корпусе можно стало устанавливать в более узкие места. А индикацией остается - сам факт заводится двигатель или нет.

Теперь можно вместо геркона использовать вынесенную внешнюю кнопку. Или использовать штатную кнопку. Но вернемся к геркону. Мне еще очень давно было сделано замечание, что поводив большим магнитом по салону авто можно невзначай отключить блокировку. Да это так, хотя конечно смешно видеть угонщика с большим магнитом шаманившего в салоне авто. И тем не менее, если к проводу который подключен к резистору R3 подключить еще пару герконов, а второй провод дополнительных герконов подключить к массе. Далее расположить дополнительные герконы вокруг главного, то большим магнитом уже отключить будет возможно, если вести очень медленно вдоль места установки, да еще и в определенном направлении.

Как использовать штатные кнопки для управления блокировкой.Собственно не все и не всегда можно использовать штатные кнопки. Ясно, что они включают или отключают какие либо потребители и функции в автомобиле. Но все они работают, как правило, при включенном зажигании (разве кроме включения габаритов, но эта кнопка/переключатель нам не подойдет). В остальное время в основном на всех проводах кнопки можно увидеть сигнал массы и при переключении ничего не происходит. Значит, нам необходимо определить какие контакты замыкаются или размыкаются на кнопке. Далее я обычно собираю следующую схему из двух маленьких реле.

Два дополнительных малогабаритных реле при выключенном зажигании отключают кнопку от штатной проводки и этой кнопкой можно воспользоваться для управления блокировкой.

Еще один момент для повышения секретности – необходимо увеличить номинал резистора R3 до 5,7кОм. При этом для разблокировки необходимо будет не просто быстро нажать кнопку или поднести магнит к геркону, нужно будет удерживать нажатую кнопку или магнит чуть более секунды.

Очередная схема родилась из первого варианта.

Алгоритм работы аналогичен. Отличие в том что входной контакт G необходимо замкнуть на массу. Более того если этот контакт остался подключен к массе но зажигание выключено, то система включит блокировку как положено примерно через 40секунд. А для разблокировки надо сначала отключить контакт от массы и снова подать на него массу. В качестве управления может быть кнопка, штатная кнопка, геркон с любым состоянием контактов. Если использовать штатную кнопку как описано было выше, то для отключения понадобится одно дополнительное реле.

И еще хочу отметить один момент, есть отличный сайт по продаже автомобилей в екатеринбурге, но там не только можно купить автомобиль, а также дать объявление на продажу. Ваше объявление увидят тысячи автолюбителей.

www.elektrik-avto.ru

Как разблокировать замок зажигания автомобиля - Водителю на заметку - Журнал

Редкий автомобилист не сталкивался в своей жизни с курьёзной, но весьма неприятной ситуацией — невозможностью повернуть ключ в замке зажигания. Вроде, и ключ есть, и машина исправна, а завести не получается. Рассказываем, почему это происходит и как победить неподатливый замок.

По дорогам нашей страны колесит огромное количество машин, снабжённых самым обычным, «дедовским» замком зажигания. Для запуска их двигателей нужно вставить ключ в замок, повернуть на первую позицию для включения зажигания, а затем в крайнее положение. В результате замкнутся выводы контактной группы зажигания, и электрический разряд от аккумулятора запитает стартер.

Несмотря на всю банальность операции, нередко случаются ситуации, при которых ключ отказывается вставляться в замок или поворачиваться в нём. Паниковать в такой ситуации не стоит. Рассказываем о причинах досадной поломки и методах выхода из ситуации.

1. Срабатывание блокировки рулевой колонки

Наиболее распространённой причиной блокировки замка зажигания является заводской механизм противоугонной защиты, встроенный в рулевую колонку. Этот простейший механизм стопорит руль при попытке его повернуть без ключа зажигания в личинке замка. По задумке, это должно осложнить жизнь угонщикам, однако нередко страдают и сами автовладельцы.

Решение

Чтобы разблокировать замок, нужно одновременно вставлять в него ключ и искать такое положение рулевого колеса, при котором он сможет повернуться и замкнуть контактную группу. Обычно для этого требуется доворачивать руль в одну из сторон.

2. Замерзание механизма из-за низких температур

В холодное время года на некоторых автомобилях замерзают механизмы не только замков открывания дверей, багажника и пробки лючка бензобака, но и личинка замка зажигания в салоне. Как правило, это происходит при экстремально низких температурах из-за образования конденсата. При попытке завести автомобиль его владельцы не могут вставить ключ в замок, либо его повернуть.

Решение

Чтобы разморозить замок, его нужно любыми способами нагреть. Для этого можно приложить к механизму руку или подышать на него, воспользоваться феном или любым разогретым предметом. Использовать открытый огонь настоятельно не рекомендуем — велик риск повредить пластик и закоптить рулевую колонку, а то и вовсе устроить пожар. Лучше всего справится с решением вопроса специальная жидкость-размораживатель. Чтобы не попасть впросак в будущем, заблаговременно, до наступления холодов, смажьте замок силиконовой смазкой или закапайте в цилиндр немного тормозной жидкости.

3. Сильное загрязнение или износ механизма замка

Со временем замок зажигания засоряется продуктами износа и всевозможным мусором, который притягивает к себе смазка механизма. Ключ при этом начинает вставляться или проворачиваться с ощутимым усилием. Заклинивание возможно в абсолютно любое время года.

Решение

Для идеальной очистки замка требуется разборка механизма или его снятие. Выполнить такую процедуру неспециалистам мы настоятельно не рекомендуем. Очистить замок до приемлемого состояния без посещения дилерского центра можно универсальным средством WD-40 или спиртом. Для этого нужно впрыскивать внутрь механизма жидкость до тех пор, пока она не смоет все загрязнения. Разумеется, перед выполнением процедуры нелишним будет подстелить на пол ветошь или подложить резиновый коврик. После мойки и сушки замка его нужно заново смазать.

4. Деформация ключа

В процессе эксплуатации автомобиля изнашивается и деформируется не только механизм замка зажигания, но и сам ключ. Он может сильно изгибаться, в особенности, если применяется иногда не по прямому назначению (к примеру, для открытия пивных бутылок).

Решение

Выправить ключ, как правило, можно голыми руками. Для этого нужно зажать его кончик в узком проёме и выгнуть до нормального состояния. При наличии киянки или небольшого молоточка жало ключа прекрасно правится на любой ровной плоской поверхности.

5. Износ ключа

В некоторых случаях ключ изнашивается настолько сильно, что не позволяет штифтам личинки замка принять правильное положение, что, в свою очередь, не даёт автомобилисту провернуть ключ и запустить мотор. Проверить это можно, применив второй, запасной ключ.

Решение

В данной ситуации автомобилисту не остаётся ничего иного, кроме как использовать запасной ключ. Если с ним проблем нет, сразу же сделайте с него дубликат.

6. Поломка цилиндра замка

Иногда ломается и сам механизм замка — выпадают пружинки и толкатели. В этом случае автовладелец сталкивается уже с куда более серьёзной неприятностью.

Решение

Демонтаж механизма замка неминуем. Можно попытать отремонтировать личинку или полностью её выпотрошить. Однако нужно помнить, что в последнем случае заводить машину можно будет обычной отвёрткой. Для нормального функционирования механизма требуется его замена на новый.

7. Неправильное положение селектора «автомата», севший аккумулятор

Некоторые модели автомобилей с «автоматом» не позволяют вставить ключ, если селектор выбора передач не находится в положении «нейтраль» или «паркинг». Есть и особо «несговорчивые» машины, блокирующие зажигание при слишком низком напряжении бортовой сети.

Решение

Переведите селектор выбора передач в правильное положение или зарядите/смените аккумулятор.

8. Не тот ключ

Случаются и совсем уж курьёзные случаи, когда автовладельцы пытаются завести автомобиль не тем ключом. Такая проблема возникает, как правило, у водителей, имеющих в своём парке более одной машины с идентичными ключами. Последние, к слову, нередко внешне почти ничем не отличаются у автомобилей разных марок и моделей.

Решение

Используйте правильный ключ.

quto.ru

Что делать, если заклинило замок зажигания?

Каждый из нас в ходе управления автомобилем сталкивается с трудностями на дороге. Обучение вождению учит нас, как вести себя в той или иной ситуации, но не может избавить от трудностей, которые могут возникнуть у водителя. Бывает, еще не успев выехать, автомобилист испытывает определенные затруднения. Например блокировка замка зажигания при повороте ключа. Как поступить в такой ситуации? Рассмотрим подробнее.

Проблема блокировки замка зажигания

Зачастую проблема с блокировкой замка зажигания происходит у автомобилей «Lada» производства «АВТОВАЗ». Сами производители не скрывают возможности самопроизвольной блокировки, однако утверждают, что здесь играет роль человеческий фактор. То есть, если у вас «заклинило» руль, то вы виноваты в этом сами. Однако данное обстоятельство легко проверяется на практике, достаточно лишь попробовать несколько раз вынуть ключ из замка и вставить его обратно. Затем необходимо сразу включить зажигание и запустить двигатель, минуя положение ключа «стартер».

Именно в таком положении нередко происходит блокировка замка зажигания. Если у вас обнаружилась такая проблема, то следует прочесть статью до конца.

Многие владельцы своих авто марки «Лада» столкнулись с данной проблемой в свое время. Куда обратиться, если замок заклинило? Ведь изначально такого не должно происходить, но производители отказываются признавать блокировку дефектом. Форумы владельцев машин «Лада», а также «Приора» и «Самара» уже с 2008 года пестрят сообщениями о том, что с замками происходит что-то неправильное, в том числе блокировка может произойти и на ходу автомобиля. А это — предпосылка для серьезной аварии.

Функция «автопуск»

В ходе исследований тех, машин, которые попали в категорию самопроизвольно блокирующихся, выяснилось, что в основном проблема присутствует у тех водителей, которые настроили на своих авто функцию «автопуск». Данная опция позволяет «завести» автомобиль без личного участия водителя, то есть, на расстоянии.

Но для того чтобы совершить движение на автомобиле, ключ все равно необходимо вставить перед началом поездки.

Однако, согласно результатам исследования, «автопуск» не влияет на работу замка зажигания. Как показали исследования, виной всему штатный механизм блокировки руля, который может блокировать работу замка зажигания и, соответственно, нарушать работу автомобиля.

Решение проблемы блокировки замка зажигания

Автоинструкторы рассмотрели основные проблемы работы замка зажигания и выяснили, как же можно решить эту проблему. А оказалось все очень просто: нужно всегда «доворачивать» ключ в положение «зажигание». В таком случае, если ключ «довернут» до конца, блокировки не будет.

Дело в том, что если не поставить ключ в данное положение, он может сместиться под действием вибрации и самопроизвольно выключить работу руля, поставив его на блокировку.

Поэтому стоит всегда «доворачивать» ключ, либо совсем убрать элемент блокировки с замка зажигания — эти варианты помогут вам избежать самопроизвольной блокировки замка зажигания и не попасть в затруднительное положение. При положении «зажигание» произвольная блокировка не произойдет. Будьте внимательны, когда заводите свой автомобиль и тщательно проверяйте положение ключа в замке зажигания.

Видеоматериал на тему блокировки замка зажигания:

Желаем вам «завода с пол-оборота»!

Изображение для статьи взято с сайта www.alpha-tec.ru

spokoino.ru
